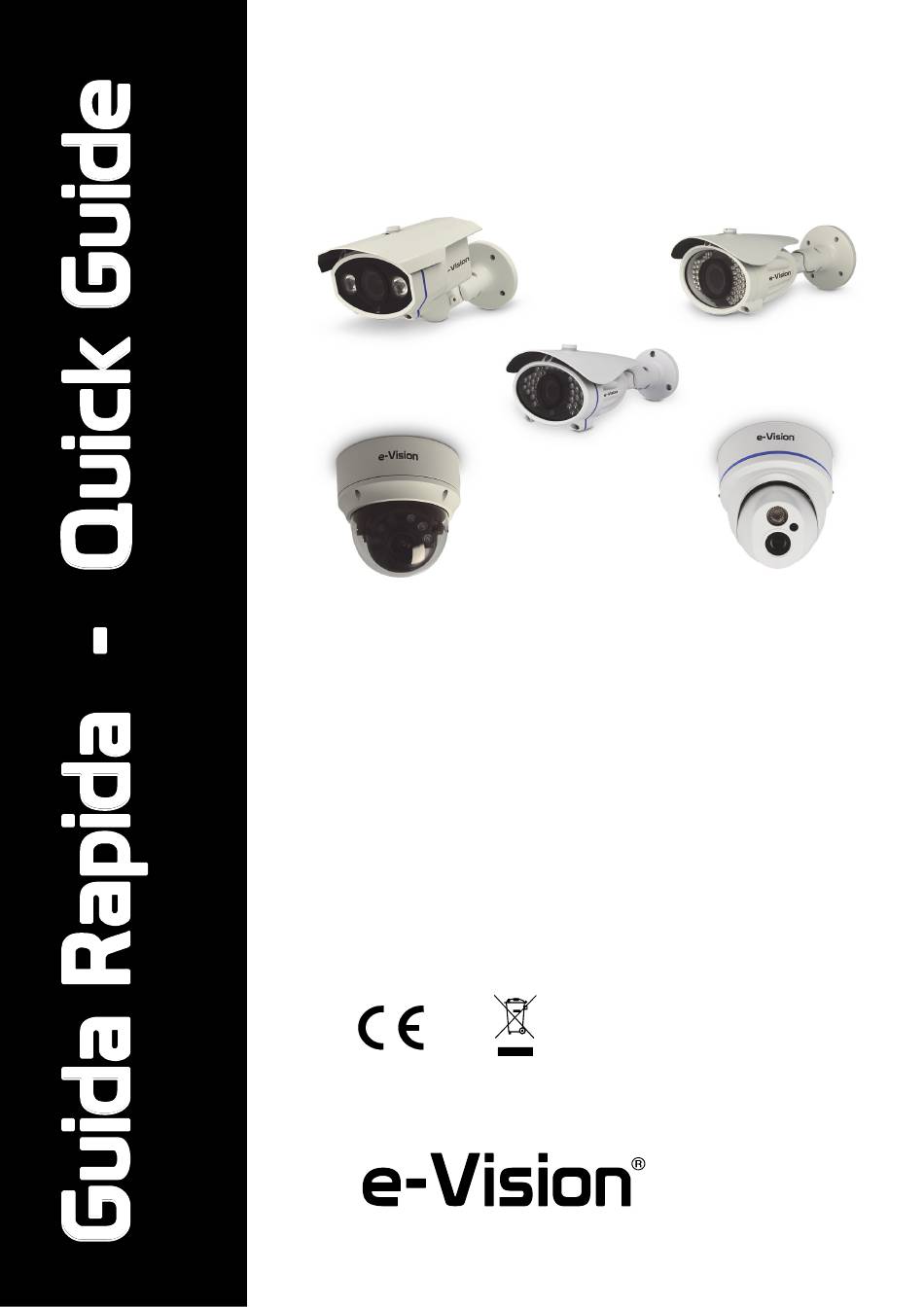

- Page 1 BUTBMX304 BUTBMX308 BCM300 BCV300 BCM500 BUTBMX305 BUTDMX302 BUTDMX305 DCV300 DCM300 DCM500 Guida Rapida Telecamere IP e-Vision serie SMART Quick Guide IP e-Vision SMART series cameras 090000964 IT08020000001624...
- Page 2 Quick Guide - Telecamere IP e-Vision serie SMART - 090000964 AVVERTENZE PER L’INSTALLATORE: Attenersi scrupolosamente alle normative vigenti sulla realizzazione di impianti elettrici e sistemi di sicurezza, oltre che alle prescrizioni del costruttore riportate nella manualistica a corredo dei prodotti. Fornire all’utilizzatore tutte le indicazioni sull’uso e sulle limitazioni del sistema installato, specificando che esistono norme specifiche e diversi livelli di prestazioni di sicurezza che devono essere commisurati alle esigenze dell’utilizzatore.
-
Page 3: Table Of Contents
090000964 - Telecamere IP e-Vision serie SMART - Quick Guide INDICE 1. GENERALITA’ ................... 5 2. - Page 4 Quick Guide - Telecamere IP e-Vision serie SMART - 090000964 AVVERTENZE PER LO SMALTIMENTO INFORMAZIONI AGLI UTENTI Ai sensi della Direttiva 2012/19/UE, relativa allo smaltimento dei rifiuti di apparecchiature elettriche ed elettroniche (RA- EE), si precisa che il dispositivo AEE è immesso sul mercato dopo il 13 agosto 2005 con divieto di conferimento all'ordi- nario servizio di raccolta dei rifiuti urbani.
-
Page 5: Generalita
090000964 - Telecamere IP e-Vision serie SMART - Quick Guide 1. GENERALITA’ Le Telecamere IP e-Vision serie SMART garantiscono una elevata qualità di registrazione ed un eccellente frame rate gra- zie agli algoritmi di compressione H.264 e/o H.264+; si distinguono per l’interfaccia user-friendly che consente un’agevole programmazione e utilizzo. -
Page 6: Installazione Delle Telecamere Dome
Quick Guide - Telecamere IP e-Vision serie SMART - 090000964 2.2 Installazione delle telecamere DOME Per l’installazione, seguire attentamente le istruzioni illustrate negli schemi riportati di seguito. 2.2.1 Installazione della telecamera DOME con ottica fissa •STEP 1 Dopo aver agito sulle viti della base con la chiave a brugola in dotazione (A), rimuovere l’anello di fissaggio (B). -
Page 7: Installazione Delle Telecamere Dome Con Ottica Varifocale O Motorizzata
090000964 - Telecamere IP e-Vision serie SMART - Quick Guide •STEP 3 è necessario proteggere il passaggio dei cavi dal foro apposito (A); di conseguenza, utilizzare una guaina ed un pressa- guaina di adeguate dimensioni collegati come in figura (B). - Page 8 Quick Guide - Telecamere IP e-Vision serie SMART - 090000964 •STEP 2 (solo per telecamere con ottica varifocale) Regolare zoom e fuoco della telecamera agendo sulle viti di regolazione. Se le viti di regolazione sono difficilmente accessibili, allentare le viti di fissaggio indicate dalle frecce tratteggiate e fissare la telecamera in una posizione più...
- Page 9 090000964 - Telecamere IP e-Vision serie SMART - Quick Guide •STEP 4 Allentare le viti di bloccaggio indicate dalle frecce tratteggiate. Effettuare le regolazioni dei tre assi della telecamera agendo sul corpo della stessa come indicato dalla frecce curve. Fissare nuovamente le viti di bloccaggio.
-
Page 10: Installazione Telecamere Bullet
Quick Guide - Telecamere IP e-Vision serie SMART - 090000964 2.3 Installazione telecamere BULLET Per le regolazioni e l’installazione delle telecamere, seguire attentamente le istruzioni negli schemi riportati di seguito. •STEP 1 Praticare i fori per i tasselli, inserirli e fissare la base della telecamera sui tasselli con le viti in dotazione (viti e tasselli in dotazione). - Page 11 090000964 - Telecamere IP e-Vision serie SMART - Quick Guide •STEP 4a (telecamere bullet motorizzate) Nel caso si installi una telecamera con ottica motorizzata, regolare l’obiettivo da pagina web. NOTA NON aprire lo sportello presente sul retro del corpo della telecamera.
-
Page 12: Nota Importante - Telecamere Che Necessitano Di Essere Aperte Per La Taratura
Quick Guide - Telecamere IP e-Vision serie SMART - 090000964 2.4 Nota importante - telecamere che necessitano di essere aperte per la taratura NELLE TELECAMERE CHE NECESSITANO DI ESSERE APERTE PER LA TARATURA E' OBBLIGATORIO INSERIRE DEI SALI ESSICCANTI IN BUSTINA La bustina di sali essiccanti usata per il trasporto dell’apparecchio NON DEVE ESSERE INSERITA ALL’INTERNO DELLA... -
Page 13: Nota Importante - Installazione Di Telecamere Da Esterno
090000964 - Telecamere IP e-Vision serie SMART - Quick Guide 2.5 Nota importante - installazione di telecamere da esterno Per l’installazione della telecamera da esterno seguire attentamente le istruzioni illustrate negli schemi riportati di seguito. POSIZIONI ERRATE E CORRETTE PER IL MODELLO BULLET:... -
Page 14: Accesso Al Sistema
Quick Guide - Telecamere IP e-Vision serie SMART - 090000964 3. ACCESSO AL SISTEMA Prima di accedere al sistema, è necessario effettuare la ricerca dei dispositivi connessi. Per ricercare i dispositivi, lanciare il programma DEVICE SEARCH. Nella cartella Tool > IP Search Tool > DeviceManagerTool selezionare il file DeviceManagerTool.exe. -
Page 15: Elementi Della Finestra Principale
090000964 - Telecamere IP e-Vision serie SMART - Quick Guide 3.1 Elementi della finestra principale Per accedere al software della telecamera, aprire un browser di accesso a internet e digitare l’indirizzo IP della telecamera. Se si utilizza IE, utilizzare l’opzione IE ActiveX, altrimenti l’opzione Non ActiveX. -
Page 16: Area 1: Menu Funzioni
Quick Guide - Telecamere IP e-Vision serie SMART - 090000964 3.1.1 AREA 1: Menu funzioni In quest’area è possibile selezionare i vari menu del software: Per ulteriori informazioni, fare riferimento al manuale tecnico contenuto nel CD-Rom in dotazione. 3.1.2 AREA 2: Gestione STREAM principale, secondario e registrazione In quest’area è... -
Page 17: Generals
090000964 - Telecamere IP e-Vision serie SMART - Quick Guide 4. GENERALS IP e-Vision SMART series cameras cameras ensure recording high quality and excellent frame rate thanks to H.264 and/ or H.264+ compression algorithms they are equipped with; one of their main features is the extremely user-friendly inter- face that allows easy setup and usage. -
Page 18: Dome Cameras Installation
Quick Guide - Telecamere IP e-Vision serie SMART - 090000964 5.2 DOME cameras installation To install dome cameras, please follow the instructions given below carefully. 5.2.1 Installation of fixed lens DOME cameras •STEP 1 Unscrew the camera base screws using the provided hex key (A), then remove the fixing ring (B). -
Page 19: Installation Of Varifocal Or Motorized Dome Cameras (3 And 5 Mpx Models)
090000964 - Telecamere IP e-Vision serie SMART - Quick Guide •STEP 3 The cables passage through the base preset hole must be protected (A): use a gasket and a coupling of adequate dimension and connect them as illustrated in the images below (B). - Page 20 Quick Guide - Telecamere IP e-Vision serie SMART - 090000964 •STEP 2 (varifocal cameras only) Set the zoom and focus of the camera thanks to the adjusting screws. If the adjusting screws are hard to access, loosen the locking screws indicated by dotted arrows in the picture below and fix the camera on a more comfortable position.
- Page 21 090000964 - Telecamere IP e-Vision serie SMART - Quick Guide •STEP 4 Loosen the locking screws indicated by dotted arrows in the image below. Adjust the three-axis motion of the camera by rotating the camera body as indicated by the curved arrows.
-
Page 22: Bullet Cameras Installation

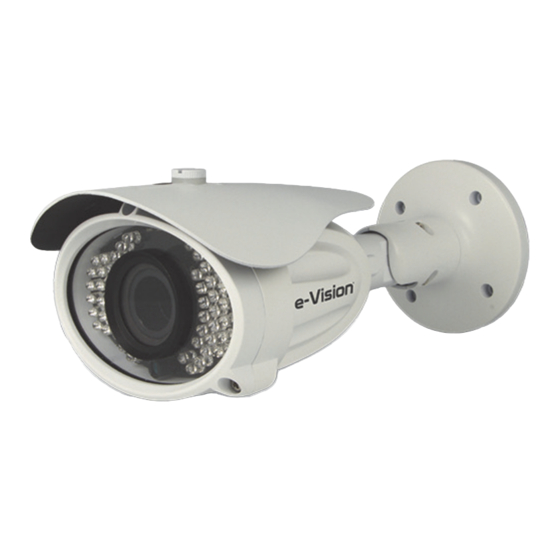

Quick Guide - Telecamere IP e-Vision serie SMART - 090000964 5.3 BULLET cameras installation To install the camera, please follow the instructions given below carefully. •STEP 1 Drill the holes for the dowels, insert the dowels into the holes, and screw the base to the dowels with the screws (both dowels and screws provided). - Page 23 090000964 - Telecamere IP e-Vision serie SMART - Quick Guide •STEP 4a (motorized bullet cameras) When installing a bullet camera with motorized lens, adjust the lens from the webpage. NOTE DO NOT open the panel at the back of the camera.
-
Page 24: Important Note - Cameras That Need To Be Opened For Calibration
Quick Guide - Telecamere IP e-Vision serie SMART - 090000964 5.4 Important note - cameras that need to be opened for calibration INSERT SILICA GEL PACKETS INSIDE CAMERAS THAT NEED TO BE OPENED FOR CALIBRATION The Silica Gel packet used for device transport must not be POSITIONED INSIDE THE CAMERA BODY. A NEW Silica Gel packet shall be used instead and inserted inside the camera;... -
Page 25: Important Note - Outdoor Cameras
090000964 - Telecamere IP e-Vision serie SMART - Quick Guide 5.5 Important note - outdoor cameras Always install outdoor cameras following the instructions below. BULLET CAMERAS CORRECT (on the right) AND WRONG (on the left) POSITIONS: DOME CAMERAS CORRECT (on the left) AND WRONG (on the right) POSITIONS - always use the bracket if the camera... -
Page 26: System Access
Quick Guide - Telecamere IP e-Vision serie SMART - 090000964 6. SYSTEM ACCESS The system access requires the user to search for devices connected to the system beforehand. To search for devices connected, launch DEVICE SEARCH application. In Tool > IP Search Tool > DeviceManagerTool folder, select DeviceManagerTool.exe. -
Page 27: Home
090000964 - Telecamere IP e-Vision serie SMART - Quick Guide 6.1 Home page elements To access camera software, open a browser application (Internet Explorer, Safari, etc.) and digit camera IP address. Digit username and password in the window displayed: Default: username admin - password no default password. -
Page 28: Area 1: Functions Menu
Quick Guide - Telecamere IP e-Vision serie SMART - 090000964 6.1.1 AREA 1: Functions menu Area to select software functions: For further information, please see the relevant technical manual on the CD-Rom provided. 6.1.2 AREA 2: Main / secondary stream and recording controls Area to select camera stream (main / secondary) and recording parameters for the selected stream. -
Page 29: Dichiarazione Di Conformità Ue / Eu Declaration Of Conformity
090000964 - Telecamere IP e-Vision serie SMART - Quick Guide 7. DICHIARAZIONE DI CONFORMITÀ CE / CE DECLARATION OF CONFORMITY ',&+,$5$= =,21( '(&/$5 5$7,21 2) ', &21)25 50,7$ &21)25 50,7< · (/02 VSD GHFODUHV WKDW WKH SURGX GXFWV GLFKLDUD VRWWR OD SUR RSULD UHVSRQVDELOLWj FKH L SURGRWWL %&9 %&0... - Page 30 Quick Guide - Telecamere IP e-Vision serie SMART - 090000964 ',&+,$5$=,21( (8 '(&/$5$7,21 2) ', &21)250,7$ 8( &21)250,7< (/02 VSD GLFKLDUD VRWWR OD SURSULD UHVSRQVDELOLWj FKH LO SURGRWWR GHFODUHV WKDW WKH SURGXFW %87%0; %87%0; %87%0; %87'0; %87'0; &&79 &DPHUD...
-
Page 31: Note / Notes
090000964 - Telecamere IP e-Vision serie SMART - Quick Guide 8. NOTE / NOTES... - Page 32 Guida Rapida - Telecamere IP e-Vision serie SMART - Edizione Luglio 2017 Quick Guide - IP e-Vision SMART series cameras - July 2017 Edition Made in China 090000964 Le informazioni e le caratteristiche di prodotto non sono impegnative e potranno essere modificate senza preavviso.
