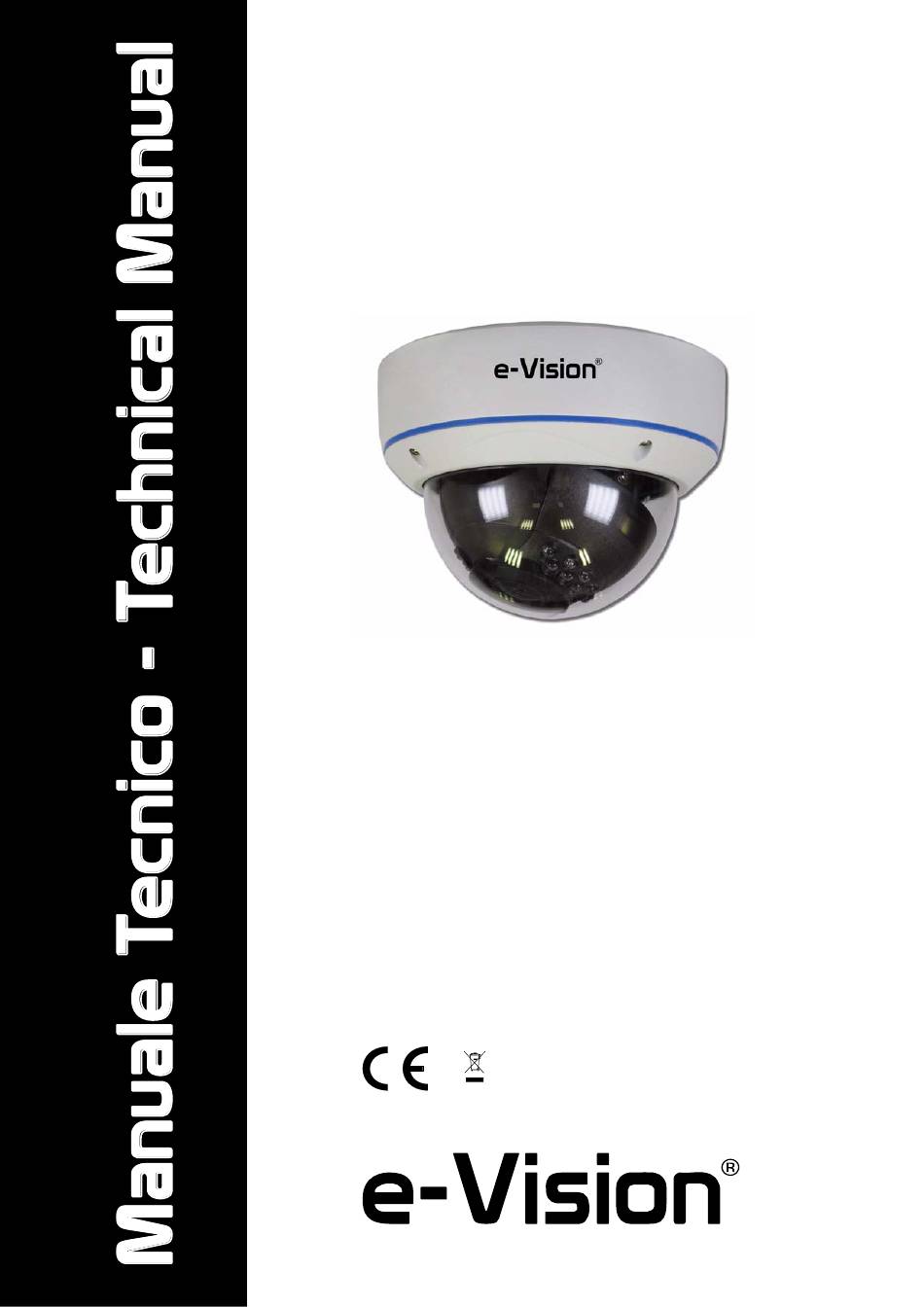

- Page 1 VDH40 Dome Antivandalo a Colori ad Alta Risoluzione con Illuminatore IR Colour High-Resolution Vandal-proof Dome Camera with IR Illuminator 090020828...
- Page 2 è conseguita solo nel caso di un suo utilizzo esclusivamente limitato alla funzione per la quale è stato realizzato, e cioè: Dome Antivandalo a Colori ad Alta Risoluzione con Illuminatore IR - VDH40 Qualunque utilizzo al di fuori di questo ambito non è previsto e quindi non è possibile garantire la sua corretta operatività e pertanto è fatto espresso divieto al detentore del presente manuale di utilizzarlo per ragioni diverse da quelle per le quali é...
-
Page 3: Table Of Contents
Manuale Tecnico - VDH40 - 090020828 - Technical Manual INDICE CONTENTS 1. GENERALITA’ ......... 5 1. - Page 4 Manuale Tecnico - VDH40 - 090020828 - Technical Manual Pagina bianca Blank page...
-
Page 5: Generalita
Leggere attentamente le istruzioni prima dell’uso. Please review carefully instructions before use. VDH40 è una telecamera avanzata adatta per vari ambienti in- VDH40 is an advanced camera suitable for various installation stallativi. L'immagine delle telecamere è composta da 700 li- environments. -
Page 6: Vista Della Telecamera
Manuale Tecnico - VDH40 - 090020828 - Technical Manual Custodia: Lega di alluminio con passaggio cavi Housing: Alluminium alloy with full cable all’interno della staffa management Grado di protezione: IP66 Protection class: IP66 Alimentazione: 12Vcc/24Vca +/-10% Power supply: DC12V / AC24V +/-10%... -
Page 7: Schema Di Collegamento
Manuale Tecnico - VDH40 - 090020828 - Technical Manual 4. SCHEMA DI COLLEGAMENTO 4. WIRING DIAGRAM LUNGHEZZA DEL CAVO 52cm CABLE LENGHT ADATTATORE FORNITO ADAPTER SUPPLIED UTILIZZABILE ANCHE PER ALIMENTAZIONE A 24VAC SUITABLE ALSO FOR 24VAC POWER SUPPLY SCHERMO DELLA... - Page 8 Manuale Tecnico - VDH40 - 090020828 - Technical Manual Prima di rimontare la cupola è necessario fare attenzione al Before mounting the dome back in place, make sure the lens posizionamento corretto del gommino di protezione dell’ottica protection gasket is positioned correctly.
-
Page 9: Posizioni Corrette
Manuale Tecnico - VDH40 - 090020828 - Technical Manual 5.1 Posizioni corrette 5.1 Correct positions Per l’installazione della telecamera seguire attentamente le For camera installation, follow instructions illustrated in the istruzioni illustrate negli schemi riportati di seguito. diagrams below thoroughly. - Page 10 Manuale Tecnico - VDH40 - 090020828 - Technical Manual Soluzioni non corrette di installazione. Example of wrong positions for camera installation: 5.1.2 Esempio di installazione non riparata 5.1.2 Example of a non-sheltered installation Le righe tratteggiate indicano solo l’orientamento ipotetico del- Dotted lines of the image indicates a possible orientation of the la telecamera non l’angolo di ripresa.
-
Page 11: Procedura Di Installazione
Manuale Tecnico - VDH40 - 090020828 - Technical Manual Soluzioni non corrette di installazione: Example of wrong positions for camera installation: 5.2 Procedura di installazione 5.2 Installation steps •STEP 1 •STEP 1 Eseguire i fori in base alla dima di foratura fornita con il pro-... - Page 12 Manuale Tecnico - VDH40 - 090020828 - Technical Manual •STEP 3 •STEP 3 Effettuare le regolazioni dei tre assi della telecamera agendo Adjust camera’s 3 axis by moving camera controls as indica- sul corpo della stessa come indicato dalla frecce: ted by the arrows •STEP 4...
- Page 13 Manuale Tecnico - VDH40 - 090020828 - Technical Manual •STEP 5 •STEP 5 Aprire lo sportellino frontale con uno strumento adatto: Open the small front door with a suitable tool: •STEP 6 •STEP 6 Regolare zoom e fuoco della telecamera.
- Page 14 Manuale Tecnico - VDH40 - 090020828 - Technical Manual •STEP 7 •STEP 7 Rimontare la cupola della telecamera: Put the transparent dome back in place: •STEP 8 •STEP 8 Vista fondo telecamera. View of camera base. Prima di fissare la telecamera al muro installare correttamente...
-
Page 15: Controllo Menu Osd
Manuale Tecnico - VDH40 - 090020828 - Technical Manual 6. CONTROLLO MENU OSD 6. OSD MENU CONTROL Use the button indicated by the arrow to: Utilizzare il tasto indicato dalla freccia per: - enter the main menu - accedere al menu principale... -
Page 16: Settaggi Consigliati
Manuale Tecnico - VDH40 - 090020828 - Technical Manual 7. SETTAGGI CONSIGLIATI 7. RECOMMENDED SETUP Al fine di ottenere il miglior COMPROMESSO tra la visione In order to obtain the best COMPROMISE between DAY vision diurna (DAY) e la visione notturna (NIGHT), si raccomanda di... -
Page 17: Menu Osd
Manuale Tecnico - VDH40 - 090020828 - Technical Manual 8. MENU OSD 8. OSD MENU Uscita automatica dal menu OSD e da ogni posizione interna Time out from OSD and any internal menu position after 60 dopo 60 secondi. sec. -
Page 18: Menu Exposure
Manuale Tecnico - VDH40 - 090020828 - Technical Manual 8.2 Menu EXPOSURE 8.2 EXPOSURE Menu Menu per l’impostazione dell’esposizione. Menu to setup camera exposure. Valori selezionabili : AUTO - MANUAL. Values selectable : AUTO - MANUAL. 8.2.1 Opzione AUTO 8.2.1 AUTO option Permette di settare due modalità... -
Page 19: Menu White Balance
Manuale Tecnico - VDH40 - 090020828 - Technical Manual 8.2.2 Opzione MANUAL 8.2.2 MANUAL option Menu per l’impostazione manuale dell’esposizione. Menu for manual setup of camera exposition. --> MODE --> MODE: Opzioni selezionabili: SHUT (shutter) - SLOW (slow shutter). Selectable options: SHUT - SLOW -->... - Page 20 Manuale Tecnico - VDH40 - 090020828 - Technical Manual --> DELAY CNT --> DELAY CNT Imposta l’intervallo di compensazione del bilanciamento, cioè Adjusts the AWB compensation period to next update of AWB. il tempo che intercorre tra due rilevamenti. Minore il valore im- The smaller value will update AWB more frequently (faster).
-
Page 21: Menu Day / Night
Manuale Tecnico - VDH40 - 090020828 - Technical Manual 8.3.6 Opzione PUSH 8.3.6 PUSH option Ricerca automatica del bilanciamento del bianco. Automatic search for white balance. Questa opzione non richiede impostazioni ulteriori. Il range di This option does not require further settings. - Page 22 Manuale Tecnico - VDH40 - 090020828 - Technical Manual 8.4.2 Opzione AUTO 8.4.2 AUTO option Passaggio automatico da modalità colore a modalità B/N: la Automatic switch from color to B/W mode: color at day time, telecamera attiverà le modalità giorno e notte automaticamen- B/W mode at night.
-
Page 23: Menu Picture Adjust
Manuale Tecnico - VDH40 - 090020828 - Technical Manual CENTER: CENTER: Area analizzata per l’attivazione della funzione Smart IR. Area analyzed for Smart IR function activation. - LEVEL - LEVEL Impostazione del livello di ottimizzazione dell’IR. Range 0-31. IR optimization level setup. Range 0-31. -
Page 24: Menu Digital Wide Dynamic Range
Manuale Tecnico - VDH40 - 090020828 - Technical Manual 8.5.1 Opzione MIRROR 8.5.1 MIRROR option La funzione consente di capovolgere le immagini in senso ver- Mirror function allows to flip images both vertically (V-FLIP), ticale (V-FLIP), orizzontale (H-FLIP) o in entrambi i sensi horizontally (H-FLIP), or both (H+V-FLIP). -
Page 25: Menu Hlc /Blc
Manuale Tecnico - VDH40 - 090020828 - Technical Manual 8.6.1 Opzione MODE 8.6.1 MODE option Modalità operativa: ON - OFF. Operating mode: ON - OFF. Per impostare il livello di riduzione, settare l’opzione ON. To adjust reduction level, set ON option. -
Page 26: Menu Privacy
Manuale Tecnico - VDH40 - 090020828 - Technical Manual 8.7.4 Opzione BLC 8.7.4 BLC option Funzione per la compensazione del controluce. Function for back light compensation. Impostazioni selezionabili: ON - OFF. Settings available: ON - OFF. L’opzione BLC è attiva solo se con funzione HLC disattivata. - Page 27 Manuale Tecnico - VDH40 - 090020828 - Technical Manual 8.8.3 Opzione POSITION 8.8.3 POSITION option Impostazione della posizione dell’area di privacy. Privacy area position setup. Per impostare l’area, agire sui quattro angoli dell’immagine vi- To setup the area, move the four corners of the displayed ima- sualizzata.
-
Page 28: Menu Motion Detection
Manuale Tecnico - VDH40 - 090020828 - Technical Manual 8.9 Menu MOTION DETECTION 8.9 MOTION DETECTION Menu Funzione di rilevazione movimento. Motion function detects motion in one of the four areas that L’evento di motion viene attivato perchè la telecamera rileva can be set. - Page 29 Manuale Tecnico - VDH40 - 090020828 - Technical Manual 8.9.4 Opzione MONITOR AREA 8.9.4 MONITOR AREA option Impostazioni dell’area di motion selezionata . Settings of the motion area selected. --> AREA SEL --> AREA SEL Selezione dell’area : 1 - 4.
-
Page 30: Menu Camera Setup
Manuale Tecnico - VDH40 - 090020828 - Technical Manual 8.10 Menu CAMERA SETUP 8.10 CAMERA SETUP Menu Menu per l’impostazione di vari parametri della telecamera. Menu for camera parameters setup. 8.10.1 Opzione CAMERA ID 8.10.1 CAMERA ID option Menu per impostare il nome della telecamera. - Page 31 Manuale Tecnico - VDH40 - 090020828 - Technical Manual --PAN / TILT --PAN / TILT Opzioni per impostare la risoluzione del sensore. Options to define sensor resolution. Valori selezionabili PAN: 0 - 1023. Selectable values: 0 - 1023. Valori selezionabili TILT: 0 - 511.
-
Page 32: Avvertenze Per Lo Smaltimento
Telecamere Dome a Colori ad Alta Risoluzione con Illuminatore IR - VDH40 - Colour High-Resolution Dome Cameras with IR Illuminator Edizione Giugno 2013 - June 2013 Edition - Made in China 090020828 Le informazioni e le caratteristiche di prodotto non sono impegnative e potranno essere modificate senza preavviso.
