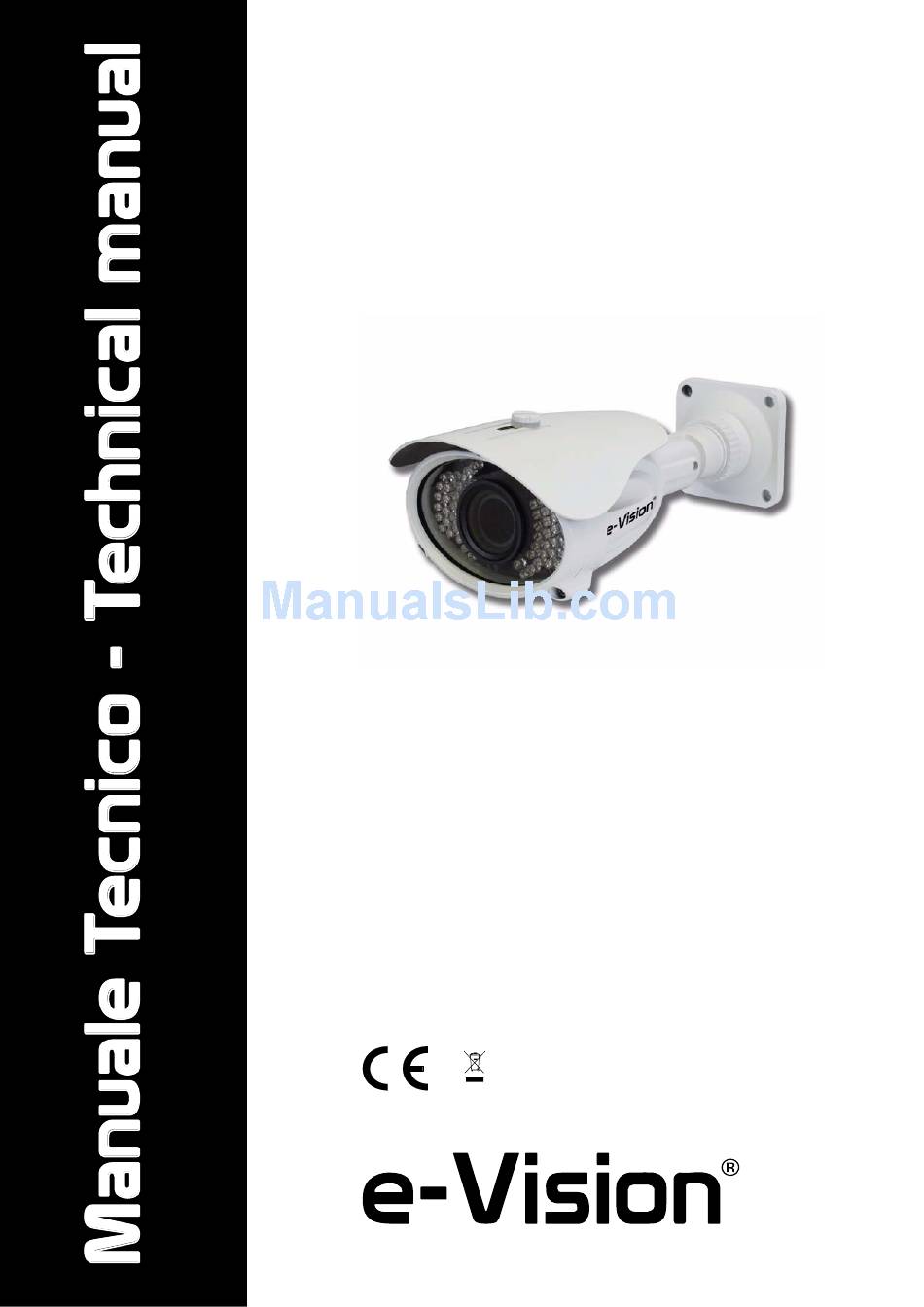

- Page 1 BUTP107 - BUTP108 Telecamere True Day&Night con Menu OSD e Illuminatore IR True Day&Night Cameras with OSD Menu and IR Illuminator 090020756...
- Page 2 è conseguita solo nel caso di un suo utilizzo esclusivamente limitato alla funzione per la quale è stato realizzato, e cioè: Telecamere True Day&Night con Menu OSD e Illuminatore IR - BUTP107 - BUTP108 Qualunque utilizzo al di fuori di questo ambito non è previsto e quindi non è possibile garantire la sua corretta operatività.
-
Page 3: Table Of Contents
MANUALE TECNICO - BUTP107 - BUTP108 - 090020756 - TECHNICAL MANUAL INDICE CONTENTS 1. GENERALITA’ ......5 1. - Page 4 MANUALE TECNICO - BUTP107 - BUTP108 - 090020756 - Technical Manual Pagina bianca Blank page...
-
Page 5: Generalita
MANUALE TECNICO - BUTP107 - BUTP108 - 090020756 - TECHNICAL MANUAL 1. GENERALITA’ 1. GENERALS Leggere attentamente le istruzioni prima dell’uso. Please review carefully instructions before use. Le telecamere BUTP107 e BUTP108 sono dispositivi avanzati BUTP107 and BUTP108 cameras are advanced devices sui- adatti per vari ambienti installativi. -
Page 6: Installazione
MANUALE TECNICO - BUTP107 - BUTP108 - 090020756 - Technical Manual Rilevaz. Motion: ON (4 aree) / OFF Motion Detection: ON (4 areas) / OFF Mascheramento: ON (8 aree) / OFF Privacy Zones: ON (8 areas) / OFF Funzione Mirror:... -
Page 7: Schema Di Istallazione
MANUALE TECNICO - BUTP107 - BUTP108 - 090020756 - TECHNICAL MANUAL 4. SCHEMA DI ISTALLAZIONE 4. INSTALLATION DIAGRAM IMPORTANT NOTES NOTE IMPORTANTI 1. We recommend the installation of TLC/ALVS2 1. L'installazione consigliata prevede l'utilizzo dell'alimen- (ALI38002) or TLC/AL4 (ALI38001) power unit to be tatore TLC/ALVS2 (ALI38002) o TLC/AL4 (ALI38001) con- connectedto the camera using the output jack. -
Page 8: Regolazioni Della Telecamera
MANUALE TECNICO - BUTP107 - BUTP108 - 090020756 - Technical Manual 5. REGOLAZIONI DELLA TELECAMERA 5. CAMERA ADJUSTMENTS Per accedere alle regolazioni della telecamera (menu, ottica, To access camera controls, open the small door on the came- ecc.) è necessario aprire lo sportellino: ra housing: Procedere quindi con la regolazione dell’ottica, del fuoco e del-... - Page 9 MANUALE TECNICO - BUTP107 - BUTP108 - 090020756 - TECHNICAL MANUAL •Controllo menu OSD: •OSD menu control: Utilizzare il tasto CENTRALE per: Use CENTRAL button: - accedere al menu principale - to enter the main menu - accedere agli altri menu/sottomenu - to enter other menus - selezionare un’opzione...
-
Page 10: Menu Osd
MANUALE TECNICO - BUTP107 - BUTP108 - 090020756 - Technical Manual 6. MENU OSD 6. OSD MENU Uscita automatica dal menu OSD e da ogni posizione interna Time out from OSD and any internal menu position after 60 dopo 60sec. -
Page 11: Menu White Balance
MANUALE TECNICO - BUTP107 - BUTP108 - 090020756 - TECHNICAL MANUAL La telecamera fornisce immagini chiare, di elevata qualità an- The camera delivers clears, high quality pictures even in a che in caso di presenza di controluce: aumentando l’esposi- backlight, by increasing exposure in dark areas while decrea- zione nelle aree più... -
Page 12: Menu Backlight
MANUALE TECNICO - BUTP107 - BUTP108 - 090020756 - Technical Manual 6.4 Menu BACKLIGHT 6.4 BACKLIGHT menu Menu per la compensazione del controluce. Backlight setup menu. Valori selezionabili: BLC, HLC, Mask Skip, OFF. Settings available: BLC, HLC, Mask Skip, OFF. -
Page 13: Menu Day & Night
MANUALE TECNICO - BUTP107 - BUTP108 - 090020756 - TECHNICAL MANUAL 6.5 Menu Day & Night 6.5 Day & Night menu Menu per l’impostazione della modalità Day&Night. Day&Night setup menu. Valori selezionabili: Color, EXT, Auto, B/W. Settings available: Color, EXT, Auto, B/W. -
Page 14: Menu Dpc
MANUALE TECNICO - BUTP107 - BUTP108 - 090020756 - Technical Manual - B/W (MODALITÀ BIANCO E NERO) - B/W (BLACK&WHITE mode) La telecamera rimane in modalità bianco e nero costante. Black&White mode always on. Burst: segnale di burst (ON-OFF). Burst: burst signal (ON-OFF). -
Page 15: Menu Special
MANUALE TECNICO - BUTP107 - BUTP108 - 090020756 - TECHNICAL MANUAL 6.7 Menu SPECIAL 6.7 SPECIAL Menu Menu funzioni speciali. Special functions menu. - CAM TITLE (NOME TELECAMERA) - CAM TITLE Attiva (ON) la visualizzazione del nome della telecamera. Option to display (ON) the camera title. - Page 16 MANUALE TECNICO - BUTP107 - BUTP108 - 090020756 - Technical Manual Seleziona area: selezionare l’area di motion (4 aree). Area Select: select the motion area (4 areas) Seleziona stato: attivazione area di motion (ON-OFF). Area State: set ON/OFF for the selected area.
- Page 17 MANUALE TECNICO - BUTP107 - BUTP108 - 090020756 - TECHNICAL MANUAL - PARK. LINE - PARK. LINE Funzione parking line. Parking line function. LT : regolazione del lato superiore sinistro della linea. LT : Adjust left top side of park line.
- Page 18 MANUALE TECNICO - BUTP107 - BUTP108 - 090020756 - Technical Manual 2DNR: funzione di riduzione dei disturbi e conseguente visua- 2DNR: gain noise reduction and production of clear imges in lizzazione di immagini più nitide anche in condizioni di scarsa low illumination environments (1-15.)
-
Page 19: Menu Exit
MANUALE TECNICO - BUTP107 - BUTP108 - 090020756 - TECHNICAL MANUAL - VERSION (VERSIONE) - VERSION Versione della telecamera. Camera’s version. 6.8 EXIT menu 6.8 EXIT menu Opzione per uscire dal menu salvando le impostazioni o per re- Function to exit and save camera settings and to reset camera settare le impostazioni della telecamera. - Page 20 Telecamera True Day&Night con Menu OSD e Illuminatore IR - BUTP107 - BUTP108 BUTP107 - BUTP108 - True Day&Night Cameras with OSD Menu and IR Illuminator Edizione Dicembre 2012 - Decembre 2012 Edition - Made in China 090020756 Le informazioni e le caratteristiche di prodotto non sono impegnative e potranno essere modificate senza preavviso.
