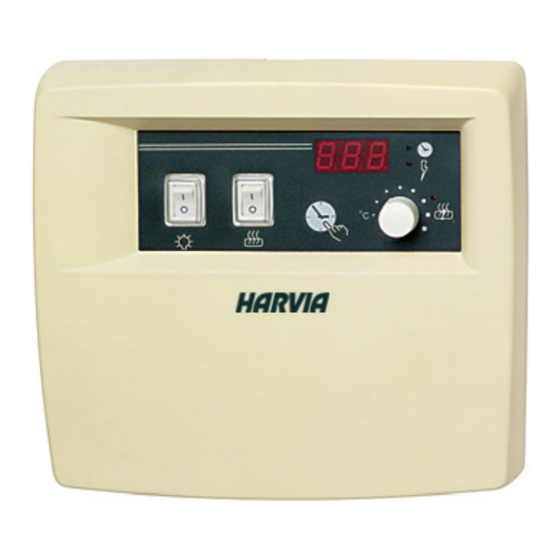

Harvia C90 Quick Start Manual
Hide thumbs
Also See for C90:
- Manual (52 pages) ,
- User manual (12 pages) ,
- Instruction manual (11 pages)
Subscribe to Our Youtube Channel
Related Manuals for Harvia C90
Summary of Contents for Harvia C90

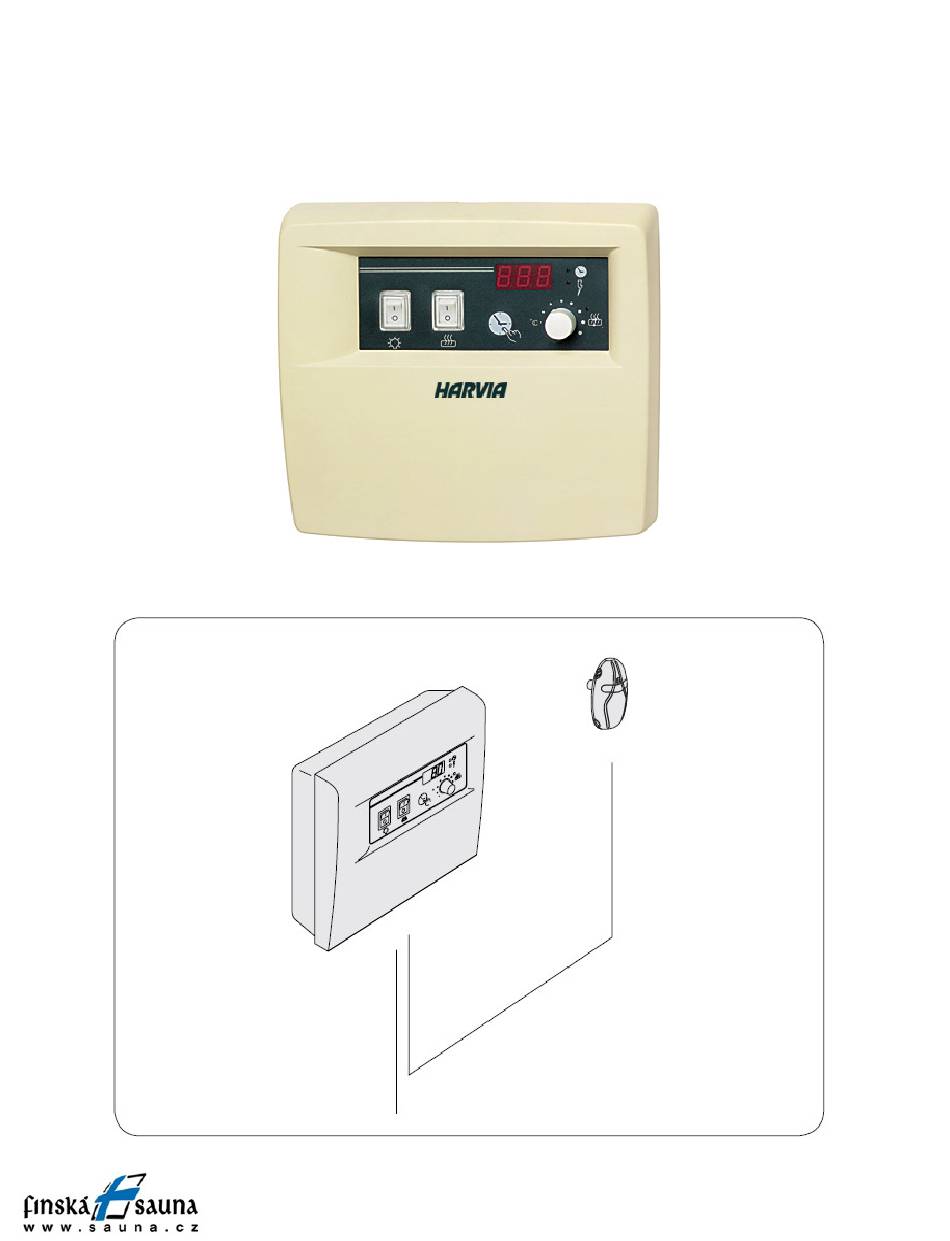

- Page 1 C90, C150 Kontrolní jednotky Horavia s.r.o., Hněvkovského 30/65, Brno 61700, tel. 545 214 689, info@sauna.cz...
- Page 2 1. KONTROLONÍ JEDNOTKY C90 A C150 1.1. Obecně 1.1. General Control unit C90 is intended for the control of electric Kontrolní jednotka C90 je určena pro kontrolu elektrických sauna heaters (2–9 kW) in family saunas, which do not kamen (2,3 – 9 kW) v rodinných saunách, které nemají stálé...
- Page 3 • dimensions of the control unit: breadth 250 mm, hloubka kolem 70ti mm height 223 mm and depth about 70 mm • váha přibližně 0,9 kg (C80/1); 1,2 kg (C90) a nebo 1,4 kg • weight approx. 0.9 kg (C80/1); or 1.2 kg (C90); or (150) approx.
-
Page 4: Instructions For Installation
5. Červená kontrolka 5. Signal light, red Pokud je kontrolka zapnuta stále, displej ukazuje teplotu When the signal light is on continuously, the display sauny. Pokud kontrolka bliká, displej ukazuje seřizovací shows the temperature of the sauna. When the signal light teplotu. - Page 5 obr. 2: Instalace řídící jednotky na stěnu Figure 2: Wall-mounting the control unit 3.3. Instalace čidla 3.3. Installing the Temperature Sensor Pro ovládání kamen připevněných ke zdi prostřednictvím Pro ovládání kamen připevněných ke zdi prostřednictvím The air flow near an air vent cools down the sensor, kontrolní...
- Page 6 3.4. Obměňování předem nastavitelného času 3.4. Changing the Settings Otevřete nabídku nastavení: Open the settings menu: 1. Vypněte hlavní vypínač (poloha 0) 1. Switch the power off from the main switch (position 0) 2. Stiskněte a podržte tlačítko přednastavení a zapněte 2.
- Page 7 (C150) a Both cards are screwed to parts of the box, so that vede elektrické napětí do kamen. V jednotce C90 jsou tři they are easily replaceable if the equipment bezpečnostní relé a tři výkonné. Oba spoje jsou develops a fault.
- Page 8 Stisknutím tlačítka se odpojíte Základní deska pro jednotku C90 WX211 Základní deska pro jednotku C150 WX212 obr. 7: Základní deska pro jednotky C90/C150 Figure 7: Electronic card for control units C90/C150 Horavia s.r.o., Hněvkovského 30/65, Brno 61700, tel. 545 214 689, info@sauna.cz...
- Page 9 C80/1, C90, C150 Popis / Description Náprava / Remady Zkontrolujte červený a žlutý kabel vedoucí k teplotnímu čidlu Zkontrolujte červený a žlutý kabel vedoucí k teplotnímu čidlu a Zkontrolujte červený a žlutý kabel vedoucí k teplotnímu čidlu Měřící obvod teplotního čidla je přerušen.
-
Page 10: Technické Údaje
110 °C, odchylka +/- 1°C - maximální teplota displeje je 125°C - velikost kontrolní jednotky: šířka 250 mm, výška 223 mm a hloubka kolem 70ti mm - váha přibližně 0,9 kg (C80/1); 1,2 kg (C90) a nebo 1,4 kg (150)
