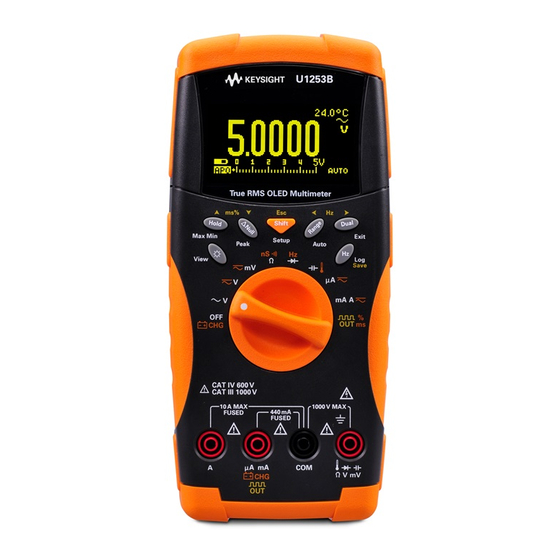

Keysight U1253B True

RMS OLED Multimeter

Quick Start

Guide

Table of Contents

Need help?

Do you have a question about the U1253B and is the answer not in the manual?

Questions and answers

Summary of Contents for Keysight U1253B

Page 1 All manuals and user guides at all-guides.com Keysight U1253B True RMS OLED Multimeter Quick Start Guide...
Page 2 Do not proceed beyond a WARNING notice until the indicated conditions are fully understood and met. For further safety information details, refer to the Keysight U1253B True RMS OLED Multimeter User’s and Service Guide. Keysight U1253B Quick Start Guide...
Page 3 If anything is missing or damaged, please contact the nearest Keysight Sales Office. For more detailed information, please refer to the Keysight U1253B True RMS OLED Multimeter User’s and Service Guide on Keysight website (www.keysight.com/find/handheld-tools). Ensure the terminal connections are correct for that...
Page 4: Charging The Battery
4 The display will show a countdown timer of 10 seconds for the self-test to start. The multimeter will output short single-tone sounds to remind you to charge the battery. Press to start charging the battery, or the multimeter will automatically start Keysight U1253B Quick Start Guide...
Page 5 – A new rechargeable battery comes in a discharged condition and must be charged before use (refer to the U1253B User's and Service Guide for charging instructions). – Upon initial use (or after a prolonged storage...
Page 6: Functions And Features
> 1 s. Your multimeter is capable of remote data logging. NOTE To use this feature, you will need an IR-USB cable (U1173A, purchased separately) and the Keysight GUI Data Logger Software (downloadable from www.keysight.com/find/hhTechLib). Keysight U1253B Quick Start Guide...
Page 7: Input Terminals And Overload Protection
Overload Protection Voltage 1000 Vrms Diode 1000 Vrms < 0.3 A short circuit Resistance current Capacitance Temperature Current (μA and mA) µA.mA 440 mA/1000 V 30 kA/fast-acting fuse Current (A) 11 A/1000 V 30 kA/fast-acting fuse Keysight U1253B Quick Start Guide...
Page 8: Performing Voltage Measurements
2 Connect the red and black test leads to input terminals V. mV (red) and COM (black) respectively. 3 Probe the test points and read the display. 4 Press to display dual measurements. Parameter can be switched consecutively. Keysight U1253B Quick Start Guide...
Page 9 2 Connect the red and black test leads to input terminals V. mV (red) and COM (black) respectively. 3 Probe the test points and read the display. 4 Press to display dual measurements. Parameter can be switched consecutively. Keysight U1253B Quick Start Guide...
Page 10 To avoid possible electric shock or personal injury, CAUTION enable the Filter to verify the presence of hazardous DC voltages. Displayed DC voltages can be influenced by high frequency AC components and must be filtered to assure an accurate reading. Keysight U1253B Quick Start Guide...
Page 11: Performing Current Measurements
2 Connect the red and black test leads to input terminals µA.mA (red) and COM (black) or A (red) and COM (black) respectively. 3 Probe the test points in series with the circuit and read the display. Keysight U1253B Quick Start Guide...
Page 12 CAUTION black test leads to input terminals µA.mA (red) and COM (black). – If the current is > 440 mA, connect the red and black test leads to input terminals A (red) and COM (black). Keysight U1253B Quick Start Guide...
Page 13: Performing Resistance, Conductance, And Continuity Measurements
3 Probe the test points (by shunting the resistor) and read the display. 4 Press to scroll through audible continuity ( ), conductance ( ), and resistance tests ( , or ) as shown. Keysight U1253B Quick Start Guide...
Page 14: Performing Capacitance And Temperature Measurements
2 Connect the red and black test leads to input terminals (red) and COM (black) respectively. 3 Connect the red test lead to the positive terminal of the capacitor, and the black test lead to the negative terminal. 4 Read the display. Keysight U1253B Quick Start Guide...
Page 15 (red) and COM (black) respectively. 3 Plug the thermocouple adapter (with the thermocouple probe connected to it) into input terminals (red) and COM (black). 4 Touch the measurement surface with the thermocouple probe. 5 Read the display. Keysight U1253B Quick Start Guide...
Page 16: Frequency And Frequency Counter Measurements
1 Set the rotary switch to 2 Press to select the frequency counter ) function. The default input signal frequency is divided by 1. This allows signals up to a maximum frequency of 985 kHz to be measured. Keysight U1253B Quick Start Guide...
Page 17 100 ( will be shown on the display). This accommodates a higher frequency range of up to 20 MHz. 6 The signal is out of the U1253B frequency measurement range of 20 MHz if the reading is still unstable after step –...
Page 18: Square Wave Output
(there are 28 frequencies to choose from). 5 Press to adjust the duty cycle. The duty cycle can be set from 0.390625% to 99.609375%, in steps of 0.390625%. The displayed duty cycle has a resolution of 0.001%. Keysight U1253B Quick Start Guide...
Page 19 All manuals and user guides at all-guides.com Keysight U1253B Multimètre OLED étalonné en valeur efficace vraie Kurzanleitung...
Page 20 Protection contre les CAT IV surtensions de catégorie IV, 600 V 600 V Pour de plus amples informations concernant la sécurité, consultez le Guide d’utilisation et de maintenance du multimètre OLED étalonné en valeur efficace vraie Keysight U1253B. Keysight U1253B Kurzanleitung...
Page 21 Pour de plus amples informations, consultez le Guide d’utilisation et de maintenance du multimètre OLED étalonné en valeur efficace vraie Keysight U1253B sur le site Web d’Keysight (www.keysight.com/find/handheld-tools). Avant de commencer la mesure, vérifiez que les AVERTISSEMENT connexions aux bornes sont correctes. Ne dépassez pas les limites d'entrée : vous risqueriez...
Page 22: Charge De La Batterie
4 L'écran affiche un compte-à-rebours de 10 secondes avant le démarrage de l'autotest. Le multimètre émet des signaux sonores monofréquence courts pour vous rappeler de charger la batterie. Appuyez sur pour Keysight U1253B Kurzanleitung...
Page 23 Une nouvelle pile rechargeable est livrée déchargée et doit être chargée avant utilisation (pour les instructions concernant la charge, référez-vous au Guide d'utilisation et de maintenance de l'U1253B). – Avant la première utilisation (ou une longue période de stockage), la pile rechargeable peut nécessiter trois à...
Page 24 C'est un phénomène normal pour des piles rechargeables. Retirez la pile rechargeable de l'appareil et réinsérez-la, puis répétez la procédure de charge. Keysight U1253B Kurzanleitung...
Page 25 Le multimètre vous permet de journaliser des REMARQUE données à distance. L'utilisation de cette fonctionnalité nécessite un câble IR-USB (U1173A, vendu séparément) et le logiciel de journalisation Keysight GUI Data Logger Software (téléchargeable depuis le site www.keysight.com/find/hhTechLib). Keysight U1253B Kurzanleitung...
Page 26 1000 VRMS Courant de court circuit Résistance < 0,3 A Capacité Température Courant (μA et mA) µA.mA Fusible 440 mA/1000 V 30 kA à réaction rapide Courant (A) Fusible 11 A/1000 V 30 kA à réaction rapide Keysight U1253B Kurzanleitung...
Page 27: Mesures De Tension
2 Connectez les cordons de test rouge et noir respectivement aux bornes d'entrée V. mV (rouge) et COM (noire). 3 Sondez les points de test et lisez l'affichage. 4 Appuyez sur pour afficher les mesures. Il est possible de passer d'un paramètre à l'autre. Keysight U1253B Kurzanleitung...
Page 28 2 Connectez les cordons de test rouge et noir respectivement aux bornes d'entrée V. mV (rouge) et COM (noire). 3 Sondez les points de test et lisez l'affichage. 4 Appuyez sur pour afficher les mesures. Il est possible de passer d'un paramètre à l'autre. Keysight U1253B Kurzanleitung...
Page 29 4 Appuyez sur pour activer le mode Mod ifier. 5 Appuyez sur ou sur pour activer le filtre de courant continu. 6 Appuyez sur pendant plus d'une seconde pour enregistrer vos modifications et quittez le mode Mod ifier. Keysight U1253B Kurzanleitung...
Page 30 ATTENTION lésion corporelle, activez le filtre pour vérifier la présence de tensions de CC dangereuses. Des tensions CC affichées peuvent être influencées par des composants CA haute fréquence et doivent être filtrées pour garantir une lecture exacte. Keysight U1253B Kurzanleitung...
Page 31: Mesures De Courant
2 Reliez les cordons de test rouge et noir aux bornes d'entrée µA.mA (rouge) et COM (noire) ou A (rouge) et COM (noire). 3 Sondez les points de test en série avec le circuit et lisez l'affichage. Keysight U1253B Kurzanleitung...
Page 32 Avec un courant ≤ 440 mA, reliez les cordons de ATTENTION test rouge et noir aux bornes d'entrée µA.mA (rouge) et COM (noire). – Avec un courant > 440 mA, reliez les cordons de test rouge et noir aux bornes d'entrée A (rouge) et COM (noire). Keysight U1253B Kurzanleitung...
Page 33: Mesures En Termes De Résistance, De Conductance Et De Continuité
3 Sondez les points de test (en dérivation de la résistance) et lisez l'affichage. 4 Appuyez sur pour faire défiler les tests de continuité avec signal sonore ( ), de conductance ( ) et de résistance ( ), comme indiqué. Keysight U1253B Kurzanleitung...
Page 34: Mesures De La Capacité Et De La Température
2 Connectez les cordons de test rouge et noir respectivement aux bornes d'entrée V (rouge) et COM (noire). 3 Connectez le cordon de test rouge à la borne positive du condensateur et le cordon noir à la borne négative. 4 Lisez l'affichage. Keysight U1253B Kurzanleitung...
Page 35 V (rouge) et COM (noire). 3 Branchez l'adaptateur de thermocouple (la sonde à thermocouple étant connectée) aux bornes d’entrée (rouge) et COM (noire). 4 Touchez la surface à mesurer avec la sonde à thermocouple. 5 Lisez l'affichage. Keysight U1253B Kurzanleitung...
Page 36: Mesures En Termes De Fréquence Et Fréquencemètre
1 Placez le commutateur rotatif sur la position 2 Appuyez sur pour sélectionner la fonction fréquencemètre ( ). Par défaut, la fréquence du signal en entrée est divisée par 1. Cela permet de mesurer des signaux atteignant une fréquence maximale de 985 KHz. Keysight U1253B Kurzanleitung...
Page 37 Cela permet d'obtenir une gamme de fréquences supérieure pouvant atteindre 20 MHz. 6 Le signal n'est plus dans la gamme de mesures de la fréquence U1253B de 20 MHz si les résultats sont toujours instables après l'étape –...
Page 38: Signal Carré En Sortie
28 fréquences disponibles. 5 Appuyez sur ou sur pour ajuster le rapport cyclique. Vous pouvez définir un rapport cyclique compris entre 0,390625% et 99,609375% par incréments de 0,390625%. Le rapport cyclique s'affiche avec une résolution de 0,001%. Keysight U1253B Kurzanleitung...
Page 39: Keysight U1253B True Rms Oled-Multimeter
All manuals and user guides at all-guides.com Keysight U1253B True RMS OLED-Multimeter Schnellstart- handbuch...
Page 40 Vorsichtshinweise finden einhalten können. Sie im Handbuch) Kategorie III 1000 V CAT III Überspannungsschutz 1000 V Kategorie IV 600 V CAT IV Überspannungsschutz 600 V Weitere Sicherheitsinformationen finden Sie im Benutzer-und Servicehandbuch für das True RMS-OLED-Multimeter Keysight U1253B. Keysight U1253B Schnellstarthandbuch...
Page 41 ✔ Akku 8,4 V ✔ Stromkabel und Wechselstromadapter ✔ Zertifikat für die Kalibrierung Wenn etwas fehlt oder beschädigt sein sollte, wenden Sie sich an das nächste Keysight Sales Office. Weitere Informationen finden Sie im Benutzer-und Servicehandbuch für das True RMS-OLED-Multimeter Keysight U1253B auf der Keysight Website (www.keysight.com/find/handheld-tools).
Page 42: Laden Des Akkus
3 Verbinden Sie den roten (+) und schwarzen (-) Bananenstecker (4-mm-Stecker) des DC-Adapters entsprechend mit den Anschlüssen . Achten Sie auf richtige Polarität. 4 Auf der Anzeige wird ein 10-Sekunden- Countdown-Timer für den Start des Selbsttests angezeigt. Das Multimeter gibt Keysight U1253B Schnellstarthandbuch...
Page 43 Kapazität erreicht wird. Zum Entladen betreiben Sie das Multimeter einfach mit dem Akku, bis es sich ausschaltet oder die Warnung zum niedrigen Akkuladestand angezeigt wird. Keysight U1253B Schnellstarthandbuch...
Page 44 Multimeter ggf. schon nach etwa zehn Minuten an, dass der Akku vollständig geladen ist. Dies ist bei Akkus völlig normal. Nehmen Sie den Akku aus dem Gerät, legen Sie ihn erneut ein und wiederholen Sie den Ladevorgang. Keysight U1253B Schnellstarthandbuch...
Page 45: Merkmale Und Funktionen
> 1 Sek. Das Multimeter verfügt über eine Remote-Funktion HINWEIS zur Datenprotokollierung. Um diese Funktion zu nutzen, benötigen Sie ein IR-USB-Kabel (U1173A, separat erhältlich) und die Keysight GUI Data Logger Software (als Download verfügbar unter www.keysight.com/find/hhTechLib). Keysight U1253B Schnellstarthandbuch...
Page 46: Eingangsanschlüsse Und Überspannungsschutz
All manuals and user guides at all-guides.com Eingangsanschlüsse und Überspannungsschutz Messfunktionen Eingangsanschluss Überspannungsschutz Spannung 1000 Vrms Diode 1000 Vrms < 0,3 A Kurzschlussstrom Widerstand Kapazität Temperatur Stromstärke (μA und mA) µA.mA 440 mA/1000 V 30 kA/flink Stromstärke (A) 11 A/1000 V 30 kA/flink Keysight U1253B Schnellstarthandbuch...
Page 47: Durchführen Von Spannungsmessungen
2 Verbinden Sie die roten und schwarzen Messleitungen entsprechend mit den Eingabeanschlüssen V. mV (rot) und COM (schwarz). 3 Testen Sie die Testpunkte und lesen Sie die Anzeige. 4 Drücken Sie auf , um Doppelmessungen anzuzeigen. Die Parameter können wechselweise angezeigt werden. Keysight U1253B Schnellstarthandbuch...
Page 48 2 Verbinden Sie die roten und schwarzen Messleitungen entsprechend mit den Eingabeanschlüssen V. mV (rot) und COM (schwarz). 3 Testen Sie die Testpunkte und lesen Sie die Anzeige. 4 Drücken Sie auf , um Doppelmessungen anzuzeigen. Die Parameter können wechselweise angezeigt werden. Keysight U1253B Schnellstarthandbuch...
Page 49 , um den DC-Filter zu aktivieren. 6 Halten Sie länger als 1 Sekunde gedrückt, um Ihre Änderungen zu speichern und den Ed it-Modus zu beenden. 7 Halten Sie gedrückt, bis das Messgerät neu startet und in den normalen Betriebszustand zurückkehrt. Keysight U1253B Schnellstarthandbuch...
Page 50 Um einen elektrischen Schlag oder andere VORSICHT Verletzungen zu vermeiden, aktivieren Sie den Filter, um das Vorhandensein gefährlicher Gleichspannungen zu überprüfen. Angezeigte Gleichspannungen können durch hochfrequente Wechselstromkomponenten beeinflusst werden und müssen gefiltert werden, um eine präzise Ablesung sicherzustellen. Keysight U1253B Schnellstarthandbuch...
Page 51: Durchführen Einer Stromstärkenmessung
1 Stellen Sie den Drehregler auf oder . Drücken Sie auf , um sich zu vergewissern, dass angezeigt wird. 2 Verbinden Sie die roten und schwarzen Messleitungen entsprechend mit den Eingabeanschlüssen µA.mA (rot) und COM (schwarz) oder A (rot) und COM (schwarz). Keysight U1253B Schnellstarthandbuch...
Page 52 Sie die roten und schwarzen Messleitungen mit den Eingangsanschlüssen µA.mA (rot) und COM (schwarz). – Wenn die Stromstärke > 440 mA ist, verbinden Sie die roten und schwarzen Testleitungen mit den Eingangsanschlüssen A (rot) und COM (schwarz). Keysight U1253B Schnellstarthandbuch...
Page 53: Durchführen Von Messwiderstands-, Leitfähigkeits-Und Testdurchgangsmessungen
Eingabeanschlüssen Ω (rot) und COM (schwarz). 3 Testen Sie die Testpunkte (durch Parallelschalten des Widerstands), und lesen Sie die Anzeige. 4 Drücken Sie , um wie dargestellt durch akustischen Durchgangstest ( Leitfähigkeit ( ) und Widerstandstest zu wechseln ( oder Keysight U1253B Schnellstarthandbuch...
Page 54: Durchführen Von Kapazitäts-Und Temperaturmessungen
2 Verbinden Sie die roten und schwarzen Messleitungen entsprechend mit den Eingabeanschlüssen (rot) und COM (schwarz). 3 Verbinden Sie die rote Testleitung mit dem positiven Eingangsanschluss des Kondensators und die schwarze Testleitung mit dem negativen Anschluss. 4 Lesen Sie die Anzeige. Keysight U1253B Schnellstarthandbuch...
Page 55 Messleitungen entsprechend mit den Eingabeanschlüssen (rot) und COM (schwarz). 3 Schließen Sie den Thermoelementadapter (mit der angeschlossenen Thermoelementsonde) an die Eingangsanschlüsse (rot) und COM (schwarz) an. 4 Berühren Sie die Messoberfläche mit der Thermoelementsonde. 5 Lesen Sie die Anzeige. Keysight U1253B Schnellstarthandbuch...
Page 56: Frequenz-Und Frequenzzählermessungen
Frequenzzählermessung 1 Stellen Sie den Drehregler auf ein. 2 Drücken Sie , um die Frequenzzählerfunktion ( ) auszuwählen. Die Standard-Eingangssignalfrequenz wird durch 1 dividiert. Dies ermöglicht die Messung von Signalen mit einer maximalen Frequenz von 985 kHz. Keysight U1253B Schnellstarthandbuch...
Page 57 Bildschirm angezeigt). Dies ist für den höheren Frequenzbereich von bis zu 20 MHz geeignet. 6 Das Signal liegt außerhalb des Frequenzmessbereichs von 20 MHz des U1253B, wenn die Messwerte nach Schritt 5 immer noch instabil sind. – Verwenden Sie den Frequenzzähler für WARNUNG Niedrigspannungsanwendungen.
Page 58 Frequenzen zu wechseln (28 Frequenzen stehen zur Auswahl). 5 Drücken Sie auf oder , um den Arbeitszyklus anzupassen. Der Arbeitszyklus kann von 0,390625% bis 99,609375%, in Schritten von 0,390625%, eingestellt werden. Der angezeigte Arbeitszyklus hat eine Auflösung von 0,001%. Keysight U1253B Schnellstarthandbuch...
Page 59 All manuals and user guides at all-guides.com Keysight U1253B Multimetro con display OLED a vero RMS Guida rapida...
Page 60 1000 V Categoria IV 600 V per la CAT IV protezione da sovratensioni 600 V Per maggiori informazioni sulla sicurezza, consultare la Guida all’uso e alla manutenzione del multimetro OLED a vero RMS Keysight U1253B. Keysight U1253B Guida rapida...
Page 61 In caso di componenti mancanti o danneggiati, contattare il reparto vendite Keysight più vicino. Per ulteriori informazioni, consulare la Guida all’uso e alla manutenzione del multimetro OLED a vero RMS Keysight U1253B sul sito Web Keysight (www.keysight.com/find/handheld-tools). Prima di iniziare a eseguire una misurazione, AVVERTENZA assicurarsi che le connessioni dei terminali siano corrette per la particolare misurazione scelta.
Page 62: Carica Della Batteria
Accertarsi che la polarità del collegamento sia esatta. 4 Sul display sarà visualizzato un timer con conto alla rovescia di 10 secondi prima che sia avviata l'autodiagnosi. Il multimetro emetterà brevi segnali acustici quando è necessario caricare la batteria. Premere Keysight U1253B Guida rapida...
Page 63 – Una nuova batteria ricaricabile è fornita scarica e deve essere caricata prima dell'uso (fare riferimento a U1253B - Guida all'uso e alla manutenzione per istruzioni sulla ricarica). – Al primo utilizzo (o dopo un periodo prolungato di inutilizzo), la batteria ricaricabile può...
Page 64: Funzioni E Funzionalità
> 1 secondo. Il multimetro è in grado di registrare i dati da NOTA remoto. Per utilizzare questa funzione, è necessario un cavo IR-USB (U1173A, acquistato separatamente) e il software Keysight GUI Data Logger (scaricabile dal sito www.keysight.com/find/hhTechLib). Keysight U1253B Guida rapida...
Page 65: Terminali Di Ingresso E Protezione Da Sovraccarico
Resistenza < 0,3 A Capacitanza Temperatura Corrente (μA e mA) µA.mA Fusibile a intervento rapido da 440 mA/1000 V 30 kA Corrente (A) Fusibile a intervento rapido da 11 A/1000 V 30 kA Keysight U1253B Guida rapida...
Page 66: Esecuzione Di Misure Di Tensione
2 Collegare i puntali di misura rosso e nero rispettivamente ai terminali di ingresso V. mV (rosso) e COM (nero). 3 Misurare i punti di test e leggere il display. 4 Premere per visualizzare le doppie misurazioni. Il parametro può essere commutato consecutivamente. Keysight U1253B Guida rapida...
Page 67 2 Collegare i puntali di misura rosso e nero rispettivamente ai terminali di ingresso V. mV (rosso) e COM (nero). 3 Misurare i punti di test e leggere il display. 4 Premere per visualizzare le doppie misurazioni. Il parametro può essere commutato consecutivamente. Keysight U1253B Guida rapida...
Page 68 CC. 6 Tenere premuto per oltre 1 secondo per salvare le modifiche ed uscire dalla modalità Ed it. 7 Tenere premuto fino al riavvio dello strumento. A questo punto, il multimetro entra nella normale modalità operativa. Keysight U1253B Guida rapida...
Page 69 ATTENZIONE attivare il filtro per verificare la presenza di tensioni CC pericolose. Le tensioni CC visualizzate possono essere influenzate da componenti CA ad elevata frequenza. Pertanto, per ottenere una lettura corretta, è necessario utilizzare il filtro. Keysight U1253B Guida rapida...
Page 70: Esecuzione Di Misure Di Corrente
2 Collegare i puntali di misura rosso e nero rispettivamente ai terminali di ingresso µA.mA (rosso) e COM (nero) o A (rosso) e COM (nero). 3 Misurare i punti di test in serie con il circuito, quindi leggere il display. Keysight U1253B Guida rapida...
Page 71 µA.mA (rosso) e COM (nero). – Se la corrente è > 440 mA, collegare i puntali di misura rosso e nero ai terminali di ingresso A (rosso) e COM (nero). Keysight U1253B Guida rapida...
Page 72: Misurazione Della Resistenza, Della Conduttanza E Della Continuità
3 Misurare i punti di test (mettendo in parallelo il resistore), quindi leggere il display. 4 Premere per scorrere i test relativi alla continuità con segnalazione acustica ( ), alla conduttanza ( ) e alla resistenza ) come illustrato. Keysight U1253B Guida rapida...
Page 73: Esecuzione Di Misure Di Capacitanza E Di Temperatura
2 Collegare i puntali di misura rosso e nero rispettivamente ai terminali di ingresso (rosso) e COM (nero). 3 Collegare il puntale di misura rosso al terminale positivo del condensatore e il puntale di misura nero al terminale negativo. 4 Leggere il display. Keysight U1253B Guida rapida...
Page 74 (rosso) e COM (nero). 3 Collegare l’adattatore termocoppia (con la sonda della termocoppia ad esso collegata) ai terminali di ingresso (rosso) e COM (nero). 4 Toccare la superficie di misurazione con la sonda della termocoppia. 5 Leggere il display. Keysight U1253B Guida rapida...
Page 75: Misure Di Frequenza E Del Contatore Di Frequenze
2 Premere per selezionare la funzione del contatore di frequenze ( ). La frequenza predefinita del segnale in ingresso viene divisa per 1. In questo modo è possibile misurare segnali con una frequenza massima di 985 kHz. Keysight U1253B Guida rapida...
Page 76 20 MHz. 6 Il segnale supera la portata di misurazione della frequenza del modello U1253B pari a 20 MHz se la lettura è ancora instabile dopo il passaggio –...
Page 77: Risultato Onda Quadra
(è possibile scegliere tra 28 frequenze). 5 Premere per regolare il duty cycle. Il duty cycle può essere impostato tra 0,390625% e 99,609375%, con incrementi di 0,390625%. Il duty cycle visualizzato ha una risoluzione dello 0,001%. Keysight U1253B Guida rapida...
Page 78 All manuals and user guides at all-guides.com QUESTA PAGINA È STATA LASCIATA VOLUTAMENTE BIANCA. Keysight U1253B Guida rapida...
Page 79 All manuals and user guides at all-guides.com Keysight U1253B Multímetro True RMS OLED Guía de inicio rápido...
Page 80 1000 V Protección de sobretensión CAT IV de 600 V CAT IV 600 V Para obtener más información sobre seguridad, consulte la Guía del usuario y servicios del multímetro True RMS OLED U1253B de Keysight. Keysight U1253B Guía de inicio rápido...
Page 81 Keysight más cercana. Para obtener más información, consulte la Guía del usuario y servicios del multímetro True RMS OLED U1253B de Keysight en el sitio web de Keysight (www.keysight.com/find/handheld-tools). Asegúrese de que las conexiones de las terminales ADVERTENCIA sean las correctas para esa medición en particular...
Page 82 4 La pantalla mostrará un temporizador de cuenta regresiva de 10 segundos para que comience la prueba automática. El multímetro emitirá sonidos cortos de un solo tono para recordarle que recargue la batería. Presione Keysight U1253B Guía de inicio rápido...
Page 83 La batería recargable nueva se proporciona descargada y debe cargarse antes de su utilización (consulte la Guía de servicio del usuario de U1253B para obtener instrucciones sobre la carga). – Una vez que se la comienza a utilizar (o después de un período de almacenamiento prolongado)
Page 84 Se trata de un fenómeno normal con baterías recargables. Quite la batería recargable del dispositivo, vuelva a insertarla y repita el procedimiento de carga. Keysight U1253B Guía de inicio rápido...
Page 85: Funciones Y Características
Su multímetro tiene capacidad de registro de datos NOTA remoto. Para usar esta función, necesita un cable IR-USB (U1173A, adquirido por separado) y el Software Keysight GUI Data Logger (que puede descargarse en www.keysight.com/find/hhTechLib). Keysight U1253B Guía de inicio rápido...
Page 86 Corriente de corto circuito Resistencia < 0.3 A Capacitancia Temperatura Corriente (μA y mA) µA.mA Fusible de acción rápida de 440 mA/1000 V 30 kA Corriente (A) Fusible de acción rápida de 11 A/1000 V 30 kA Keysight U1253B Guía de inicio rápido...
Page 87: Cómo Realizar Mediciones De Tensión
2 Conecte los cables de prueba rojo y negro a las terminales de entrada V. mV (rojo) y COM (negro) respectivamente. 3 Controle los puntos de prueba y lea la pantalla. 4 Presione para mostrar mediciones duales. El parámetro puede cambiarse consecutivamente. Keysight U1253B Guía de inicio rápido...
Page 88 2 Conecte los cables de prueba rojo y negro a las terminales de entrada V. mV (rojo) y COM (negro) respectivamente. 3 Controle los puntos de prueba y lea la pantalla. 4 Presione para mostrar mediciones duales. El parámetro puede cambiarse consecutivamente. Keysight U1253B Guía de inicio rápido...
Page 89 CC. 6 Presione por más de 1 segundo para guardar los cambios y salir del modo Ed itar. 7 Mantenga presionado hasta que el multímetro se reinicie y vuelve al modo normal de funcionamiento. Keysight U1253B Guía de inicio rápido...
Page 90 CC peligrosas. Las tensiones de CC que se indiquen pueden estar afectadas por componentes de CA de alta frecuencia y deben filtrarse para que la medición sea correcta. Keysight U1253B Guía de inicio rápido...
Page 91: Cómo Realizar De Mediciones De Corriente
2 Conecte los cables de prueba rojo y negro a las terminales de entrada µA.mA (rojo) y COM (negro) o A (rojo) y COM (negro) respectivamente. 3 Controle los puntos de prueba en serie con el circuito y lea en la pantalla. Keysight U1253B Guía de inicio rápido...
Page 92 µA.mA (rojo) y COM (negro). – Si la corriente es > 440 mA, conecte los cables de prueba rojo y negro a las terminales de entrada A (rojo) y COM (negro). Keysight U1253B Guía de inicio rápido...
Page 93: Cómo Realizar Mediciones De Resistencia, Conductancia Y De Prueba De Continuidad
3 Controle los puntos de prueba (derivando el resistor) y lea la pantalla. 4 Presione para desplazarse por las pruebas de resistencia ( conductancia ( ) y continuidad ( audible, tal como se muestra. Keysight U1253B Guía de inicio rápido...
Page 94: Cómo Realizar Mediciones De Temperatura Y Capacitancia
(rojo) y COM (negro) respectivamente. 3 Coloque el cable de prueba rojo en la terminal positiva del condensador y el cable de prueba negro en la terminal negativa. 4 Lea el indicador. Keysight U1253B Guía de inicio rápido...
Page 95 3 Conecte el adaptador del termopar (con la sonda de termopar conectada a él) en las terminales de entrada (rojo) y COM (negro). 4 Toque la superficie de medición con la sonda de termopar. 5 Lea el indicador. Keysight U1253B Guía de inicio rápido...
Page 96: Mediciones De Frecuencia Y Contador De Frecuencia
2 Presione para seleccionar la función Contador de frecuencia ( ). La frecuencia predeterminada de la señal de entrada se divide por 1. Esto permite medir señales de hasta una frecuencia máxima de 985 kHz. Keysight U1253B Guía de inicio rápido...
Page 97 100 se mostrará en pantalla). Esto permite un rango de frecuencia mayor de hasta 20 MHz. 6 La señal está fuera del U1253B rango de medición de frecuencia de 20 MHz si la medición sigue inestable tras el paso –...
Page 98: Salida De Onda Cuadrada
5 Presione para ajustar el ciclo de trabajo. El ciclo de trabajo puede configurarse desde 0.390625% hasta 99.609375%, en pasos de 0.390625%. El ciclo de trabajo que se muestra tiene una resolución de 0.001%. Keysight U1253B Guía de inicio rápido...
Page 99 All manuals and user guides at all-guides.com Keysight U1253B True RMS OLED 萬用電錶快速入門指南...
Page 100 CAT III 「注意」通知代表發生危險狀況。它 1000 V 保護提醒您注意，如果沒有正確執行或遵守操作程序、作法或相關說明， CAT IV 可能會導致產品毀損或重要資料遺類別 IV 600 V 過壓保護 600 V 失。除非已經完全了解和滿足所指定的條件，否則請不要在出現「注意」通知的狀態下繼續進行。「警告」通知代表發生危險狀況。它提醒您注意，如果沒有正確執行或遵守操作程序、作法或相關說明，可能會導致人員受傷或死亡。除非已經完全了解或進行到所指定的狀況，否則請不要在出現「警告」通知的狀態下繼續進行。如需進一步瞭解安全方面的詳細資訊，請參閱《Keysight U1253B True RMS OLED 萬用電表使用者及維修指南》。 Keysight U1253B 快速入門指南...
Page 101 ✔ 4 mm 探針 ✔ 鱷魚夾 ✔ 印刷版快速入門指南 ✔ 可充電 8.4 V 電池 ✔ 電源線和 AC 轉接器 ✔ 校正證明如果有任何項目缺少或毀損，請聯絡您當地的 Keysight 營業處。如需詳細資訊，請參考 Keysight 網站 (www.keysight.com/find/handheld-tools) 上的萬用電表使用 Keysight U1253B True RMS OLED 者及維修指南。在進行任何量測之前，請確定特定量測選項的終端連接正確。為避免損壞此裝置，請勿超過輸入限制。 Keysight U1253B 快速入門指南...
Page 102 和終端。確定連接的極性正確。 4 顯示器會顯示 10 秒的倒數計時器以開始自我測試。萬用電錶會輸出短單音調聲音，提醒您為電池充電。按下以開始將電池充電，否則萬用電錶會在 10 秒後自動開始充電。如果電池容量超過 90%，建議您不要將電池充電。對於電池充電器，主電源供應電壓波動不可超過 ±10%。 Keysight U1253B 快速入門指南...
Page 103 大小 ) 執行電池充電。執行電池充電時，請中斷來自所有終端的測試引線。 – 確定依照正確的極性將電池正確地插入萬用電 – 錶中。新的充電電池在放電條件下，必須先充電再使用 ( 有 – 使用者和服務指南關充電指示，請參閱 U1253B )。初次使用 ( 或經過長時間存放 ) 的充電電池可能 – 需要三到四次的充/放電週期才會達到最高容量。若要進行放電，只需使用充電電池的電力操作萬用電表，直到萬用電表關閉或出現電量不足的警告為止。在對新的充電電池充電時，萬用電表可能會在十 – 分鐘後指示充電已完成。這是充電電池的正常現象。將充電電池從裝置取出，重新裝入充電電池，重複執行充電程序。 Keysight U1253B 快速入門指南...
Page 104 。啟動手動資料記錄按住 1 秒以上。檢視記錄資料按住 1 秒以上，然後按下或捲動記錄資料。清除記錄資料按住 1 秒以上，然後按住 1 秒以上。您的萬用電錶具備遠端記錄資料的能力。若要使用此項功能，您需要有一條 IR-USB 纜線 (U1173A，需另外購買 ) 以及「Keysight GUI 資料記錄器軟體」 ( 可在下載 )。 www.keysight.com/find/hhTechLib Keysight U1253B 快速入門指南...
Page 105 1000 Vrms 電壓 1000 Vrms 二極體 < 0.3 A 短路電流電阻電容溫度 440 mA / 1000 V 電流 (μA 和 mA) μA.mA 30 kA / 快熔保險絲 11 A / 1000 V 電流 (A) 30 kA / 快熔保險絲 Keysight U1253B 快速入門指南...
Page 106 All manuals and user guides at all-guides.com 執行電壓量測量測 AC 電壓 1 請將旋扭開關設定為。針對和模式，請按下以確認已出現在顯示幕中。 2 將紅色和黑色測試引線分別連接到輸入終端 V. mV ( 紅色 ) 和 COM ( 黑色 )。 3 探測測試點並讀取顯示值。 4 按下以顯示雙量測。參數可連續切換。 Keysight U1253B 快速入門指南...
Page 107 All manuals and user guides at all-guides.com 量測 DC 電壓在 DC 量測模式下，從混合信號量測 DC 電壓時，請確定已啟用濾波器 1 請將旋扭開關設定為或。確定已出現在顯示幕中。 2 將紅色和黑色測試引線分別連接到輸入終端 V. mV ( 紅色 ) 和 COM ( 黑色 )。 3 探測測試點並讀取顯示值。 4 按下以顯示雙量測。參數可連續切換。 Keysight U1253B 快速入門指南...
Page 108 可瀏覽至「DC Filter」選項。 4 按下可進入 Ed it 模式。 5 按下或可啟用 DC 濾波器。 6 按下超過 1 秒可儲存您所做的變更，並退出 Ed it 模式。 7 按住直到電錶重新啟動並恢復正常作業模式。為了避免可能造成觸電或人身傷害，請啟用濾波器，來確認是否有危險 DC 電壓存在。顯示的 DC 電壓可能會受高頻率 AC 分量的影響，所以必須進行過，以確保讀值準確。 Keysight U1253B 快速入門指南...
Page 109 在 DC 量測模式下，從混合信號量測 DC 電流時，請確定已啟用濾波器。量測 AC 電流 1 請將旋扭開關設定為或。按下以確定出現在顯示幕。 2 將紅色和黑色測試引線分別連接到輸入終端 µA.mA ( 紅色 ) 和 COM ( 黑色 ) 或 A ( 紅色 ) 和 COM ( 黑色 )。 3 探測與電路串聯的測試點，並讀取顯示值。 Keysight U1253B 快速入門指南...
Page 110 µA.mA ( 紅色 ) 和 COM ( 黑色 ) 或 A ( 紅色 ) 和 COM ( 黑色 )。 3 探測與電路串聯的測試點，並讀取顯示值。如果電流為 ≤ 440 mA，請將紅色和黑色測試引 – 線分別連接到輸入終端 µA.mA ( 紅色 ) 和 COM ( 黑色 )。如果電流大於 440 mA，請將紅色和黑色測試引 – 線分別連接輸入終端 A ( 紅色 ) 和 COM ( 黑色 )。 Keysight U1253B 快速入門指南...
Page 111 按下 SHIFT 1 請將旋扭開關設定為。 2 將紅色和黑色測試引線分別連接到輸入終端 Ω ( 紅色 ) 和 COM ( 黑色 )。 3 探測測試點 ( 藉由分流電阻器 ) 並讀取顯示值。 4 按下捲動蜂鳴聲的導通 ( )、電導 ( ) 和電阻測試 ( 、，或 )，如下所示。 Keysight U1253B 快速入門指南...
Page 112 All manuals and user guides at all-guides.com 執行電容和溫度量測電容 1 請將旋扭開關設定為。 2 將紅色和黑色測試引線分別連接到輸入終端 ( 紅色 ) 和 COM ( 黑色 )。 3 將紅色測試引線與電容器正極連接，將黑色測試引線與電容器負極連接。 4 讀取顯示值。 Keysight U1253B 快速入門指南...
Page 113 All manuals and user guides at all-guides.com 溫度 1 請將旋扭開關設定為。按下以選取溫度量測。 2 將紅色和黑色測試引線分別連接到輸入終端 ( 紅色 ) 和 COM ( 黑色 )。 3 將已連接熱耦合探針之熱耦合配接器插入輸入終端 ( 紅色 ) 和 COM ( 黑色 )。 4 使用熱耦合探針觸碰量測表面。 5 讀取顯示值。 Keysight U1253B 快速入門指南...
Page 114 All manuals and user guides at all-guides.com 頻率和頻率計數器量測頻率量測在 AC/DC 電壓或 AC/DC 電流量測時，您可以隨時按下來量測信號頻率。頻率計數器量測 1 請將旋扭開關設定為。 2 按下選取頻率計數器 ( ) 功能。預設的輸入信號頻率將除以 1。如此可以量測到的最大信號頻率達 985KHz。 3 將紅色和黑色測試引線分別連接到輸入終端 V ( 紅色 ) 和 COM ( 黑色 )。 4 探測測試點並讀取顯示值。 Keysight U1253B 快速入門指南...
Page 115 All manuals and user guides at all-guides.com 5 如果讀值不穩定或為零，請按下選取以 100 除的輸入信號頻率 (在顯示器上會顯示 ) 。此適合較高的頻率範圍，最大值為 20 MHz。如果在步驟 5 之後讀數仍不穩定，表示此信號超過 U1190A 頻率量測範圍的最大值 20 MHz。將頻率計數器用於低電壓應用產品。請勿在 AC 電力 – 系統上使用頻率計數器。如果輸入超過 30 Vpp，必須使用在電流或電壓量測 – 下 ( 非頻率計數器下 ) 可用的頻率量測模式。 Keysight U1253B 快速入門指南...
Page 116 方波輸出 1 請將旋扭開關轉到。 2 按下在主顯示幕上選擇週期 (%)。 3 預設的方波頻率為 600 Hz，如次顯示幕所示，並且其週期為 50%，如主顯示幕所示。 4 按下或捲動可用頻率 ( 有 28 個頻率可供選擇 )。 5 按下或以調整週期。週期的設置範圍為 0.390625% 到 99.609375%，每步驟為 0.390625%。顯示之週期的解析度為 0.001%。 Keysight U1253B 快速入門指南...
Page 117 All manuals and user guides at all-guides.com Keysight U1253B True RMS OLED 万用表快速入门指南...
Page 118 些条件的情况下，请勿继续执行小心标志所指示的任何操作。 “ 警告 ” 标志表示有危险。它要求在执行操作步骤时必须加以注意，如果不正确地执行操作或不遵守操作步骤，则可能导致人身伤亡。在没有完全理解指定的条件且不满足这些条件的情况下，请勿继续执行 “ 警告 ” 标志所指示的任何操作。有关进一步的安全详细信息，请参阅 Keysight U1253B True RMS OLED 万用表用户及维修指南。 Keysight U1253B 快速入门指南...
Page 119 ✔ 硅树脂测试引线 ✔ 4 mm 探头 ✔ 鳄鱼夹 ✔ 印刷版快速入门指南 ✔ 8.4V 充电电池 ✔ 电源线和交流适配器 ✔ 校准证书如果缺少任何物品或存在已损坏的物品，请联系离您最近的 Keysight 销售处。有关详细信息，请参阅 Keysight 网站 (www.keysight.com/find/handheld-tools) 上的 Keysight U1253B True RMS OLED 万用表用户及维修指南。在开始进行任何测量之前，请确保端子连接对于特定测量选择的正确性。为避免损坏本设备，请勿超出输入限值。 Keysight U1253B 快速入门指南...
Page 120 强烈建议您使用指定的 24 V DC 适配器（作为附件提供）来给充电电池充电。 1 从万用表拔下测试引线，然后将旋转开关转到位置。 2 将 DC 适配器插入电源插座中。 3 将 DC 适配器的红色 (+) 和黑色 (-) 香蕉形插头（4 mm 的插头）分别插入和端子。确保正负极连接正确。 4 显示屏上将针对自测开始显示一个 10 秒倒计时时钟。万用表将发出一声短音，提醒您要为电池充电。按开始给电池充电，否则万用表将自动在 10 秒钟之后开始充电。如果电池电量超过 90%，建议不要对电池充电。 Keysight U1253B 快速入门指南...
Page 121 – 在对电池充电时，断开所有端子的测试引线的连接。 – 请确保在万用表中正确地插入电池，并确保极性正确。 – 新的可充电电池处于已放电状态，在使用之前，必须对其进行充电（有关充电说明，请参考《U1253B 用户和维修指南》）。 – 首次（或在长时间储存之后）使用时，需要对可充电电池进行三到四个小时的充电 / 放电循环，才能使电池获得最大电量。要进行放电，只要在由可充电电池供电的情况下运行万用表，直到万用表关闭或出现电池电量低警告。 – 万用表可能会在对新的可充电电池充电十分钟后...
Page 122 ，持续时间大于 1 秒。按住查看记录的数据（持续时间大于 1 秒），按住按或滚动记录的数据。清除记录的数据（持续时间大于 1 秒），按住（持续时间大于 1 秒）。按住万用表能够进行远程数据记录。要使用此功能，您需要一根 IR-USB 电缆（U1173A，单独购买），以及 Keysight GUI Data Logger 软件（可从 www.keysight.com/find/hhTechLib 下载）。 Keysight U1253B 快速入门指南...
Page 123 All manuals and user guides at all-guides.com 输入端子和过载保护测量功能输入端子过载保护 1000 Vrms 电压 1000 Vrms 二极管 < 0.3 A 短路电流电阻电容温度 µA.mA 440 mA/1000 V 电流（µA 和 mA） 30 kA/ 快熔型保险丝 11 A/1000 V 电流 (A) 30 kA/ 快熔型保险丝 Keysight U1253B 快速入门指南...
Page 124 All manuals and user guides at all-guides.com 执行电压测量测量交流电压 1 将旋转开关设置为。对于和模式，请按以确保已在显示屏中显示。 2 将红色和黑色测试引线分别与输入端子 V. mV （红色）和 COM （黑色）连接。 3 探测测试点并读取显示值。 4 按以显示双测量。可以连续切换参数。 Keysight U1253B 快速入门指南...
Page 125 All manuals and user guides at all-guides.com 测量直流电压在 DC 测量模式下，从复合信号中测量 DC 电压时，请确保已启用滤波器。 1 将旋转开关设置为或。确保已在显示屏中显示。 2 将红色和黑色测试引线分别与输入端子 V. mV （红色）和 COM （黑色）连接。 3 探测测试点并读取显示值。 4 按以显示双测量。可以连续切换参数。 Keysight U1253B 快速入门指南...
Page 126 2 按滚动至菜单 6。或 3 按浏览 DC 滤波器选项。或 4 按进入编辑模式。 5 按启用 DC 滤波器。或 6 按 1 秒以上保存更改并退出编辑模式。 7 按住直至仪表重新启动并返回其正常操作模式。为了避免发生电击或造成人身伤害，请启用滤波器以验证是否存在危险 DC 电压。显示的 DC 电压会受高频率 AC 组件影响，必须进行滤波才能确保获得确的读数。 Keysight U1253B 快速入门指南...
Page 127 DC 测量模式下，从复合信号中测量 DC 电流时，请确保已启用滤波器。测量交流电流 1 将旋转开关设置为或。按以确保在显示屏中显示。 2 将红色和黑色测试引线分别与输入端子 µA.mA（红色）和 COM（黑色）或 A（红色）和 COM （黑色）连接。 3 探测与电路串联的测试点，并读取显示值。 Keysight U1253B 快速入门指南...
Page 128 2 将红色和黑色测试引线分别与输入端子 µA.mA（红色）和 COM（黑色）或 A（红色）和 COM （黑色）连接。 3 探测与电路串联的测试点，并读取显示值。 – 如果电流 ≤ 440 mA，请将红色和黑色测试引线分别与输入端子 µA.mA（红色）和 COM（黑色）连接。 – 如果电流 > 440 mA，请将红色和黑色测试引线分别与输入端子 A （红色）和 COM （黑色）连接。 Keysight U1253B 快速入门指南...
Page 129 All manuals and user guides at all-guides.com 进行电阻、电导和通断测量按 Shift 通断按 Shift 1 将旋转开关设置为。 2 将红色和黑色测试引线分别与输入端子 Ω（红色）和 COM （黑色）连接。 3 探测测试点（通过并联电阻器），并读取显示值。 4 按可在通断测试 ( )、电导测试 ) 和电阻测试（、或）之间滚动，如图所示。 Keysight U1253B 快速入门指南...
Page 130 All manuals and user guides at all-guides.com 执行电容和温度测量电容 1 将旋转开关设置为。 2 将红色和黑色测试引线分别与输入端子（红色）和 COM （黑色）连接。 3 将红色测试引线与电容器正端子连接，将黑色测试引线与电容器负端子连接。 4 读取显示值。 Keysight U1253B 快速入门指南...
Page 131 1 将旋转开关设置为。按选择温度测量。 2 将红色和黑色测试引线分别与输入端子（红色）和 COM （黑色）连接。 3 将热电偶适配器（连接有热电偶探头）插入到输入端子（红色）和 COM （黑色）。 4 使用热电偶探头接触测量表面。 5 读取显示值。 Keysight U1253B 快速入门指南...
Page 132 All manuals and user guides at all-guides.com 频率和频率计数器测量频率测量在交流 / 直流电压或交流 / 直流电流测量期间，您可以在任何时间按来测量信号频率。频率计数器测量 1 将旋转开关设置到。 2 按可选择频率计数器 ( ) 功能。默认的输入信号频率将除以 1。这允许测量的信号的最大频率高达 985 kHz。 3 将红色和黑色测试引线分别与输入端子 V（红色）和 COM （黑色）连接。 4 探测测试点并读取显示值。 Keysight U1253B 快速入门指南...
Page 133 All manuals and user guides at all-guides.com 5 如果读数不稳定或为零，按可选择输入信号频率除以 100（将显示在显示屏上）。这适合于更高的频率范围，最大值为 20 MHz。如果在步骤 5 之后读数仍不稳定，则说明此信号超出 U1253B 频率测量范围最大值 20 MHz。 – 使用频率计数器处理低电压应用。请永远不要在交流电力线系统上使用频率计数器。 – 对于超过 30 Vpp 的输入，需要使用电流或电压测量下的频率测量模式，而不是频率计数器。 Keysight U1253B 快速入门指南...
Page 134 方波输出 1 将旋转开关转到。 2 按可在主显示屏上选择占空比 (%)。 3 默认的方波频率为 600 Hz （如副显示屏所示），并且其占空比为 50% （如主显示屏所示）。 4 按滚动到可用的频率（有 28 种频率或可供选择）。 5 按调整占空比。可以按 0.390625% 或步阶，将占空比的范围设置为从 0.390625% 到 99.609375%。所显示的占空比的解析度为 0.001%。 Keysight U1253B 快速入门指南...
Page 135 All manuals and user guides at all-guides.com Keysight U1253B 真の実効値 OLED マルチメータクイック・スタート・ガイド...
Page 136 圧保護安全に関する注意事項 Category IV 600 V 過電圧 CAT IV 600 V 保護注意の表示は、危険を表します。ここに示す操作手順や規則などを正しく実行または遵守しないと、製品の損傷または重要なデータの損失を招くおそれがあります。指定された条件を完全に理解し、それが満たされていることを確認するまで、注意の指示より先に進まないでください。警告の表示は、危険を表します。ここに示す操作手順や規則などを正しく実行または遵守しないと、怪我または死亡のおそれがあります。指定された条件を完全に理解し、それが満たされていることを確認するまで、警告の指示より先に進まないでください。詳細な安全情報については、Keysight U1253B OLED 真の実効値マルチメータ・ユーザーズ・サービス・ガイドを参照してください。 Keysight U1253B クイック・スタート・ガイド...
Page 137 ✔ 4 mm プローブ ✔ ワニ口クリップ ✔ 印刷版クイック・スタート・ガイド ✔ 充電式 8.4 V 電池 ✔ 電源コードおよび AC アダプタ ✔ 校正証明書欠けている付属品または損傷している付属品がある場合には、最寄りの Keysight 営業所にお問い合わせください。詳細情報については、Keysight Web サイトの Keysight U1253B OLED 真の実効値マルチメータ・ユーザーズ・サービス・ガイドを参照してください（www.keysight.co.jp/find/handheld-tools）。測定前には、選択した測定に対して端子接続が正しいことを確認してください。デバイスへの損傷を避けるため、入力リミットを超えないようにしてください。 Keysight U1253B クイック・スタート・ガイド...
Page 138 All manuals and user guides at all-guides.com 電池の充電充電式電池の充電には、アクセサリとして付属する指定の 24 V DC アダプタを使用することを強くお勧めします。 1 マルチメータからテスト・リードを取り外し、ロータリ・スイッチを位置まで回します。 2 DC アダプタを電源コンセントに差し込みます。 3 DC アダプタの赤（＋）のバナナ・プラグ（4 mm プラグ）を端子に、黒（－）のプラグを端子に差し込みます。接続の極性が正しいことを確認してください。 4 ディスプレイにセルフテストが始まるまでの 10 秒間のカウントダウン・タイマが表示されます。マルチメータは、電池の充電を知らせる短い単一トーンのサウンドを発生 Keysight U1253B クイック・スタート・ガイド...
Page 139 位置から回転させないでください。 – 充電できる電池は、7.2 V または 8.4 V のニッケル水素充電式電池（9 V サイズ）だけです。 – 電池を充電する際は、すべての端子からテスト・リードを取り外してください。 – 電池をマルチメータに正しく挿入し、＋と－の極性が正しいことを確認してください。 – 新しい充電式電池は、放電した状態で届くので、使用する前に充電してください（充電手順については、『U1253B ユーザーズ／サービス・ガイド』参照してください）。 – 初回ご利用時（または長期保管後）には、充電式電池を最大容量まで充電するのに、3 ～ 4 時間の充電／放電サイクルを要する場合があります。放するには、シャット・ダウンするか、電池消耗警告が表示されるまで、充電式電池の電力でマルチメータを動作させます。 – マルチメータによって、新しい充電式電池の充電が完了するまでに 10 分程度かかる場合があります。これは、充電式電池では通常の現象で...
Page 140 を押します。測定範囲の変更を押します。オートレンジをオンを 1 秒以上押します。デュアル・ディスプレイをオンを押します。手動データ・ロギングの開始を 1 秒以上押します。ログ・データの表示を 1 秒以上押し、またはを押してログ・データをスクロールします。ログ・データのクリアを 1 秒以上押し、を 1 秒以上押します。マルチメータにはリモート・データ・ロギング機能があります。この機能を使用するには、IR-USB ケーブル（U1173A、別売）と Keysight GUI Data Logger ソフトウェア（www.keysight.co.jp/find/ hhTechLib からダウンロード可能）が必要です。 Keysight U1253B クイック・スタート・ガイド...
Page 141 All manuals and user guides at all-guides.com 入力端子と過負荷保護測定機能入力端子過負荷保護 1000 Vrms 電圧 1000 Vrms ダイオード < 0.3 A 短絡電流抵抗キャパシタンス温度電流（μA および mA） μA.mA 440 mA/1000 V 30 kA 高速作動ヒューズ 11 A/1000 V 30 kA 高速電流（A）作動ヒューズ Keysight U1253B クイック・スタート・ガイド...
Page 142 All manuals and user guides at all-guides.com 電圧測定の実行 AC 電圧の測定 1 ロータリ・スイッチをに設定します。およびモードの場合、を押してディスプレイにが表示されることを確認します。 2 赤のテスト・リードと黒のテスト・リードをそれぞれ入力端子 V. mV（赤）と COM （黒）に接続します。 3 テスト・ポイントをプロービングし、表示を読み取ります。を押して、デュアル測定を表示します。パラメータは、連続的に切り替えられます。 Keysight U1253B クイック・スタート・ガイド...
Page 143 All manuals and user guides at all-guides.com DC 電圧の測定アナログ／デジタル混載信号の DC 電圧を DC 測定モードで測定する場合は、フィルタがオンになっていることを確認します。 1 ロータリ・スイッチをまたはに設定します。ディスプレイにが表示されることを確認します。 2 赤のテスト・リードと黒のテスト・リードをそれぞれ入力端子 V. mV（赤）と COM （黒）に接続します。 3 テスト・ポイントをプロービングし、表示を読み取ります。を押して、デュアル測定を表示します。パラメータは、連続的に切り替えられます。 Keysight U1253B クイック・スタート・ガイド...
Page 144 All manuals and user guides at all-guides.com フィルタの使用を 1 秒より長く押して、マルチメータの Setup メニューに入ります。またはを押して、メニュー 6 にスクロールします。またはを押して、DC フィルタのオプションを表示します。を押して EDIT モードに入ります。またはを押して、DC フィルタをオンにします。を 1 秒より長く押して、変更を保存し Ed it モードを終了します。 7 メータがリスタートしてノーマル動作モードになるまで、を押し続けます。 Keysight U1253B クイック・スタート・ガイド...
Page 145 All manuals and user guides at all-guides.com 感電事故や怪我を防ぐために、人体に危険な DC 電圧の存在を確認するためのフィルタをオンにします。表示される DC 電圧は、高周波 AC 成分の影響をける可能性があるため、正確な読み値を得るには、フィルタする必要があります。 Keysight U1253B クイック・スタート・ガイド...
Page 146 All manuals and user guides at all-guides.com 電流測定の実行現在の測定を実行するには、下の図に示すようにマルチメータをセットアップします。アナログ／デジタル混載信号の DC 電流を DC 測定モードで測定する場合は、フィルタがオンになっていることを確認します。 AC 電流の測定 1 ロータリ・スイッチをまたはに設定します。を押して、ディスプレイにが表示されることを確認します。 2 赤のテスト・リードと黒のテスト・リードをそれぞれ入力端子 μA.mA（赤）と COM （黒）または A（赤）と COM（黒）に接続します。 3 回路と直列にテスト・ポイントをプロービングし、表示を読み取ります。 Keysight U1253B クイック・スタート・ガイド...
Page 147 DC 電流の測定 1 ロータリ・スイッチをまたはに設定します。ディスプレイにが表示されることを確認します。 2 赤のテスト・リードと黒のテスト・リードをそれぞれ入力端子 μA.mA（赤）と COM （黒）または A（赤）と COM（黒）に接続します。 3 回路と直列にテスト・ポイントをプロービングし、表示を読み取ります。 – 電流が 440 mA 以下の場合は、赤と黒のテスト・リードを入力端子 μA.mA（赤）と COM （黒）に接続します。 – 電流が 440 mA を超える場合は、赤と黒のテスト・リードを入力端子 A（赤）と COM（黒）に接続します。 Keysight U1253B クイック・スタート・ガイド...
Page 148 All manuals and user guides at all-guides.com 抵抗、コンダクタンス、導通測定の実行 SHIFT を押す可聴導通 SHIFT を押す 1 ロータリ・スイッチをに設定します。 2 赤のテスト・リードと黒のテスト・リードをそれぞれ入力端子 Ω（赤）と COM（黒）に接続します。 3 テスト・ポイントを（抵抗の両端で）プロービングし、表示を読み取ります。を押して、可聴導通（）、コンダクタンス（）、抵抗テスト（、、）をスクロールします。 Keysight U1253B クイック・スタート・ガイド...
Page 149 All manuals and user guides at all-guides.com キャパシタンスおよび温度測定の実行キャパシタンス 1 ロータリ・スイッチをに設定します。 2 赤のテスト・リードと黒のテスト・リードをそれぞれ入力端子（赤）と COM（黒）に接続します。 3 赤のテスト・リードをキャパシタの正の端子、黒のテスト・リードを負の端子に接続します。 4 表示を読み取ります。 Keysight U1253B クイック・スタート・ガイド...
Page 150 All manuals and user guides at all-guides.com 温度 1 ロータリ・スイッチをに設定します。を押して、温度測定を選択します。 2 赤のテスト・リードと黒のテスト・リードをそれぞれ入力端子（赤）と COM（黒）に接続します。 3 熱電対アダプタ（熱電対プローブを接続）を入力端子（赤）と COM（黒）に差し込みます。 4 熱電対プローブを測定表面に触れます。 5 表示を読み取ります。 Keysight U1253B クイック・スタート・ガイド...
Page 151 All manuals and user guides at all-guides.com 周波数および周波数カウンタ測定の実行周波数測定 AC/DC 電圧または AC/DC 電流測定の途中でを押すことにより、いつでも信号の周波数を測定できます。周波数カウンタ測定 1 ロータリ・スイッチをに設定します。を押して周波数カウンタ（）機能を選択します。デフォルトでは、入力信号周波数は 1 で分周されます。これにより、最大周波数 985 kHz の信号を測定できます。 3 赤のテスト・リードと黒のテスト・リードをそれぞれ入力端子 V（赤）と COM（黒）に接続します。 Keysight U1253B クイック・スタート・ガイド...
Page 152 を読み取ります。 5 測定値が安定しないか 0 の場合は、を押して、入力信号周波数を 100 で分周します（ディスプレイにはが表示されます）。これにより、最大 20 MHz の高い周波数レンジが得られます。ステップ 5 を実行しても表示値が安定しない場合は、信号が U1253B の周波数測定範囲である 20 MHz を超えています。 – 周波数カウンタは、低電圧アプリケーションに使用します。AC 電源ライン・システムに対しては、絶対に周波数カウンタを使用しないでください。 – 入力が 30 Vpp を超える場合は、周波数カウンタの代わりに、電流または電圧測定の下にある周波数測定モードを使用する必要があります。 Keysight U1253B クイック・スタート・ガイド...
Page 153 All manuals and user guides at all-guides.com 方形波出力 1 ロータリ・スイッチをまで回します。を押して、1 次ディスプレイでデューティ・サイクル（％）を選択します。 3 デフォルトの方形波周波数はセカンダリ・ディスプレイに表示されるように 600 Hz であり、デューティ・サイクルはプライマリ・ディスプレイに表示されるように 50％です。またはを押して、使用可能な周波数をスクロールします（28 の周波数から選択できます）。またはを押して、デューティ・サイクルを調整します。デューティ・サイクルは、 0.390625％～ 99.609375％の範囲で、 0.390625％刻みで設定できます。表示されるデューティ・サイクルの分解能は 0.001％です。 Keysight U1253B クイック・スタート・ガイド...
Page 154 All manuals and user guides at all-guides.com これは空白のページです。 Keysight U1253B クイック・スタート・ガイド...
Page 155 All manuals and user guides at all-guides.com Keysight U1253B True RMS OLED 멀티미터 빠른 시작 설 명서...
Page 156 등에 주의를 요합니다 . 발생한 상황을 완전히 이해하여 해결하 기 전에는 경고 고지 이후 내용으 로 넘어가지 마십시오 . 안전 정보에 대한 자세한 내용은 Keysight U1253B True RMS OLED 멀티 를 참조하십시오 . 미터 사용자 및 서비스 설명서 Keysight U1253B 빠른 시작 설명서...
Page 157 ✔ 빠른 시작 설명서 책자 ✔ 충전용 8.4V 배터리 ✔ 전원 코드 및 AC 어댑터 ✔ 교정 증명서 빠지거나 손상된 품목이 있으면 가까운 Keysight 영업 사무소로 연락하십시오 . 자세한 정보는 Keysight 웹 사이트 (www.keysight.com/find/handheld-tools) 에서 Keysight U1253B True RMS OLED 멀티미터...
Page 158 4 디스플레이에 자가 검사가 시작될 때까지 10 초를 카운트다운합니다 . 멀티미터에서 짧은 단음이 울려 배터리를 충전할 것을 알려줍니 다 . 를 눌러 배터리 충전을 시작하거나 , 그렇지 않으면 10 초 후 멀티미터가 자동으로 충전을 시작합니다 . 배터리 용량이 90% 이상 Keysight U1253B 빠른 시작 설명서...
Page 159 새 충전용 배터리 충전 시 멀티미터에서 10 분 정도 후에 충전 완료 표시가 나타나게 됩니다 . 이는 충전용 배터리에서 나타나는 일반적인 현 상입니 . 장치에서 충전용 배터리를 분리하고 다 시 넣은 다음 충전 절차를 반복합니다 . Keysight U1253B 빠른 시작 설명서...
Page 160: 기능 및 특징
기록된 데이터를 지웁니다 . 1 초 이상 누릅니다 . 이 멀티미터는 원격 데이터 로깅을 할 수 있습니다 . 이 기능을 사용하려면 IR-USB 케이블 (U1173A, 별 도 구매 ) 과 Keysight GUI Data Logger 소프트웨어 (www.keysight.com/find/hhTechLib 에서 다운로드 ) 가 필요합니다 .
Page 161 입력 단자 및 과부하 보호 측정 기능 입력 단자 과부하 보호 1000Vrms 전압 1000Vrms 다이오드 < 0.3A 단락 전류 저항 캐패시턴스 온도 µA.mA 440mA/1000V 전류 (µA 및 mA) 30kA/ 고속 액팅 퓨즈 11A/1000V 전류 (A) 30kA/ 고속 액팅 퓨즈 Keysight U1253B 빠른 시작 설명서...
Page 162: 전압 측정 실행
2 빨간색 및 검은색 테스트 리드를 V. mV ( 빨강 ) 및 COM( 검정 ) 입력 단자에 각각 연 결합니다 . 3 테스트 포인트를 프로빙하고 디스플레이를 읽습니다 . 를 눌러 이중 측정을 표시합니다 . 파라미 터는 연속적으로 전환될 수 있습니다 . Keysight U1253B 빠른 시작 설명서...
Page 163 2 빨간색 및 검은색 테스트 리드를 V. mV ( 빨강 ) 및 COM( 검정 ) 입력 단자에 각각 연 결합니다 . 3 테스트 포인트를 프로빙하고 디스플레이를 읽습니다 . 를 눌러 이중 측정을 표시합니다 . 파라 미터는 연속적으로 전환될 수 있습니다 . Keysight U1253B 빠른 시작 설명서...
Page 164 있으면 정상 작동 모드로 돌아갑니다 . 감전이나 부상을 방지하려면 필터를 활성화하여 위 험 DC 전압이 없는지 확인하십시오 . 표시된 DC 전 압은 고주파 AC 구성 요소에 영향을 받을 수 있으 , 정확한 판독값이 나오도록 필터링되어야 합니다 . Keysight U1253B 빠른 시작 설명서...
Page 165: 전류 측정 실행
2 빨간색 및 검은색 테스트 리드를 µA.mA ( 빨강 ) 및 COM( 검정 ) 또는 A( 빨강 ) 및 COM( 검정 ) 입력 단자에 각각 연결합니다 . 3 테스트 포인트를 회로와 직렬로 프로빙하고 디스플레이를 읽습니다 . Keysight U1253B 빠른 시작 설명서...
Page 166 트 리드를 µA.mA( 빨강 ) 및 COM( 검정 ) 입력 단 자에 각각 연결합니다 . – 전류가 > 440mA 일 경우 빨간색 및 검은색 테스트 리드를 A( 빨강 ) 및 COM( 검정 ) 입력 단자에 각 각 연결합니다 . Keysight U1253B 빠른 시작 설명서...
Page 167: 저항 , 컨덕턴스 및 연속성 측정 수행
COM ( 검정 ) 입력 단자에 각각 연결합니다 . 3 ( 저항기를 분로시켜 ) 테스트 포인트를 프로 빙하고 디스플레이를 읽습니다 . 를 눌러 가청 연속성 ( ), 컨덕턴 스 ( ) 및 저항 테스트 ( 또는 사이를 이동하십시오 . Keysight U1253B 빠른 시작 설명서...
Page 168 2 빨간색 및 검은색 테스트 리드를 ( 빨강 ) 및 COM( 검정 ) 입력 단자에 각각 연결합니다 . 3 캐패시터의 양 단자에 빨간색 테스트 리드를 , 음 단자에 검은색 테스트 리드를 연결합니다 . 4 디스플레이를 읽습니다 . Keysight U1253B 빠른 시작 설명서...
Page 169 COM( 검정 ) 입력 단자에 각각 연결합니다 . 3 ( 열전쌍 프로브가 연결된 ) 열전쌍 어댑터를 ( 빨강 ) 및 COM( 검정 ) 입력 단자에 연결합 니다 . 4 열전쌍 프로브를 측정 표면에 접촉시킵니다 . 5 디스플레이를 읽습니다 . Keysight U1253B 빠른 시작 설명서...
Page 170: 주파수 및 주파수 카운터 측정
니다 . 그러면 최고 주파수 985kHz 신호까지 측 정할 수 있습니다 . 3 빨간색 및 검은색 테스트 리드를 V( 빨강 ) 및 COM( 검정 ) 입력 단자에 각각 연결합니다 . 4 테스트 포인트를 프로빙하고 디스플레이를 읽습니다 . Keysight U1253B 빠른 시작 설명서...
Page 171 이 디스플레이에 나타납니다 ). 이것 은 최대 20MHz 의 높은 주파수 범위에 적용됩 니다 . 단계를 수행한 후에도 판독값이 불안정하면 신호가 20MHz 의 U1253B 주파수 측정 범위 를 벗어난 것입니다 . – 저전압 어플리케이션에는 주파수 카운터를 사용하 십시오 . AC 전원 라인 시스템에는 주파수 카운터를...
Page 172 (28 개 주파수 선택 가능 ) 를 확인할 수 있습 니다 . 를 눌러 듀티 사이클을 조정합니다 . 또는 듀티 사이클 설정 범위는 0.390625% 의 단계 에서 0.390625% ~ 99.609375% 입니다 . 표시 되는 듀티 사이클은 0.001% 의 분해능을 갖습 니다 . Keysight U1253B 빠른 시작 설명서...
Page 173 All manuals and user guides at all-guides.com Keysight U1253B Multímetro RMS OLED real Guia de início rápido...
Page 174 Proteção contra CAT IV sobretensão de 600 V da 600 V Categoria IV Para mais detalhes de informações de segurança, consulte Guia de serviço e do usuário do multímetro True RMS OLED Keysight U1253B. Keysight U1253B Guia de início rápido...
Page 175 Keysight. Para informações mais detalhadas, consulte Guia de serviço e do usuário do multímetro True RMS OLED Keysight U1253B no site da Keysight s (www.keysight.com/find/handheld-tools). Assegure-se de que as conexões dos terminais sejam AVISO as corretas para a medição em particular antes de...
Page 176: Carga Da Bateria
Verifique se a polaridade da conexão está correta. 4 A exibição mostrará uma contagem regressiva de 10 segundos para o início do autoteste. O multímetro emitirá sons breves para lembrá-lo de carregar a bateria. Pressione Keysight U1253B Guia de início rápido...
Page 177 – Está incluída uma bateria recarregável nova, que virá descarregada e deverá ser carregada antes do uso (consulte o Guia de Usuário e Serviço do U1253B para obter instruções de carregamento). – Na primeira utilização (ou após um período prolongado de armazenamento), a bateria recarregável poderá...
Page 178 O multímetro pode indicar que a carga está CUIDADO completa após dez minutos de carregamento de uma bateria nova recarregável. Essa é uma situação normal de baterias recarregáveis. Retire a bateria recarregável do dispositivo, reinsira-a e repita o procedimento de carga. Keysight U1253B Guia de início rápido...
Page 179: Funções E Recursos
O multímetro pode fazer log remoto de dados. Para NOTA usar esse recurso, você irá precisar de um cabo IR-USB (U1173A, adquirido separadamente) e o software Keysight GUI Data Logger Software (que pode ser baixado de www.keysight.com/find/hhTechLib). Keysight U1253B Guia de início rápido...
Page 180: Terminais De Entrada E Proteção Contra Sobrecarga
< 0,3 A - corrente de curto Resistência circuito Capacitância Temperatura Corrente (μA e mA) µA.mA Fusível de 440 mA/1.000 V 30 kA de ação rápida Corrente (A) Fusível de 11 A/1.000 V 30 kA de ação rápida Keysight U1253B Guia de início rápido...
Page 181: Medições De Tensão
V. mV (verm.) e COM (preto) respectivamente. 3 Aplique as pontas de prova nos pontos de medida e leia o mostrador. 4 Pressione para exibir as medidas duplas. Os parâmetros podem ser alternados consecutivamente. Keysight U1253B Guia de início rápido...
Page 182 V. mV (verm.) e COM (preto) respectivamente. 3 Aplique as pontas de prova nos pontos de medida e leia o mostrador. 4 Pressione para exibir as medidas duplas. Os parâmetros podem ser alternados consecutivamente. Keysight U1253B Guia de início rápido...
Page 183 Filtro CC. 6 Pressione por mais de um segundo para salvar as alterações e sair do modo Ed it. 7 Mantenha pressionado até que o medidor reinicialize e retorne ao seu modo de operação normal. Keysight U1253B Guia de início rápido...
Page 184 CC perigosas, habilite o Filtro. As tensões CC exibidas podem ser influenciadas por componentes de CA de alta frequência e devem ser filtradas, garantindo uma leitura precisa. Keysight U1253B Guia de início rápido...
Page 185: Medidas De Corrente
2 Conecte as pontas de prova vermelha e preta aos terminais de entrada µA.mA (vermelho) e COM (preto) ou A (verm.) e COM (preto), respectivamente. 3 Conecte as pontas de prova em série com o circuito e leia o mostrador. Keysight U1253B Guia de início rápido...
Page 186 µA.mA (vermelho) e COM (preto). – Se a corrente for > 440 mA, conecte as pontas de prova vermelha e preta aos terminais de entrada A (vermelho) e COM (preto). Keysight U1253B Guia de início rápido...
Page 187: Medidas De Resistência, Condutância E Continuidade
COM (preto), respectivamente. 3 Conecte as pontas de prova (aplicando-as no resistor) e leia o mostrador. 4 Pressione para selecionar entre os testes de continuidade audível ( condutância ( ) e resistência ( ) como mostrado. Keysight U1253B Guia de início rápido...
Page 188: Medidas De Capacitância E De Temperatura
2 Conecte as pontas de prova vermelha e preta aos terminais de entrada (vermelho) e COM (preto), respectivamente. 3 Conecte a ponta de prova vermelha ao terminal positivo do capacitor e a preta ao terminal negativo. 4 Leia o mostrador. Keysight U1253B Guia de início rápido...
Page 189 (vermelho) e COM (preto). 4 Toque a superície de medição com a ponta de prova do termopar. 5 Leia o mostrador. Keysight U1253B Guia de início rápido...
Page 190: Medidas De Frequência E Contador De Freqüência
1 Posicione a chave rotativa em 2 Pressione para selecionar a frequência. função contador ( ). A freqüência do sinal de entrada padrão é dividida por 1. Isso permite medir sinais com frequência máxima até 985 kHz. Keysight U1253B Guia de início rápido...
Page 191 Isso permite medir um intervalo mais alto de freqüências até 20 MHz. 6 O sinal estará fora do intervalo de freqüência mensurável de 20 MHz do U1253B se a leitura continuar instável depois da etapa –...
Page 192: Saída De Onda Quadrada
(há 28 opções). 5 Pressione para ajustar o ciclo de serviço. O ciclo de serviço pode ser ajustado de 0,390625% a 99,609375%, em passos de 0,390625%. O ciclo de serviço exibido tem uma resolução de 0,001%. Keysight U1253B Guia de início rápido...
Page 193 All manuals and user guides at all-guides.com This information is subject to change without notice. Always refer to the Keysight website for the latest revision. © Keysight Technologies 2009-2017 Edition 6, June 1, 2017 Printed in Malaysia *U1253-90045* U1253-90045 www.keysight.com...
