Comelit Ultra Simplebus2 Technical Manual page 4

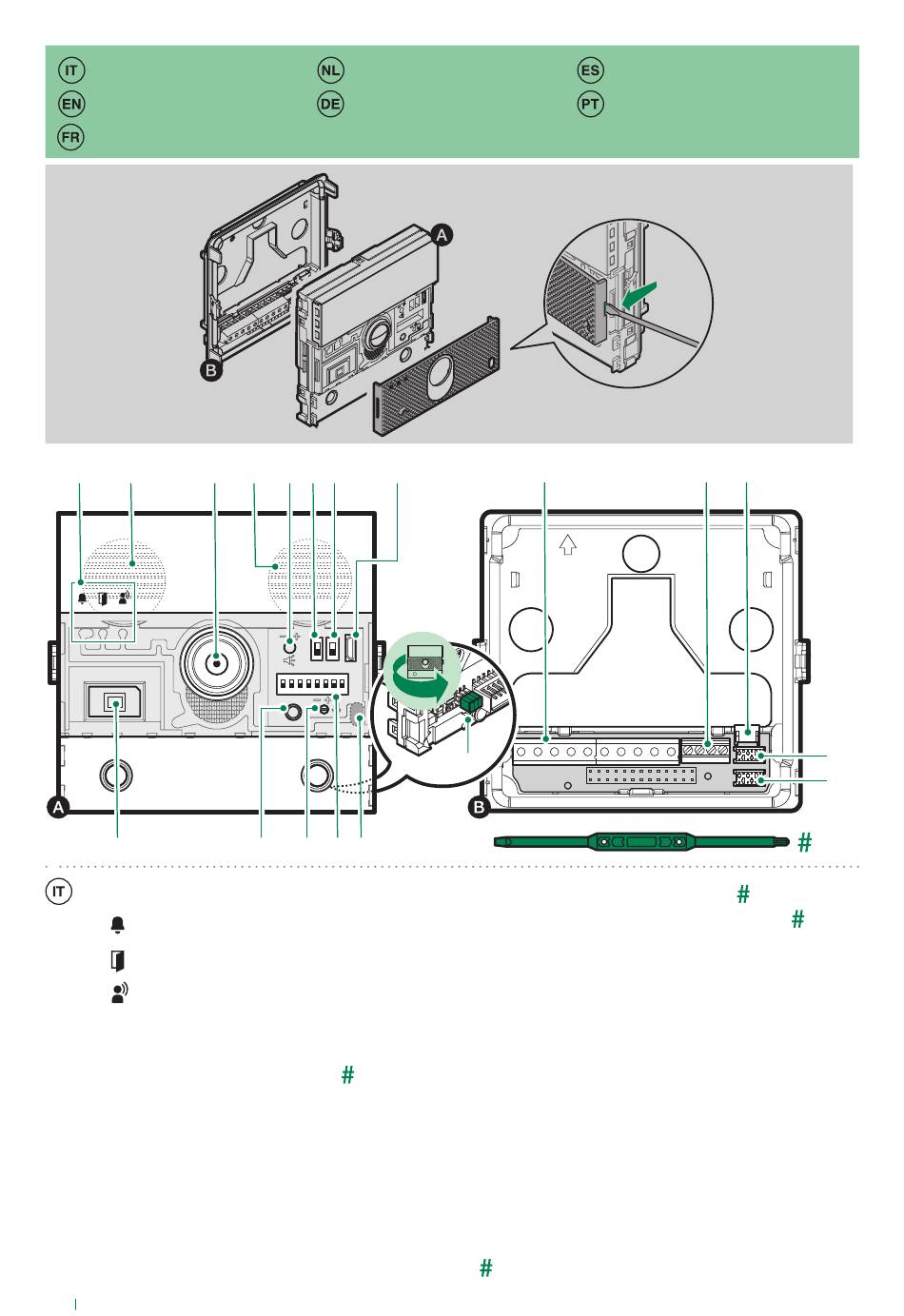

Descrizione
Description
Description
1. 2. 3.
13.
1. LED di segnalazione
chiamata inviata (verde)
impianto occupato (rosso)
apriporta attivato
fonica attiva
2. Altoparlanti
3. Telecamera a colori
4. Regolazione volume altoparlante
5. S1 Selettore programmazione pulsanti
6. S2 Selettore programmazioni speciali
7. Ingresso micro USB per programmazione
tramite computer
8. Jumper per gestione alimentazione (rimuovere in
caso di alimentazione separata)
9. Sensore crepuscolare
10. Dip Switch di indirizzamento e programmazione
4
Beschrijving
Beschreibung
2. 4. 5. 6. 7.
12. 11. 10. 9.
Descripción
Descrição
14.
UP
8.
11. Regolazione volume microfono
12. Pulsante di conferma programmazione
13. Microfono digitale
14. Morsettiera di connessione:
RTE ingresso programmabile RTE (ingresso apriporta
locale) o DO (segnalazione porta aperta)
GND SE- negativo di riferimento ingresso RTE e
serratura
SE+ connessione per serratura elettrica
NO NC COM contatti relé
V- V+ alimentazione
LL connessione linea bus
15. Morsettiera ethernet da utilizzare solo in presenza
di moduli aggiuntivi provvisti di rete LAN
16. Connettore per collegamento moduli aggiuntivi
provvisti di rete LAN
17. 18. Connettore per collegamento moduli aggiuntivi
Usare cacciavite a corredo
15. 16.
17.
18.
