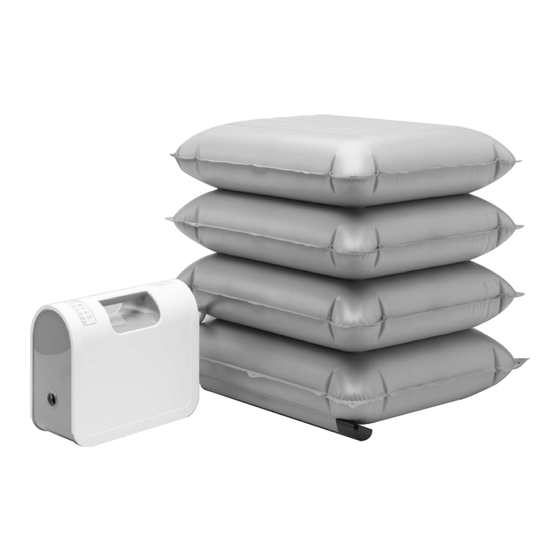

ELK LIFTING CUSHION
USER INSTRUCTIONS
ENGLISH
DEUTSCH
FRANCAIS
NEDERLANDS

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the MANGAR and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Winncare MANGAR

Summary of Contents for Winncare MANGAR

  • Page 1 MANGAR ELK LIFTING CUSHION USER INSTRUCTIONS ENGLISH DEUTSCH FRANCAIS NEDERLANDS...

  • Page 2: Table Of Contents

    English Pg 2 Deutsch S 12 Français P 22 Nederlands P 32 Table of Contents Warnings ..........................3 Intended Use ......................... 3 Standard Product Contents ....................3 Positioning the ELK ........................ 4 Transferring the patient onto the ELK .................. 5 Connecting the 4-way Hand Control and Airflo 24 ..............

  • Page 3: Warnings

    Intended Use The Mangar Elk is a four section emergency lifting cushion, which when operated by a person experienced in its use, is designed to lift a patient from the floor to an elevated sitting position.

  • Page 4: Positioning The Elk

    Positioning the ELK • Place the patient in the recovery position if they are unable to transfer themselves onto the ELK. • Unroll the ELK by unclipping the flap (A fig.1) from the ends of the stability bar (B). • Remove the end cap and then the stability bar from its pocket (B fig.

  • Page 5: Transferring The Patient Onto The Elk

    Transferring the patient onto the ELK • Roll the patient over onto the ELK (fig. 5). • Carry on rolling until the patient is lying fully and squarely on the ELK (fig. 6). • Unfold the folded over edge of the ELK (fig.7). ENGLISH...

  • Page 6: Connecting The 4-Way Hand Control And Airflo 24

    • Replace the stability bar and refit the end cap (fig. 8). Connecting the 4-Way Hand Control and Airflo 24 • Connect the four distribution hoses (A fig.9) from the 4-Way Hand Control to the four connectors on the ELK (fig.9 inset). The ends of the hoses are colour coded and numbered to match the corresponding ELK connectors (No.

  • Page 7: Operating

    Operating • Having positioned the ELK under the patient and connected it to the 4-Way Hand Control and Airflo 24 compressor, if possible, position a sturdy chair next to the patient for them to hold so as to provide additional stability. •...

  • Page 8: Routine Cleaning

    Maintenance Other than routine cleaning and disinfecting, the ELK is maintenance free. Winncare recommends that your Elk is inspected annually by either your supplier or other suitably qualified person. If required, Winncare can provide the above inspection within an annual service contract (UK only).

  • Page 9: Troubleshooting

    Trouble shooting guide Problem Remedy • Ensure that the Airflo 24 has been switched • Compressor does not run when the 4 way • Ensure the charger is disconnected from the hand control buttons are pressed. Airflo • Check that there are no kinks in the air hose. •...

  • Page 10: Warranty

    (b) The defect is not attributable to accidental damage (either in transit or otherwise), misuse or unauthorised repair. ELK serial number: .......... Date of purchase: .......... Invoice/Delivery note number: ......Mangar International Ltd, trading as Winncare, reserves the right to alter product specifications and/or any of the information contained within this document without notice. ENGLISH...

  • Page 11: Declaration Of Conformity

    Declaration of Conformity Mangar International as manufacturer hereby declares that the following products conform to the: • Applicable provisions of Regulation (EU) 2017/745 of the European Parliament and of the Council of 5 April 2017 • UK Medical Devices Regulations 2002 and following standards: BS EN 60601-1-6:2010 and A1:2015.
  • Page 12 English Pg 2 Deutsch S 12 Français P 22 Nederlands P 32 Inhalt ..........................13 Achtung ......................... 13 Verwendungszweck ......................13 Standard-Packungsinhalt ......................14 Positionierung der ELK ................15 Transfer der gefallenen Person auf die ELK ..............16 Verbindung der ELK mit dem Airflo 24-Kompressor ...........................

  • Page 13: Achtung

    Die Mangar ELK ist ein Vierkammer-Notfallhebekissen. Mit seiner Hilfe können gestürzte oder gefallene Personen von nur einem Helfer mühelos in eine aufrecht sitzende oder stehende Position gebracht werden. Die ELK wird mit dem Mangar Airflo 24-Kompressor aufgeblasen und mit der Mangar 4-Wege- Handbedienung gesteuert.

  • Page 14: Positionierung Der Elk

    Positionierung der ELK • Bringen Sie die hilfsbedürftige Person in die stabile Seitenlage, falls sie sich nicht selbst auf die ELK legen kann. • Rollen Sie die ELK aus, indem Sie den Überschlag (A in Abb.1) an den Enden der Stabilisierungsstange (B in Abb.

  • Page 15: Transfer Der Gefallenen Person Auf Die Elk

    Transfer der gefallenen Person auf die ELK • Rollen Sie die hilfsbedürftige Person nach hinten auf die ELK (Abb. 5). • Rollen Sie die hilfsbedürftige Person so weit, bis sie vollständig und flach auf der ELK liegt (Abb. 6). • Schlagen Sie die eingefaltete Kante der ELK wieder zurück (Abb.

  • Page 16: Verbindung Der Elk Mit Dem Airflo 24-Kompressor

    • Stecken Sie die Stabilisierungsstange zurück in die Halterung (Abb. 8). Verbindung der ELK mit dem Airflo 24 -Kompressor • Schließen Sie die vier Zuleitungsschläuche (C in Abb. 9) der 4-Wege-Handbedienung an die vier Steckverbindungen der ELK an (siehe Detail in Abb. 9). Die Schlauchenden sind farbig gekennzeichnet und nummeriert und müssen mit den entsprechenden Steckverbindungen der ELK verbunden werden (Nummer 4 ist die...

  • Page 17: Hebevorgang

    Person bereit. • Falls erforderlich, helfen Sie der hilfsbedürftigen Person in eine sitzende Stellung, indem Sie die von ihrem Pflegedienst oder Mangar-Händler empfohlene manuelle Technik anwenden. Stellen Sie sich hinter die hilfsbedürftige Person und stützen Sie diese während des gesamten Hebevorgangs (Abb.

  • Page 18: Regelmäßige Reinigung

    Regelmäßige Reinigung Blasen Sie die ELK ganz auf und reinigen Sie sie dann mit einem Schwamm und einem herkömmlichen Reinigungsmittel. Trocknen Sie sie anschließend gründlich, bevor Sie ihn an einem trockenen Ort lagern. Verwenden Sie keine Heißluft um die ELK zu trocknen Desinfektion Das ELK sollte vollständig aufgeblasen und durch Abwaschen mit Reinigungsmittel und Wasser vorgereinigt werden.

  • Page 19: Fehlerbehebung

    Fehlerbehebung Problem Abhilfemaßnahme • Stellen Sie sicher, dass der Airflo 24 eingeschaltet wurde. • Der Kompressor läuft nicht, wenn die Tasten auf der • Stellen Sie sicher, dass das Ladegerät vom Airflo • 4-Wege-Handbedienung gedrückt werden. getrennt ist. • Stellen Sie sicher, dass der Luftschlauch nicht abgeknickt ist.

  • Page 20: Garantie

    (b) Der Defekt ist nicht auf einen Unfallschaden (weder während des Versands noch anderweitig), Missbrauch oder unautorisierte Reparatur zurückzuführen. ELK Seriennummer: ......... Kaufdatum: ......... Rechnungsnummer: .......... Mangar International behält sich unter dem Handelsnamen Winncare das Recht vor, Produktspezifikationen und/oder jegliche Informationen in diesem Dokument ohne vorherige Ankündigung zu ändern. DEUTSCH...

  • Page 21: Konformitätserklärung

    Declaration of Conformity Mangar International as manufacturer hereby declares that the following products conform to the: • Applicable provisions of Regulation (EU) 2017/745 of the European Parliament and of the Council of 5 April 2017 • UK Medical Devices Regulations 2002 and following standards: BS EN 60601-1-6:2010 and A1:2015.
  • Page 22 English Pg 2 Deutsch S 12 Français P 22 Nederlands P 32 Table des matières ........................23 Avertissements Utilisation ..........................23 Contenu standard de l’emballage ..................23 ......................24 Positionnement De Le Elk ....................25 Transfert Du Client Sur Le ELK ..............

  • Page 23: Avertissements

    Utilisation Le Mangar ELK est un coussin de levage de secours à quatre compartiments qui, lorsqu’il est utilisé par une personne expérimentée, permet de soulever un patient du plancher jusqu’à une position assise surélevée, de laquelle on peut ensuite l’asseoir sur une chaise ou l’aider à...

  • Page 24: Positionnement De Le Elk

    Positionnement De Le Elk • Placez le client dans la position de sauvetage s’il n’est pas en mesure de se placer lui-même sur le ELK. • Déroulez le ELK en détachant le volet (A fig. 1) des bouts de la barre stabilisatrice (B fig. 1). •...

  • Page 25: Transfert Du Client Sur Le Elk

    Transfert Du Client Sur Le ELK • Faire rouler le client sur le ELK (fig. 5). • Continuer de le faire rouler, jusqu’à ce qu’il se trouve entièrement sur le ELK (fig. 6). • Déplier le bord plié sur le bord du ELK (fig. 7). FRANCAIS...

  • Page 26: Connexion De La Commande À Main Et De L'airflo

    • Replacer la barre stabilisatrice et remettre le capuchon (fig. 8) Connexion de la commande à main et de l’Airflo 24 • Raccorder les quatre flexibles de distribution (C fig. 9) du Télécommande à 4 boutons aux quatre connecteurs situés sur le ELK (voir cartouche fig.

  • Page 27: Utilisation Du Elk

    Utilisation du ELK • Après avoir placé le ELK sous le client et branché l’appareil sur le Télécommande à 4 boutons et le compresseur Airflo 24, placez une chaise ou, si nécessaire, un déambulateur, à côté du client. • Si nécessaire, aidez le client à s’asseoir en appliquant une technique manuelle appropriée.

  • Page 28: Nettoyage Périodique

    Nettoyage Périodique Gonfler le ELK, puis essuyer avec une solution de détergent pour le ranger ensuite dans un lieu sec, après l’avoir séché à fond. Ne pas sécher à l’air chaud Désinfection Le ELK doit être complètement gonflé et nettoyé au préalable avec du détergent et de l’eau, soigneusement rincé...

  • Page 29: Guide De Dépannage

    Guide de dépannage Problème Solution • S’assurer que l’Airflo 24 est allumé. • Le compresseur ne fonctionne pas lors de la pression • S’assurer que le chargeur est déconnecté de l’Airflo. des boutons de la commande manuelle à 4 directions. •...

  • Page 30: Garantie

    ........No facture / bon de livraison: ......Mangar International Ltd, exerçant sous le nom de Winncare, se réserve le droit de modifier les spécifications du produit et / ou de toute information contenue dans ce document sans préavis. FRANCAIS...

  • Page 31: Certificat De Conformité

    Declaration of Conformity Mangar International as manufacturer hereby declares that the following products conform to the: • Applicable provisions of Regulation (EU) 2017/745 of the European Parliament and of the Council of 5 April 2017 • UK Medical Devices Regulations 2002 and following standards: BS EN 60601-1-6:2010 and A1:2015.
  • Page 32 English Pg 2 Deutsch S 12 Français P 22 Nederlands P 32 Inhoud Waarschuwingen ........................33 Bestemd gebruik ........................33 Inhoud van het standaardpakket................... 33 ........................ 34 Plaatsing van de ELK ..................35 Overbrengen van de patiënt op de ELK 24 ..............

  • Page 33: Waarschuwingen

    Bestemd gebruik De Mangar ELK is een optil-kussen voor gebruik bij ongevallen met vier compartimenten, dat, als het wordt gebruikt door iemand die er ervaring mee heeft, bestemd is om iemand vanaf de vloer in een hogere zitstand te tillen, vanwaar ze of naar een stoel kunnen overstappen of in een staande positie worden geholpen.

  • Page 34: Plaatsing Van De Elk

    Plaatsing van de ELK • Plaats de patiënt in de stand om bij zijn positieven te komen als ze niet in staat zijn overgebracht te worden naar de ELK. • Rol de ELK uit door het uitklappen van de klep (A afb.1) vanaf de uiteinden van de verstevigingsstaaf (B afb.1).

  • Page 35: Overbrengen Van De Patiënt Op De Elk

    Overbrengen van de patiënt op de ELK • Rol de patiënt over op de ELK (afb. 5). • Blijf rollen tot de patiënt helemaal dwars op de ELK ligt (afb. 6). • Vouw de gevouwen klep van de ELK uit (afb.

  • Page 36: Verbinden Van De 4-Weg Handbediening En Airflo 24

    • Zet de verstevigingsstaaf terug en zet de dop aan het eind er weer op (afb. 8). Verbinden van de 4-weg handbediening en Airflo 24 • Sluit de vier slangen van de handcontrole aan op de corresponderende genummerde en gekleurde connectors op de ELK (A). •...

  • Page 37: De Elk Gebruiken

    • Help zo nodig de patiënt in een zitstand met gebruikmaking van de juiste behandeltechniek zoals geadviseerd door uw verpleegkundige of Mangar vertegenwoordiger. Helpers moeten plaatsnemen achter en naast de patiënt, om hem op elk moment te ondersteunen (afb. 10).

  • Page 38: Routine Reiniging

    Routine reiniging Pomp de ELK op, spons hem schoon met een schoonmaakmiddel en droog hem grondig voor u hem op een droge plaats opbergt. Gebruik geen hete lucht om te drogen. Desinfecteren De ELK moet volledig opgeblazen zijn en reeds gereinigd zijn met zeep en water, grondig zijn afgespoeld en daarna gedesinfecteerd met een 1:10 oplossing van huishoud bleekwater en water (1 deel bleekwater op 10 delen koud water).

  • Page 39: Problemen Oplossen

    Problemen oplossen Probleem Oplossing • Controleer of de Airflo 24 is ingeschakeld. • De compressor werkt niet wanneer de knoppen op • Zorg ervoor dat de lader wordt losgekoppeld van de de 4-wegs handbediening worden ingedrukt Airflo. • Controleer of de luchtslang ergens geknikt is. •...

  • Page 40: Garantie

    Het defect is niet te wijzen aan toevallige schade (noch onderweg noch anderzijds), verkeerd gebruik of niet toegestane herstelling. Serienummer ELK: .......... Aankoopdatum: .......... Nummer Factuur/Leveringsnota: ....... Mangar International, handelend onder de naam Winncare, behoudt zich het recht voor de productspecificaties en/of de infor- matie in dit document zonder kennisgeving te wijzigen. NEDERLANDS...

  • Page 41: Conformiteitsverklaring

    Declaration of Conformity Mangar International as manufacturer hereby declares that the following products conform to the: • Applicable provisions of Regulation (EU) 2017/745 of the European Parliament and of the Council of 5 April 2017 • UK Medical Devices Regulations 2002 and following standards: BS EN 60601-1-6:2010 and A1:2015.
  • Page 44 Winncare is a trading name of Mangar International Ltd. Mangar International Ltd, Presteigne, Powys, Wales, LD8 2UF United Kingdom Tel: +44 (0)1544 267674 Fax: +44 (0)1544 260287 enquiries@winncare.uk mangarhealth.com WINNCARE France 4, Le Pas du Château - 85670 Saint-Paul-Mont- Penit - France Tél : +33 (0)2 51 98 55 64...
