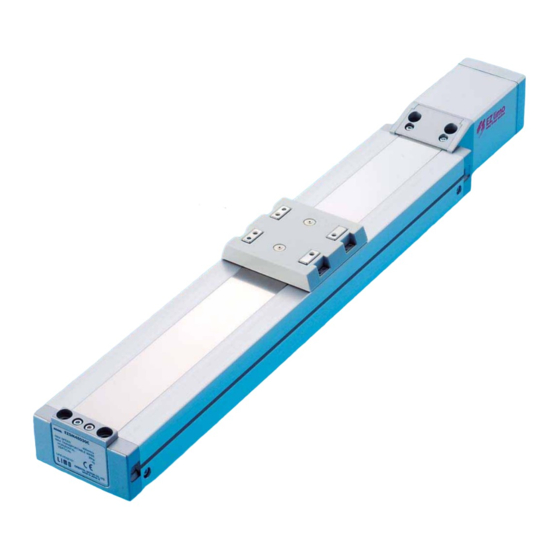

EZS
EZS
EZS
EZS
EZS
OPERATING MANUAL
使用说明书
マークについて Symbol 關於標誌 关于标志 마크에 관하여
： 製品を正しくお使いいただくために、 お客様に必ず守っていただきたい内容を示しています。
This symbol indicates important handling instructions that the user should observe to ensure safe use of the product.
為了讓客戶正確使用本製品，以下顯示內容請客戶務必遵守。
为了让客户正确使用本产品，请客户务必遵守以下显示内容。
이 마크는 안전한 사용을 위해 반드시 준수해야 하는 중요한 취급 주의사항을 표시합니다 .
Series
系列
Clean Room Use
无尘室对应
HL-17069-4
Advertisement
Subscribe to Our Youtube Channel
Related Manuals for Oriental motor EZ limo EZS II Series
Summary of Contents for Oriental motor EZ limo EZS II Series
- Page 1 HL-17069-4 Series Clean Room Use 系列 无尘室对应 OPERATING MANUAL 使用说明书 マークについて Symbol 關於標誌 关于标志 마크에 관하여 ： 製品を正しくお使いいただくために、 お客様に必ず守っていただきたい内容を示しています。 This symbol indicates important handling instructions that the user should observe to ensure safe use of the product. 為了讓客戶正確使用本製品，以下顯示內容請客戶務必遵守。 为了让客户正确使用本产品，请客户务必遵守以下显示内容。 이 마크는 안전한 사용을 위해 반드시 준수해야 하는 중요한 취급 주의사항을 표시합니다 .
- Page 2 設置 Installation 設置 设置 설치 負載 负载 부하 EZS3、 EZS4 M4 2.4 N∙m (340.8 oz-in) 安裝基準面(馬達側) EZS6 M5 5 N∙m (710 oz-in) 安装基准面（电动机侧） 마운팅 참조면(모터쪽) 位置決めピン穴（圧入不可） Positioning pin holes (pins cannot be press-fit) 取付基準面 定位PIN孔(不可壓入) Mounting reference surface 定位端子孔（压入不可） 安裝基準面...
- Page 3 遮光板 遮光板 실드판 安裝基準面(非馬達側) 安装基准面（电动机反方向） M2.5 0.6 N∙m (85.2 oz-in) 마운팅 참조면(모터 반대쪽) 8 mm (0.31 in) 以下 or less 3 mm (0.12 in) 以下 以下 以下 이하 取付基準面 or less 以下 Mounting reference surface 以下 安裝基準面 이하 安装基准面 마운팅...
- Page 4 メンテナンス Maintenance 維修 潤滑脂 润滑油 윤활유 補給時期 Greasing timing 補充時機 添加时期 윤활유 첨가 시기 ボールねじ Ball screw 每6個月 6ヶ月毎 Every six months 滾珠螺桿 滚珠螺杆 볼 나사 每運行100 km 100 km走行毎 Once every 100 km (62 mi) of travel 汚れがひどい場合 髒污嚴重時 When grease becomes extremely dirty ガイドレール Guide rail 6개월 마다 每6个月...
- Page 5 维修 Maintenance 古いグリースは、やわらかい布で拭き取ってください。 Wipe off the dirty grease with a rag. 請用軟布拭去舊的潤滑脂。 请用柔软的布擦拭用旧的润滑油。 부드러운 천으로 오래된 윤활유를 닦아주십시오. グリースの種類 Type of grease 量の目安 Grease amount 潤滑脂種類 润滑油的种类 윤활유 종류 添加油量 윤활유량 大約補充量 EZS3 EZS4 0.3 cm AFE-CAグリース (0.018 in EZS6 0.4 cm （THK株式会社） (THK CO., LTD.) (THK股份有限公司) ...
- Page 6 MEMO...
- Page 8 © Copyright ORIENTAL MOTOR CO., LTD. 2010 Technical Support Tel:(800)468-3982 Tel:+65-6745-7344 Fax:+65-6745-9405 8:30 to 5:00 , P.S.T. (M-F) A.M. P.M. 7:30 to 5:00 , C.S.T. (M-F) Tel:(03)22875778 Fax:(03)22875528 A.M. P.M. E-mail: techsupport@orientalmotor.com www.orientalmotor.com Tel:+66-2-251-1871 Fax:+66-2-251-1872 Headquarters and Düsseldorf Office Tel:(02)8228-0707...
