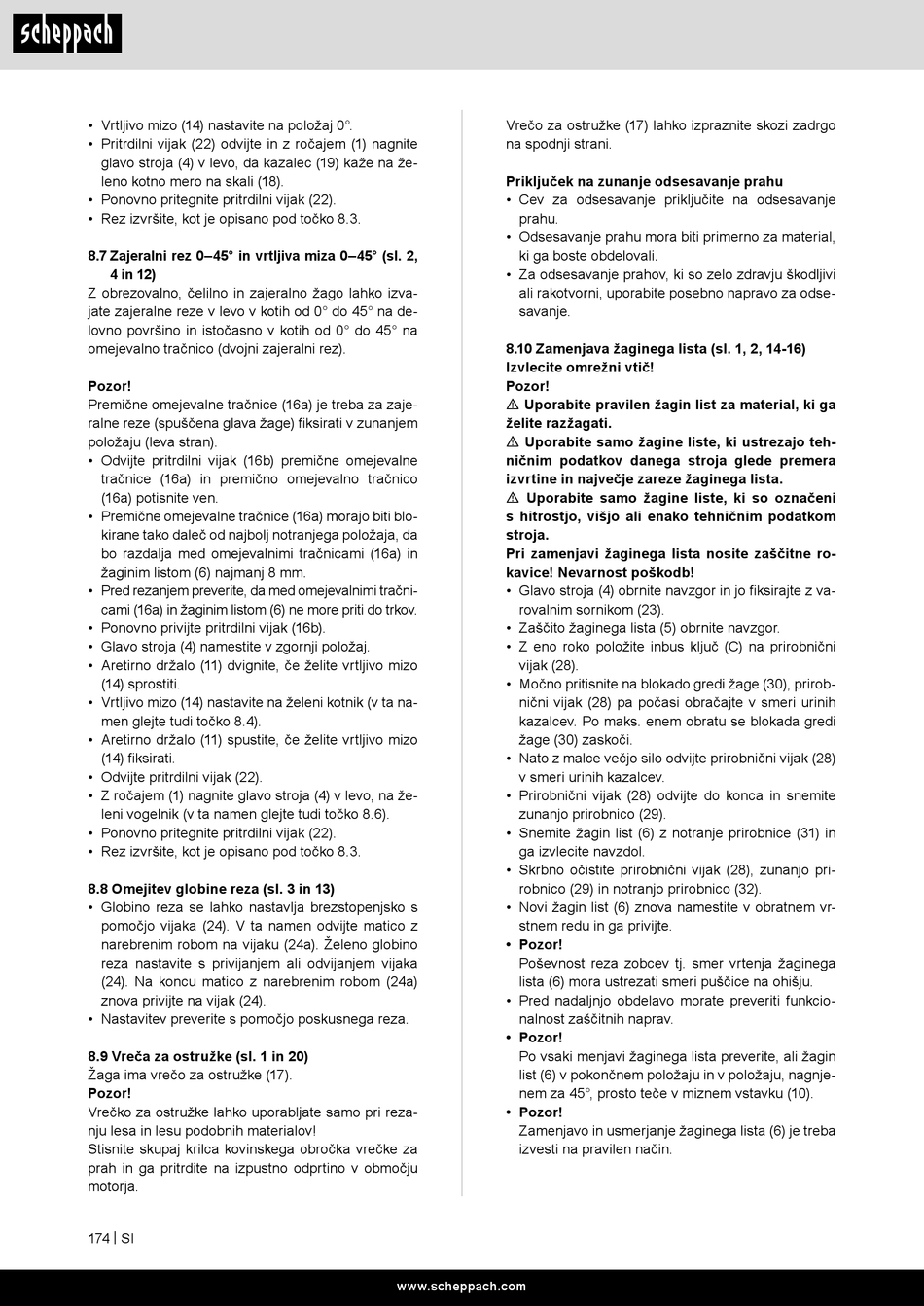

• Vrtljivo mizo (14) nastavite na položaj 0°.
• Pritrdilni vijak (22) odvijte in z ročajem (1) nagnite
glavo stroja (4) v levo, da kazalec (19) kaže na že-
leno kotno mero na skali (18).
• Ponovno pritegnite pritrdilni vijak (22).
• Rez izvršite, kot je opisano pod točko 8.3.
8.7 Zajeralni rez 0–45° in vrtljiva miza 0–45° (sl. 2,
4 in 12)
Z obrezovalno, čelilno in zajeralno žago lahko izva-
jate zajeralne reze v levo v kotih od 0° do 45° na de-
lovno površino in istočasno v kotih od 0° do 45° na
omejevalno tračnico (dvojni zajeralni rez).
Pozor!
Premične omejevalne tračnice (16a) je treba za zaje-
ralne reze (spuščena glava žage) fiksirati v zunanjem
položaju (leva stran).
• Odvijte pritrdilni vijak (16b) premične omejevalne
tračnice (16a) in premično omejevalno tračnico
(16a) potisnite ven.
• Premične omejevalne tračnice (16a) morajo biti blo-
kirane tako daleč od najbolj notranjega položaja, da
bo razdalja med omejevalnimi tračnicami (16a) in
žaginim listom (6) najmanj 8 mm.
• Pred rezanjem preverite, da med omejevalnimi tračni-
cami (16a) in žaginim listom (6) ne more priti do trkov.
• Ponovno privijte pritrdilni vijak (16b).
• Glavo stroja (4) namestite v zgornji položaj.
• Aretirno držalo (11) dvignite, če želite vrtljivo mizo
(14) sprostiti.
• Vrtljivo mizo (14) nastavite na želeni kotnik (v ta na-
men glejte tudi točko 8.4).
• Aretirno držalo (11) spustite, če želite vrtljivo mizo
(14) fiksirati.
• Odvijte pritrdilni vijak (22).
• Z ročajem (1) nagnite glavo stroja (4) v levo, na že-
leni vogelnik (v ta namen glejte tudi točko 8.6).
• Ponovno pritegnite pritrdilni vijak (22).
• Rez izvršite, kot je opisano pod točko 8.3.
8.8 Omejitev globine reza (sl. 3 in 13)
• Globino reza se lahko nastavlja brezstopenjsko s
pomočjo vijaka (24). V ta namen odvijte matico z
narebrenim robom na vijaku (24a). Želeno globino
reza nastavite s privijanjem ali odvijanjem vijaka
(24). Na koncu matico z narebrenim robom (24a)
znova privijte na vijak (24).
• Nastavitev preverite s pomočjo poskusnega reza.
8.9 Vreča za ostružke (sl. 1 in 20)
Žaga ima vrečo za ostružke (17).
Pozor!
Vrečko za ostružke lahko uporabljate samo pri reza-
nju lesa in lesu podobnih materialov!
Stisnite skupaj krilca kovinskega obročka vrečke za
prah in ga pritrdite na izpustno odprtino v območju
motorja.
174 | SI
Vrečo za ostružke (17) lahko izpraznite skozi zadrgo
na spodnji strani.
Priključek na zunanje odsesavanje prahu
• Cev za odsesavanje priključite na odsesavanje
prahu.
• Odsesavanje prahu mora biti primerno za material,
ki ga boste obdelovali.
• Za odsesavanje prahov, ki so zelo zdravju škodljivi
ali rakotvorni, uporabite posebno napravo za odse-
savanje.
8.10 Zamenjava žaginega lista (sl. 1, 2, 14-16)
Izvlecite omrežni vtič!
Pozor!
m Uporabite pravilen žagin list za material, ki ga
želite razžagati.
m Uporabite samo žagine liste, ki ustrezajo teh-
ničnim podatkov danega stroja glede premera
izvrtine in največje zareze žaginega lista.
m Uporabite samo žagine liste, ki so označeni
s hitrostjo, višjo ali enako tehničnim podatkom
stroja.
Pri zamenjavi žaginega lista nosite zaščitne ro-
kavice! Nevarnost poškodb!
• Glavo stroja (4) obrnite navzgor in jo fiksirajte z va-
rovalnim sornikom (23).
• Zaščito žaginega lista (5) obrnite navzgor.
• Z eno roko položite inbus ključ (C) na prirobnični
vijak (28).
• Močno pritisnite na blokado gredi žage (30), prirob-
nični vijak (28) pa počasi obračajte v smeri urinih
kazalcev. Po maks. enem obratu se blokada gredi
žage (30) zaskoči.
• Nato z malce večjo silo odvijte prirobnični vijak (28)
v smeri urinih kazalcev.
• Prirobnični vijak (28) odvijte do konca in snemite
zunanjo prirobnico (29).
• Snemite žagin list (6) z notranje prirobnice (31) in
ga izvlecite navzdol.
• Skrbno očistite prirobnični vijak (28), zunanjo pri-
robnico (29) in notranjo prirobnico (32).
• Novi žagin list (6) znova namestite v obratnem vr-
stnem redu in ga privijte.
• Pozor!
Poševnost reza zobcev tj. smer vrtenja žaginega
lista (6) mora ustrezati smeri puščice na ohišju.
• Pred nadaljnjo obdelavo morate preveriti funkcio-
nalnost zaščitnih naprav.
• Pozor!
Po vsaki menjavi žaginega lista preverite, ali žagin
list (6) v pokončnem položaju in v položaju, nagnje-
nem za 45°, prosto teče v miznem vstavku (10).
• Pozor!
Zamenjavo in usmerjanje žaginega lista (6) je treba
izvesti na pravilen način.
