Kyoto Kagaku MW35 Instruction Manual

Cervical assessment simulator
Hide thumbs

Advertisement

Quick Links

Download this manual
MW35
Cervical Assessment Simulator
Do not mark on the model OR other compo-
Caution
nents with a pen or allow printed materials to
come in contact with the surface.  Ink marks
cannot be removed.
Instruction
Manual
Contents
●
 Manufacturerʼs Note
●
Precaution
●
Handling and Storage
●
●
After Use
●
P.１
P.２
P.３
P.10
P.11

Advertisement

loading
Need help?

Need help?

Do you have a question about the MW35 and is the answer not in the manual?

Questions and answers

Related Manuals for Kyoto Kagaku MW35

Summary of Contents for Kyoto Kagaku MW35

  • Page 1: Table Of Contents

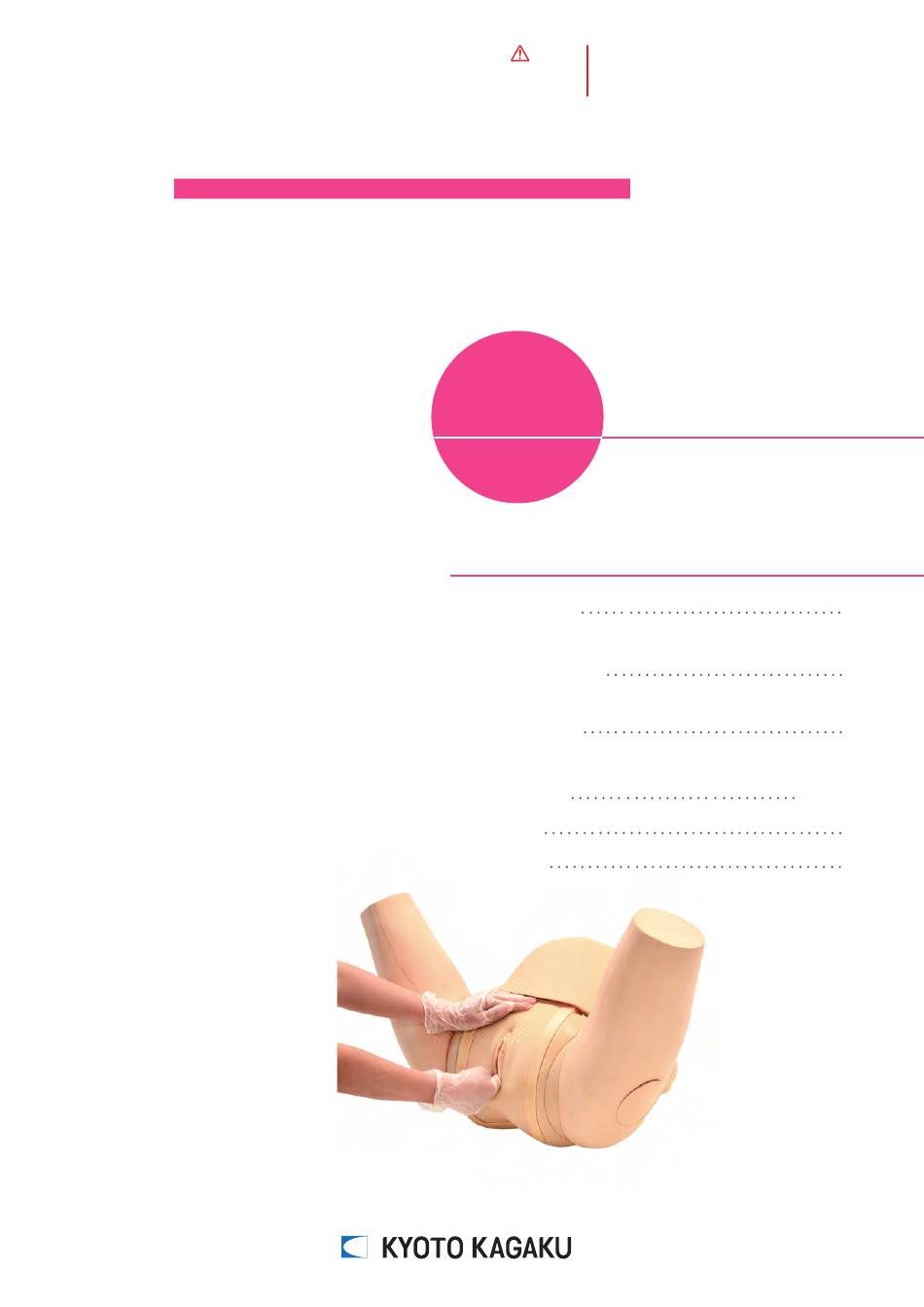

    Do not mark on the model OR other compo- Caution nents with a pen or allow printed materials to  come in contact with the surface.  Ink marks  cannot be removed. MW35 Cervical Assessment Simulator Instruction  Manual Contents Introduction P.１ ●   Manufacturerʼs Note P.２ Before You Start ●  Set Includes DOʼs and DONʼTs Precaution P.３ ●  Handling and Storage Preparation P.４〜P.9 ●  Training P.10 ●  After Use P.11 ● ...

  • Page 3: Introduction

    Introduction  Manufacturerʼs Note Cervical Assessment Simulator provides true-to-life hands-on training in cervical  examination to determine Bishop score from the final stage of pregnancy to the  first stage of the labor. ■ Features ○ Genital area made of innovative material that excels in elasticity, durability and resilience offers repetitive training opportunity. ○ Interchangeable five stages of cervical dilation module can be installed with a single action. Descent of the fetal head can also be set. ○ Anatomically correct landmarks including the ischial spine and the pubic symphysis. ○ Posterior fontanelle to determine the fetal position. ■ Training Skills ● Cervical examination ・Determination of bishop score (cervix score) using landmarks of the ischial spines and the pubic symphysis ・Assessment of cervical dilation ・Procedures of urine catheterization ・Procedures cervical cytology ● Speculum examination Beore you use This Cervical Assessment Simulator has been developed for the training of medical and  paramedical professionals only. Any other use, or any use not in accordance  with the enclosed instructions, is strongly discouraged. The manufacturer  cannot be hold responsible for any accident or damages resulting from such use.  Please use this model carefully and refrain from subjecting to any unnecessary stress  or wear. Should you have any question on this simulator, please feel free to contact  our distributor in your area or KYOTOKAGAKU at any time. (Our contact address  is on the back cover of this manual) ※Be sure to refer the handling and storage instructions on page 3 and always follow them.

  • Page 4: Before You Start

    Before You Start  Set Includes / DOʼs and DONʼTs  Set Includes Before you start, ensure that you have all components listed below. a. Maternal body b. Vaginal unit c. Cervical unit d. Set of cervical dilation modules (5 variations) e. Holder for the cervical  dilation module f. Lubricant (150ml) g. talcum powder h. Fitting parts for thighs      Instruction manual Thighs are not attached to the body at the time of receipt. Note：Please store it aware from high-temperature, humidity and direct sunlight. ʻ DOs and DON Ts ● Handle the manikin and the components ●Do not mark on the model OR other with care. components with a pen or allow printed materials to come in contact with the Be sure not to drop the manikin and its compo- surface. Ink marks cannot be removed.
  • Page 5 Caution Handling and Storage PLEASE READ : ■ Always follow the handling and storage instruction below, to keep the material with its elasticity and durability. ○ AFTER USE Apply talcum powder on the parts below, cover them with included non-woven bag and store them in the storage box. Genitalia unit Cervix unit ○ Do not let the parts contact with other resin items and printed materials. These soft material of the parts may be deformed by contact with other resin items and marked by contact with printed material and they cannot be repaired. ○ Maintain proper temperature, humidity and avoid direct sunlight of the storage room of simulators. Be sure to monitor the indication sticker on the storage box of the product. Store the simulator below 60 degrees C. Change the storage place immediately when the temperature indicator shows color circles as below. ※The color circles are irreversible. Before After 3F60 年 月貼付 3F60 年 月貼付...

  • Page 6: Preparation

    Preparation Assembly of Thighs Assembly of Thighs 1. Before the first use, thighs need to be attached to the maternal body. Ensure that you have all necessary components below and identify left /right mark engraved in the round pit of each thigh. Maternal body Thigh (R) Plate Washer Fly nut  (white) Fitting parts for thighs *For clearer understanding,  the abdominal cover, the  Ｒ genitalia unit and the covers  for the pits of the thighs are  removed in the photos in this  Thigh (L) page. Right thigh Left thigh 2. Put the bolt at the left/right hip joint area of the maternal body through the opening of the respective thigh. Then put the plate and the washer in this order and fix them together with the fly nut over the washer. Washer Bolt *Take not that the flat side of the washer faces the plate. *Lift the thigh facilitates fastening the nut tightly.
  • Page 7 Preparation Assembly of Thighs Assembly of Thighs 3. Attach the covers for the pits of the thighs. Orient the cover fitting the match-mark lines “―“ on the walls of the covers and the pit. Match-mark line on the wall of the cover. Match-mark line on the wall of the pit. *The covers are common for lift and right. *Spreading included talcum powder facilitate inserting the covers. 4. Assemble both legs with the same process to complete the assembly.
  • Page 8 Preparation Cervical Examination Installation of cervical dilation  module to the holder 1. Attach the cervical dilation module to the holder. Match the red point of holder with slit of cervical dilation module ※Note: The cervical dilation module is to be mounted on the tip (smaller tip) of the stick, which is opposite to the handle. 2. The lever on the holder becomes movable by pulling the black knob on the holder. Descent of the fetal head can be set by moving the lever back and forth. ※Descent of fetal head is settable in seven phases. −３〜−１ Station  0 ＋１〜＋３ Station −3 Station  0 Station ＋3...
  • Page 9 Preparation Cervical Examination Assembly of the maternal body 1. Remove the abdominal cover from the body The abdominal cover and body are attached with four magnets. The abdominal cover can remove it by pulling. 2. Insert two projections of the genitalia unit in the holes of the maternal body. And push the upper part of the genitalia unit into the maternal body. Note: Be careful not to pinch the finger between genitalia unit and maternal body.
  • Page 10 Preparation Cervical Examination Assembly of the maternal body 3. Attach the cervix unit to the maternal body noting its orientation. Attach the abdominal cover to the maternal body by matching the magnet positions. Lubrication 1. Apply the lubricant to the inside of the cervix unit, genitalia and cervical dilation module.
  • Page 11 Preparation Cervical Examination Installation of cervical dilation module  to the maternal body Attach the holder to the maternal body Set the holder with the cervical dilation module  to the maternal body. ※Note: Engage the edges on the holder and the holes on the maternal body, and push the holder until clicking sound is heard. 2. Attach the abdominal cover to the maternal body by matching the magnet positions.

  • Page 12: Training

    Training Training / Features Training / Features For the training for pelvic examination,  put on gloves and apply lubricant to fingers. Cervical dilation module has  5 variations No dilation 1-2cm 3-4cm 5-6cm Features ・Station zero, the line that ischial spines can be recognized. ・To determine the fetal position is possible by posterior fontanelle. Ischial spine Ischial spine Coccyx Pelvis ○ Change of cervical dilation module Unlock the holder with pulling the black knob on right and left  of holder, then remove the holder from the maternal body. Change the cervical dilation  modules and set the holder again.
  • Page 13 After Training Cervical Examination After Training ○ Disassembly of the model 1. Remove the abdominal cover from the maternal body. 2. Unlock the holder with pulling the black knob on right and left of holder, then remove the holder from the maternal body. Wipe off the lubricant which attached to cervical dilation module with wet wipes. 3. Pull out the cervix unit in front with holding 4. Cervix unit is removed from the maternal body with pulling the upper part of frame in front. white frame on the cervix unit. Wipe off the lubricant with wet wipes. Wipe off the lubricant with wet wipes. ※Also, these units are washable with water. Apply the talcum powder after having been dried enough. The cervix unit and the genitalia unit are made  Caution: Do not mark on the model and  from special soft resin.  other components with pen nor leave printed  For storage, cover them with included  materials contacted on surface. non-woven bag and keep them in the storage box.  Ink marks on the models cannot be removed.
  • Page 14 Please contact manufacturer for extra copies of this manual which may contain important updates and revisions. Please contact manufacturer with any discrepancies in this manual or product feedback. Your cooperation is greatly appreciated. ■ (World Wide) ■ Kyoto Kagaku America Inc. 2020.04...
