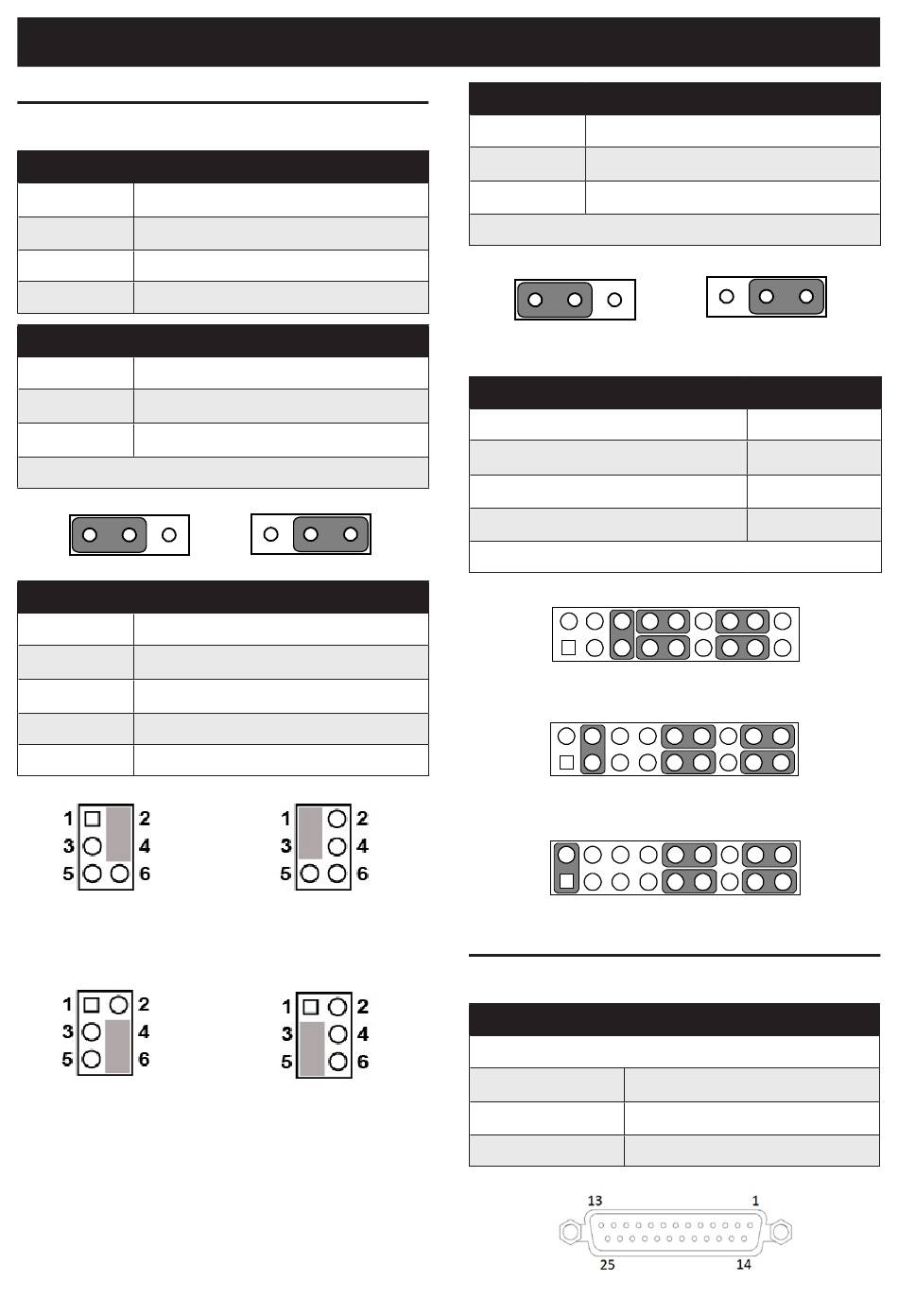

跳线设置
跳线与设置
板卡上会有一定数量的跳线,让您设定您的系统来适应你的应
用。下面的表格列出了每个功能的跳线。
名称/功能
JCOMS1 清除COMS的设置
VCCGPIO1 GPIO的电压设置
PSON1 开机模式设置
JSETCOM 1~X COM模式设置
JCOMS1：清除COMS的设置
针脚 设置
1-2
默认*
2-3
清除CMOS设置
*代表默认设置
1 2 3
默认设置
VCCGPIO1：GPIO的电压设置
针脚 设置
2-4
+V3.3_SB
1-3
+V5_SB（默认）
4-6
+V3.3
3-5
+V5
+V3.3_SB
+V3.3
2 ITA-3650系列快速入门手册
1 2 3
清除默认设置
+V5_SB
+V5
PSON1：开机模式设置
针脚 设置
1-2
AT模式
2-3
ATX模式*
*代表默认设置
1 2 3
AT模式
JSETCOM 1~X：COM模式设置
针脚
(5-6),(7-9),(8-10),(13-15),(14-16)
(3-4),(9-11),(10-12),(15-17),(16-18)
(1-2),(9-11),(10-12),(15-17),(16-18)
*代表默认设置
2 4 6 8 10 12 14 16 18
1 3 5 7 9 11 13 15 17
2 4 6 8 10 12 14 16 18
1 3 5 7 9 11 13 15 17
2 4 6 8 10 12 14 16 18
1 3 5 7 9 11 13 15 17
DIO连接器的定义
本机带有接口为DB25的DIO连接器，为您提供12路的数字输入
接口和12路的数字输出接口，具体定义如下：
DIO
针脚定义
针脚1 - 针脚12 数字输入（Input）
针脚13 GND
针脚14 - 针脚25 数字输出（Output）
1 2 3
ATX模式
设置
RS232模式*
RS422模式
RS485模式
DIO连接器
