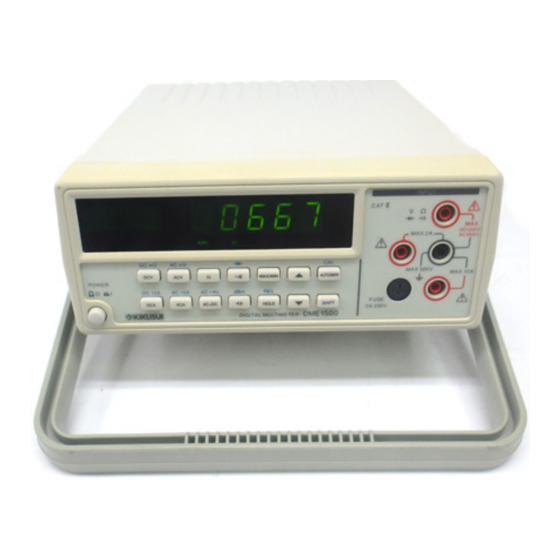

Kikusui DME1500 Operation Manual

Digital multimeter

Hide thumbs

Quick Links

Download this manual

DC mV

DC 10A

AC mV

DCV

ACV

AC 10A

DCA

ACA

））

・・

））

AC+Hz

dBm

AC+DC

MAX/MIN

REL

HOLD

Parts No. Z1-002-480, IA002673

Electronic Test

Instruments &

Power Supplies

CAL

AUTO/MAN

Table of Contents

Chapters

Need help?

Do you have a question about the DME1500 and is the answer not in the manual?

Questions and answers

Summary of Contents for Kikusui DME1500

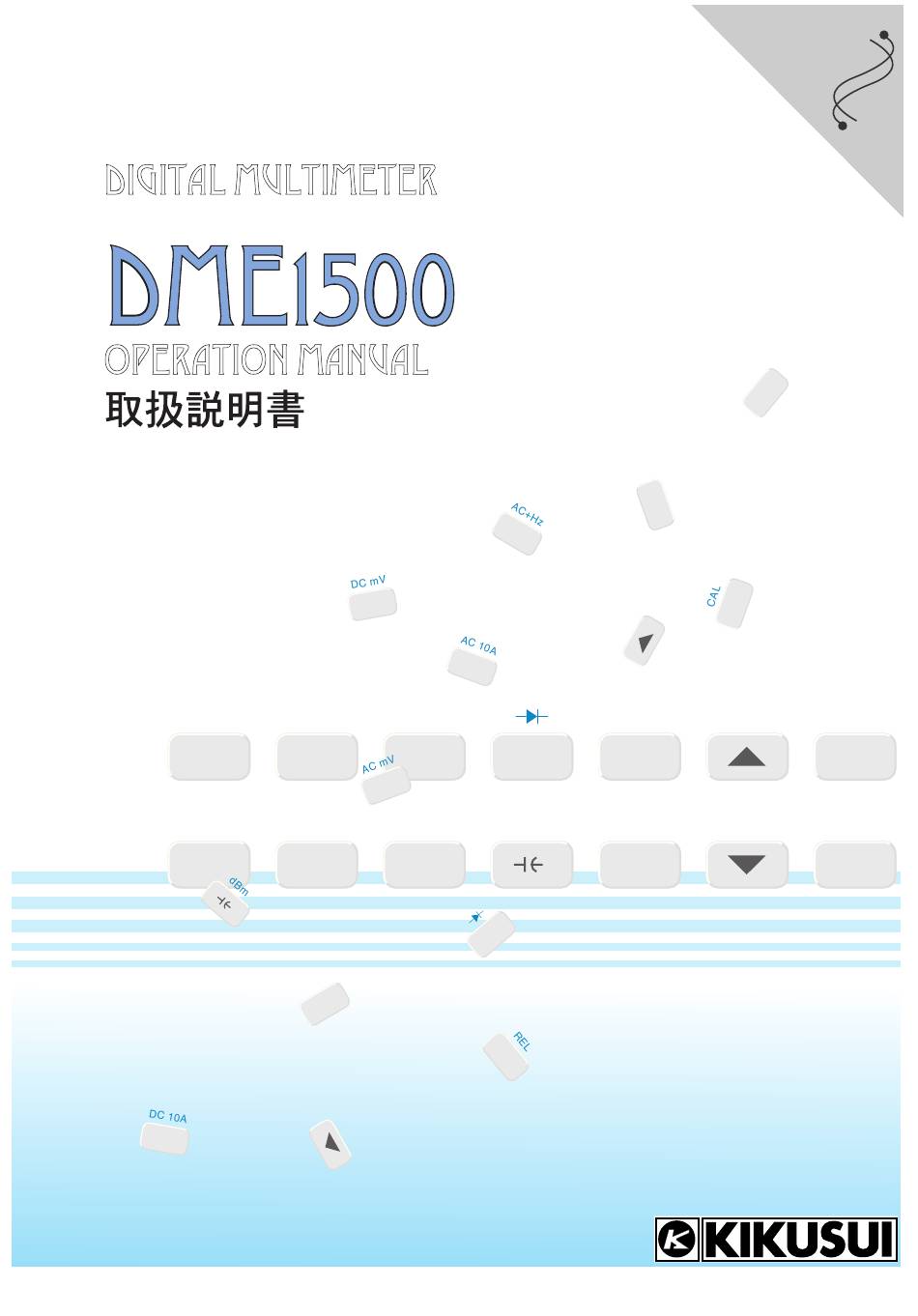

Page 1 Electronic Test Instruments & Power Supplies DC mV AC mV ）） Ω ・・）） MAX/MIN AUTO/MAN ）） DC 10A AC 10A AC+Hz AC+DC HOLD Parts No. Z1-002-480, IA002673...
Page 2 This warranty is valid only in Japan. All or any parts of this manual may not be reproduced in any forms, without express written permission of Kikusui Electronics Corporation. The contents of this manual are subject to change without notice. © 2001 Copyright Kikusui Electronics Corporation.
Page 3: 安全記号について
安全記号について製品を安全にご使用いただくため、また安全な状態に保つために取扱説明書および製品本体には、次の記号を表示しています。記号の意味をご理解いただき、各項目をお守りください。（製品によっては使用されていない記号もあります。） 1 000 V以上の高電圧を取り扱う箇所を示します。不用意に触れると、感電し死亡または重傷を負う恐れがあまたはります。触れる必要がある場合は、安全を確保してから作業してください。この表示を無視して、誤った取り扱いをすると、人が死亡危険または重傷を負う危険が切迫して生じることが想定される DANGER 内容を示します。警告この表示を無視して、誤った取り扱いをすると、人が死亡または傷害を負う可能性が想定される内容を示します。 WARNING 注意この表示を無視して、誤った取り扱いをすると、物的損害のみの発生が想定される内容を示します。 COUTION 禁止する行為を示します。危険・警告・注意個所または内容を知らせるための記号です。本製品上にこのマークが表示されている場合は、本取扱説明書の該当箇所を参照してください。保護導体端子を示します。シャシ（フレーム）端子を示します。 DME1500 安全記号について J-1...
Page 4: ご使用上の注意
• 入力電源の供給には、付属の電源コードをご使用ください。ただし、入力電源電圧を切り換え可能な製品、および 100V 系 /200V 系を切り換えなしで使用可能な製品は、入力電源電圧によって付属の電源コードを使用できない場合があります。その場合は適切な電源コードを使用してください。詳しくは、取扱説明書の該当ページを参照してください。ヒューズ • 外面にヒューズホルダが配置されている製品は、ヒューズを交換することができます。ヒューズを交換する場合は、本製品に適合した形状、定格、特性のヒューズをご使用ください。詳しくは、取扱説明書の該当ページを参照してください。 J-2 ご使用上の注意 DME1500...
Page 5 • 本製品を設置する際は、本取扱説明書記載の「設置に関する注意事項」をお守りください。 • 感電防止のため保護接地端子は、電気設備基準 -D 種以上の接地工事が施されている大地アースへ、必ず接続してください。 • キャスタ付き製品を設置する場合は、キャスタ止めをしてください。移動 • 電源スイッチを OFF にし、配線ケーブル類をすべて外してから移動してください。 • 質量（重量）が 20kg を越える製品は、二人以上で作業してください。製品の質量（重量）は、製品の後面または取扱説明書の仕様欄に記載されています。 • 傾斜や段差のある場所は、人数を増やすなど安全な方法で移動してください。また、背の高い製品は、転倒しやすいので力を加える場所に注意して移動してください。 • 製品を移動する際は、必ず取扱説明書も添付してください。 DME1500 ご使用上の注意 J-3...
Page 6 • 本製品の故障または異常を確認したら、ただちに使用を中止し、電源プラグをコンセントから抜いてください。また、修理が終わるまで誤って使用されることがないようにしてください。 • 出力配線または負荷線などの電流を流す接続線は、電流容量に余裕のあるものをお選びください。 • 本製品を分解・改造しないでください。改造の必要がある場合は、購入元または当社営業所へご相談ください。保守・点検 • 感電事故を防止するため保守・点検を行う前には、必ず電源プラグをコンセントから抜くか、給電を遮断してください。 • 製品の性能、安全性を維持するため定期的な保守、点検、クリーニング、校正をお勧めします。調整・修理 • 本製品の内部調整や修理は、当社のサービス技術者が行います。調整や修理が必要な場合は、購入元または当社営業所へご依頼ください。 J-4 ご使用上の注意 DME1500...
Page 7: Table Of Contents
2.2.10 HOLD 測定 - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - J-18 DME1500 目次 J-5...
Page 8 6.12 一般事項 - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - J-34 J-6 目次 DME1500...
Page 9 はじめに DME1500 は、汎用アプリケーション向けに設計された、 50000 カウントの優れた性能をもつ、携帯型ベンチタイプのデュアルディスプレイデジタルマルチメータです。デュアルディスプレイによって、測定中の入力信号の 2 つの機能を表示することができます。特徴 ■ 50000 カウント ■ 多機能： ACV、 DCV、 ACA、 DCA、 R、 C、 Hz、導通性ブザー、ダイオードテスト、 MAX/MIN、 REL、 HOLD、 dBm ■ デュアルディスプレイによる ACV と Hz 、あるいは DCV （ ACV ）と dBm の表示...
Page 10 J-8 はじめに DME1500...
Page 11: 開梱時の点検
開梱時の点検 ■ 開梱製品がお手元に届きしだい付属品が正しく添付されているか、また輸送中に損傷を受けていないかをお確かめください。万一、損傷または不備がございましたら、お買い上げ元または当社営業所にお問い合わせください。付属品品名数量チェック 1 テストリード 2 電源コード AC プラグアダプタ (3P-2P) 国内仕様のみ AC 入力用ヒューズ 0.08A(T) 200V 系入力用 5 取扱説明書 ■ 梱包注意･製品を輸送する場合には、必ず専用の梱包材を使用してください。梱包材が必要な場合には、お買い上げ元または当社営業所にお問い合わせください。・梱包時、電源コードおよび接続ケーブルなどは、はずしてください。 DME1500 セットアップ J-9...
Page 12: 設置場所の注意
使用温度範囲：0 ℃〜 +50 ℃ 保存温度範囲：-40 ℃〜 +70 ℃ ■ 湿度の高い場所を避けてください。湯沸かし器、加湿器、水道の近くなど湿度の高い場所には置かないでください。湿度範囲は、「6.11 環境」を参照してください。使用湿度範囲内でも結露する場合があります。その場合には、完全に乾くまで本製品を使用しないでください。 ■ 腐食性雰囲気内に置かないでください。腐食性雰囲気内や硫酸ミストの多い環境に設置しないでください。製品内部の導体腐食やコネクタの接触不良などを引き起こし、誤動作や故障の原因となり、火災につながることがあります。 ■ ほこりや塵の多い場所に置かないでください。ほこりや塵の付着により感電や火災につながることがあります。 ■ 風通しの悪い場所で使用しないでください。熱がこもり火災の原因になりますので、本製品の周囲に充分な空間を確保してください。 ■ 本製品の上に物を乗せないでください。特に重たい物を乗せると、故障の原因になります。 ■ 傾いた場所や振動がある場所に置かないでください。落ちたり、倒れたりして破損やけがの原因になります。 ■ 周囲に強力な磁界や電界のある場所で使用しないでください。誤動作により、感電や火災につながることがあります。 J-10 セットアップ DME1500...
Page 13: 移動時の注意
本製品を設置場所まで移動する、または本製品を輸送する際には、次の点にご注意ください。 ■ POWER スイッチを OFF にしてください。 POWER スイッチを ON にしたまま移動すると感電や破損の原因になります。 ■ 接続されているすべての配線を外してください。ケーブル類を外さないで移動すると断線や転倒によるけがの原因になります。 ■ 本製品を輸送するときは、必ず専用の梱包材をご使用ください。専用の梱包材を使用しないと輸送中の振動や落下などによる破損の原因になります。梱包材が必要なときは、お買い上げ元または当社営業所にお問い合わせください。 DME1500 セットアップ J-11...
Page 14: 入力電源とヒューズの確認
は、以下の手順に従ってください。 [POWER] スイッチを OFF にし、電源コードのプラグを抜いてください。図 1-1 のように、ヒューズホルダを外します。 LINE VOLTAGE 表で実装されているヒューズの定格および溶断特性を確認してください。違っている場合は交換してください。表 1-1 LINE VOLTAGE LINE VOLTAGE RANGE FREQUENCY FUSE(250V) VA MAX 85 - 115V 0.1A(T) 102 - 138V 50/60Hz 196 - 264V 0.08A(T) J-12 セットアップ DME1500...
Page 15: 電源コードの接続
電源コードの接続警告･図 1-2 に示した 3 極プラグ付電源コード（100V 系入力電源電圧用の製品に添付されます）の定格電圧は AC125V です。もし、入力電源電圧範囲を 200V 系に切り換えて本器を使用する場合は、この電源コードを適切な電源コードと交換してください。この電源コードは定格電圧 AC125V です。図 1-2 付属の 3 極プラグ付き電源コード以下の手順で接続してください。 [POWER] スイッチを OFF にします。後面パネルの AC LINE コネクタに電源コードを接続します。電源コードのプラグをコンセントに差し込みます。 DME1500 セットアップ J-13...
Page 16: 接地について
接地について警告･接地を行わないと、感電する恐れがあります。・接地は電気設備技術基準に基づく D 種以上の接地工事が施されている部分へ行わなければなりません。注意･接地を行わないと、外来ノイズにより誤動作したり、本製品から発生するノイズが大きくなったりすることがあります。安全のために接地（アース）は必ず行ってください。本製品を接地するには、次の 2 種類の方法があります。必ずいずれかの方法で確実に接地してください。本製品に接地端子はありません。電源コードに付属する 3 極 -2 極変換アダプタをはずして、電源コードを接地工事が施された 3 極電源コンセントに接続する。電源コードに 3 極 -2 極変換アダプタを付けたまま、2 極電源コンセントに接続し、アダプタの GND 線（緑色）を接地する。接地端子 J-14 セットアップ DME1500...
Page 17: 本器を使用する前に
450V DC または 450V AC ピーク DCA,ACA(AC+DC) 500µA 〜 2A ヒューズで保護： 2A、 250V DC,AC10A(AC+DC) ヒューズによる保護なし Ω 全レンジ 450V DC または 450V AC ピーク静電容量全レンジ 450V DC または 450V AC ピーク警告 • 表 2-1 に示す最大許容入力を越える電圧を印加すると、感電および本器が損傷するおそれがあります。最大許容入力電圧を超えるような使い方はしないでください。 DME1500 操作方法 J-15...
Page 18: コモン端子への入力接続
• 1000V DC の高電圧を測定後、 100µV を測定するとエラーが発生する場合があります。この場合は、最大 1 分間待ってから低いレベルの測定を行います。 2.2.2 電流測定（DCA、DC 10A、ACA、AC 10A）ファンクションキーを押して希望する機能を選択します。 [ ] または [ ] を押して希望するレンジに設定します（入力値が不明の場合には、必ず最高レンジから設定してください）。［AUTO/MAN］キーを押して、マニュアルレンジあるいはオートレンジに変更します。テストリードを本器の「2A」または「10A」と「COM」入力端子に接続します。テストリードを測定点に接続し、表示値を読み取ります。 J-16 操作方法 DME1500...
Page 19: 抵抗（ Ω）、静電容量（）、導通性ブザー
この機能は、電圧測定値を dBm 値に変換します。dBm 測定機能は、電圧機能（AC 電圧、DC 電圧 AC+DC 電圧）が選択されている場合にのみ選択することができます。[SHIFT] キーを押し、［dBm］キーを押すと、ディスプレイ 2 はディスプレイ 1 に示される電圧値に相当する dBm 値を示します。たとえば、MAX モードで電圧を測定しているときに [SHIFT] キーを押し、［dBm］キーを押すと、最大値が dBm 値に変換されます。dBm 機能を解除するには、再度 [SHIFT] キーを押し、［dBm］キーを押します。dBm モードと AC+Hz モードは、同時に選択することはできません。本器の標準基準インピーダンスは 600 Ω です。 DME1500 操作方法 J-17...
Page 20: Ac+Hz 測定
MAX/MIN モードでは、［REL］キーを押すと REL モードになります。最高読取値や最低読取値は相対ベースになります。 2.2.10 HOLD 測定 HOLD モードを使用すると、困難あるいは危険な状況下で測定を行う場合にプローブから目を離さないようにし、そして、安全で都合のよいときに表示値を読み取ることができます。［HOLD］キーを押すと、すべての機能で最新の読取値がディスプレイ上に保持されます。 HOLD 機能を解除するには、再度［HOLD］キーを押します。 J-18 操作方法 DME1500...
Page 21: Dbm 測定手法
本器の標準基準インピーダンスは 600 Ω です。たとえば、0.7746V は 0dBm に変換されます。真の実効値測定一定の抵抗値で電流により発生する熱効果と同じ熱効果を発生させる DC 電流に相当します。平均値応答型変換器が最も広く使用されてきましたので、それらの計測器によってテストデータや基準データが蓄積されていることが考えられます。表 3-1 は、一般的な波形の交流成分と直流成分の関係を示し、本器と平均値応答型変換器の読取値を比較しています。表 3-1 を目安として参考にしてください。 DME1500 測定手法 J-19...
Page 22 整流波（半波） PK-PK 2.000 1.000 1.110 1.000 0.000 1.000 方形波 PK-PK 1.414 1.414 0.785 0.707 0.707 1.000 整流方形波 PK-PK 2.000 2.000 2.22K 方形パルス波 PK-PK D=X/Y K= D-D 3.464 1.732 0.960 1.000 0.000 1.000 三角のこぎり波 PK-PK 本デジタルマルチメータ RMS CAL は、正弦波の実効値を表示できるよう校正した、平均応答測定器の表示値です。 J-20 測定手法 DME1500...
Page 23: Ac+Dc 測定
AC+DC 測定信号には、交流成分と直流レベルが含まれます。信号の合計 rms 値と交流成分や直流成分の関係は、以下の通りです。合計rms値交流成分rms値直流成文値クレストファクタクレストファクタは、交流測定の確度を決定する場合によく見落とされます。クレストファクタは、ピーク信号振幅と信号の実効値の比として定義されます。入力信号のクレストファクタが 3.0 以下の場合は、フルスケールでダイナミックレンジの制限値により電圧測定値に誤差が生じません。表 3-2 の波形は、クレストファクタ値が増加する信号を表しています。一連の波形から分かるように、3.0 を超えるクレストファクタをもつ信号は誤差が大きくなります。 DME1500 測定手法 J-21...
Page 24 表 3-2 クレストファクタ波形クレストファクタ方形波 1.414 正弦波 1.732 三角のこぎり波 1.414 複合周波数〜 100% 〜 10% の 1.414 〜 SCR 出力ホワイトノイズ〜 AC カップリングしたパルス列 >9.0 スパイク波 J-22 測定手法 DME1500...
Page 25: 前面パネル
ンキーの二次機能を有効にするために使用されます。SHIFT LED は、［SHIFT］キーを押すと点灯します。この場合は、青色記号のついたキーだけが機能します。SHIFT 機能を解除するには、再度［SHIFT］キーを押します。たとえば、DC mV 機能を選択するには、［ SHIFT］キーを押し、そして［DCV］（［DCmV］）キーを押します。 [DCV] 、 [DCmV] 、 [ACV] 、 [ACmV] キー電圧測定を選択するキーです。 [DCA]、 [DC 10A]、 [ACA]、 [AC 10A] キー電流測定を選択するキーです。 DME1500 各部の名称と機能 J-23...
Page 26 [AC + DC] キー AC + DC 測定を選択するキーです。 [dBm] キー電圧測定値を dB m 値に変換します。 [MAX/MIN] キー MAX/MIN 測定を選択するキーです。 [REL] キー REL 測定を選択するキーです。 [HOLD] キー HOLD 測定を選択するキーです。 [ ] 、 [ ] キー測定レンジを切り換えるキーです。 [CAL] キー当社サービスマンの校正用キーです。お客様は使用できません。 [AUTO/MAN] キーオートレンジとマニュアルレンジを切り換えるキーです。 J-24 各部の名称と機能 DME1500...
Page 27 [4] ディスプレイ 2 周波数（AC+Hz 測定）と dBm を表示するためのディスプレイです。 [5] 入力端子 V、 Ω、、入力端子電圧測定、抵抗測定、ダイオードテスト測定、静電容量測定を行うときに使用する端子です。 10A MAX 入力端子最大 10A までの電流測定を行うときに使用する端子です。 2A MAX 入力端子最大 2A までの電流測定を行うときに使用する端子です。コモン端子各モード共通の測定端子です。 [6] 保護ヒューズ 2A の保護ヒューズが入っています。「5.4 保護ヒューズの交換」を参照してください。 DME1500 各部の名称と機能 J-25...
Page 28: 後面パネル
わせて差し込んでください。入力電源電圧と適合ヒューズの関係は、後面パネルの LINE VOLTAGE 表に記載されています。警告 • 取り扱いを誤ると、感電につながる可能性があります。必ず「 1.4 入力電源とヒューズの確認」に従ってください。 [8] AC LINE 入力電源供給用の電源コード接続用コネクタです。警告 • 取り扱いを誤ると、感電につながる可能性があります。必ず「 1.5 電源コードの接続」に従ってください。 J-26 各部の名称と機能 DME1500...
Page 29: クリーニング
第 5 章保守長期間にわたり初期性能を保つために、定期的に保守・点検を行ってください。クリーニングパネル面などが汚れた場合は、水で薄めた中性洗剤をやわらかい布につけて軽く拭いてください。注意･必ず [POWER] スイッチをOFF にして、お手入れしてください。・シンナーやベンジンなどの揮発性のものは、使用しないでください。表面の変色、印刷文字の消え、メータ類の白濁などを起こすことがあります。点検電源コード：被覆の破れ、プラグのがた、割れなどがないか点検してください。警告 • 被覆の破れなどがありますと感電の危険があります。すぐに使用を中止してください。付属品の購入は、お買い上げ元または当社営業所へお問い合わせください。校正本製品は、工場出荷時に適切な校正が行われています。しかし、長期間の使用による経時変化により校正が必要になります。校正は、お買い上げ元または当社営業所へご連絡ください。 DME1500 保守 J-27...
Page 30: 保護ヒューズの交換
保護ヒューズの交換保護ヒューズは、2A を超える入力電流から 500 µ A 〜 2A の動作レンジを保護します。保護ヒューズを交換するには、以下の手順を実行してください。 [POWER] スイッチを OFF にして、電源コードのプラグを抜いて、テストリードを取り外します。前面パネルにあるヒューズホルダの溝にマイナスドライバの先端を挿入します。ヒューズキャリアを押しながら慎重に反時計方向に回して、ヒューズとヒューズキャリアを前面パネルから外します。不良ヒューズを取り外し、正しい定格のヒューズ（F2A、250V）と交換します。 J-28 保守 DME1500...
Page 31: 直流電圧（Dcv
<100pF と並列ノーマルモード除去比 >60dB 、 60Hz/50Hz コモンモード除去比 >90dB 、 60Hz/50Hz コモンモード電圧（最大） 500V DC または 500V AC （ピーク値）最大入力 500mV レンジでは 450V DC 連続または 450V AC（ピーク値）連続その他のレンジでは 1200V DC 連続または 1200V AC（ピーク値）連続 63.80dBm 〜 -97.7dBm dBm（基準： 600 Ω） DME1500 仕様 J-29...
Page 32: 真の Rms 交流電圧または真の Rms 交流＋直流電圧
10Hz 〜 50kHz < 200mV 0.05%+1 50k 〜 150kHz < 1.2V 0.05%+1 10Hz 〜 200kHz < 1.2V 0.05%+1 20Hz 〜 200kHz 500V < 12V 0.05%+1 20Hz 〜 1kHz 最大入力 500mV レンジでは 450V AC（ピーク値）連続その他のレンジでは 500V AC（ピーク値）連続 AC+DC 測定は AC+Hz 機能に対応していません。 J-30 仕様 DME1500...
Page 33: 直流電流
1%+15 0.5%+15 1%+15 2%+15 50mA 1%+15 0.5%+15 1%+15 2%+15 500mA 1%+15 0.5%+15 ——— 1%+15 0.5%+15 ——— 1%+15 0.5%+15 ——— 保護 500µA、 5mA、 50mA、 500mA、 2A の 5 つのレンジ：ヒューズで保護 10A レンジ：ヒューズなし、最大 15 秒クレストファクタレンジフルスケールで 3.0 挿入電圧は直流電流の場合と同じです。 DME1500 仕様 J-31...
Page 34: 交流電流（Aca）レンジでの周波数測定
5k Ω 0.1 Ω 0.1%+2 50k Ω 1 Ω 0.1%+2 500k Ω 10 Ω 0.1%+2 5M Ω 100 Ω 0.2%+2 20M Ω 1k Ω 0.3%+2 500 Ω で最大 3.2V 、他のすべてのレンジで最大 1.3V オープン回路電圧保護 450V DC 連続または 450V AC （ピーク値）連続 J-32 仕様 DME1500...
Page 35: 静電容量
450V DC 連続または 450V AC （ピーク値）連続 5n レンジは、テストリードのインピーダンスや位置によって障害を受ける傾向にあるので、確度を得るにはテストリードをできるだけ短く配線してください。ダイオードチェック説明ディスプレイはダイオードの順方向電圧を読み取る。オープン電圧約 3.1V 1.5V 最大順方向電圧保護 450V DC 連続または 450V AC（ピーク値）連続 6.10 導通性ブザー説明コンダクタンスが 5 Ω 未満の場合は、内蔵ブザーが鳴る。オープン電圧最大 1.3V 保護 450V DC 連続または 450V AC（ピーク値）連続 DME1500 仕様 J-33...
Page 36: 一般事項
アクセサリテストリード電源コード AC プラグアダプタ (3P-2P) 国内仕様のみ AC 入力用ヒューズ 0.08A(T) 200V 系入力用取扱説明書寸法（最大） 217W × 83H × 264.3D mm （ 255W × 95H × 295D mm）質量約 2kg 注意 • 機器を損傷させないために、周囲温度が 50 C 超える場所では ˚ 使用しないでください。 J-34 仕様 DME1500...
Page 37 White (NEUTRAL) Black (LIVE) Brown (LIVE) Green/Yellow (GND) Green or Green/Yellow (GND) Plugs for USA Plugs for Europe Provided by Kikusui distributor/agent Kikusui agents can provide you with suitable AC power cord. For further information, contact Kikusui distributor/agent. DME1500 E-1...
Page 38: Safety Precautions
Fuse • With products with a fuse holder on the exterior surface, the fuse can be replaced with a new one. When replacing a fuse, use the one which has appropriate shape, ratings, and specifications. E-2 Safety Precautions DME1500...
Page 39 Also handle carefully when relocating tall products as they can fall over easily. • Be sure the operation manual be included when the product is relocated. DME1500 Safety Precautions E-3...
Page 40 Service • Internal service is to be done by Kikusui service engineers. If the product must be adjusted or repaired, contact Kikusui distributor/agent. E-4 Safety Precautions DME1500...
Page 41: Safety Symbols
Shows that the act indicated is prohibited. Is placed before the sign “DANGER,” “WARNING,” or “CAUTION” to emphasize these. When this symbol is marked on the product, see the relevant sections in this manual. Indicates a protective conductor terminal. Indicates a chassis(frame) terminal. DME1500 Safety Symbols E-5...
Page 42 E-6 Safety Symbols DME1500...
Page 43 2.3.5 REL measurements - - - - - - - - - - - - - - - - - - - - E-21 2.3.6 HOLD measurements - - - - - - - - - - - - - - - - - - E-22 DME1500 CONTENTS E-7...
Page 44 6.11 Environmental - - - - - - - - - - - - - - - - - - - - - - - - - - - E-38 6.12 General - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - E-38 E-8 CONTENTS DME1500...
Page 45: Introduction
INTRODUCTION The DME1500 is a portable, bench-type dual display digital mul- timeter with a good-performance 50000 counts designed for gen- eral purpose application. The dual display allows you to display two functions of the input signal being measured. Features ■ 50000 counts DMM ■...
Page 46 E-10 INTRODUCTION DME1500...
Page 47: Chapter1 Setup
Chapter 1 SETUP Describes the necessary procedure from unpacking to preparation before use. Checking at unpacking The DME1500 includes the following accessories. Accessories Q’ty Check Test Lead AC power cable Input power fuse 0.08A (T) for 200V system input Operation manual •...
Page 48 ■ Do not use the product in locations affected by strong magnetic or electric fields. Operation in a location subject to magnetic or electric ﬁelds may cause the product to malfunction, resulting in electrical shock or ﬁre. E-12 SETUP DME1500...
Page 49: Precautions For Moving
Transport the product in its original package to prevent vibration and falls, which may damage the product. If you require packing material, contact Kikusui distributor/agent. Checking the Line Voltage and Fuse This instrument is used by selecting one of the three line voltage ranges speciﬁed in table 1-1.
Page 50 Remove cover by inserting the point of a flat head screwdriver in here. Then, adjust the voltage selector to the▼mark and push in the cover. (The figure illustrates a choice 85 to 115 VAC.) Fig.1-1 Removing Fuse Holder E-14 SETUP DME1500...
Page 51: Ac Power Cord Connection
Fig.1-2 is the rated voltage of 125 V. It is provided with the product which is 100 V system line voltage.When you use the DME1500 which you have changed the line voltage range to 200 V system, replace with an appro- priate power code.
Page 52: Grounding
DME1500 results in malfunction or the production of large noises from the DME1500. To ensure safety, provide secure grounding. The DME1500 can be grounded by the method speciﬁed below. Plug the AC power cord into a 3-pole power outlet upon which grounding construction has been performed.
Page 53: Chapter2 Measurement Tutorial
2.1.2 Over-range indication An input is over-range if it exceeds the full scale of the selected range. DME1500 indicates an input is over-range by lighting the “—OL—” pattern on display. 2.1.3 Input overload protection The maximum allowable input is shown as table 2-1. Please pro- ceed the measurement accordingly.
Page 54: Connections To Common Input Terminal
Connect the test lead to the measuring points and read the displayed value. NOTE • After measuring high voltage to 1000V dc, errors may occur when the 100µV is measured. Allow up to one minute prior to making low-level measurements. E-18 MEASUREMENT TUTORIAL DME1500...
Page 55: Current Measurements
Press [ ] or [ ] to the desired range. Press [AUTO/MAN] key to change manual or auto-ranging. Connect the test lead to the Ω , and COM input terminals of the instrument. Connect the test lead to the measuring points and read the displayed value. DME1500 MEASUREMENT TUTORIAL E-19...
Page 56: Diode Test ( ) Measurements
To release the dBm function, Press [SHIFT] key, then press [dBm] again. The dBm mode and AC+Hz mode are not selected concurrently. The standard reference impedance of the instrument is 600 Ω . E-20 MEASUREMENT TUTORIAL DME1500...
Page 57: Ac+Hz Measurements
In the MAX/MIN mode, set [REL] key to the REL mode. The maximum or minimum reading will become the relative base. DME1500 MEASUREMENT TUTORIAL E-21...
Page 58: Hold Measurements
Press the [HOLD] key the last reading is held on the display in all function. To release the HOLD function, press [HOLD] again. E-22 MEASUREMENT TUTORIAL DME1500...
Page 59: Chapter3 Measurement Techniques
Table 3-1 illustrates the relationship between ac and dc components for common waveforms, and compares readings for true rms meters and average-responding meters. Table 3-1 will help you convert between the two measurement methods. DME1500 MEASUREMENT TECHNIQUES E-23...
Page 60 D=X/Y K= D-D TRIANGLE SAW- TOOTH 3.464 1.732 0.960 1.000 0.000 1.000 PK-PK *1. Your Digital Multimeter. *2. RMS CAL is the displayed value for average responding meters that are calibrated to display rms for sine waves. E-24 MEASUREMENT TECHNIQUES DME1500...
Page 61: Ac+Dc Measurement
The waveforms in Table 3-2 show signals with increasing value of crest factor. As you can see from the series of waveforms, a signal with a crest factor above 3.0 is unusual. DME1500 MEASUREMENT TECHNIQUES E-25...
Page 62 WAVEFORM CREST FACTOR SQUARE WAVE SINE WAVE 1.414 TRIANGLE 1.732 SAWTOOTH MIXED 1.414 to 2.0 FREQUENCIES SCR OUTPUT 1.414 to 3.0 OF 100% to 10% WHITE NOISE 3.0 to 4.0 AC COUPLED PULSE TRAIN SPIKE >9.0 E-26 MEASUREMENT TECHNIQUES DME1500...
Page 63: Chapter4 Part Name And Functions
[2] Function Keys [6] Protect Fuse Fig.4-1 Front Panel Power Turns the power of the DME1500 on and off. It is turned on(│ ) at pushed. Function keys [SHIFT] key [SHIFT] key is used to enable the secondary function of cer- tain function keys that with blue symbols printed above.
Page 64 This key is used to calibrate by service engineers. This key is not involved in the user process. [AUTO/MAN] key This key is used to switche range between AUTO and MAN- UAL. Primary display Displays measurement value. E-28 PART NAME AND FUNCTIONS DME1500...
Page 65 Used to perform current mesurement up to 10A. 2A MAX input terminal Used to perform current measurememt up to 2A. Common terminal Used in each mesurement mode. Protect fuse 2A protect use is put in this. See "5.4 Protect fuse replacement". DME1500 PART NAME AND FUNCTIONS E-29...
Page 66: Rear Panel
AC line Power code connector for supplying line voltage. • Improper handling of the AC power cord may WARNING cause of electric shock. Always follow the proce- dure, See "1.5 AC power cord connection". E-30 PART NAME AND FUNCTIONS DME1500...
Page 67: Chapter5 Maintenance
• Ruptures in the covering or any other defect in the WARNING power code could cause electrical shock hazards. Discontinue using the power cable immediately. For purchasing accessories, please contact Kikusui distributor/ agent. Calibration This product was calibrated at shipment. However, recalibration is required after long-term usage.
Page 68: Protect Fuse Replacement
Push and carefully rotate the fuse carrier turn counterclockwise till remove the fuse and the fuse carrier off the front panel. Remove the defective fuse and replace the correct fuse (F2A 250V). E-32 MAINTENANCE DME1500...
Page 69: Dc Voltage
Common Mode Voltage 500V dc or peak ac (Maximum) Maximum Input 450V dc or peak ac continuous on 500mV range. 1200V dc or peak ac continuous on other range. dBm (ref 600 Ω ) 63.80 dBm to -97.7 dBm DME1500 SPECIFICATIONS E-33...
Page 70: True Rms Ac Or Ac+Dc Voltage
20Hz to 200kHz < 1.2V 0.05%+1 500V 20Hz to 1kHz < 12V 0.05%+1 Maximum Input 450V peak ac continuous on 500mV range. 500V peak ac continuous on the other range. AC+DC measurement does not support AC+Hz function. E-34 SPECIFICATIONS DME1500...
Page 71: Dc Current
0.5%+15 ——— 1%+15 0.5%+15 ——— Protection 500µA, 5mA, 50mA, 500mA, 2A 5 ranges fuse protection. 10A range no fuse,15 seconds max. Crest Factor Range 3.0 at full scale The burden voltage is the same as the DC current. DME1500 SPECIFICATIONS E-35...
Page 72: Frequency Measurement At Aca Range
0.1%+2 500k Ω 10 Ω 0.1%+2 5M Ω 100 Ω 0.2%+2 20M Ω 1kΩ 0.3%+2 Open-circuit Voltage 3.2 volts maximum on 500Ω, 1.3 volts maxi- mum on all other range.s Protection 450V dc or peak ac continuous. E-36 SPECIFICATIONS DME1500...
Page 73: Capacitance
Maximum Forward Voltage 1.5V Protection 450V dc or peak ac continuous. 6.10 Continuity beeper Description Built in buzzer sounds if conductance is less than 5 ohm. Open Voltage 1.3 volts maximum. Protection 450V dc or peak ac continuous. DME1500 SPECIFICATIONS E-37...
Page 74: Environmental
217W x 83H x 264.3D mm (Maximum) (255W x 95H x 295 D mm) Weigh Approx. 2 kg • To avoid damaging the instrument, do not use it in CAUTION a place where ambient temperature exceeds 50˚C. E-38 SPECIFICATIONS DME1500...
Page 76 TEL : 06-6933-3013 （代）九州営業所〒810-0074 福岡市中央区大手門3-10-4 丸尾ビル1階 TEL : 092-771-7951 （代）富士勝山事業所〒401-0310 山梨県南都留郡勝山村字上伝水2805 TEL : 0555-83-2121 （代） KIKUSUI ELECTRONICS CORP. 1-1-3, Higashiyamata, Tsuzuki-ku, Yokohama, 224-0023, Japan Tel : 045-593-7570 Fax : 045-593-7571...
