LAMP VERVANGEN

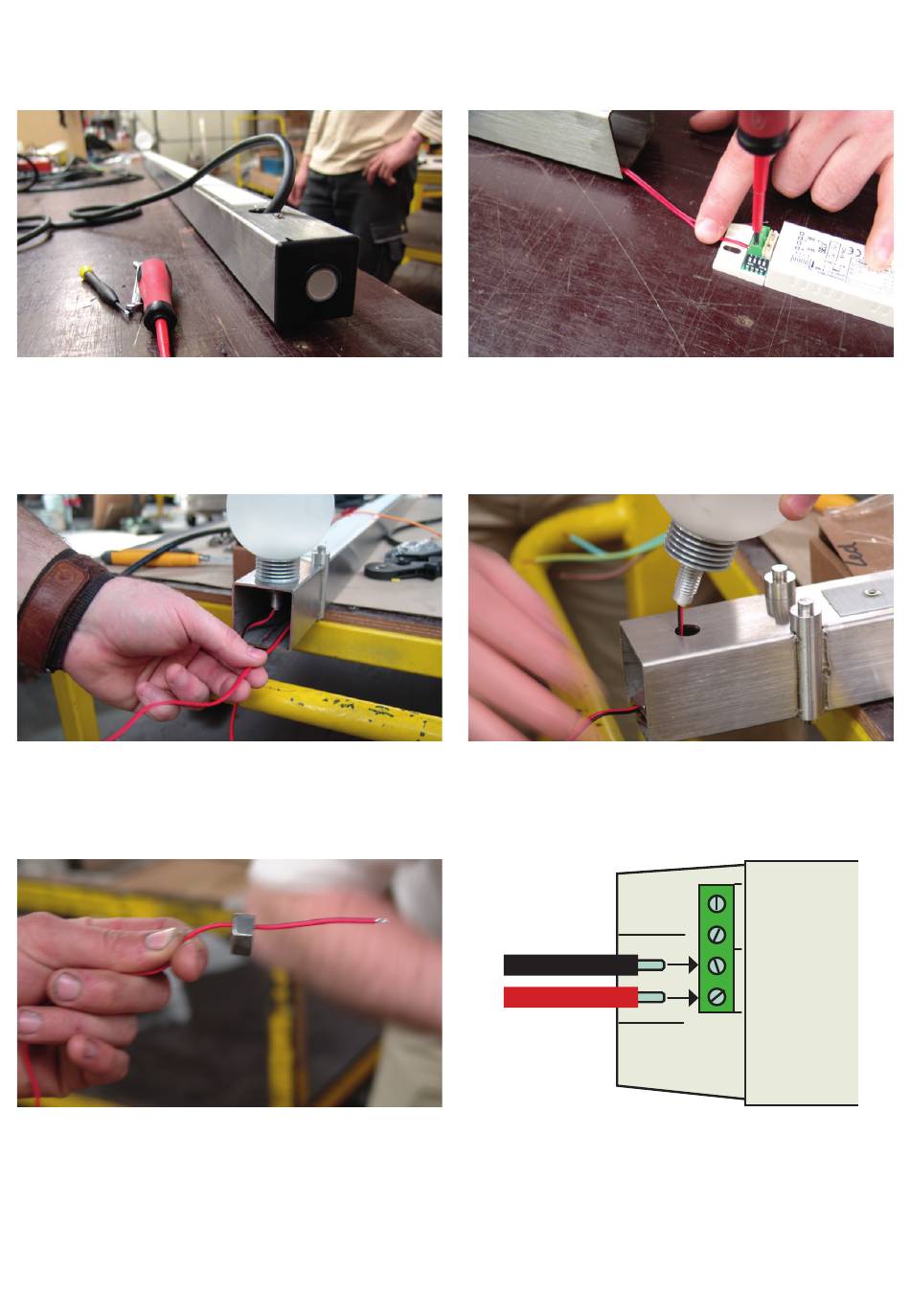

1. Verwijder de buisdop met schakelaar en haal de LED
adapter uit de parasolbuis.
3. Verwijder de buisdop in het centrum van de parasol,
trek het snoer doorheen de buis en draai de moer van
de verlichtingssokkel los.
5. Plaats de nieuwe LED, schuif de moer over het snoer,
en span de moer aan. Steek de kabel door de buis zodat
deze aan het andere uiteinde tevoorschijn komt.
26 onderhoud
2. Haal het rode en het zwarte kabeltje uit de adapter.
4. Verwijder de kapotte LED uit de buis en draai de bol
er af, zodat deze op de nieuwe LED lamp bevestigd
kan worden. Vergeet hierbij niet ook de rubberen ring
te plaatsen.
6. Verbind de kabeltjes met de LED adapter zoals hier
afgebeeld.
7. Plaats beide doppen opnieuw op de uiteinden van de
parasolbuis.
