KOSMOS PAR ASOL

READ INSIDE

ASSEMBLY INSTRUCTIONS,

HOW TO USE, USEFUL TIPS

FOR KEEPING YOUR TOOL FOR

TOGETHERNESS IN SHAPE

PRODUCT

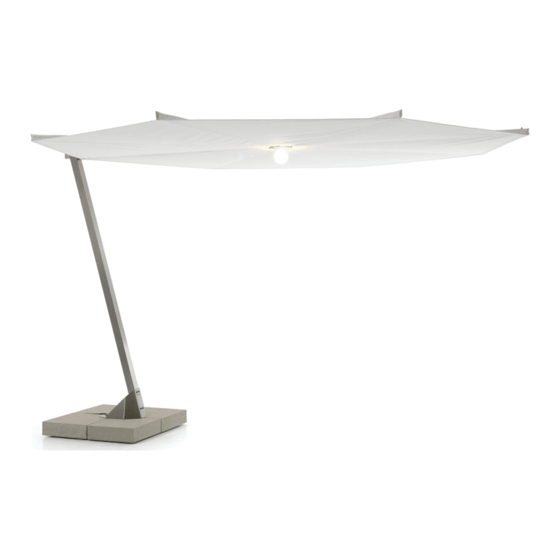

KOSMOS PARASOL – CONCRETE (WHEEL) BASE –

FLOOR FASTENING – LED LIGHT – MAINTENANCE

LANGUAGES

EN – NL – DE – FR – IT – ES

WWW.EXTREMIS.BE

Table of Contents

Chapters

Need help?

Do you have a question about the KOSMOS PARASOL and is the answer not in the manual?

Questions and answers

Summary of Contents for Extremis KOSMOS PARASOL

Page 1 EN – NL – DE – FR – IT – ES HOW TO USE, USEFUL TIPS MORE FOR KEEPING YOUR TOOL FOR TOGETHERNESS IN SHAPE WWW.EXTREMIS.BE PRODUCT KOSMOS PARASOL – CONCRETE (WHEEL) BASE – FLOOR FASTENING – LED LIGHT – MAINTENANCE...
Page 2: Table Of Contents
LANGUAGES ENGLISH P. 3 contents p. 3 assembly concrete base p. 4 assmbly concrete wheel base p. 5 assembly directly to the floor p. 5 assembly parasol p. 6 changing the light bulb p. 8 maintenance p. 9 NEDERLANDS P. 11 inhoud p.
Page 3 CONTENTS KOSMOS PARASOL ON CONCRETE BASE 1 x kosmos parasol on tube 4 x concrete tile 4 x bolt M10x110 (round / square) 1 x frame A 1 x frame B 1 x connection piece 4 x screw M5 x 40...
Page 4: Assembly Concrete Base
ASSEMBLY CONCRETE BASE WHAT YOU NEED 1 person no. 17 spanner screwdriver +/- 30 min. 1. Position the first element of the cross-shaped base on the floor where you wish to place the parasol. Then slide the second element over first one ensuring that the grooves correspond and fit perfectly.
Page 5 ASSEMBLY CONCRETE WHEEL BASE 1. Put the four concrete tiles on top of the cross-shaped 2. Position the connection piece on top of the concrete base. Align the holes in the concrete tiles with the tiles. Make sure that the holes in the connection piece holes in the metal plate of the cross-shaped base.
Page 6 ASSEMBLY KOSMOS PARASOL WHAT YOU NEED 1 person +/- 30 min. 1. Align the holes (two at the bottom and two at the top) in the stainless steel part with the holes in the parasol pole. Insert for M8x20 bolts and tighten them securely.
Page 7 4. Now insert the parasol as far as possible into the hole in the parasol pole and fasten it by means of the bolts and put the protective caps onto the parasol and the parasol pole. 5. Now open the parasol. If the magnets don’t close well, Put the leather strap on the parasol to prevent the parasol first loosen the velcro fasteners and open the parasol from opening.
Page 8: Changing The Light Bulb
CHANGING THE LIGHT BULB 1. Remove the parasol fram’s protective cap with the 2. Detach the red and the black cable from the adapter. switch and remove the LED adapter from the parasol frame. 3. Remove the protective cap at the other end of the 4.
Page 9: Maintenance
° 110 - 220 V - 50/60 Hz use, taking account of all the ° 1 x 7 W specifications instructions ° type lamp: Extremis KLED lamp contained in this manual. ° IP 65 CAUTION The supplied plug (part of KPR or KPV) is a Europlug (Type E).
Page 10: Nederlands
LANGUAGES ENGLISH P. 3 contents p. 3 assembly concrete base p. 4 assmbly concrete wheel base p. 5 assembly directly to the floor p. 5 assembly parasol p. 6 changing the light bulb p. 8 maintenance p. 9 NEDERLANDS P. 11 inhoud p.
Page 11: Inhoud
INHOUD KOSMOS PARASOL OP SOKKEL IN BETON 1 x kosmos parasol op paal 4 x betonblok 4 x bout M10x110 (rond / vierkant) 1 x frame A 1 x frame B 1 x bevestigingsstuk 4 x schroef M5x40 4 x plug...
Page 12: Montage Sokkel In Beton
MONTAGE SOKKEL IN BETON BENODIGDHEDEN 1 persoon steeksleutel nr. 17 philips schroevendraaier +/- 30 min. 1. Plaats het eerste stuk op de grond, daar waar u de parasol wil opstellen. Schuif vervolgens het tweede stuk er over, zodat de sleuven in elkaar passen. 2.
Page 13: Montage Grondverankering
SOKKEL IN BETON OP WIELEN 1. Plaats de de 4 betonblokken op het frame met wielen. 2. Plaats nu de rvs buis op de betonblokken en zorg Zorg ervoor dat de openingen in de betonblokken ervoor dat de gaten in de rvs schijf mooi over de gaten steeds boven de openingen in de onderplaat van het van de betonblokken passen.
Page 14 MONTAGE KOSMOS PARASOL BENODIGDHEDEN 1 persoon +/- 30 min. 1. Steek 4 bouten door de daarvoor voorziene openingen (twee onderaan en twee bovenaan). Schuif vervolgens de parasolpaal op de bouten. Draai goed aan. 2. De twee vrije openingen dienen om de parasol iets 3.
Page 15 4. Steek nu de parasol door de opening in de verticale buis tot dit blokkeert en vergrendel met de bouten. Plaats de passende doppen op het parasolframe en de verticale buis. 5. Open nu de parasol. Houdt de magneetsluiting het In gesloten toestand dient men het lederen riempje op niet, maak dan eerst de velcroband los en open de het parasolframe vast te maken aan de twee buitenste...
Page 16: Lamp Vervangen
LAMP VERVANGEN 1. Verwijder de buisdop met schakelaar en haal de LED 2. Haal het rode en het zwarte kabeltje uit de adapter. adapter uit de parasolbuis. 3. Verwijder de buisdop in het centrum van de parasol, 4. Verwijder de kapotte LED uit de buis en draai de bol trekt het snoer doorheen de buis en draai de moer van er af, zodat deze op de nieuwe LED lamp bevestigd de verlichtingssokkel los.
Page 17: Onderhoud
De geschikte producten voor het Laat de Kosmos Parasol niet gesloten Spuit de parasol nooit af met een reinigen van roestvrij staal zijn in de als ze niet volledig droog is. Laat ze hoge drukreiniger.
Page 20 All rights reserved. Unless otherwise specified, all designs and photographs contained in this publication are copyright protected and are the property of Extremis. No part of this publication may be copied or distributed without Extremis’ prior written consent. The names of the authors of photographs to which we do not hold rights are mentioned here. We have done our utmost to provide a...
