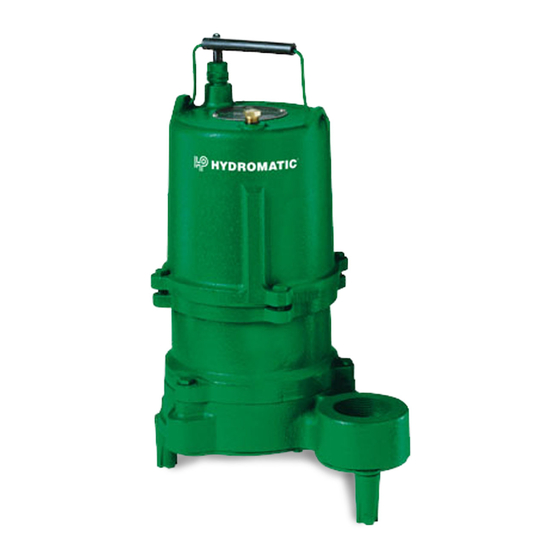

SHEF50 /
SHEF100
InstallatIon and
operator's Manual
Submersible Sewage
Ejector Pump
InstallatIon et Manuel
de l'opérateur
Pompe submersible
d'eaux d'egout
Installation/Operation/Parts
For further operating, installation, or
maintenance assistance:
Call 1-888-957-8677
English . . . . . . . . . . . Pages 2-12
Installation/Fonctionnement/Pièces
Pour plus de renseignements concernant
l'utilisation, l'installation ou l'entretien,
Composer le 1 (888) 957-8677
Français . . . . . . . . . Pages 13-24
©2011
W-03-257 (6/3/2011)
Advertisement
Chapters
Table of Contents
Subscribe to Our Youtube Channel
Related Manuals for Hydromatic SHEF100
Summary of Contents for Hydromatic SHEF100
- Page 1 SHEF50 / SHEF100 InstallatIon and operator's Manual Submersible Sewage Ejector Pump InstallatIon et Manuel de l'opérateur Pompe submersible d'eaux d'egout Installation/Operation/Parts For further operating, installation, or maintenance assistance: Call 1-888-957-8677 English . . . . . . . . . . . Pages 2-12 Installation/Fonctionnement/Pièces...
-
Page 2: Table Of Contents
For result in death or serious injury. more information, see your retailer, call Hydromatic indicates a hazard which, if not avoided, customer service at 1-888-957-8677 or visit our web site could result in death or serious injury. -
Page 3: Installation
Cord Lift Warning shown below. Installation 5. Risk of explosion and hazardous gas . septic thank you for purchasing this Hydromatic® pump. to tank must be vented in accordance with local help ensure years of trouble-free operation, please read plumbing codes. - Page 4 Installation Typical Single Phase Switch Operated Installation Typical Three Phase Simplex Installation with float...
-
Page 5: Operation
10. a check valve should be installed horizontally in the discharge pipe. Checking power cord 11. the optional Hydromatic Q alert is an audible to be sure wires are not burned off or broken in cord, alarm system for high water conditions. It should be use ohmmeter for check. -
Page 6: Ground Check
Maintenance Checking motor operation If motor is thoroughly dry, needle of ohmmeter will not move on the ground check. this indicates a reading of If the unit is being operated by float switch, unplug 50 megohms or higher. When making the ground check, the pump from the piggyback receptacle and plug the if the needle goes to zero, the motor has a wire touching pump directly into the power source. -
Page 7: Reassembly
Hydromatic pumps have a small air vent hole in of the same manufacture as the existing rotor, or vice the impeller cavity to let out trapped air. If this hole versa. -
Page 8: Troubleshooting
Troubleshooting Hazardous voltage . Can shock, burn, or Hazardous impellers and unexpected starts Troubleshooting kill. disconnect power before attempting any service or which can cause loss of fingers . Keep hands away from repair work on pump. pump suction inlet when working on or servicing pump. Symptom Possible Cause(s) Corrective Action... -
Page 9: Repair Parts
Cord assembly w/plug, 20’ , 115V, 132160015 Motor assembly, 115/230V, sHeF50 135380001 power Cord assembly w/plug, 30’ , 115V 132160045 Motor assembly, 230V, sHeF100 135400001 power Cord assembly w/plug, 20’ , 230V 132160025 screw, Hex Hd. 5/16-18x1.25 001010081 power Cord assembly w/plug, 30’ , 230V 132160055 leg, 2”... - Page 10 085210051 Housing, Motor 000565002 locktite sealant — 017540001 Motor assembly, 230/460V, sHeF50 135390021 shaft seal 14525a010 Motor assembly, 230/460V, sHeF100 135410021 Gasket 135620011 Motor assembly, 575V, sHeF50 135870021 Machine screw, 8-32x.25 128450011 Motor assembly, 575V, sHeF100 135880021 lockwasher, #8 star 009950021 screw, Hex Hd.
-
Page 11: Warranty
Your only remedy, and HYdroMatIC’s only duty, is that HYdroMatIC repair or replace defective products (at HYdroMatIC’s choice). You must pay all labor and shipping charges associated with this warranty and must request warranty service through the installing dealer as soon as a problem is discovered. -
Page 12: Product Specifications
Specifications Product Specifications Model SHEF50 SHEF100 typical application: sewage, effluent, dewatering Capacities: up to 63 GpM (53 lpM) up to 88 GpM (74 lpM) Heads: up to 63 ft (19.2 m) up to 90 ft (27.4 m) electrical: 115V, 1ø, 14.5 Fla, 60Hz; 208V, 1ø, 7.6 Fla, 60Hz;... -
Page 13: Di Rectives De Sécurité Importantes
AVIS est utilisé pour les pratiques qui ne sont pas appeler le service à la clientèle Hydromatic en composant reliées aux blessures personnelles. le 1 888-957-8677 ou consulter notre site web hydromatic.com. -
Page 14: Installation
Installation indiquées ci-dessous. risque d’explosion et de présence de gaz dangereux. le nous vous remercions d'avoir acheté cette pompe Hydromatic®. système septique doit bénéficier d’une aération conformément pour vous assurer des années de fonctionnement optimal, veuillez aux codes de plomberie locaux. - Page 15 Installation Installation typique à une pompe seule phase Installation typique à une pompe tríphase...
-
Page 16: Utilisation
11. le système optionnel Hydromatic alerte Q est un système deux fils et en ajustant le bouton de l'aiguille jusqu'à ce que zéro d'alarme sonore qui vous avertit en cas de niveau élevé de soit indiqué. -
Page 17: Vérification De La Terre
Entretien Vé rification du fonctionnement si le moteur est bien sec, l'aiguille de l'ohmmètre ne bougera pas lors de la vérification de la terre. la mesure indiquée est de 50 du moteur mégohms ou plus. lors de la vérification de la terre, si l'aiguille si l'appareil est actionné... -
Page 18: Remontage
à la terre ou le test du bobinage ont échoué. notez les pompes Hydromatic disposent d'un petit orifice que le stator de rechange doit être de la même marque que le d'évacuation de l'air dans la cavité de l'impulseur pour laisser rotor existant, et vice-versa. -
Page 19: Dépannage
Dépannage Tension dangereuse . peut provoquer des chocs Impulseurs dangereux et démarrages inopinés électriques, des brûlures, voire la mort. Coupez l’alimentation pouvant provoquer la perte de doigts . Gardez les mains éloignées avant de tenter d’entretenir ou de réparer la pompe. de l’orifice d’aspiration de la pompe lorsque vous travaillez sur celle-ci ou lorsque vous la réparez. -
Page 20: Pièces De Rechange
000560222 Cordon d'alimentation de 20 pi , 115V, 132160015 ensemble de moteur, 115/230V, sHeF50 135380001 Cordon d'alimentation de 30 pi , 115V 132160045 ensemble de moteur, 230V, sHeF100 135400001 Cordon d'alimentation de 20 pi, 230V 132160025 001010081 Cordon d'alimentation de 30 pi, 230V 132160055... - Page 21 085210051 Carter, moteur 000565002 produit d'étanchéité loctite® — 017540001 ensemble de moteur, 230/460V, sHeF50 135390021 Joint d'arbre 14525a010 ensemble de moteur, 230/460V, sHeF100 135410021 Joint 135620011 ensemble de moteur, 575V, sHeF50 135870021 128450011 ensemble de moteur, 575V, sHeF100 135880021 rondelle...
-
Page 22: Garantie
à déclenchement extrêmement rapide du calibre recommandé, sinon la garantie sera nulle et non avenue. le seul recours de l’acheteur et la seule responsabilité de HYdroMatIC consistent à réparer ou à remplacer (au choix de HYdroMatIC) les produits qui se révéleraient défectueux. l’acheteur s’engage à payer tous les frais de main d’œuvre et d’expédition du produit couvert par sa garantie et de s’adresser au concessionnaire-installateur ayant procédé... -
Page 23: Caractéristiques Du Produit
Caractéristiques Caractéristiques du produit Modèle SHEF50 SHEF100 application typique eaux d'égout, effluent, assèchement, capacité élevée Capacité : jusqu'à 63 GpM (53 lpM) jusqu'à 88 GpM (74 lpM) Hauteurs d'eau : jusqu'à 63 pi (19.2 m) jusqu'à 90 pi (27.4 m) 115V, 1ø, 14.5 Fla, 60Hz;... - Page 24 – Your authorized local distributor – CANADA 293 Wright street, delavan, WI 53115 269 trillium drive, Kitchener, ontario, Canada n2G 4W5 tel: 888-957-8677 Fax: 800-426-9446 tel: 519-896-2163 Fax: 519-896-6337 www.hydromatic.com...
