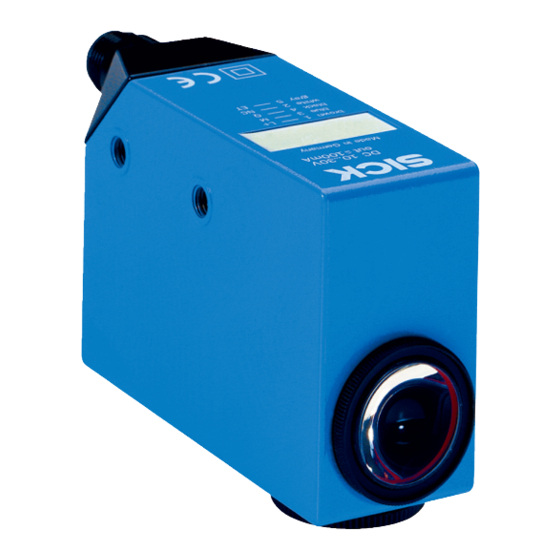

SICK CS81-P3612S02 Manual

SICK CS81-P3612S02 Manual

Advertisement

Available languages

Available languages

Quick Links

CS81-P3612S02
CS8
颜色传感器

Advertisement

loading
Need help?

Need help?

Do you have a question about the CS81-P3612S02 and is the answer not in the manual?

Questions and answers

Summary of Contents for SICK CS81-P3612S02

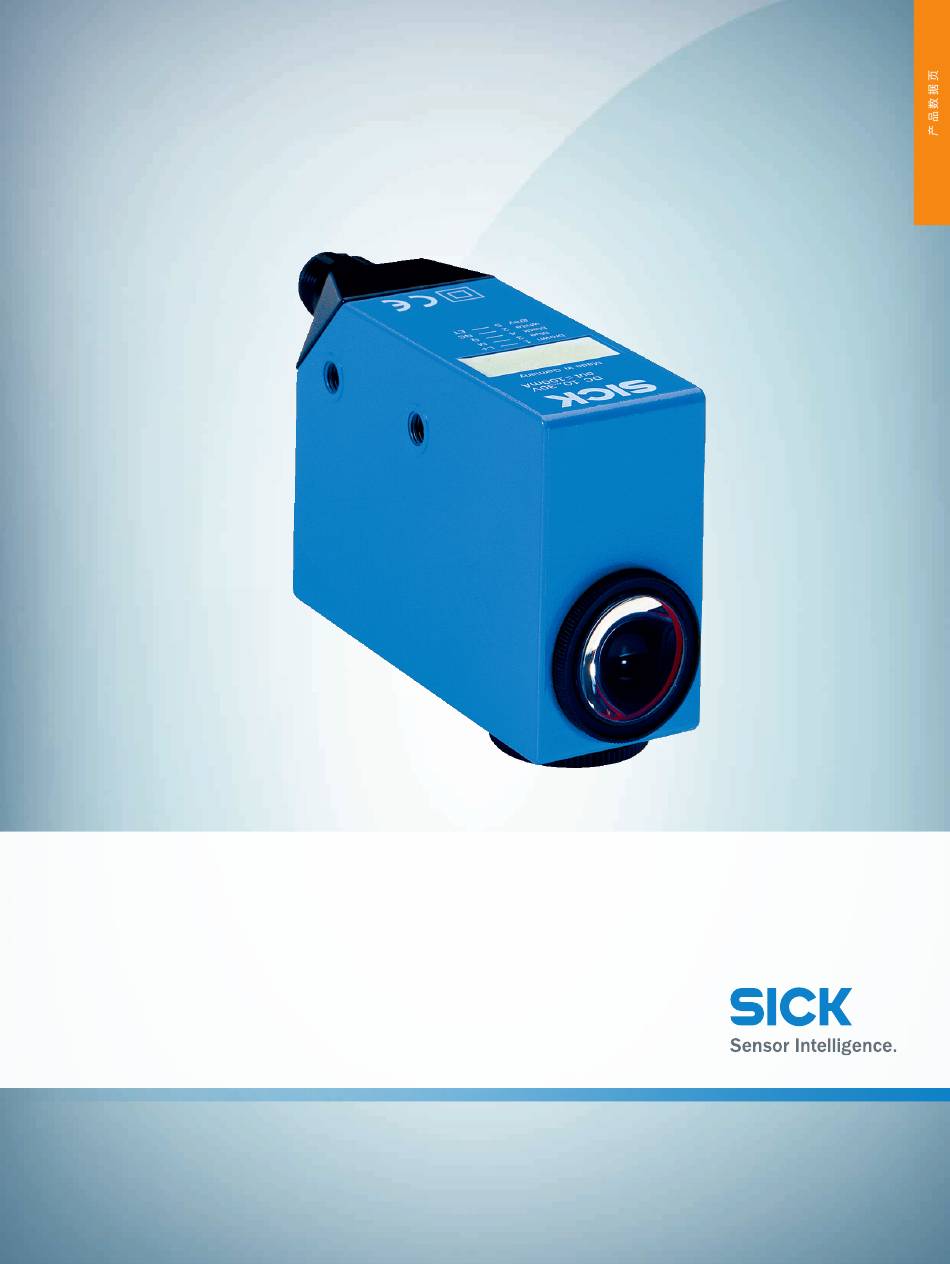

  • Page 1 CS81-P3612S02 颜色传感器...
  • Page 2 CS81-P3612S02 | CS8 颜色传感器 订购信息 类型 订货号 CS81-P3612S02 1054795 其他设备规格和配件 www.sick.com/CS8 详细技术参数 产品特点 尺寸(宽 x 高 x 深) 30.4 mm x 80 mm x 53 mm 感应距离 60 mm  感应距离公差 ± 9 mm 外壳形状(光束出口) 方形 光源 LED, RGB  轴长 640 nm, 525 nm, 470 nm 光点尺寸 13 mm x 13 mm 设置 示教按键 示教功能程序 一个点示教功能静态 特殊特征...
  • Page 3 CS81-P3612S02 | CS8 颜色传感器 响应时间 500 µs, 160 µs, 85 µs  开关量输出 开关量输出(电压) PNP:高电平 = U – ≤ 2 V / 低电平 = 约 0 V 输出(端口) 一种颜色 输出电流 I < 100 mA  max. 示教功能输入 (ET) Teach: U = 10 V ... < U Run: U < 2 V 存储时间 (ET) 25 ms,非易失性存储 时间等级...
  • Page 4 CS81-P3612S02 | CS8 颜色传感器 ETIM 7.0 EC001817 UNSPSC 16.0901 39121528 尺寸图 (尺寸单位:mm) 56 (2.2) 9 (.35) 28 (1.1) (.1) 28 (1.1) (.51) 52 (2.05) 80 (3.15) (.67) ①  透镜(光发射) ②  安装螺纹 M5,5.5 mm 深 ③  参见透镜尺寸图 ④  螺堵,可与透镜替换 ⑤  M12 插头(可旋转 90°) 可调性 CS8-1 Timer –...
  • Page 5 CS81-P3612S02 | CS8 颜色传感器 接线图 Cd-313 + (L+) - (M) Teach 操作方式 设置开关阈值 1. Trigger teach-in 2. Select color tolerance 3. Confirm teach-in Timer Timer Timer – – – Position object in light field. If necessary adapt tolerance with Press SET button > 1 s.
  • Page 6 CS81-P3612S02 | CS8 颜色传感器 简述 类型 订货号 通用夹持支架,用于固定杆, 钢制、镀锌, 无固定材料 BEF-KHS-KH1 2022726 安装杆,直、200 mm,钢质, 钢制、镀锌, 无固定材料 BEF-MS12G-A 4056054 安装杆,直、300 mm,钢质, 钢制、镀锌, 无固定材料 BEF-MS12G-B 4056055 安装杆,L 形、150 mm x 150 mm,钢质, 钢制、镀锌, 无固定材料 BEF-MS12L-A 4056052 安装杆,L 形、250 mm x 250 mm,钢质, 钢制、镀锌, 无固定材料 BEF-MS12L-B 4056053 插头和电缆 A 头: 插座, M12, 5 针, 直头...
  • Page 7 SICK 概览 SICK 是工业用智能传感器和传感技术解决方案的主要制造商之一。 独特的产品和服务范围为安全有效地 控制流程创造最优的基础, 防止发生人身事故并且避免环境污染。 我们在诸多领域拥有丰富的经验, 熟知其流程和要求。 这样我们就可以用智能传感器为客户提供其所需。 在 欧洲、 亚洲和北美洲的应用中心, 我们会根据客户的需求测试并优化系统解决方案。 SICK 是值得您信赖的 供应商和研发合作伙伴。 全面的服务更加完善我们的订单: SICK 全方位服务在机器整个寿命周期中提供帮助并保证安全性和生产 率。 这对我们来说就是“传感智能”。 与您全球通行: 联系人以及其它分公司所在地 www.sick.com SICK AG | Waldkirch | Germany | www.sick.com...
