Installez minutieusement les cheminées extérieure et intérieure sur le
produit. Fixez la cheminée intérieure avec 2 vis sur la partie de connection
de la cheminée intérieure.
Dessin 2
3.4. Montage De La Cheminée Extérieure

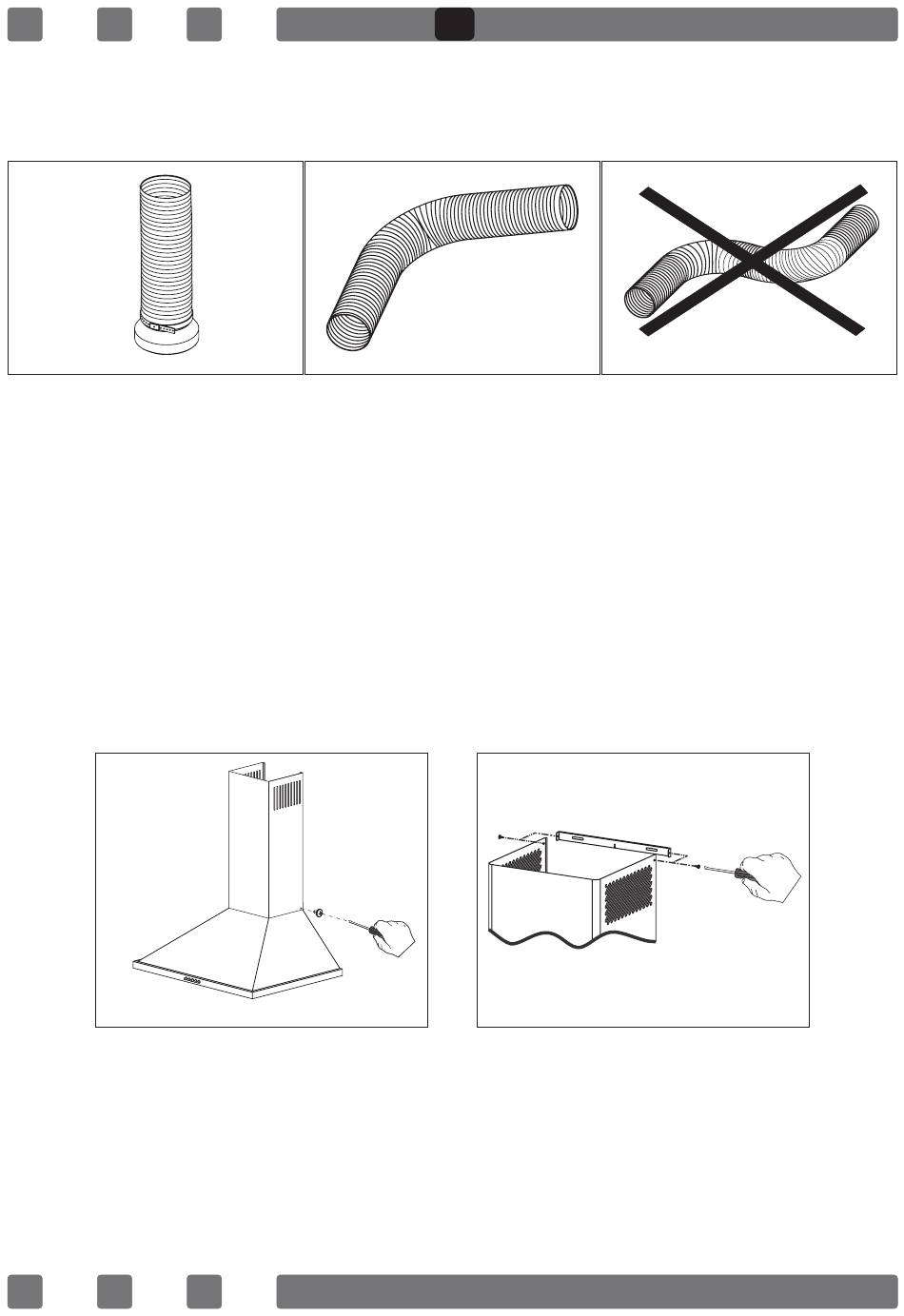

Fixez la cheminée extérieure sur son emplacement sur la hotte comme
indiquée sur le Dessin 5 avec 2 vis.
3.5. Montage De La Partie De Suspension De La Cheminée Intérieure
Pour fixer les parties de suspension de la cheminée intérieure, faire 2
trous de fixation de Ø 6 mm sur le mur avec une perceuse aux endroits et
hauteur concernés. Des chevilles de 6mm sont installées dans ces trous
et la partie de suspension de la cheminée intérieure est fixée. A la fin de
l'installation de la hotte, la cheminée intérieure est vissée sur la partie de
suspension de la cheminée intérieure. (Voir Dessin 6)
Dessin 5
Note: La pièce de cheminée intérieure peut ne pas se trouver dans le
paquet que vous avez acheté en fonction de son contenu.
FR
Dessin 3
Dessin 6
