3. INSTALLATION DE LA HOTTE

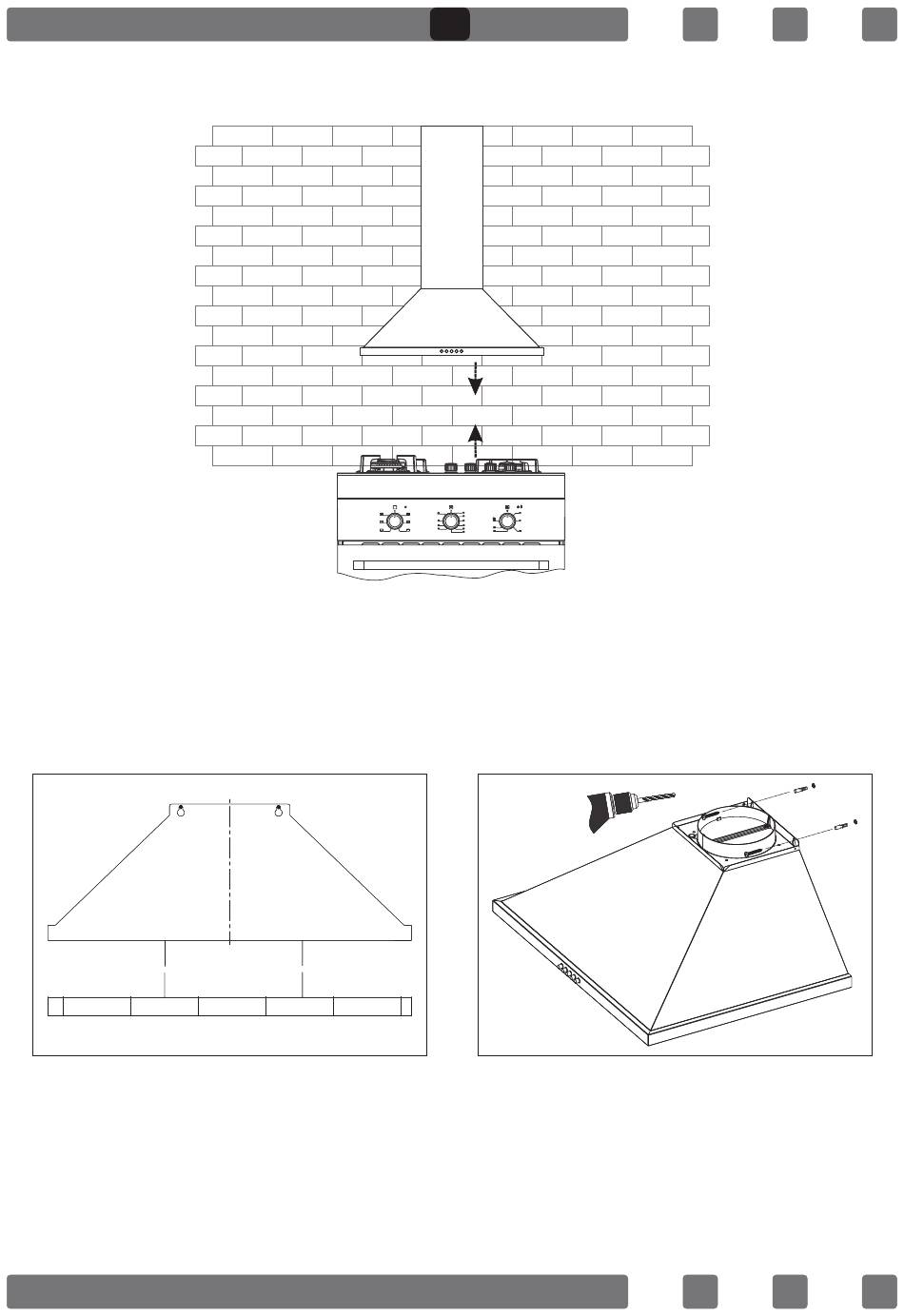

3.1. Emplacement De La Hotte

3.2. Montage De La Hotte Sur Le Mur

Fixer sur le mur des chevilles de 8mm sur les trous (A,B) d'après le
schéma de montage. Les vis de montage fournies avec les accessoires
de montage sont fixées dans les chevilles et l'appareil est fixé sur le mur.
(Dessin 1) Puis les vis de montage sont fortement serrées.
A
Schéma de montage

3.3. Installation Du Tuyau En Aluminium

Installez le tuyau en aluminium flexible sur la cheminée en plastique.Fixez
l'autre extrémité du tuyau sur le trou d'aération de la cuisine. (Voir Dessin 2)
Eviter les courbes et plis sur le tuyau en aluminium car celles-ci peuvent
réduire la puissance d'aspiration de l'air. (Voir Dessin 3-4)
FR
Min. 650 mm.
0
90
80
70
B
21
0
10 50
20
MAX
30 250 80
40
220
50
180 130
60
Dessin 1
