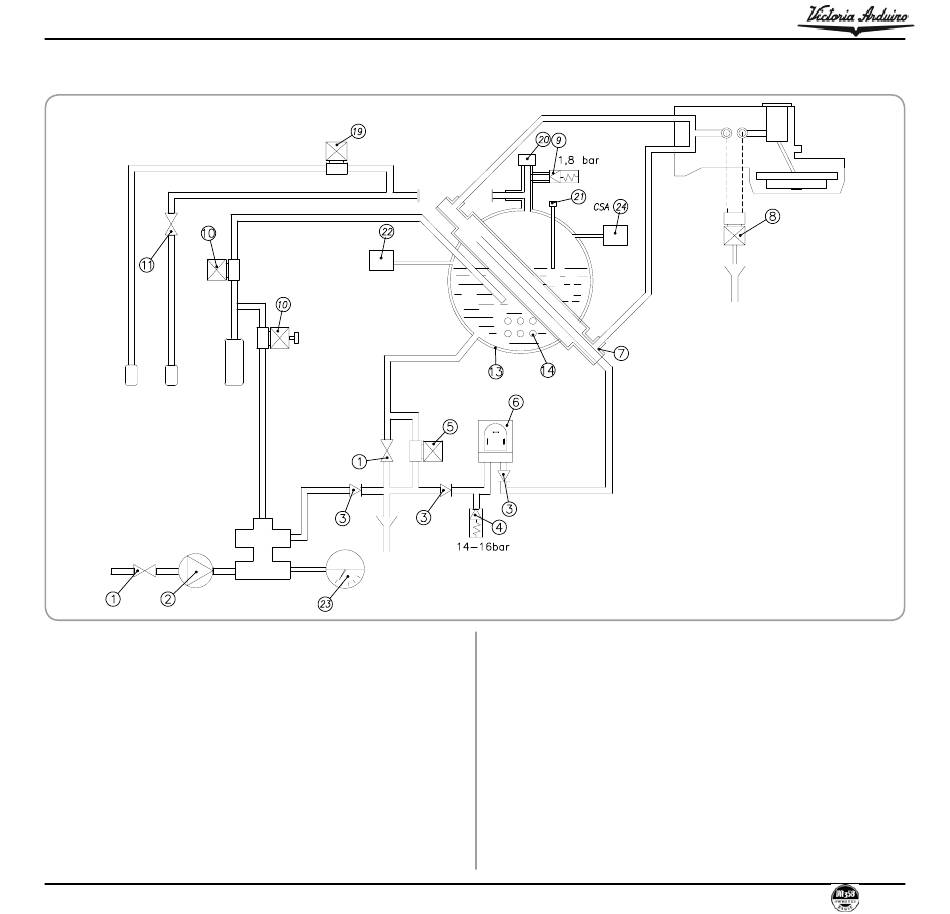

SCHEMA IDRAULICO / HYDRAULIC DIAGRAM / SCHÉMA HYDRAULIQUE
LEGENDA / KEY / LÉGENDE
1 Rubinetto generale / General tap / Robinet arrivée d'eau
2 Pompa / Pump / Pompe
3 Valvola di ritegno / Retaining valve / Soupape d'arrêt
4
Valvola di espansione / Expansion valve / Soupape d'expansion
5 Elettrovalvola ugello / Refill electrovalve / lectrovalve recharge
6 Dosatore volumetrico / Flowmeter / Doseur volumétrique
7 Scambiatore di calore / Heater exchange / Echangeur de chaleur
8
Elettroval. Erogazione / Delivery electrovalve / Electrovanne de
distribution
9 Valvola di sicurezza / Safely valve main boiler / Soupape de
sûreté chaudière
10
Elettroval. Acqua calda / Hot water electrovalve / Électrovalve
d'eau chaude
VA358 WHITE EAGLE DIGIT
11
12
13
14
15
16
17
18
19
20
21
22
23
24
Rubinetto vapore / Steam tap / Robinet vapeur
-
Caldaia / Boiler / Chaudière
Resistenza / Heating element / Résistance
-
-
-
-
Elettrovalvola vapore / Steam electrovalve / Électrovalve vapeur
Valvola anti risucchio / Antivacuum valve / Valve anti vide
Sonda livello caldaia / Level probe / Sonde de niveau
Pressostato digitale / Digital pressostat / Pressostat numérique
Manometro / Manometer / Manomètre
Pressostato meccanico / Mechanical pressostat / Pressostat
mécanique
