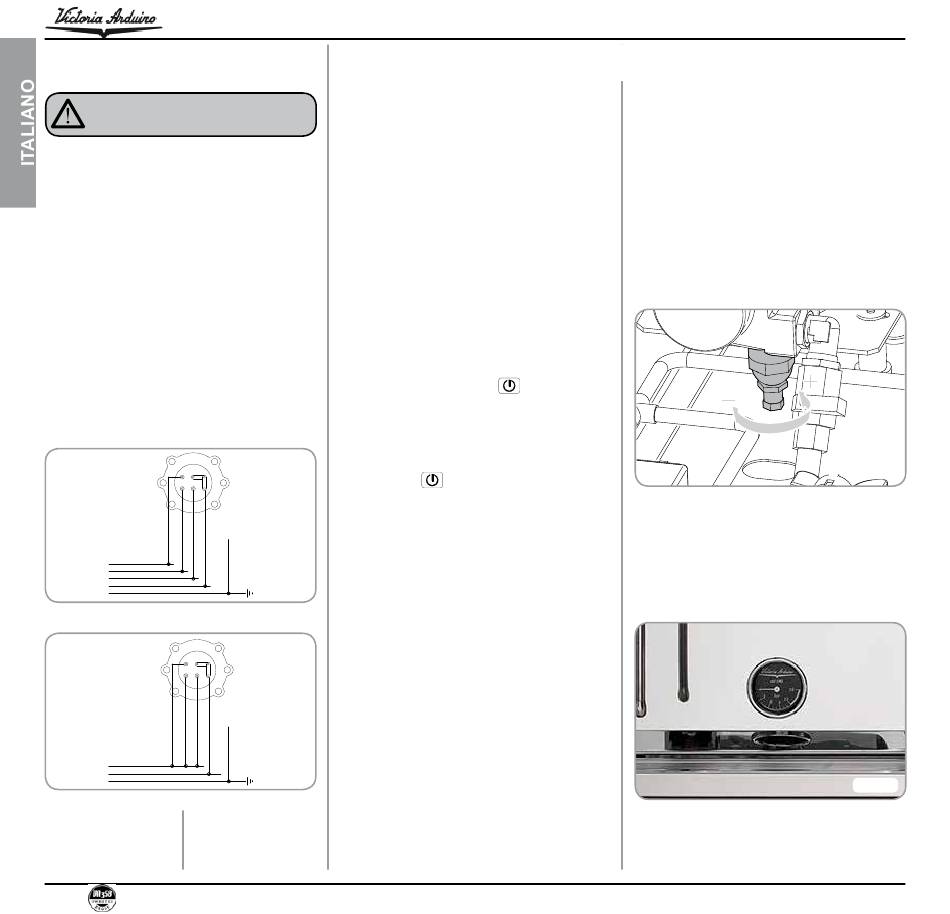

2.2 SPECIFICHE
ELETTRICHE
ATTENZIONE
PERICOLO DI SCOSSA ELETTRICA
La macchina deve essere sempre protetta
con un interruttore automatico onnipolare
di adeguata potenza con distanza di apertu-
ra dei contatti e che consenta la disconnes-
sione completa nelle condizioni della cate-
goria di sovratensione III.
Simonelli Group non risponde di alcun danno
a cose o persone derivante dalla mancata
osservanza delle vigenti norme di sicurezza.
Prima di allacciare la macchina a una rete elettri-
ca verificare che il voltaggio indicato sulla tar-
ghetta dati della macchina corrisponda a quello
della rete. In caso contrario, effettuare i succes-
sivi collegamenti sulla base della linea elettrica a
disposizione, come illustrato successivamente:
• per voltaggio 380V / 3 fasi + Neutro:
1 2 3 4
• per voltaggio 230V / monofase:
1 2 3 4
LEGENDA
4 Blu
1 Nero
5 Giallo-verde
2 Grigio
3 Marrone
16
3.

REGOLAZIONI DEL TECNICO QUALIFICATO

3.1 PROCEDURA DI
PRIMA INSTALLAZIO-
NE O DOPO MANU-
TENZIONE CALDAIE
In fase di prima installazione della macchina o
dopo la manutenzione di una delle caldaie,
accesa la macchina dall'interruttore generale
posto in basso a destra, procedere come
segue:
1) Se a display viene visualizzato "OFF -
OROLOGIO DISABILITATO" procedere
come al passo 3.
2) Se a display viene visualizzato "OFF" pre-
mere il tasto ON/OFF
non viene visualizzato a display "OFF -
OROLOGIO DISABILITATO" e quindi pro-
cedere come al passo 3.
3) Accendere la macchina premendo il tasto
ON/OFF
l'accensione uscirà acqua dai gruppi per
circa 45 secondi al fine di assicurare il cor-
retto riempimento delle caldaie caffè.
5
Questo ciclo non può e non deve essere
interrotto.
Fig. 7
Nel caso in cui sia interrotto per mancanza
di elettricità o spegnimento accidentale
della macchina dall'interruttore generale,
alla successiva riaccensione la macchina
riavvierà di nuovo il ciclo per altri circa 45
secondi.
NOTA: Dopo 90 secondi di riempimento della
5
caldaia, lo schermo visualizzerà "Errore
Livello" per proteggere il motore dal
surriscaldamento.
Fig. 8
Qualora compaia la scritta "Errore livello" è
sufficiente riavviare la macchina tramite l'inter-
ruttore generale per completare il riempimento
caldaia.
fino a quando
ed automaticamente dopo
3.2 REGOLAZIONE
POMPA
NOTA: Operazione eseguibile anche a mac-
china accesa.
Per modificare la pressione di esercizio della
pompa, agire come descritto di seguito:
• Agire sulla vite di regolazione della pompa
per AUMENTARE (senso orario) oppure
DIMINUIRE (senso antiorario) la pressione;
Valore consigliato: 9 bar
• La pressione impostata della pompa viene
visualizzata sul manometro, alloggiato all'in-
terno della macchina durante l'erogazione.
Fig. 9
Fig. 10
