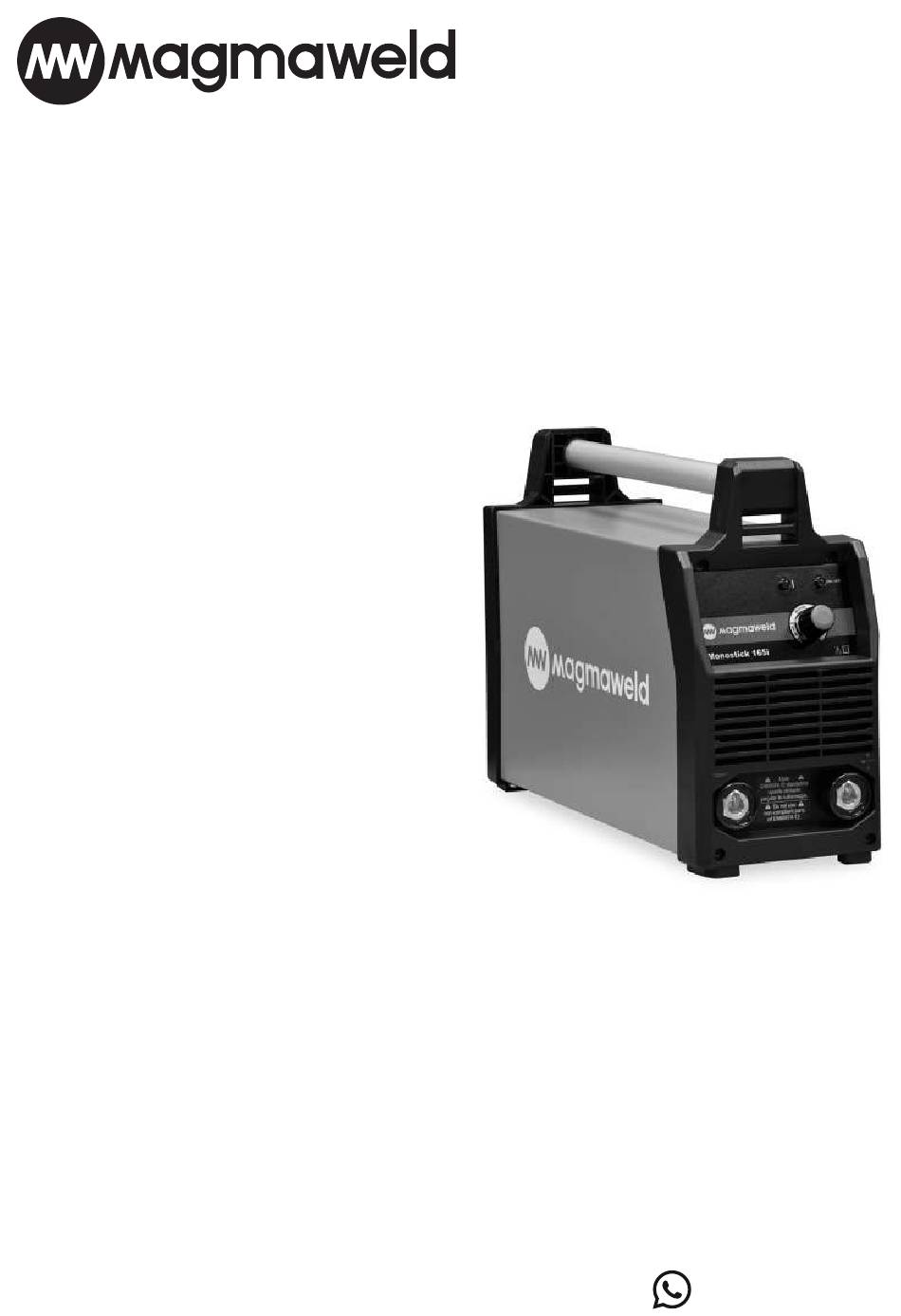

- Page 1 USER MANUAL monoSTICK 165i (+90) 444 93 53 magmaweld.com (+90) 538 927 12 62 info@magmaweld.com...
- Page 2 All rights reserved. It is prohibited to reproduce this documentation, or any part thereof, without the prior written authorisation of Magma Mekatronik Makine Sanayi ve Ticaret A.Ş. Magma Mekatronik may modify the information and the images without any prior notice. Tüm hakları...
- Page 3 165i DC WELDING INVERTER DC KAYNAK İNVERTÖRÜ...
-
Page 4: Table Of Contents
Contents monoSTICK 165i CONTENTS SAFETY PRECAUTIONS General Information TECHNICAL INFORMATION Machine Components Product Label Technical Data Accessories Delivery Control INSTALLATION Installation and Operation Recommendations Connections for MMA Welding Connections for TIG Welding User Interface OPERATION Machine Features Maintenance MAINTENANCE AND SERVICE... -
Page 5: Safety Precautions
165i Safety Precautions SAFETY PRECAUTIONS Be Sure To Follow All Safety Rules In This Manual! • Safety symbols found in the manual are used to identify potential hazards. • When any one of the safety symbols are seen in this manual, it must be understood that there is Explanation Of Safety a risk of injury and the following instructions should be read carefully to avoid potential hazards. - Page 6 Safety Precautions monoSTICK 165i Make sure all connections are tight, clean, and dry. • Keep cables dry, free of oil and grease, and protected from hot metal and sparks. • Bare wiring can kill. Check all cables frequently for possible damage. If a damaged or an uninsulated cable is detected, repair or replace it immediately.
- Page 7 165i Safety Precautions • Use a standard protective mask and a suitable glass filter to protect your eyes and face. • Protect other naked parts of your body (arms, neck, ears, etc.) with suitable protective clothing Arc Light May Damage from these rays. Your Eyes and Skin • Enclose your work area with flame-resistant folding screens and hang warning signs at eye level so that people around you will not sustain injuries from arc rays and hot metals.
- Page 8 Safety Precautions monoSTICK 165i • In small-sized and confined spaces, absolutely make sure to perform welding / cutting operations, accompanied by another person. Welding / Cutting in • Avoid performing welding / cutting operations in such enclosed areas as much as possible. Small Sized and Confined Spaces • Take all necessary precautions when moving the machine. The areas where the machine to be...
- Page 9 165i Safety Precautions • Ensure that your welding and/or cutting machine has been installed and situated in its place according to the user manual. Before installing the welding / cutting equipment, the person in charge of the operation and / or Evaluation Of According to article 5.2 of IEC 60974-9;...
- Page 10 Safety Precautions monoSTICK 165i The electrical current passing through any conductor generates zonal electric and magnetic fields (EMF). All operators must follow the following procedures to minimize the risk of exposure to EMF; • In the name of reducing the magnetic field, the welding / cutting cables must be assembled and secured as far as possible with the joining materials (tape, cable ties etc.). • The operator’s body and head should be kept as far away from the welding / cutting machine and cables as possible, •...
-
Page 11: Technical Information
25 mt. The machine is fan cooled and thermally protected against over heating. 1.2 Machine Components 1- Handle 5- Power Led Figure 1: monoSTICK 165i 2- Thermic / Error Led 6- Earth Cable and Welding Cable (+) 3- Current Adjustment Pot 7- Line Cable Inlet 4- Earth Cable and Welding Cable (-) 8- Power Switch www.magmaweld.com... -
Page 12: Product Label
Technical Information monoSTICK 165i 1.3 Product Label Single Phase Transformer Rectifier Duty Cycle MMA Welding Open Circuit Voltage Direct Current Mains Voltage and Frequency Vertical Characteristic Rated Welding Voltage Mains Input 1-Phase Alternating Current Rated Mains Current Suitable for Operation at Hazardous Rated Welding Current Environments Rated Power... -
Page 13: Technical Data
165i Technical Information 1.4 Technical Data Mains Voltage (1-phase 50-60 Hz) TECHNICAL DATA UNIT monoSTICK 165i Rated Power Duty Cycle Rate (25°C) EN 60974 -1 (I/X%) 160 / 20 Welding Current Range 10 - 160 Rated Welding Current Open Circuit Voltage Stick Electrode Diameter Range 1.60 - 3.25 Dimensions (l x w x h) -
Page 14: Delivery Control Installation
Installation monoSTICK 165i INSTALLATION 2.1 Delivery Control Make sure that all the materials you have ordered have been received. If any material is missing or damaged, contact your place of purchase immediately. The standard box includes the following; • Welding machine and connected mains cable • Warranty certificate •... -
Page 15: Connections For Mma Welding
165i Installation 2.3 Connections for MMA Welding Check the mains voltage before connecting the machine to the mains. When plugging the power plug into the outlet, make sure that the power switch is set to “0” in • SWITCH ON the machine via power switch and check if power led lights up and cooler fan works. -
Page 16: Maintenance And Service
Maintenance and Service monoSTICK 165i MAINTENANCE AND SERVICE • Maintenance and repairs to the machine must be carried out by a qualified personnel. Our company will not be responsible for any accidents that may occur by unauthorized interventions. • Parts that will be used during repair can be obtained from our authorized services. The use of original spare parts will extend the life of your machine and prevent performance losses. -
Page 17: Troubleshooting
165i Maintenance and Service 4.2 Troubleshooting The following tables contain possible errors to be encountered and their solutions. Error • The machine’s operation cycle rate may be exceeded. Wait for a while Solution to allow the machine to cool down. If the failure disappears, try to use lower amperage values •... -
Page 18: Spare Parts List Annex
Annex monoSTICK 165i ANNEX 5.1 Spare Parts List Electronic Card E203A CNT V43/165I K405000238 DEFINITION monoSTICK 165i Red Led A430800001 Green Led A430800002 Potency Button A229500001 Welding Socket A377900104 Electronic Card E203A AC PWR V43 K405000222 Electronic Card E203A PWR V43/160 K405000178 Electronic Card E205A-RL V1.2... -
Page 19: Electrical Diagram
165i Annex 5.2 Electrical Diagram www.magmaweld.com USER MANUAL | KULLANIM KILAVUZU... - Page 20 İçindekiler monoSTICK 165i İÇİNDEKİLER GÜVENLİK KURALLARI Genel Açıklamalar TEKNİK BİLGİLER Makine Bileşenleri Ürün Etiketi Teknik Özellikler Aksesuarlar Teslim Alırken Dikkat Edilecek Hususlar KURULUM BİLGİLERİ Kurulum ve Çalışma Tavsiyeleri Örtülü Elektrod Kaynağı İçin Bağlantılar TIG Kaynağı İçin Bağlantılar Kullanıcı Arayüzü KULLANIM BİLGİLERİ Makine Özellikleri Bakım BAKIM VE ARIZA BİLGİLERİ Hata Giderme Yedek Parça Listesi EKLER Devre Şeması USER MANUAL | KULLANIM KILAVUZU...
-
Page 21: Güvenli̇k Kurallari
165i Güvenlik Kuralları GÜVENLİK KURALLARI Kılavuzda Yer Alan Tüm Güvenlik Kurallarına Uyun! • Kılavuzda yer alan güvenlik sembolleri potansiyel tehlikelerin tanımlanmasında kullanılır. • Bu kılavuzda herhangi bir güvenlik sembolü görüldüğünde, bir yaralanma riski olduğu Güvenlik Bilgilerinin anlaşılmalı ve takip eden açıklamalar dikkatlice okunarak olası tehlikeler engellenmelidir. Tanımlanması • Makine sahibi, yetkisiz kişilerin ekipmana erişmesini engellemekten sorumludur. • Makineyi kullanan kişiler kaynak / kesme konusunda deneyimli veya tam eğitimli kişiler olup; çalışma öncesinde kullanma kılavuzunu okumalı ve güvenlik uyarılarına uymalıdır. Güvenlik Sembollerinin Tanımlanması Yaralanma ya da hasara neden olabilecek potansiyel tehlikeli bir durumu belirtir. DİKKAT Önlem alınmaması durumunda yaralanmalara veya maddi kayıplara / hasarlara neden olabilir. Kullanıma yönelik bilgilendirmeleri ve uyarıları belirtir. - Page 22 Güvenlik Kuralları monoSTICK 165i • Kabloların kuru, temiz olmasına ve yağlanmamasına özen gösterin. Sıcak metal parçalardan ve kıvılcımlardan koruyun. • İzolasyonsuz, çıplak kablolar ölümcül tehlike yaratır. Tüm kabloları olası hasarlara karşı sık sık kontrol edin. Hasarlı ya da izolasyonsuz bir kablo tespit edildiğinde derhal tamir edin veya değiştirin. • Topraklama pensesi iş parçasına bağlı değil ise herhangi bir metal nesneyle temasını önlemek için izole edin. • Elektrik hattının topraklamasının doğru yapıldığından emin olun. • AC kaynak çıkışını ıslak, nemli ya da sıkışık alanlarda ve düşme tehlikesi bulunan yerlerde kullanmayın. • AC çıkışı yalnızca kaynak prosesi için gerekli olduğu durumlarda kullanın. • AC çıkış gerekli olduğu durumlarda eğer makinenizde mevcut ise uzaktan kontrol ünitesini kullanın. Aşağıdaki elektriksel açıdan tehlike içeren durumlardan biri mevcut olduğunda ekstra • Nemli yerlerdeyken veya ıslak kıyafetler giyerken, güvenlik önlemleri alın; • Metal zemin, ızgara veya iskele yapılarında iken, • Oturma, diz çökme veya yatma gibi sıkışık konumlarda iken, • İş parçası veya zemine temas etme riski yüksek veya kaçınılmaz olduğunda. Bu durumlarda aşağıdaki ekipmanlar kullanılabilir; • Yarı otomatik DC sabit gerilim (CV) MIG kaynak makinesi, • DC manuel Örtülü elektrod kaynak makinesi, • Var ise düşük açık devre gerilimine (VRD) sahip DC veya AC kaynak makinesi.
- Page 23 165i Güvenlik Kuralları • Gözlerinizi ve yüzünüzü korumak için standarda uygun koruyucu maske ile ona uygun cam filtre kullanın. Sıçrantı ve Ark Işığı • Vücudunuzun diğer çıplak kalan yerlerini (kollar, boyun, kulaklar, vb) uygun koruyucu giysilerle Gözlerinize ve Cildinize sıçrantı ve ark ışınlarından koruyun. Zarar Verebilir • Çevrenizdeki kişilerin ark ışınlarından ve sıcak metallerden zarar görmemeleri için çalışma alanınızı göz hizasından yüksek, aleve dayanıklı paravanlarla çevirin ve uyarı levhaları asın. • Buz tutmuş boruların ısıtılmasında kullanılmaz. Kaynak / kesme makinesiyle yapılan bu işlem tesisatınızda patlama, yangın veya hasara neden olur. • Kaynak / kesme yapmak, yüzey taşlamak, fırçalamak gibi işlemler kıvılcımlara ve metal parçacıklarının sıçramasına neden olur. Oluşabilecek yaralanmaları önlemek için koruyucu Kıvılcımlar ve Sıçrayan maskesinin altına, kenar korumalıkları olan onaylanmış koruyucu iş gözlükleri takın. Parçalar Gözlerinizi Yaralayabilir • Sıcak parçalara çıplak el ile dokunmayın. • Makinenin parçaları üzerinde çalışmadan önce soğumaları için gerekli sürenin geçmesini Sıcak Parçalar bekleyin. Ağır Yanıklara • Sıcak parçaları tutmanız gerektiğinde, uygun alet, ısıl izolasyonu yüksek kaynak / kesme Neden Olabilir eldiveni ve yanmaz giysiler kullanın.
- Page 24 Güvenlik Kuralları monoSTICK 165i • Küçük hacimli ve kapalı alanlarda mutlaka bir başka kişi eşliğinde kaynak / kesme i şlemlerini yapın. Küçük Hacimli • Mümkün olduğu kadar bu tarz kapalı yerlerde kaynak / kesme işlemleri yapmaktan kaçının. Kapalı Alanlarda Kaynak / Kesme • Makinenin taşınmasında gerekli tüm önlemleri alınız. Taşıma yapılacak alanlar, taşımada kullanılacak parçalar ile taşımayı gerçekleştirecek kişinin fiziki koşulları ve sağlığı taşıma Taşıma Esnasında işlemine uygun olmalıdır. Gerekli Önlemlerin • Bazı makineler son derece ağırdır, bu nedenle yerleri değiştirirken gerekli çevresel güvenlik Alınmaması Kazalara önlemlerinin alındığından emin olunmalıdır. Neden Olabilir • Makine bir platform üzerinden kullanılacaksa, bu platformun uygun yük taşıma sınırlarına sahip olduğu kontrol edilmelidir. • Bir vasıta yardımı ile (taşıma arabası, forklift vb.) taşınacak ise vasıtanın ve makineyi vasıtaya bağlayan bağlantı noktalarının (taşıma askısı, kayış, civata, somun, tekerlek vb.) sağlamlığından emin olunuz. • Elle taşıma işlemi gerçekleştirilecek ise Makine aparatlarının (taşıma askısı, kayış vb.) ve bağlantılarının sağlamlığından emin olunuz. • Gerekli taşıma koşullarının sağlanması için Uluslararası Çalışma Örgütünün taşıma ağırlığı ile ilgili kurallarını ve ülkenizde var olan taşıma yönetmeliklerini göz önünde bulundurunuz. • Güç kaynağının yerini değiştirirken her zaman tutamakları veya taşıma halkalarını kullanın.
- Page 25 165i Güvenlik Kuralları Kaynak / kesme donanımı tesis etmeden önce, işletme yetkilisi ve / veya kullanıcı, çevredeki olası Çalışma Alanının IEC 60974-9 madde 5.2’ye göre; elektromanyetik parazitler hakkında bir inceleme yapmalıdır. Aşağıda belirtilen haller göz önün- Elektromanyetik de bulundurulmalıdır; Uygunluğunun Değerlendirilmesi kabloları, kontrol kabloları, sinyal ve telefon kabloları, a) Kaynak / kesme makinesi ve donanımının üstünde, altında ve yanındaki diğer besleme c) Bilgisayar ve diğer kontrol donanımı, b) Radyo ve televizyon vericileri ve alıcıları, e) Çevredeki insanların tıbbi aparatları, örneğin kalp pilleri ve işitme cihazları, d) Kritik güvenlik donanımı, örneğin endüstriyel donanımın korunması, f) Ölçme veya kalibrasyon için kullanılan donanım, g) Ortamdaki diğer donanımın bağışıklığı. Kullanıcı, çevrede kullanılmakta olan diğer donanımın uyumlu olmasını sağlamalıdır. Bu, ilave koruma önlemleri gerektirebilir, büyüklüğü, binanın yapısına ve binada yapılmakta olan diğer faaliyetlere göre inceleme alanı h) Kaynak / kesme işleminin gün içindeki gerçekleştirileceği zaman, göz önüne alınarak çevrenin sınırları genişletilebilir. Alanın değerlendirilmesine ek olarak cihaz kurulumlarının değerlendirilmesi de bozucu etkinin çözümü için gerekli olabilir. Gerek görülmesi durumunda, yerinde ölçümler azaltıcı önlemlerin verimliliklerini onaylamak için de kullanılabilir. (Kaynak: IEC 60974-9). • Cihaz tavsiye edilen şekilde ve yetkili bir kişi tarafından elektrik şebekesine bağlanmalıdır. Eğer parazit oluşursa şebekenin filtrelenmesi gibi ek önlemler uygulanabilir. Sabit montajlı ark kaynağı Parazit Azaltma ekipmanının beslemesi metal bir boru içerisinden veya eşdeğer ekranlı bir kablo ile yapılmalıdır.
- Page 26 Güvenlik Kuralları monoSTICK 165i EMF ayrıca, kalp pilleri gibi tıbbi implantların (vücut içine yerleştirilen madde) çalışmasını bozabi- lir. Tıbbi implantları olan kişiler için koruyucu önlemler alınmalıdır. Örneğin, yoldan geçenler için erişim sınırlaması koyulabilir veya operatörler için bireysel risk değerlendirmeleri yapılabilir. Bir tıp uzmanı tarafından, tıbbi implantlari olan kullanıcılar için risk değerlendirmesi yapılıp, öneride bulunulmalıdır. • Makineyi yağmura maruz bırakmayın, üzerine su sıçramasına veya basınçlı buhar gelmesine engel olun. Koruma • Yapacağınız kaynak / kesme işlemine uygun yöntem ve makine tercihinde bulunun. • Kaynak / kesme yapacağınız malzemeye ve kalınlığına uygun akım ve / veya gerilimi seçin. Enerji Verimliliği • Kaynak / kesme yapmadan uzun süre beklenilecekse, fan makineyi soğuttuktan sonra makineyi kapatın. Akıllı fan kontrolü olan makinelerimiz kendi kendine duracaktır. • Bu cihaz evsel atık değildir. Avrupa Birliği direktifi ile ulusal yasa çerçevesinde geri dönüşüme yönlendirilmek zorundadır. Atık Prosedürü • Kullanılmış makinenizin atık yönetimi hakkında satıcınızdan ve yetkili kişilerden bilgi edinin. USER MANUAL | KULLANIM KILAVUZU www.magmaweld.com...
-
Page 27: Tekni̇k Bi̇lgi̇ler
Valfli bir TIG torcu ile tungsten ucun iş parçasına deydirilerek ark başlatılması yöntemi ile DC TIG kaynak makinesi olarak da kullanılabilir. Ayrıca elektrik tüketimi tristörlü redresörlere göre %10, manyetik alan kontrollü makinelere göre %25 daha azdır. monoSTICK 165i 185 V ila 250 V arasında 50/60 Hz şebeke geriliminde çalışabilir. Jeneratörlerle de kusursuz çalışır. 25 metre uzunluğa kadar kaynak kablolarıyla da kullanılabilir. Fan soğutmalı ve aşırı ısınmaya karşı termik korumalıdır. 1.2 Makine Bileşenleri 1- Tutamak 5- Açma / Kapama Ledi Şekil 1: monoSTICK 165i 6- Kaynak ve Toprak Kablosu Soketi (+) 7- Besleme Kablosu Girişi 2- Termik / Arıza Ledi 4- Kaynak ve Toprak Kablosu Soketi (-) 8- Açma / Kapama Düğmesi 3- Akım Ayar Potu www.magmaweld.com USER MANUAL | KULLANIM KILAVUZU... -
Page 28: Ürün Etiketi
Teknik Bilgiler monoSTICK 165i 1.3 Ürün Etiketi Tek Fazlı Transformatör Doğrultucu Çalışma Çevrimi Örtülü Elektrod Kaynağı Boşta Çalışma Gerilimi Doğru Akım Şebeke Gerilimi ve Frekansı Düşey Karakteristik Anma Kaynak Gerilimi Şebeke Girişi-1 Fazlı Alternatif Akım Şebekeden Çekilen Anma Akımı Tehlikeli Ortamlarda Çalışmaya Uygun Anma Kaynak Akımı Şebekeden Çekilen Güç Koruma Sınıfı IP23S Sıcaklık (C°) Çalışma Çevrimi EN 60974-1 standardında da tanımlandığı üzere çalışma çevrim oranı 10 dakikalık bir zaman periyodunu Zaman (dak.) 6 dak. 4 dak. 6 dak. 4 dak. 6 dak. -
Page 29: Teknik Özellikler
165i Teknik Bilgiler 1.4 Teknik Özellikler Şebeke Gerilimi (1-Faz 50-60 Hz) TEKNİK ÖZELLİKLER BİRİM monoSTICK 165i Şebekeden Çekilen Güç Devrede Kalma Oranı (25°C) EN 60974 -1 (I/X%) 160 / 20 Kaynak Akım Ayar Sahası 10 - 160 Anma Kaynak Akımı Açık Devre Gerilimi Kaynak Elektrod Çapı Aralığı 1.60 - 3.25 Boyutlar (u x g x y) 467 x 160 x 312 Ağırlık Koruma Sınıfı IP 23S 1.5 Aksesuarlar... -
Page 30: Kurulum Bi̇lgi̇leri̇
Kurulum Bilgileri monoSTICK 165i KURULUM BİLGİLERİ 2.1 Teslim Alırken Dikkat Edilecek Hususlar Sipariş ettiğiniz tüm malzemelerin gelmiş olduğundan emin olun. Herhangi bir malzemenin eksik veya hasarlı olması halinde derhal aldığınız yer ile temasa geçin. Standart kutu şunları içermektedir : • Ana makine ve ona bağlı şebeke kablosu • Garanti belgesi • Topraklama pensesi ve kablosu • Kullanım kılavuzu • Elektrod pensesi ve kablosu Hasarlı teslimat halinde tutanak tutun, hasarın resmini çekin, irsaliyenin fotokopisi ile birlikte nakliyeci firmaya bildirin. Sorunun devam etmesi halinde müşteri hizmetleri ile irtibata geçin. Kaynak yapma işlemi tehlike içermektedir. Uygun çalışma koşulları sağlanmalı ve gerekli önlemler Cihaz üzerindeki sembol ve anlamları... -
Page 31: Örtülü Elektrod Kaynağı İçin Bağlantılar
165i Kurulum Bilgileri 2.3 Örtülü Elektrod Kaynağı İçin Bağlantılar Makineyi şebekeye bağlamadan önce şebekede doğru gerilimin olup olmadığını kontrol edin. • Açma / kapama düğmesi ile makineyi çalıştırın ve açma / kapama ledinin yanıp yanmadığını ve soğutma Fişi prize takarken, açma kapama düğmesinin kapalı konumda “0” olduğundan emin olun. fanının çalışıp çalışmadığını kontrol edin. • Kaynak ve topraklama kablolarını kullanılacak elektroda ve elektrodun üreticisinin tavsiye ettiği kutuplara göre kaynak ve toprak kablosu soketlerine takip saat yönünde çevirerek sıkın. • Toprak pensesini kaynak bölgesine olabildiğince yakın olacak şekilde iş parçasına bağlayın. • Kaynak akımını ayarlayın. Makine kaynağa hazırdır. • Aşağıdaki tablo alaşımsız çeliklerin amper ayarı için referans olarak verilmiştir. Lütfen elektrod üretcisinin tavsiyelerini uyunuz. -
Page 32: Bakim Ve Ariza Bi̇lgi̇leri̇
Bakım ve Arıza Bilgileri monoSTICK 165i BAKIM VE ARIZA BİLGİLERİ • Makineye yapılacak bakım ve onarımların mutlaka yetkin kişiler tarafından yapılması gerekmektedir. Yetkisiz kişiler tarafından yapılacak müdahaleler sonucu oluşacak kazalardan firmamız sorumlu değildir. • Onarım esnasında kullanılacak parçaları yetkili servislerimizden temin edebilirsiniz. Orjinal yedek parça kullanımı makinenizin ömrünü uzatacağı gibi performans kayıplarını engeller. • Her zaman üreticiye veya üretici tarafından belirtilen yetkili bir servise başvurun. • Garanti süresi içerisinde üretici tarafından yetkilendirilmemiş herhangi bir girişiminde tüm garanti hükümleri geçersiz olacaktır. • Geçerli güvenlik kurallarına bakım onarım işlemleri sırasında mutlaka uyunuz. • Tamir için makinenin herhangi bir işlem yapılmadan önce, makinenin elektrik fişini şebekeden ayırınız ve kondansatörlerin boşalması için 10 saniye bekleyiniz. 4.1 Bakım Günlük Bakım • Cihaz üzerindeki uyarı etiketlerini sökmeyiniz. Yıpranmış / yırtılmış etiketleri yenisi ile değiştiriniz. Etiketleri yetkili servisten temin edebilirsiniz. • Torcun, penselerin ve kablolarınızın kontolünü yapınız.Parçaların bağlantılarına ve sağlamlığına dikkat ediniz. Hasar görmüş / arızalı parçaları yenisi ile değiştiriniz. Kablolara ek / onarım kesinlikle yapmayınız. • Havalandırma için yeterli alan olduğuna emin olunuz. • Kaynağa başlamadan önce torcun ucundan çıkan gaz debisini debimetre ile kontrol ediniz. Gazın debisi yüksek veya düşük ise yapılacak kaynağa uygun seviyeye getiriniz. 6 Ayda Bir • Civata, somun gibi birleştirici parçaları temizleyiniz ve sıkıştırınız. • Elektrod pensesi ve toprak pensesi kablolarını kontrol ediniz. • Makinenin yan kapaklarını açarak düşük basınçlı kuru hava ile temizleyiniz. Elektronik parçalara yakın mesafeden basınçlı hava uygulamayınız. • Makinenin elektrik besleme fişinin bağlandığı prizi kontrol ediniz. Prizin enerji kablosu bağlantı noktalarında gevşeklik var ise gideriniz. Prizin yuvalarında ark veya... -
Page 33: Hata Giderme
165i Bakım ve Arıza Bilgileri 4.2 Hata Giderme Aşağıdaki tablolarda karşılaşılan olası hatalar ve çözüm önerileri bulunmaktadır. Hata • Makinenin devrede kalma oranı aşılmış olabilir. Bir süre bekleyerek makinenin soğumasını sağlayınız. Arıza ortadan kalkıyor ise daha düşük amper değerlerinde kullanmaya çalışınız • Fan çalışmıyor olabilir. Fanın çalışıp çalışmadığını göz ile kontrol Ön paneldeki termik ledi yanıyor ediniz. Çalışmaması durumunda yetkili servis ile irtibata geçiniz • Hava giriş-çıkış kanallarının önü kapanmış olabilir. Hava kanallarının önünü açınız • Makine çalışma ortamı aşırı sıcak ya da havasız olabilir. Makinenin daha rahat çalışabileceği bir alana yerleştirilmesini sağlayınız • Makinenin elektriğe bağlı olduğundan emin olunuz • Şebeke bağlantılarının doğru olduğunu kontrol ediniz • Şebeke besleme sigortalarını, şebeke kablosunu ve fişini kontrol ediniz Makine hiç çalışmıyor • Açma kapama anahtarını kontrol ediniz • Tüm kontrolleri yaptığınız halde sorun devam ediyor ise yetkili servis ile iletişime geçiniz • Makinenin topraklama pensesinin iş parçasına bağlı olduğundan emin olunuz • Kabloların sağlamlığından ve bağlantı noktalarının aşınmamış olduğundan emin olunuz • Parametre ve proses seçiminin doğru olduğundan emin olunuz • Seçtiğiniz prosese göre aşağıdaki adımları uygulayınız : 1- Elektrodun bağlı olması gereken kutubu ve makinede ayarlanması Makine kötü kaynak yapıyor gereken akım değerini kontrol ediniz 2- Gaz akışının açık olduğunu kontrol ediniz, akışın doğru olduğundan emin olunuz... -
Page 34: Yedek Parça Listesi Ekler
Ekler monoSTICK 165i EKLER 5.1 Yedek Parça Listesi Elektronik Kart E203A CNT V43/165I K405000238 TANIM monoSTICK 165i Kırmızı Led A430800001 Yeşil Led A430800002 Potans Düğmesi A229500001 Kaynak Prizi A377900104 Elektronik Kart E203A AC PWR V43 K405000222 Elektronik Kart E203A PWR V43/160 K405000178 Elektronik Kart E205A-RL V1.2... -
Page 35: Devre Şeması
165i Ekler 5.2 Devre Şeması www.magmaweld.com USER MANUAL | KULLANIM KILAVUZU... - Page 40 Organize Sanayi Bölgesi, 5. Kısım 45030 Manisa, TÜRKİYE Magma Mekatronik Makine Sanayi ve Ticaret A.Ş. T: (236) 226 27 00 F: (236) 226 27 28 25.10.2021 UM_MONOS165_072016_102021_002_40 (+90) 444 93 53 magmaweld.com info@magmaweld.com...
