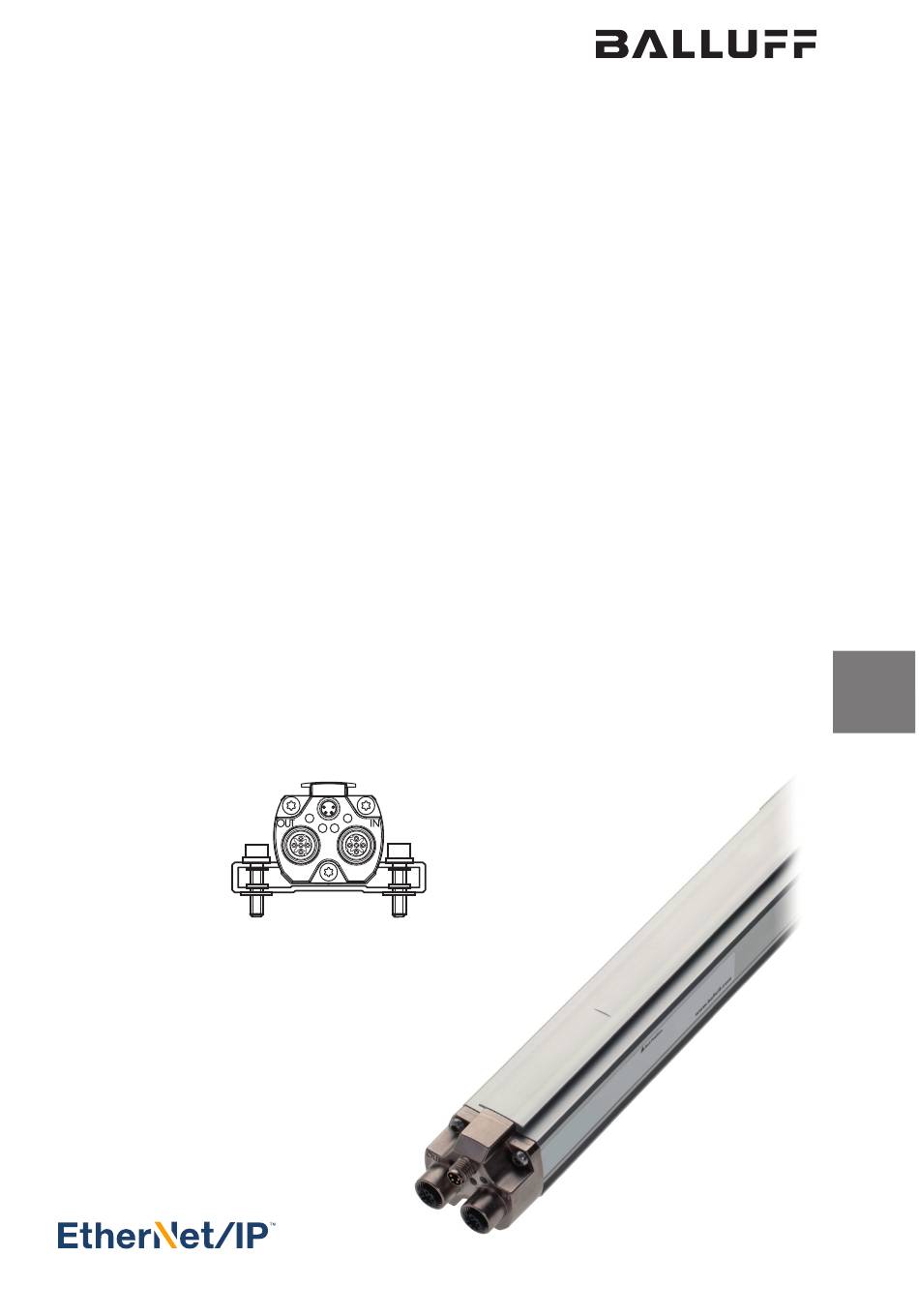

BTL7-V50D-M _ _ _ _ -P-C003
Betriebsanleitung
deutsch

Advertisement

Chapters

Table of Contents
loading

Related Manuals for Balluff BTL266T

Summary of Contents for Balluff BTL266T

  • Page 1 BTL7-V50D-M _ _ _ _ -P-C003 Betriebsanleitung deutsch...
  • Page 2 www.balluff.com...

  • Page 3: Table Of Contents

    Steckverbinder 7.4.1 Versorgungskabel, konfektioniert mit geradem M8-Stecker 7.4.2 Versorgungskabel, konfektioniert mit gewinkeltem M8-Stecker 7.4.3 Datenkabel, konfektioniert mit M12-Stecker 7.4.4 Datenkabel, konfektioniert mit RJ45-Stecker 7.4.5 Datenstecker gerade, frei konfektionierbar 7.4.6 Datenstecker gewinkelt, frei konfektionierbar Typenschlüssel Anhang Umrechnung Längeneinheiten Typenschild www.balluff.com deutsch...

  • Page 4: Verwendete Symbole Und Konventionen

    BTL7-V50D-M _ _ _ _ -P-C003 Wegaufnehmer im Profilgehäuse Benutzerhinweise Gültigkeit Mit dem CE-Zeichen bestätigen wir, dass unsere Produkte den Anforderungen der Diese Anleitung beschreibt Aufbau, Funktion und Einstell- aktuellen EMV-Richt linie entsprechen. möglichkeiten des Wegaufnehmers BTL7 mit Ethernet/ IP-Schnittstelle. Sie gilt für die Typen BTL7-V50D-M _ _ _ _ -P-C003 (siehe Typenschlüssel auf Seite 17).

  • Page 5: Sicherheit

    Einsatz im Industriebereich vorgesehen. Die einwandfreie Funktion gemäß den Anga- Die verwendeten Warnhinweise enthalten verschiedene ben in den technischen Daten wird nur mit original Balluff Signalwörter und sind nach folgendem Schema aufgebaut: Zubehör zugesichert, die Verwendung anderer Komponen- SIGNALWORT ten bewirkt Haftungsausschluss.

  • Page 6: Aufbau Und Funktion

    BTL7-V50D-M _ _ _ _ -P-C003 Wegaufnehmer im Profilgehäuse Aufbau und Funktion Nullpunkt Endpunkt Nennlänge = Positionsgeber Messbereich BTL5-P-3800-2 Kerbe 3) 2xM12 40.6 11.5 11.5 ~250 ~250 Befestigungsklammern mit Isolierbuchsen und Zylinderkopfschrauben ISO 4762 M5x22, 1) Nicht nutzbarer Bereich max. Anzugsdrehmoment 2 Nm 2) Nicht im Lieferumfang enthalten 3) Kerbe auf der Profiloberseite markiert den Beginn des Messbereichs Bild 3-1:...

  • Page 7: Led Anzeige

    Das Gerät führt während des Startups einen Selbsttest aus. Während des Selbsttests blinken die rote und grüne LED abwechselnd. Tab. 3-2: LED 2 3.3.3 LED 3 / LED 4: Link/Activity LED 3/LED 4 Zustand Verbindung Grün Port offen Port geschlossen Nein Tab. 3-3: LED 3/4 www.balluff.com deutsch...

  • Page 8: Einbau Und Anschluss

    BTL7-V50D-M _ _ _ _ -P-C003 Wegaufnehmer im Profilgehäuse Einbau und Anschluss Wegaufnehmer einbauen Geführte Positionsgeber Beim Einbau des Positionsgebers ist zu beachten: ACHTUNG – Seitliche Kräfte vermeiden. – Den Positionsgeber über eine Gelenkstange mit dem Unsachgemäße Montage Maschinenteil verbinden (siehe Zubehör auf Seite 13). Unsachgemäße Montage kann die Funktion des Wegauf- nehmers beeinträchtigen und zu Beschädigungen führen.

  • Page 9: Freie Positionsgeber

    Maße und Abstände mit Positionsgeber BTL5-P-3800-2 Bild 4-9: Maße und Abstände mit Positionsgeber BTL5-P-4500-1 mit elektrischer Magnetfeld-Erzeugung (24 V/100 mA) Der Messbereich ist um 4 mm in Richtung des Wegaufnehmer-Steckers versetzt (siehe Bild 4-9). Bild 4-6: Maße und Abstände mit Positionsgeber BTL5-P-5500-2 www.balluff.com deutsch...

  • Page 10: Elektrischer Anschluss

    BTL7-V50D-M _ _ _ _ -P-C003 Wegaufnehmer im Profilgehäuse Einbau und Anschluss (Fortsetzung) Elektrischer Anschluss Der Anschluss des Wegaufnehmers erfolgt über eine Steckverbindung. Die Pinbelegung der jeweiligen Ausführung ist der Tabelle 4-3 zu entnehmen. Beachten Sie die Informationen zu Schirmung und Kabelverlegung. 4.4.1 Steckverbinder BTL7-...-C003 Power Versorgung (Power) (Stift)

  • Page 11: Inbetriebnahme

    Hersteller die korrekten Werte im Nullpunkt und Endpunkt prüfen. Hinweise zum Betrieb – Funktion des Wegmesssystems und aller damit ver- bundenen Komponenten regelmäßig überprüfen. – Bei Funktionsstörungen das Wegmesssystem außer Betrieb nehmen. – Anlage gegen unbefugte Benutzung sichern. www.balluff.com deutsch...

  • Page 12: Technische Daten

    : Gebrauch in geschlossenen Räumen und bis zu einer Höhe von 2000 m über Meeresspiegel. Schutzart nach IEC 60529 Stecker C003 (in ver- IP67 Einzelbestimmung nach Balluff-Werknorm, Resonanzfrequenzen ausge- schraubtem Zustand) nommen Für : Der Wegaufnehmer muss extern über einen energiebegrenzten Stromkreis gemäß...

  • Page 13: Zubehör

    Nennlänge bei Bestellung angeben Gleitfläche: Kunststoff Kunststoff Beispiel: BTL2-GS10-0100-A (Nennlänge = 100 mm) BTL5-F-2814-1S M5x10 Bild 7-2: Einbaumaße Positionsgeber BTL5-F-2814-1S Gewicht: ca. 28 g Gehäuse: Aluminium Gleitfläche: Kunststoff BTL5-T-2814-1S Bild 7-3: Einbaumaße Positionsgeber BTL5-T-2814-1S Gewicht: ca. 28 g Gehäuse: Aluminium Gleitfläche: Kunststoff www.balluff.com deutsch...

  • Page 14: Freie Positionsgeber

    BTL7-V50D-M _ _ _ _ -P-C003 Wegaufnehmer im Profilgehäuse Zubehör (Fortsetzung) Freie Positionsgeber BTL6-A-3801-2 37.6 BTL5-P-3800-2 Ø 4.2 Ø 4.2 Bild 7-8: Einbaumaße Positionsgeber BTL6-A-3801-2 Gewicht: ca. 25 g Bild 7-5: Einbaumaße Positionsgeber BTL5-P-3800-2 Gehäuse: Kunststoff Gewicht: ca. 12 g Gehäuse: Kunststoff BTL5-P-4500-1 BTL5-P-5500-2 M5x8 Ø...

  • Page 15: Steckverbinder

    Bestellcode BCC M414-E894-8G-672-ES64N9-150 BCC0E8W BCC M324-0000-10-014-PS0434-020 BCC02NH BCC M414-E894-8G-672-ES64N9-200 BCC0E8U BCC M324-0000-10-014-PS0434-050 BCC02NJ BCC M324-0000-10-014-PS0434-100 BCC02NK Beispiele: BCC M414-E894-8G-672-ES64N9-020 = Kabellänge 2 m Beispiele: BCC M414-E894-8G-672-ES64N9-050 = Kabellänge 5 m BCC M314-0000-10-014-PS0434-020 = Kabellänge 2 m BCC M314-0000-10-014-PS0434-050 = Kabellänge 5 m www.balluff.com deutsch...

  • Page 16: Datenstecker Gerade, Frei Konfektionierbar

    BTL7-V50D-M _ _ _ _ -P-C003 Wegaufnehmer im Profilgehäuse Zubehör (Fortsetzung) 7.4.5 Datenstecker gerade, frei konfektionierbar – Steckverbinder gerade bzw. gewinkelt, frei konfektio- nierbar – Stecker M12, 4-polig Bild 7-14: Steckerverbinder - Stecker gerade Bestellcode BCC M474-0000-2D-000-51X475-000 BCC03WZ 7.4.6 Datenstecker gewinkelt, frei konfektionierbar Bild 7-15: Steckerverbinder - Stecker gewinkelt Bestellcode BCC M484-0000-2D-000-51X475-000...

  • Page 17: Typenschlüssel

    5 = 10…30 V DC Kennliniencharakteristik: 0 = konfigurierbar Ethernet-Schnittstellentyp: D = EtherNet/IP Nennlänge (4-stellig): M0500 = metrische Angabe in mm, Nennlänge 500 mm (M0050…M7620) Bauform: P = Profilgehäuse Elektrischer Anschluss: C003 = 4-polig, 1 x M8-Stecker + 2 x M12-Stecker, D-codiert www.balluff.com deutsch...

  • Page 18: Anhang

    BTL7-V50D-M _ _ _ _ -P-C003 Wegaufnehmer im Profilgehäuse Anhang Umrechnung Längeneinheiten 1 mm = 0,0393700787 inch 1 inch = 25,4 mm inch inch 0,03937008 25,4 0,07874016 50,8 0,11811024 76,2 0,15748031 101,6 0,19685039 0,23622047 152,4 0,27559055 177,8 0,31496063 203,2 0,35433071 228,6 0,393700787 Tab. 9-1: Umrechnungstabelle mm-inch Tab.
  • Page 19 US Service Center CN Service Center Germany Germany China Balluff GmbH Balluff GmbH Balluff Inc. Balluff (Shanghai) trading Co., ltd. Schurwaldstrasse 9 Schurwaldstrasse 9 8125 Holton Drive Room 1006, Pujian Rd. 145. 73765 Neuhausen a.d.F. 73765 Neuhausen a.d.F. Florence, KY 41042 Shanghai, 200127, P.R.
  • Page 20 BTL7-V50D-M _ _ _ _ -P-C003 User’s Guide english...
  • Page 21 www.balluff.com...
  • Page 22 7.4.2 Power cable, preassembled with angled M8 plug 7.4.3 Data cable, preassembled with M12 plug 7.4.4 Data cable, preassembled with RJ45 plug 7.4.5 Straight data plug, freely configurable 7.4.6 Angled data plug, freely configurable Type code breakdown Appendix Converting units of length Part label www.balluff.com english...

  • Page 23: Notes To The User

    BTL7-V50D-M _ _ _ _ -P-C003 Transducer in a Profile Housing Notes to the user Validity The CE Mark verifies that our products meet the requirements of the current This guide describes the construction, function and setup EMC Directive. options for the BTL7 Transducer with Ethernet/IP interface.

  • Page 24: Intended Use

    The warnings used here contain various signal words and accordance with the specifications in the technical data is are structured as follows: ensured only when using original Balluff accessories. Use SIGNAL WORD of any other components will void the warranty.

  • Page 25: Construction And Function

    BTL7-V50D-M _ _ _ _ -P-C003 Transducer in a Profile Housing Construction and function Null point End point Nominal length = BTL5-P-3800-2 Measuring range magnet Groove 3) 2xM12 40.6 11.5 11.5 ~250 ~250 Mounting clamps with insulating bushes and ISO 4762 M5x22 cylinder head screws, max. 1) Unusable area tightening torque 2 Nm 2) Not included in scope of delivery...

  • Page 26: Led 1: Btl Status

    The device performs a self-test at startup. During the self-test, the LED flashes red and green alternately. Tab. 3-2: LED 2 3.3.3 LED 3 / LED 4: Link/Activity LED 3/LED 4 Status Connection Green Port open Port closed Tab. 3-3: LED 3/4 www.balluff.com english...

  • Page 27: Installation And Connection

    BTL7-V50D-M _ _ _ _ -P-C003 Transducer in a Profile Housing Installation and connection Installing the transducer Captive magnets The following must be observed when installing the NOTICE! magnet: – Avoid lateral forces. Improper installation – Connect the magnet to the machine member with a Improper installation can compromise the function of the joint rod (see Accessories on page 13).

  • Page 28: Floating Magnets

    Fig. 4-5: Dimensions and distances with BTL5-P-3800-2 magnet Fig. 4-9: Dimensions and distances with BTL5-P-4500-1 electromagnet (24 V/100 mA) The measuring range is offset by 4 mm towards the transducer plug (see Figure 4-9). Fig. 4-6: Dimensions and distances with BTL5-P-5500-2 magnet www.balluff.com english...

  • Page 29: Electrical Connection

    BTL7-V50D-M _ _ _ _ -P-C003 Transducer in a Profile Housing Installation and connection (continued) Electrical connection The transducer is connected via a connector. The pin assignments for the respective version can be found in Table 4-3. Note the information on shielding and cable routing.

  • Page 30: Startup

    Operating notes – Check the function of the linear encoder and all associated components on a regular basis. – Take the linear encoder out of operation whenever there is a malfunction. – Secure the system against unauthorized use. www.balluff.com english...

  • Page 31: Technical Data

    : Indoor use and use up to 2000 m above sea level. IEC 60529 Connector C003 (when IP67 Individual specifications as per Balluff factory standard, resonant attached) frequencies excluded : The transducer must be externally connected via a limited- energy circuit as defined in UL 61010-1, a low-power source as defined in UL 60950-1, or a class 2 power supply as defined in UL 1310 or...

  • Page 32: Captive Magnets

    Example: BTL2-GS10-0100-A (nominal length = 100 mm) BTL5-F-2814-1S M5x10 Fig. 7-2: Installation dimensions of BTL5-F-2814-1S magnet Weight: Approx. 28 g Housing: Aluminum Slide surface: Plastic BTL5-T-2814-1S Fig. 7-3: Installation dimensions of BTL5-T-2814-1S magnet Weight: Approx. 28 g Housing: Aluminum Slide surface: Plastic www.balluff.com english...
  • Page 33 BTL7-V50D-M _ _ _ _ -P-C003 Transducer in a Profile Housing Accessories (continued) Floating magnets BTL6-A-3801-2 37.6 BTL5-P-3800-2 Ø 4.2 Ø 4.2 Fig. 7-8: Installation dimensions of BTL6-A-3801-2 magnet Weight: Approx. 25 g Fig. 7-5: Installation dimensions of BTL5-P-3800-2 magnet Housing: Plastic Weight: Approx.

  • Page 34: Connectors

    BCC M414-E894-8G-672-ES64N9-200 BCC0E8U BCC M324-0000-10-014-PS0434-050 BCC02NJ BCC M324-0000-10-014-PS0434-100 BCC02NK Examples: BCC M414-E894-8G-672-ES64N9-020 = cable length of 2 m Examples: BCC M414-E894-8G-672-ES64N9-050 = cable length of 5 m BCC M314-0000-10-014-PS0434-020 = cable length of 2 m BCC M314-0000-10-014-PS0434-050 = cable length of 5 m www.balluff.com english...
  • Page 35 BTL7-V50D-M _ _ _ _ -P-C003 Transducer in a Profile Housing Accessories (continued) 7.4.5 Straight data plug, freely configurable – Straight or angled connector, freely configurable – M12 plug, 4-pin Fig. 7-14: Connector - straight plug Type Ordering code BCC M474-0000-2D-000-51X475-000 BCC03WZ 7.4.6 Angled data plug, freely configurable Fig.
  • Page 36 D = EtherNet/IP Nominal length (4-digit): M0500 = Metric specification in mm, nominal length 500 mm (M0050 to M7620) Construction: P = profile housing Electrical connection: C003 = 4-pin, 1 x M8 plug + 2 x M12 plug, D-coded www.balluff.com english...
  • Page 37 BTL7-V50D-M _ _ _ _ -P-C003 Transducer in a Profile Housing Appendix Converting units of length 1 mm = 0.0393700787 inches 1 inch = 25.4 mm inch inch 0.03937008 25.4 0.07874016 50.8 0.11811024 76.2 0.15748031 101.6 0.19685039 0.23622047 152.4 0.27559055 177.8 0.31496063 203.2 0.35433071 228.6 0.393700787...
  • Page 38 US Service Center CN Service Center Germany Germany China Balluff GmbH Balluff GmbH Balluff Inc. Balluff (Shanghai) trading Co., ltd. Schurwaldstrasse 9 Schurwaldstrasse 9 8125 Holton Drive Room 1006, Pujian Rd. 145. 73765 Neuhausen a.d.F. 73765 Neuhausen a.d.F. Florence, KY 41042 Shanghai, 200127, P.R.
  • Page 39 BTL7-V50D-M _ _ _ _ -P-C003 Notice d’utilisation français...
  • Page 40 www.balluff.com...
  • Page 41 7.4.3 Câble de données, confectionné avec connecteur M12 7.4.4 Câble de données, confectionné avec connecteur RJ45 7.4.5 Connecteur de données droit, à assembler 7.4.6 Connecteur de données coudé, à assembler Code de type Annexe Conversion unités de longueur Plaque signalétique www.balluff.com français...
  • Page 42 BTL7-V50D-M _ _ _ _ -P-C003 Capteur de déplacement en boîtier profilé Guide d’utilisation Validité Avec le symbole CE, nous certifions que nos produits répondent aux exigences Le présent manuel décrit la structure, le fonctionnement et de la directive CEM actuelle. les possibilités de réglage du capteur de déplacement BTL7 avec interface Ethernet/IP.
  • Page 43 MOT-CLE caractéristiques techniques, n’est garanti qu’avec les accessoires d’origine de Balluff, l’utilisation d’autres Type et source de danger composants entraîne la nullité de la garantie. Conséquences en cas de non-respect du danger Tout démontage du capteur de déplacement ou toute...
  • Page 44 BTL7-V50D-M _ _ _ _ -P-C003 Capteur de déplacement en boîtier profilé Structure et fonction Point zéro Fin de plage Longueur nominale = Capteur de position Plage de mesure BTL5-P-3800-2 Encoche3) 2xM12 40.6 11.5 11.5 ~250 ~250 Brides de fixation avec douilles d’isolation et vis à...
  • Page 45 Lors du démarrage, l’appareil effectue un test automatique. Durant le test automatique, la LED clignote en alternance au rouge et au vert. Tab. 3-2 : LED 2 3.3.3 LED 3 / LED 4 : Link / Activity LED 3 / LED 4 Etat Connexion Vert Allumée Port ouvert Eteinte Port fermé Tab. 3-3 : LED 3 / 4 www.balluff.com français...
  • Page 46 BTL7-V50D-M _ _ _ _ -P-C003 Capteur de déplacement en boîtier profilé Montage et raccordement Montage du capteur de déplacement Capteurs de position guidés A prendre en considération lors du montage du capteur de ATTENTION position : – Eviter toute force appliquée sur les côtés. Montage incorrect –...
  • Page 47 Dimensions et distances pour le capteur de position BTL5-P-4500-1 avec génération d’un champ électromagnétique (24 V / 100 mA) La plage de mesure est décalée de 4 mm en direction du connecteur capteur de déplacement (voir figure 4-9). Fig. 4-6 : Dimensions et distances pour le capteur de position BTL5-P-5500-2 www.balluff.com français...
  • Page 48 BTL7-V50D-M _ _ _ _ -P-C003 Capteur de déplacement en boîtier profilé Montage et raccordement (suite) Raccordement électrique Le raccordement du capteur de déplacement se fait par un connecteur. Pour le brochage des différentes versions, se reporter au tableau 4-3. Observer les informations concernant le blindage et la pose des câbles.
  • Page 49 Conseils d’utilisation – Contrôler régulièrement les fonctions du système de mesure de déplacement et de tous ses composants. – En cas de dysfonctionnement, mettre le système hors service. – Protéger le système de toute utilisation non autorisée. www.balluff.com français...
  • Page 50  : utilisation à l’intérieur et jusqu’à une altitude max. de 2000 mm (à l’état vissé) au-dessus du niveau de la mer. Détermination individuelle selon la norme d’usine Balluff, exception faite des fréquences de résonance Pour  : le capteur de déplacement doit être raccordé en externe par un circuit à...
  • Page 51 Fig. 7-2 : Dimensions de montage du capteur de position BTL5-F-2814-1S Poids : Env. 28 g Boîtier : Aluminium Surface de glissement : Plastique BTL5-T-2814-1S Fig. 7-3 : Dimensions de montage du capteur de position BTL5-T-2814-1S Poids : Env. 28 g Boîtier : Aluminium Surface de glissement : Plastique www.balluff.com français...
  • Page 52 BTL7-V50D-M _ _ _ _ -P-C003 Capteur de déplacement en boîtier profilé Accessoires (suite) Capteurs de position libres BTL6-A-3801-2 37.6 BTL5-P-3800-2 Ø 4.2 Ø 4.2 Fig. 7-8 : Dimensions de montage du capteur de position BTL6-A-3801-2 Fig. 7-5 : Dimensions de montage du capteur de position Poids : Env.
  • Page 53 BCC M414-E894-8G-672-ES64N9-100 BCC0E8P BCC M324-0000-10-014-PS0434-100 BCC02NK BCC M414-E894-8G-672-ES64N9-150 BCC0E8W BCC M414-E894-8G-672-ES64N9-200 BCC0E8U Exemples : BCC M314-0000-10-014-PS0434-020 = longueur de Exemples : câble 2 m BCC M414-E894-8G-672-ES64N9-020 = longueur de BCC M314-0000-10-014-PS0434-050 = longueur de câble 2 m câble 5 m BCC M414-E894-8G-672-ES64N9-050 = longueur de câble 5 m www.balluff.com français...
  • Page 54 BTL7-V50D-M _ _ _ _ -P-C003 Capteur de déplacement en boîtier profilé Accessoires (suite) 7.4.5 Connecteur de données droit, à assembler – Connecteur droit ou coudé, à assembler – Connecteur M12, 4 pôles Fig. 7-14 : Connecteur – prise mâle droite Type Symbolisation commerciale BCC M474-0000-2D-000-51X475-000 BCC03WZ 7.4.6 Connecteur de données coudé, à...
  • Page 55 Type d’interface Ethernet : D = EtherNet/IP Longueur nominale (4 chiffres) : M0500 = donnée métrique en mm, longueur nominale 500 mm (M0050 ... M7620) Forme de construction : P = boîtier profilé Raccordement électrique : C003 = 4 pôles, 1 connecteur M8 + 2 connecteurs M12, codé D www.balluff.com français...
  • Page 56 BTL7-V50D-M _ _ _ _ -P-C003 Capteur de déplacement en boîtier profilé Annexe Conversion unités de longueur 1 mm = 0,0393700787 pouce 1 pouce = 25,4 mm pouce pouce 0,03937008 25,4 0,07874016 50,8 0,11811024 76,2 0,15748031 101,6 0,19685039 0,23622047 152,4 0,27559055 177,8 0,31496063 203,2 0,35433071 228,6 0,393700787 Tab. 9-1 : Conversion mm/pouce Tab.
  • Page 57 US Service Center CN Service Center Germany Germany China Balluff GmbH Balluff GmbH Balluff Inc. Balluff (Shanghai) trading Co., ltd. Schurwaldstrasse 9 Schurwaldstrasse 9 8125 Holton Drive Room 1006, Pujian Rd. 145. 73765 Neuhausen a.d.F. 73765 Neuhausen a.d.F. Florence, KY 41042 Shanghai, 200127, P.R.
  • Page 58 BTL7-V50D-M _ _ _ _ -P-C003 Manuale d’uso italiano...
  • Page 59 www.balluff.com...
  • Page 60 7.4.3 Cavo dati, confezionato con connettore M12 7.4.4 Cavo dati, confezionato con connettore RJ45 7.4.5 Connettore dati diritto, confezionabile liberamente 7.4.6 Connettore dati ad angolo, confezionabile liberamente Legenda codici di identificazione Appendice Conversione delle unità di lunghezza Targhetta di identificazione www.balluff.com italiano...
  • Page 61 BTL7-V50D-M _ _ _ _ -P-C003 Trasduttore di posizione in corpo profilato Avvertenze per l’utente Validità Il marchio CE è la conferma che i nostri prodotti sono conformi ai requisiti Questo manuale descrive la struttura, il funzionamento e la dell'attuale Direttiva EMC. possibilità di regolazione del trasduttore di posizione BTL7 con interfaccia Ethernet/IP.
  • Page 62 Il parole di segnalazione e sono realizzate secondo lo funzionamento corretto secondo le indicazioni dei dati schema seguente: tecnici è garantito soltanto con accessori originali Balluff, PAROLA DI SEGNALAZIONE l’uso di altri componenti comporta l’esclusione della responsabilità.
  • Page 63 BTL7-V50D-M _ _ _ _ -P-C003 Trasduttore di posizione in corpo profilato Struttura e funzione Punto zero Punto finale Lunghezza nominale = Datore di posizione Campo di misura BTL5-P-3800-2 Tacca 3) 2xM12 40.6 11.5 11.5 ~250 ~250 Staffe di fissaggio con boccole isolanti e viti a testa cilindrica ISO 4762 M5x22, coppia di 1) Campo non utilizzabile serraggio max.
  • Page 64 Durante la fase di avvio l’apparecchio esegue un’autodiagnostica. Durante l’autodiagnostica il LED rosso e verde lampeggiano alternativamente. Tab. 3-2: LED 2 3.3.3 LED 3 / LED 4: Link/Activity LED 3/LED 4 Stato Connessione Verde Acceso Porta aperta Sì Spento Porta chiusa Tab. 3-3: LED 3/4 www.balluff.com italiano...
  • Page 65 BTL7-V50D-M _ _ _ _ -P-C003 Trasduttore di posizione in corpo profilato Montaggio e collegamento Montaggio del trasduttore di posizione Datore di posizione guidato Durante il montaggio del datore di posizione è necessario ATTENZIONE tenere presente quanto segue: – Evitare l’azione di forze laterali. Montaggio non corretto –...
  • Page 66 Dimensioni e distanze con il datore di posizione BTL5-P-4500-1 con generazione elettrica del campo magnetico (24 V/100 mA) Il campo di misura è spostato di 4 mm in direzione del connettore del trasduttore di posizione (vedere figura 4-9). Fig. 4-6: Dimensioni e distanze con il datore di posizione BTL5-P-5500-2 www.balluff.com italiano...
  • Page 67 BTL7-V50D-M _ _ _ _ -P-C003 Trasduttore di posizione in corpo profilato Montaggio e collegamento (continua) Collegamento elettrico Il collegamento del trasduttore di posizione avviene tramite un connettore. Per la piedinatura della relativa versione consultare la tabella 4-3. Osservare le informazioni per la schermatura e la posa dei cavi.
  • Page 68 Controllare periodicamente il funzionamento del sistema di misura della corsa e di tutti i componenti ad esso collegati. – In caso di anomalie di funzionamento disattivare il sistema di misura della corsa. – Proteggere l’impianto da un uso non autorizzato. www.balluff.com italiano...
  • Page 69 : Uso in spazi chiusi e fino a un’altezza di 2000 m sul livello del Connettore C003 (avvitato) IP67 mare. Rilevazione singola secondo la norma interna Balluff, frequenze di risonanza escluse : Il trasduttore di posizione deve essere collegato esternamente mediante un circuito elettrico ad energia limitata in base alla norma UL 61010-1 oppure mediante una fonte di energia a potenza limitata in...
  • Page 70 Fig. 7-2: Dimensioni di ingombro datore di posizione BTL5-F-2814-1S Peso: circa 28 g Supporto: alluminio Superficie di scorrimento: materiale plastico BTL5-T-2814-1S Fig. 7-3: Dimensioni di ingombro datore di posizione BTL5-T-2814-1S Peso: circa 28 g Supporto: alluminio Superficie di scorrimento: materiale plastico www.balluff.com italiano...
  • Page 71 BTL7-V50D-M _ _ _ _ -P-C003 Trasduttore di posizione in corpo profilato Accessori (continua) Datori di posizione libero BTL6-A-3801-2 37.6 BTL5-P-3800-2 Ø 4.2 Ø 4.2 Fig. 7-8: Dimensioni di ingombro datore di posizione BTL6-A-3801-2 Peso: circa 25 g Fig. 7-5: Dimensioni di ingombro datore di posizione BTL5-P-3800-2 Supporto: materiale plastico Peso:...
  • Page 72 BCC M414-E894-8G-672-ES64N9-150 BCC0E8W BCC M324-0000-10-014-PS0434-050 BCC02NJ BCC M414-E894-8G-672-ES64N9-200 BCC0E8U BCC M324-0000-10-014-PS0434-100 BCC02NK Esempi: Esempi: BCC M414-E894-8G-672-ES64N9-020 = BCC M314-0000-10-014-PS0434-020 = lunghezza cavo 2 m lunghezza cavo 2 m BCC M414-E894-8G-672-ES64N9-050 = BCC M314-0000-10-014-PS0434-050 = lunghezza cavo 5 m lunghezza cavo 5 m www.balluff.com italiano...
  • Page 73 BTL7-V50D-M _ _ _ _ -P-C003 Trasduttore di posizione in corpo profilato Accessori (continua) 7.4.5 Connettore dati diritto, confezionabile liberamente – Connettore diritto o ad angolo, confezionabile liberamente – Connettore M12, 4 poli Fig. 7-14: Connettore - connettore diritto Tipo Codice d’ordine BCC M474-0000-2D-000-51X475-000 BCC03WZ 7.4.6 Connettore dati ad angolo, confezionabile...
  • Page 74 D = EtherNet/IP Lunghezza nominale (a 4 cifre): M0500 = indicazione metrica in mm, lunghezza nominale 500 mm (M0050…M7620) Forma costruttiva: P = corpo profilato Collegamento elettrico: C003 = 4poli, 1 connettore M8 + 2 connettori M12, codifica D www.balluff.com italiano...
  • Page 75 BTL7-V50D-M _ _ _ _ -P-C003 Trasduttore di posizione in corpo profilato Appendice Conversione delle unità di lunghezza 1 mm = 0,0393700787 pollici 1 pollice = 25,4 mm pollici pollici 0,03937008 25,4 0,07874016 50,8 0,11811024 76,2 0,15748031 101,6 0,19685039 0,23622047 152,4 0,27559055 177,8 0,31496063 203,2 0,35433071...
  • Page 76 US Service Center CN Service Center Germany Germany China Balluff GmbH Balluff GmbH Balluff Inc. Balluff (Shanghai) trading Co., ltd. Schurwaldstrasse 9 Schurwaldstrasse 9 8125 Holton Drive Room 1006, Pujian Rd. 145. 73765 Neuhausen a.d.F. 73765 Neuhausen a.d.F. Florence, KY 41042 Shanghai, 200127, P.R.
  • Page 77 BTL7-V50D-M _ _ _ _ -P-C003 Manual de instrucciones español...
  • Page 78 www.balluff.com...
  • Page 79 7.4.3 Cable de datos, confeccionado con conector M12 7.4.4 Cable de datos, confeccionado con conector RJ45 7.4.5 Conector de datos recto, libremente confeccionable 7.4.6 Conector de datos acodado, libremente confeccionable Código de modelo Anexo Conversión de unidades de longitud Placa de características www.balluff.com español...
  • Page 80 BTL7-V50D-M _ _ _ _ -P-C003 Transductor de desplazamiento en carcasa perfilada Indicaciones para el usuario Validez Con el marcado CE confirmamos que nuestros productos cumplen con los El presente manual describe la estructura, el requerimientos de la directiva CEM funcionamiento y las posibilidades de ajuste del actual.
  • Page 81 Las advertencias utilizadas contienen diferentes palabras que figuran en los datos técnicos solo se garantiza con de señalización y se estructuran según el siguiente accesorios originales de Balluff; el uso de otros esquema: componentes provoca la exoneración de responsabilidad. PALABRA DE SEÑALIZACIÓN...
  • Page 82 BTL7-V50D-M _ _ _ _ -P-C003 Transductor de desplazamiento en carcasa perfilada Estructura y funcionamiento Punto cero Punto final Longitud nominal = Sensor de posición Zona medible BTL5-P-3800-2 Muesca 3) 2xM12 40.6 11.5 11.5 ~250 ~250 Pinzas de fijación con casquillos aislantes y tornillos de cabeza cilíndrica ISO 4762 M5x22, 1) Zona no aprovechable par de apriete máx.
  • Page 83 El aparato ejecuta una autocomprobación durante el arranque. Durante la autocomprobación, el LED rojo y verde parpadea de manera alternada. Tab. 3-2: LED 2 3.3.3 LED 3 / LED 4: Link/Activity LED 3/LED 4 Estado Conexión Verde Puerto abierto Sí Puerto cerrado Tab. 3-3: LED 3/4 www.balluff.com español...
  • Page 84 BTL7-V50D-M _ _ _ _ -P-C003 Transductor de desplazamiento en carcasa perfilada Montaje y conexión Montaje del transductor de desplazamiento Sensores de posición guiados En el montaje del sensor de posición, se debe tener en ATENCIÓN cuenta lo siguiente: – Evite fuerzas laterales. Montaje indebido –...
  • Page 85 Medidas y distancias con el sensor de posición BTL5-P-4500-1 con generación eléctrica del campo magnético (24 V/100 mA) La zona medible se desplaza 4 mm en la dirección del conector BTL (véase la figura 4-9). Fig. 4-6: Medidas y distancias con el sensor de posición BTL5-P-5500-2 www.balluff.com español...
  • Page 86 BTL7-V50D-M _ _ _ _ -P-C003 Transductor de desplazamiento en carcasa perfilada Montaje y conexión (continuación) Conexión eléctrica El transductor de desplazamiento se conecta mediante una conexión por enchufe. En la tabla 4-3 encontrará la asignación de pines de la correspondiente versión. Tenga en cuenta la información sobre el blindaje y el tendido de cables.
  • Page 87 Compruebe periódicamente el funcionamiento del sistema de medición de desplazamiento y todos los componentes relacionados. – Si se producen fallos de funcionamiento, ponga fuera de servicio el sistema de medición de desplazamiento. – Asegure la instalación contra cualquier uso no autorizado. www.balluff.com español...
  • Page 88 Conector C003 IP67 (atornillado) Disposición individual según la norma de fábrica de Balluff, frecuencias de resonancias excluidas Para : el transductor de desplazamiento se debe conectar externamente mediante un circuito eléctrico con limitación de energía de conformidad con UL 61010-1, una fuente de corriente de potencia...
  • Page 89 Medidas de montaje del sensor de posición BTL5-F-2814-1S Peso: Aprox. 28 g Carcasa: Aluminio Superficie de deslizamiento: Material sintético BTL5-T-2814-1S Fig. 7-3: Medidas de montaje del sensor de posición BTL5-T-2814-1S Peso: Aprox. 28 g Carcasa: Aluminio Superficie de deslizamiento: Material sintético www.balluff.com español...
  • Page 90 BTL7-V50D-M _ _ _ _ -P-C003 Transductor de desplazamiento en carcasa perfilada Accesorios (continuación) Sensores de posición libres BTL6-A-3801-2 37.6 BTL5-P-3800-2 Ø 4.2 Ø 4.2 Fig. 7-8: Medidas de montaje del sensor de posición BTL6-A-3801-2 Fig. 7-5: Medidas de montaje del sensor de posición Peso: Aprox.
  • Page 91 BCC M324-0000-10-014-PS0434-100 BCC02NK BCC M414-E894-8G-672-ES64N9-150 BCC0E8W BCC M414-E894-8G-672-ES64N9-200 BCC0E8U Ejemplos: BCC M314-0000-10-014-PS0434-020 = longitud de Ejemplos: cable 2 m BCC M414-E894-8G-672-ES64N9-020 = longitud de BCC M314-0000-10-014-PS0434-050 = longitud de cable 2 m cable 5 m BCC M414-E894-8G-672-ES64N9-050 = longitud de cable 5 m www.balluff.com español...
  • Page 92 BTL7-V50D-M _ _ _ _ -P-C003 Transductor de desplazamiento en carcasa perfilada Accesorios (continuación) 7.4.5 Conector de datos recto, libremente confeccionable – Conector recto o acodado, libremente confeccionable – Conector macho M12, 4 polos Fig. 7-14: Conector con macho recto Tipo Código de pedido BCC M474-0000-2D-000-51X475-000 BCC03WZ 7.4.6...
  • Page 93 D = EtherNet/IP Longitud nominal (4 cifras): M0500 = indicación métrica en mm, longitud nominal 500 mm (M0050...M7620) Forma constructiva: P = carcasa perfilada Conexión eléctrica: C003 = 4 polos, 1 conector M8 + 2 conectores M12, codificado D www.balluff.com español...
  • Page 94 BTL7-V50D-M _ _ _ _ -P-C003 Transductor de desplazamiento en carcasa perfilada Anexo Conversión de unidades de longitud 1 mm = 0,0393700787 pulgadas 1 pulgada = 25,4 mm pulgadas pulga- 0,03937008 25,4 0,07874016 50,8 0,11811024 76,2 0,15748031 101,6 0,19685039 0,23622047 152,4 0,27559055 177,8 0,31496063 203,2 0,35433071...
  • Page 95 US Service Center CN Service Center Germany Germany China Balluff GmbH Balluff GmbH Balluff Inc. Balluff (Shanghai) trading Co., ltd. Schurwaldstrasse 9 Schurwaldstrasse 9 8125 Holton Drive Room 1006, Pujian Rd. 145. 73765 Neuhausen a.d.F. 73765 Neuhausen a.d.F. Florence, KY 41042 Shanghai, 200127, P.R.
