Solo per/Only for
VAR 3725
VAR 3975
3c

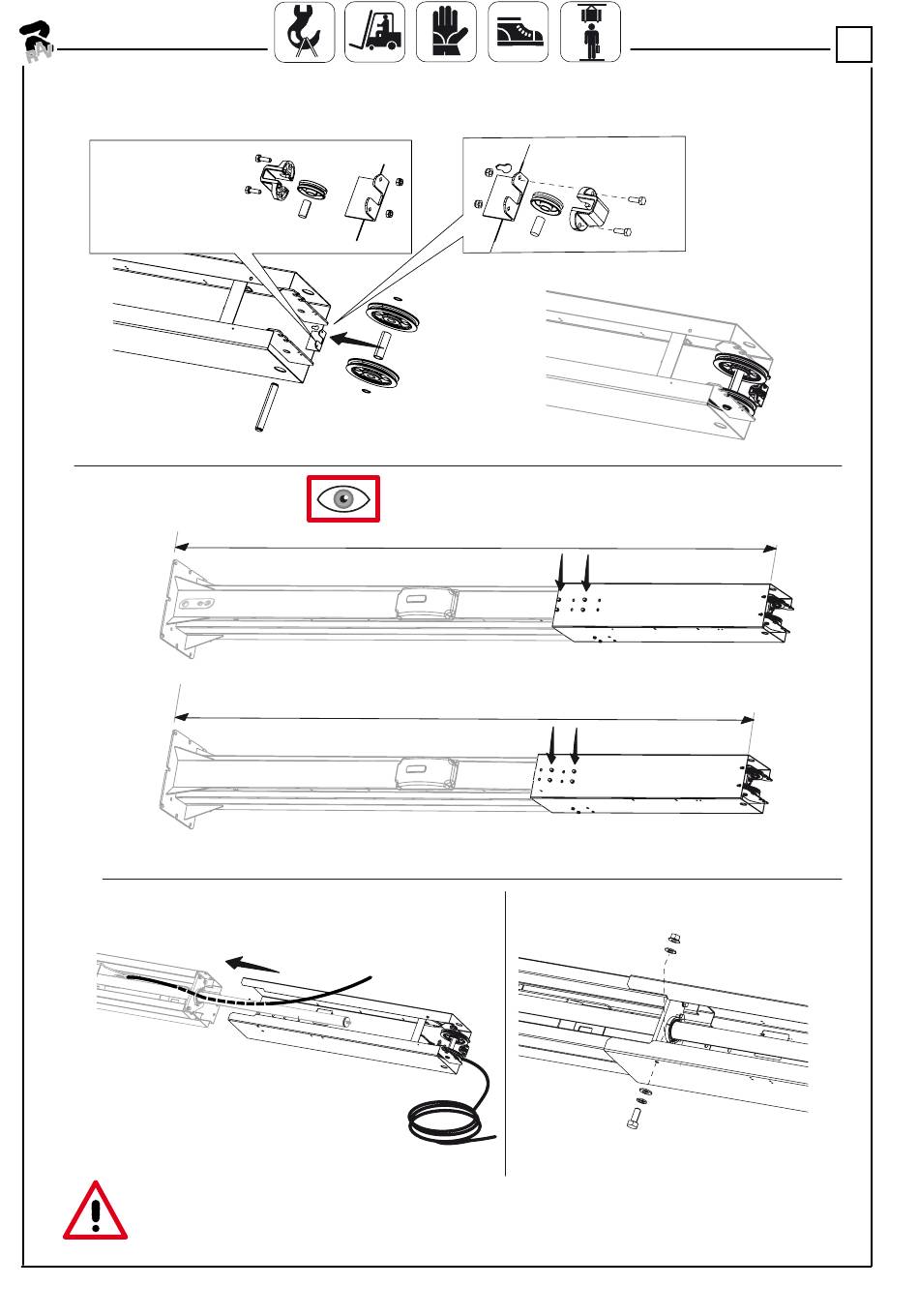

Ripetere tutte le operazioni descritte nelle Fig. da 1 a Fig. 3 per il montaggio
della colonna lato opposto.
Repeat all operations shown in fig. 1÷3 to fit the opposite side column.
34
Fig 3- KIT A
3a
3b
H = vedi/see layout
H = vedi/see layout - 100 mm
Flex-Hose
Fune-Rope
0484-M004-4
3d
6
n° 6 viti/Screw
