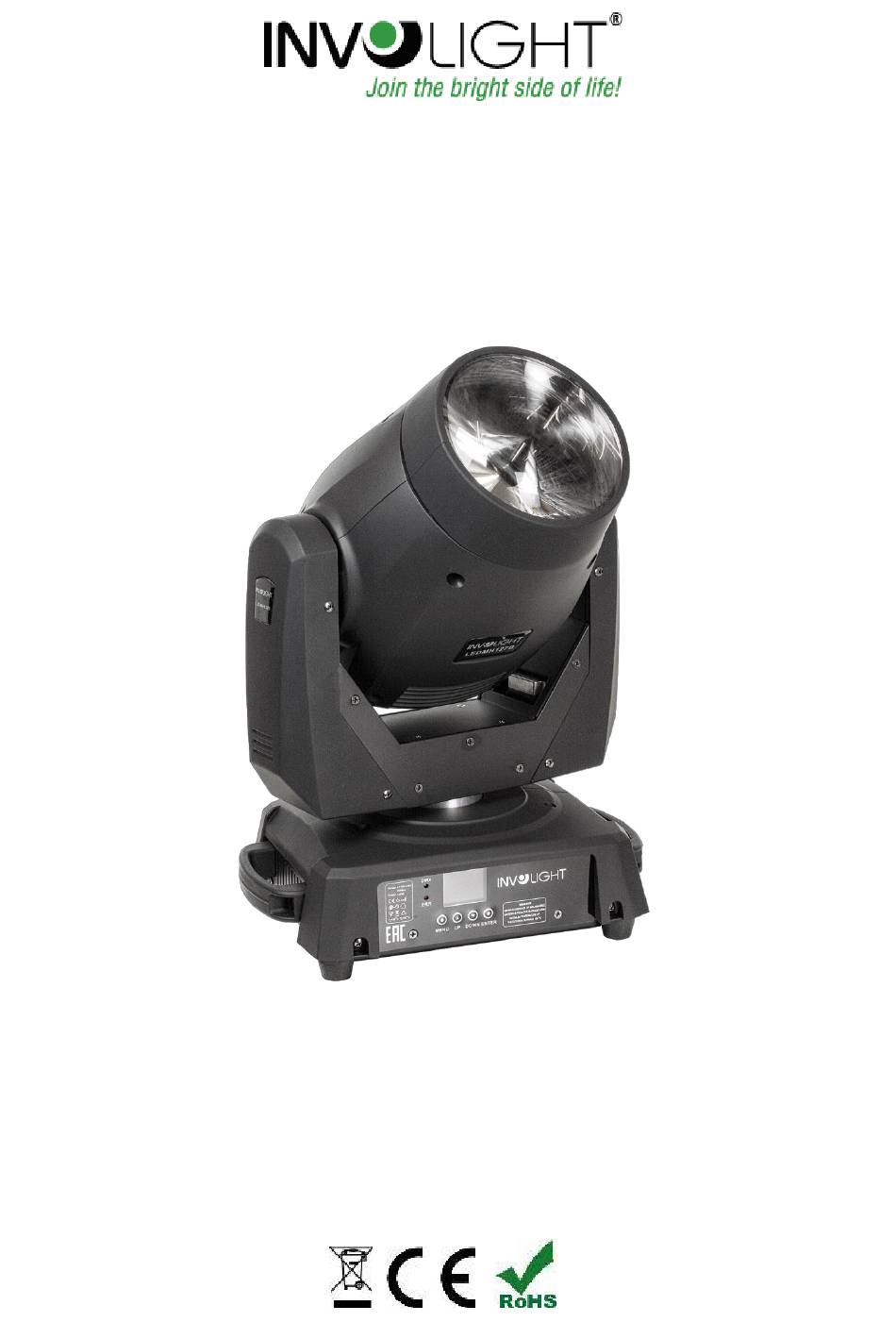

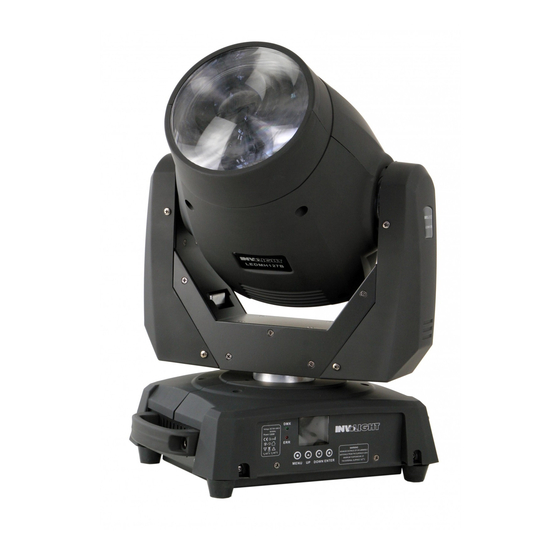

- Page 1 Bedienungsanleitung User manual LED MH127B Moving Head Beam...
-
Page 2: Table Of Contents
DEUTSCH Inhaltsverzeichnis Teil 1: Warnhinweise: ........................2 1.1 Übersicht über die Bedeutung der Symbole und Signalwörter: ..........2 1.2 Sicherheitshinweise: ......................3 1.3 Bestimmungsgemäße Verwendung: ..................4 Teil 2: Installation: ..........................4 Teil 3: Funktionen: ........................... 5 3.1 LCD-Display mit 4-Tasten Bedienung: ................... 5 3.2 Anschlüsse: .......................... -
Page 3: Teil 1: Warnhinweise
Wir beglückwünschen Sie zum Kauf eines INVOLIGHT „LED MH127B“! Mit diesem Gerät sind Sie Eigentümer eines äußerst lichtstarken, funktionsreichen, hochwertigen und professionellen LED DMX Moving Heads. Damit Ihnen Ihr „LED MH127B“ lange Freude bereitet, lesen Sie diese Anleitung vor Inbetriebnahme bitte sorgfältig durch. Bei Fragen wenden Sie sich bitte an Ihren INVOLIGHT Fachhändler. -
Page 4: Sicherheitshinweise
1.2 Sicherheitshinweise: Dieses Informationsblatt enthält wichtige Hinweise zum sicheren Betrieb des Gerätes. Sorgen Sie dafür, dass diese Informationen allen Personen zur Verfügung stehen, die dieses Gerät verwenden. Das Typenschild befindet sich auf der Unterseite des Gerätes. Lesen Sie bitte alle Warn- und Bedienungshinweise sorgfältig durch, bevor Sie dieses Gerät in Betrieb nehmen. Bewahren Sie diese Bedienungsanleitung für evtl. -
Page 5: Bestimmungsgemäße Verwendung
Vermeiden Sie daher Erschütterungen und Gewalteinwirkungen bei Auf-/Abbau sowie der Benutzung des Gerätes. Bauen Sie den „LED MH127B“ nur an Orten auf, die vor Staub, Feuchtigkeit und zu großer Hitze geschützt sind. Die zugelassene Einsatztemperatur muss im Bereich -5° bis +45° Celsius liegen und die relative Luftfeuchtigkeit darf 50% (bei +45°) nicht übersteigen! Eine direkte Sonneneinstrahlung ist während der Nutzung und auch während des... -
Page 6: Teil 3: Funktionen
Teil 3: Funktionen: 3.1 LCD-Display mit 4-Tasten Bedienung: Verbinden Sie den „LED MH127B“ mit dem Stromnetz. Das Gerät führt den üblichen Reset Vorgang durch. Warten Sie, bis es damit fertig ist. Das LCD-Display mit 4-Tasten Bedienung ist sozusagen das Herzstück des „LED MH127B“. -
Page 7: Anschlüsse
Load Default OK/Cancel Zurücksetzen auf Werkseinstellungen 0-255 PAN -Position manuell einstellen PAN -Position mit 16 Bit-Auflösung manuell PAN Fine 0-255 einstellen TILT 0-255 TILT -Position manuell einstellen TILT-Position mit 16 Bit-Auflösung manuell TILT Fine 0-255 einstellen Geschwindigkeit der PAN-/TILT-Bewegung PAN- TILT Time 0-255 manuell einstellen Strobe-Effekt Geschwindigkeit manuell... -
Page 8: Verbindungen In Der Betriebsart „Dmx
Beim Wechseln der Sicherung stets den Netzstecker ziehen und ausschließlich die angegebenen Sicherungstypen verwenden! DMX-Anschlüsse: Eine dreipolige XLR-Buchse dient als DMX-Ausgang, ein dreipoliger XLR-Stecker dient als DMX-Eingang. 3.3 Verbindungen in der Betriebsart „DMX“: DMX ist die Abkürzung für Digital Multiplex und ermöglicht die digitale Steuerung von mehreren DMX-Geräten über eine gemeinsame Steuerleitung. -
Page 9: Stand Alone-Betrieb
MH127B“ vom Controller und rufen Sie das vorprogrammierte Programm auf. Teil 4: Die DMX-Belegung: Der „LED MH127B“ belegt 15 oder 19 DMX-Kanäle und lässt sich damit sehr flexibel steuern und programmieren. HINWEIS: Es werden Grundkenntnisse für den Steuerstandard DMX512 vorausgesetzt, damit das Gerät mit einem DMX-Controller korrekt bedient und programmiert werden kann. - Page 10 30-34 Gobo 6 35-39 Gobo 7 40-44 Gobo 8 Goborad 45-129 Goboflow-Effekt, Geschwindigkeit 130-134 absteigend. 135-215 Offen. 216-220 Goboflow-Effekt, Geschwindigkeit 221-225 ansteigend. 226-230 Gobo 1 Shake-Effekt, 231-235 Geschwindigkeit ansteigend. 236-240 Gobo 2 Shake-Effekt, 241-245 Geschwindigkeit ansteigend. 246-250 Gobo 3 Shake-Effekt, 251-255 Geschwindigkeit ansteigend.
-
Page 11: Teil 5. Fehlerbehebung
75-79 Blau zu Magenta 80-89 Magenta 85-89 Magenta zu Weiß 90-94 Weiß 95-114 115-134 Orange 135-154 Grün 155-174 Hellblau 175-194 Violett 195-214 Gelb 215-234 Blau 235-254 Magenta Weiß Farbrad Goborad-Rotation, Drehgeschwindigkeit 0-255 Geschwindigkeit absteigend Prisma einfahren-ausfahren, Prisma einfahren-ausfahren, Geschwindigkeit. 0-255 Geschwindigkeit absteigend Goborad Goborad-Rotation,... -
Page 12: Teil 7: Technische Daten
Teil 7: Technische Daten: LED MH127B MODELLBEZEICHNUNG: Produktart: LED Moving Light Typ: Moving Head Beam LED Anzahl: LED Typ: 120W, weiß Abstrahlwinkel: 3,5° Goborad: 8 Gobos + offen Farbrad: 8 Farben + offen DMX Eingang: XLR 3-Pol male DMX Ausgang:... -
Page 13: Teil 8: Gewährleistung
INVOLIGHT Geräte unterliegen den gültigen, gesetzlichen Gewährleistungsbestimmungen. Informieren Sie sich bei Ihrem Fachhändler über die gültigen Gewährleistungsbestimmungen. Die folgenden Bedingungen treten mit dem Kauf eines INVOLIGHT Produktes in Kraft: Nur autorisierte Fachhändler, die von INVOLIGHT bestimmt werden, dürfen Reparaturen an INVOLIGHT Geräten vornehmen. Der Gewährleistungsanspruch erlischt, wenn ein nicht autorisierter Service, Techniker oder eine Privatperson einen Reparaturversuch unternimmt oder das Gerät öffnet. - Page 14 LED MH127B Bestellnummer: A-000000-05428 www.involight.com...
- Page 15 ENGLISH Table of Contents Part 1: Warnings: ........................... 15 1.1 Overview of the meaning of the symbols and signal words: ..........15 1.2 Overview of the meaning of the symbols and signal words: ..........16 1.3 Intended Use: ........................17 Part 2: Installation: .........................
-
Page 16: Part 1: Warnings
LED DMX Moving Head. To ensure that your "LED MH127B" lasts for a long time, please read these instructions carefully before commissioning. If you have any questions, please contact your INVOLIGHT dealer. -
Page 17: Overview Of The Meaning Of The Symbols And Signal Words
1.2 Overview of the meaning of the symbols and signal words: This information sheet contains important information on the safe operation of the device. Make sure that this information is available to everyone who uses this device. The type label is located on the underside of the device. Please read all warnings and operating instructions carefully before starting up this device. -
Page 18: Intended Use
Moving heads must always be secured with an approved safety rope when suspended! Only use the "LED MH127B" in professional use if you are familiar with the functions and are familiar with the operation. Only let other people work with the device if you are sure that they are also familiar with the functions. In most cases, malfunctions are the result of a previous incorrect operation. -
Page 19: Part 3: Functions
3.1 LCD display with 4-button operation: Connect the "LED MH127B" to the mains. The device carries out the usual reset process. Wait for it to finish. The LCD display with 4-button operation is, so to speak, the heart of the "LED MH127B". All functions and modes can be set here. -
Page 20: Connections
Set the speed of the PAN / TILT movement PAN- TILT Time 0-255 manually Strobe effect Set the speed manually Stop / Strobe 0-255 Set the dimmer intensity manually Dimmer 0-255 Adjust the color wheel manually. Colour 0-255 Manual Set gobo wheel, gobo shake manually. Gobo Change 0-255 Adjust focus manually... -
Page 21: Connections In The „Dmx" Mode
3.3 Connections in the „DMX“ mode: DMX is the abbreviation for Digital Multiplex and enables the digital control of several DMX devices via a common control line. Connect the DMX input of the device to the DMX output of a DMX controller or another DMX device. Connect the output of the first DMX device to the input of the second and so on to form a series connection. -
Page 22: Stand Alone-Mode
3.5 Stand Alone-mode: The "LED MH127B" can also be used in stand-alone operation without a controller. To do this, disconnect the "LED MH127B" from the controller and call up the pre-programmed program. Part 4: The DMX assignment: The "LED MH127B" occupies 15 or 19 DMX channels and can thus be controlled and programmed very flexibly. - Page 23 135-215 Open. 216-220 Goboflow effect, speed increasing. 221-225 Gobo 1 shake effect, speed 226-230 increasing. 231-235 Gobo 2 shake effect, speed 236-240 increasing. 241-245 Gobo 3 shake effect, speed 246-250 increasing. 251-255 Gobo 4 shake effect, speed increasing. Gobo 5 shake effect, speed increasing.
-
Page 24: Part 5. Troubleshooting
155-174 Light Blue 175-194 Violet 195-214 Yellow 215-234 Blue 235-254 Magenta White Color wheel Gobo wheel rotation, Rotation speed 0-255 Descending speed Retract-extend prism, Retract-extend prism, speed. 0-255 Descending speed Gobo wheel Gobo wheel rotation, Rotation speed 0-255 Descending speed Part 5. -
Page 25: Part 7: Technical Specifications
Part 7: Technical specifications: LED MH127B MODEL NAME: Product Type: LED moving light Type: Moving head beam LED number: LED type: 120W, white Beam angle: 3.5 ° Gobo wheel: 8 gobos + open Color wheel: 8 colors + open DMX input:... -
Page 26: Part 8: Warranty
Part 8: Warranty: INVOLIGHT devices are subject to the valid legal warranty provisions. Ask your specialist dealer about the valid warranty provisions. The following conditions come into effect with the purchase of an INVOLIGHT product: Only authorized specialist dealers, who are designated by INVOLIGHT, may carry out repairs on INVOLIGHT devices. The warranty claim expires if an unauthorized service, technician or a private person attempts to repair the device or opens the device. - Page 27 LED MH127B Order code: A-000000-05428 www.involight.com...
