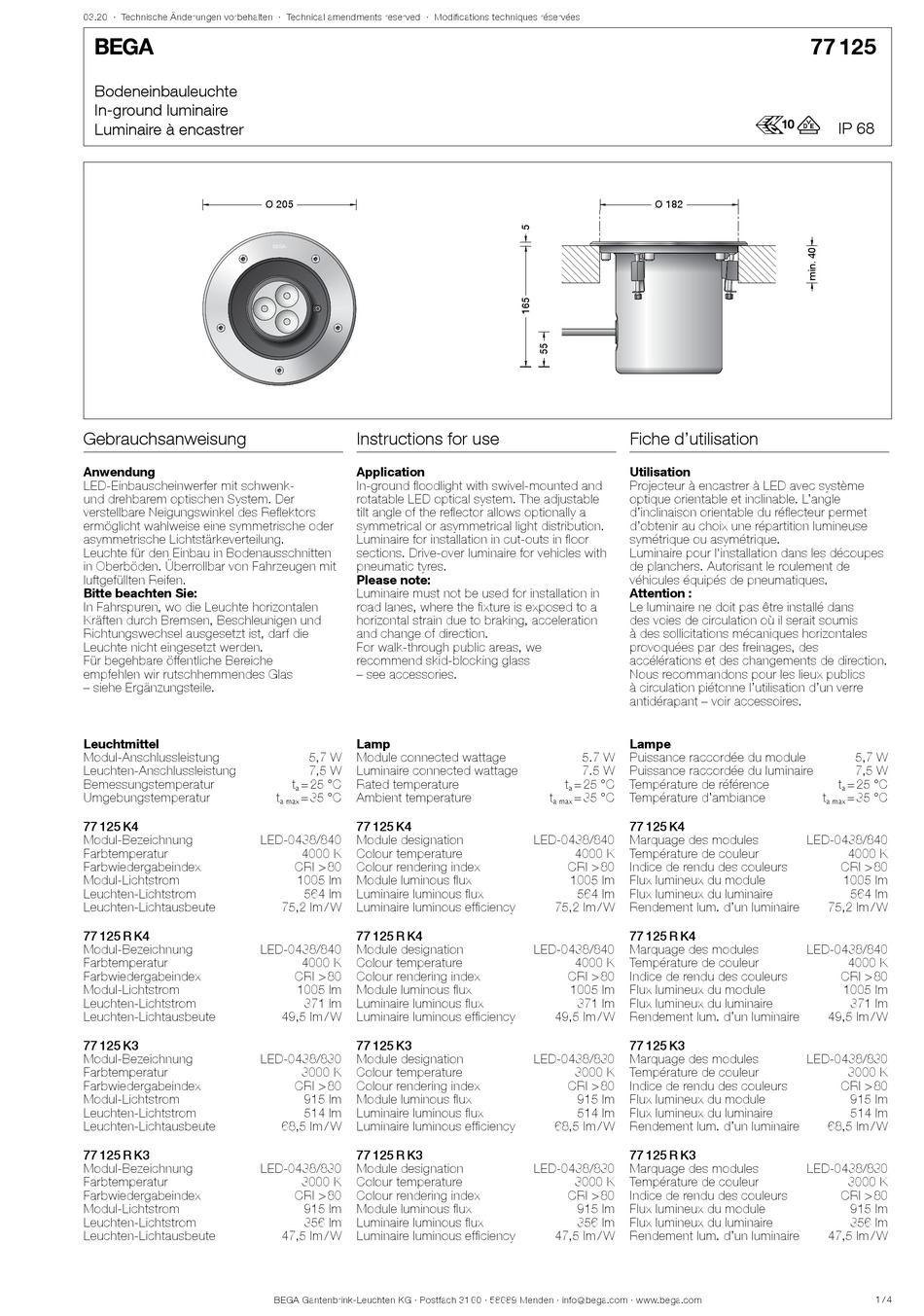

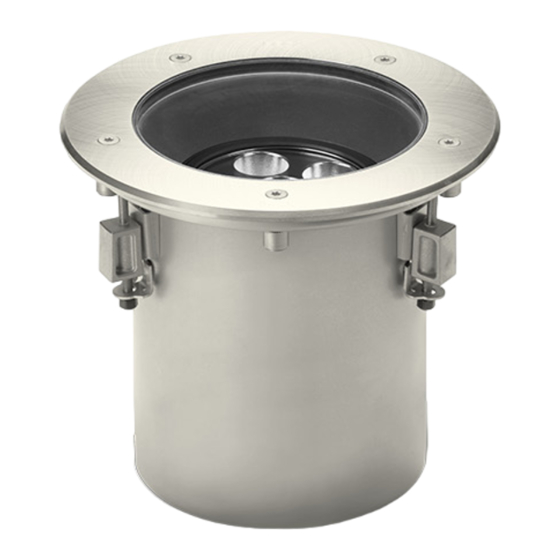

BEGA 77 125 Instructions For Use

03.20 · Technische Änderungen vorbehalten · Technical amendments reserved · Modifications techniques réservées
!
Bodeneinbauleuchte
In-ground luminaire
Luminaire à encastrer
Gebrauchsanweisung
Anwendung
LED-Einbauscheinwerfer mit schwenk-
und drehbarem optischen System. Der
verstellbare Neigungswinkel des Reflektors
ermöglicht wahlweise eine symmetrische oder
asymmetrische Lichtstärkeverteilung.
Leuchte für den Einbau in Bodenausschnitten
in Oberböden. Überrollbar von Fahrzeugen mit
luftgefüllten Reifen.
Bitte beachten Sie:
In Fahrspuren, wo die Leuchte horizontalen
Kräften durch Bremsen, Beschleunigen und
Richtungswechsel ausgesetzt ist, darf die
Leuchte nicht eingesetzt werden.
Für begehbare öffentliche Bereiche
empfehlen wir rutschhemmendes Glas
– siehe Ergänzungsteile.
Leuchtmittel
Modul-Anschlussleistung
Leuchten-Anschlussleistung
Bemessungstemperatur
Umgebungstemperatur
77 125 K4
Modul-Bezeichnung
Farbtemperatur
Farbwiedergabeindex
Modul-Lichtstrom
Leuchten-Lichtstrom
Leuchten-Lichtausbeute
77 125 R K4
Modul-Bezeichnung
Farbtemperatur
Farbwiedergabeindex
Modul-Lichtstrom
Leuchten-Lichtstrom
Leuchten-Lichtausbeute
77 125 K3
Modul-Bezeichnung
Farbtemperatur
Farbwiedergabeindex
Modul-Lichtstrom
Leuchten-Lichtstrom
Leuchten-Lichtausbeute
77 125 R K3
Modul-Bezeichnung
Farbtemperatur
Farbwiedergabeindex
Modul-Lichtstrom
Leuchten-Lichtstrom
Leuchten-Lichtausbeute
Ø 205
Instructions for use
Application
In-ground floodlight with swivel-mounted and
rotatable LED optical system. The adjustable
tilt angle of the reflector allows optionally a
symmetrical or asymmetrical light distribution.
Luminaire for installation in cut-outs in floor
sections. Drive-over luminaire for vehicles with
pneumatic tyres.
Please note:
Luminaire must not be used for installation in
road lanes, where the fixture is exposed to a
horizontal strain due to braking, acceleration
and change of direction.
For walk-through public areas, we
recommend skid-blocking glass
– see accessories.
Lamp
5,7 W Module connected wattage
7,5 W Luminaire connected wattage
t = 25 °C Rated temperature
a
t = 35 °C Ambient temperature
a max
77 125 K4
LED-0438/840 Module designation
4000 K Colour temperature
CRI > 80 Colour rendering index
1005 lm Module luminous flux
564 lm Luminaire luminous flux
75,2 lm / W Luminaire luminous efficiency
77 125 R K4
LED-0438/840 Module designation
4000 K Colour temperature
CRI > 80 Colour rendering index
1005 lm Module luminous flux
371 lm Luminaire luminous flux
49,5 lm / W Luminaire luminous efficiency
77 125 K3
LED-0438/830 Module designation
3000 K Colour temperature
CRI > 80 Colour rendering index
915 lm Module luminous flux
514 lm Luminaire luminous flux
68,5 lm / W Luminaire luminous efficiency
77 125 R K3
LED-0438/830 Module designation
3000 K Colour temperature
CRI > 80 Colour rendering index
915 lm Module luminous flux
356 lm Luminaire luminous flux
47,5 lm / W Luminaire luminous efficiency
BEGA Gantenbrink-Leuchten KG · Postfach 31 60 · 58689 Menden · info @ bega.com · www.bega.com
Ø 182
Fiche d'utilisation
Utilisation
Projecteur à encastrer à LED avec système
optique orientable et inclinable. L'angle
d'inclinaison orientable du réflecteur permet
d'obtenir au choix une répartition lumineuse
symétrique ou asymétrique.
Luminaire pour l'installation dans les découpes
de planchers. Autorisant le roulement de
véhicules équipés de pneumatiques.
Attention :
Le luminaire ne doit pas être installé dans
des voies de circulation où il serait soumis
à des sollicitations mécaniques horizontales
provoquées par des freinages, des
accélérations et des changements de direction.
Nous recommandons pour les lieux publics
à circulation piétonne l'utilisation d'un verre
antidérapant – voir accessoires.
Lampe
5.7 W Puissance raccordée du module
7.5 W Puissance raccordée du luminaire
t = 25 °C Température de référence
a
t = 35 °C Température d'ambiance
a max
77 125 K4
LED-0438/840 Marquage des modules
4000 K Température de couleur
CRI > 80 Indice de rendu des couleurs
1005 lm Flux lumineux du module
564 lm Flux lumineux du luminaire
75,2 lm / W Rendement lum. d'un luminaire
77 125 R K4
LED-0438/840 Marquage des modules
4000 K Température de couleur
CRI > 80 Indice de rendu des couleurs
1005 lm Flux lumineux du module
371 lm Flux lumineux du luminaire
49,5 lm / W Rendement lum. d'un luminaire
77 125 K3
LED-0438/830 Marquage des modules
3000 K Température de couleur
CRI > 80 Indice de rendu des couleurs
915 lm Flux lumineux du module
514 lm Flux lumineux du luminaire
68,5 lm / W Rendement lum. d'un luminaire
77 125 R K3
LED-0438/830 Marquage des modules
3000 K Température de couleur
CRI > 80 Indice de rendu des couleurs
915 lm Flux lumineux du module
356 lm Flux lumineux du luminaire
47,5 lm / W Rendement lum. d'un luminaire
77 125
r
IP 68
5,7 W
7,5 W
t = 25 °C
a
t = 35 °C
a max
LED-0438/840
4000 K
CRI > 80
1005 lm
564 lm
75,2 lm / W
LED-0438/840
4000 K
CRI > 80
1005 lm
371 lm
49,5 lm / W
LED-0438/830
3000 K
CRI > 80
915 lm
514 lm
68,5 lm / W
LED-0438/830
3000 K
CRI > 80
915 lm
356 lm
47,5 lm / W
1 / 4
