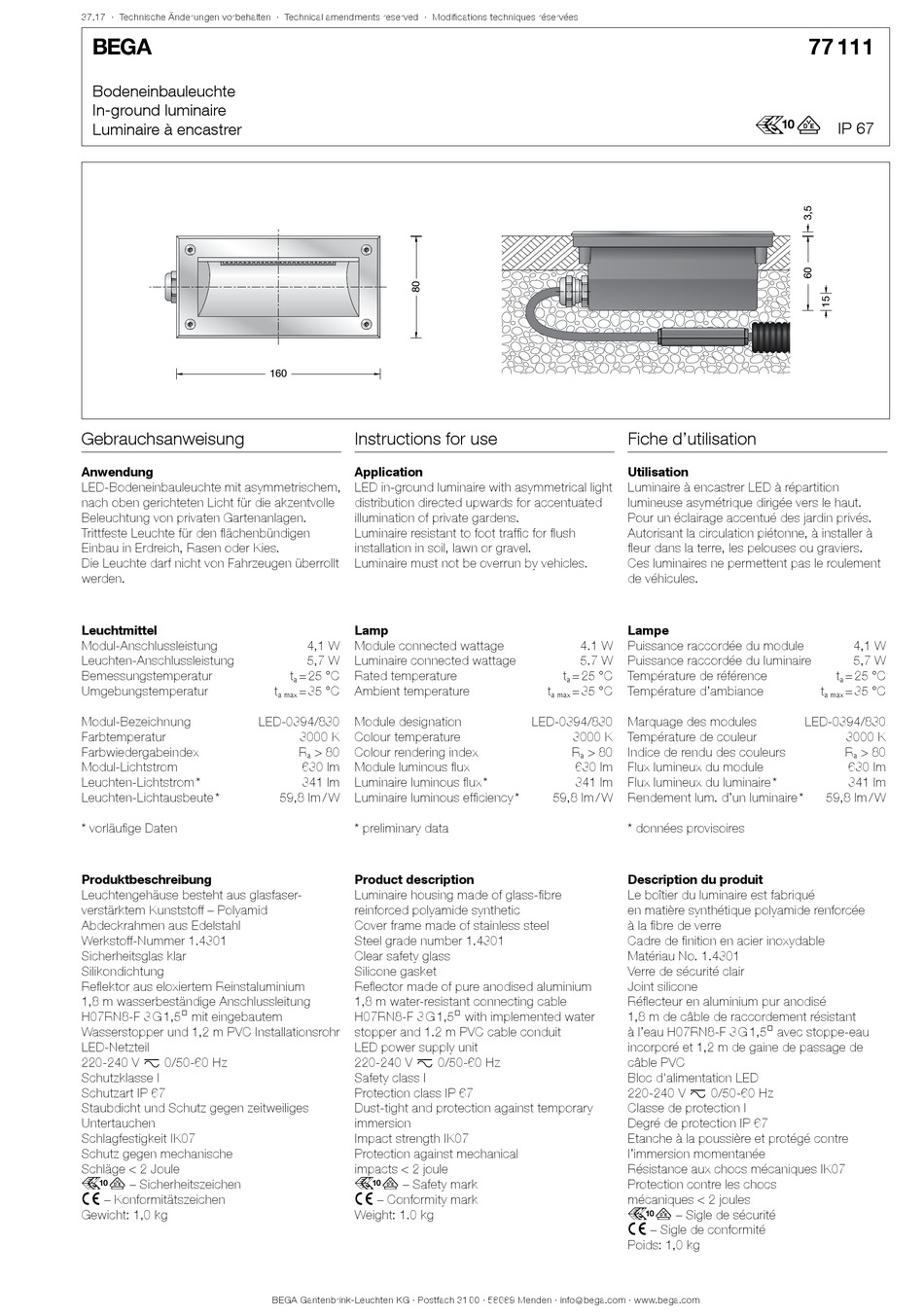

BEGA 77 111 Instructions For Use

37.17 · Technische Änderungen vorbehalten · Technical amendments reserved · Modifications techniques réservées
!
Bodeneinbauleuchte
In-ground luminaire
Luminaire à encastrer
Gebrauchsanweisung
Anwendung
LED-Bodeneinbauleuchte mit asymmetrischem,
nach oben gerichteten Licht für die akzentvolle
Beleuchtung von privaten Gartenanlagen.
Trittfeste Leuchte für den flächenbündigen
Einbau in Erdreich, Rasen oder Kies.
Die Leuchte darf nicht von Fahrzeugen überrollt
werden.
Leuchtmittel
Modul-Anschlussleistung
Leuchten-Anschlussleistung
Bemessungstemperatur
Umgebungstemperatur
Modul-Bezeichnung
Farbtemperatur
Farbwiedergabeindex
Modul-Lichtstrom
Leuchten-Lichtstrom *
Leuchten-Lichtausbeute *
* vorläufige Daten
Produktbeschreibung
Leuchtengehäuse besteht aus glasfaser-
verstärktem Kunststoff – Polyamid
Abdeckrahmen aus Edelstahl
Werkstoff-Nummer 1.4301
Sicherheitsglas klar
Silikondichtung
Reflektor aus eloxiertem Reinstaluminium
1,8 m wasserbeständige Anschlussleitung
H07RN8-F 3 G 1,5@ mit eingebautem
Wasserstopper und 1,2 m PVC Installationsrohr
LED-Netzteil
220-240 V x 0/50-60 Hz
Schutzklasse I
Schutzart IP 67
Staubdicht und Schutz gegen zeitweiliges
Untertauchen
Schlagfestigkeit IK07
Schutz gegen mechanische
Schläge < 2 Joule
r – Sicherheitszeichen
c – Konformitätszeichen
Gewicht: 1,0 kg
160
Instructions for use
Application
LED in-ground luminaire with asymmetrical light
distribution directed upwards for accentuated
illumination of private gardens.
Luminaire resistant to foot traffic for flush
installation in soil, lawn or gravel.
Luminaire must not be overrun by vehicles.
Lamp
4,1 W Module connected wattage
5,7 W Luminaire connected wattage
t = 25 °C Rated temperature
a
t = 35 °C Ambient temperature
a max
LED-0394/830 Module designation
3000 K Colour temperature
R > 80 Colour rendering index
a
630 lm Module luminous flux
341 lm Luminaire luminous flux *
59,8 lm / W Luminaire luminous efficiency *
* preliminary data
Product description
Luminaire housing made of glass-fibre
reinforced polyamide synthetic
Cover frame made of stainless steel
Steel grade number 1.4301
Clear safety glass
Silicone gasket
Reflector made of pure anodised aluminium
1,8 m water-resistant connecting cable
H07RN8-F 3 G 1,5@ with implemented water
stopper and 1.2 m PVC cable conduit
LED power supply unit
220-240 V x 0/50-60 Hz
Safety class I
Protection class IP 67
Dust-tight and protection against temporary
immersion
Impact strength IK07
Protection against mechanical
impacts < 2 joule
r – Safety mark
c – Conformity mark
Weight: 1.0 kg
BEGA Gantenbrink-Leuchten KG · Postfach 31 60 · 58689 Menden · info @ bega.com · www.bega.com
Fiche d'utilisation
Utilisation
Luminaire à encastrer LED à répartition
lumineuse asymétrique dirigée vers le haut.
Pour un éclairage accentué des jardin privés.
Autorisant la circulation piétonne, à installer à
fleur dans la terre, les pelouses ou graviers.
Ces luminaires ne permettent pas le roulement
de véhicules.
Lampe
4.1 W Puissance raccordée du module
5.7 W Puissance raccordée du luminaire
t = 25 °C Température de référence
a
t = 35 °C Température d'ambiance
a max
LED-0394/830 Marquage des modules
3000 K Température de couleur
R > 80 Indice de rendu des couleurs
a
630 lm Flux lumineux du module
341 lm Flux lumineux du luminaire *
59,8 lm / W Rendement lum. d'un luminaire *
* données provisoires
Description du produit
Le boîtier du luminaire est fabriqué
en matière synthétique polyamide renforcée
à la fibre de verre
Cadre de finition en acier inoxydable
Matériau No. 1.4301
Verre de sécurité clair
Joint silicone
Réflecteur en aluminium pur anodisé
1,8 m de câble de raccordement résistant
à l'eau H07RN8-F 3 G 1,5@ avec stoppe-eau
incorporé et 1,2 m de gaine de passage de
câble PVC
Bloc d'alimentation LED
220-240 V x 0/50-60 Hz
Classe de protection I
Degré de protection IP 67
Etanche à la poussière et protégé contre
l'immersion momentanée
Résistance aux chocs mécaniques IK07
Protection contre les chocs
mécaniques < 2 joules
r – Sigle de sécurité
c – Sigle de conformité
Poids: 1,0 kg
77 111
r
IP 67
4,1 W
5,7 W
t = 25 °C
a
t = 35 °C
a max
LED-0394/830
3000 K
R > 80
a
630 lm
341 lm
59,8 lm / W
