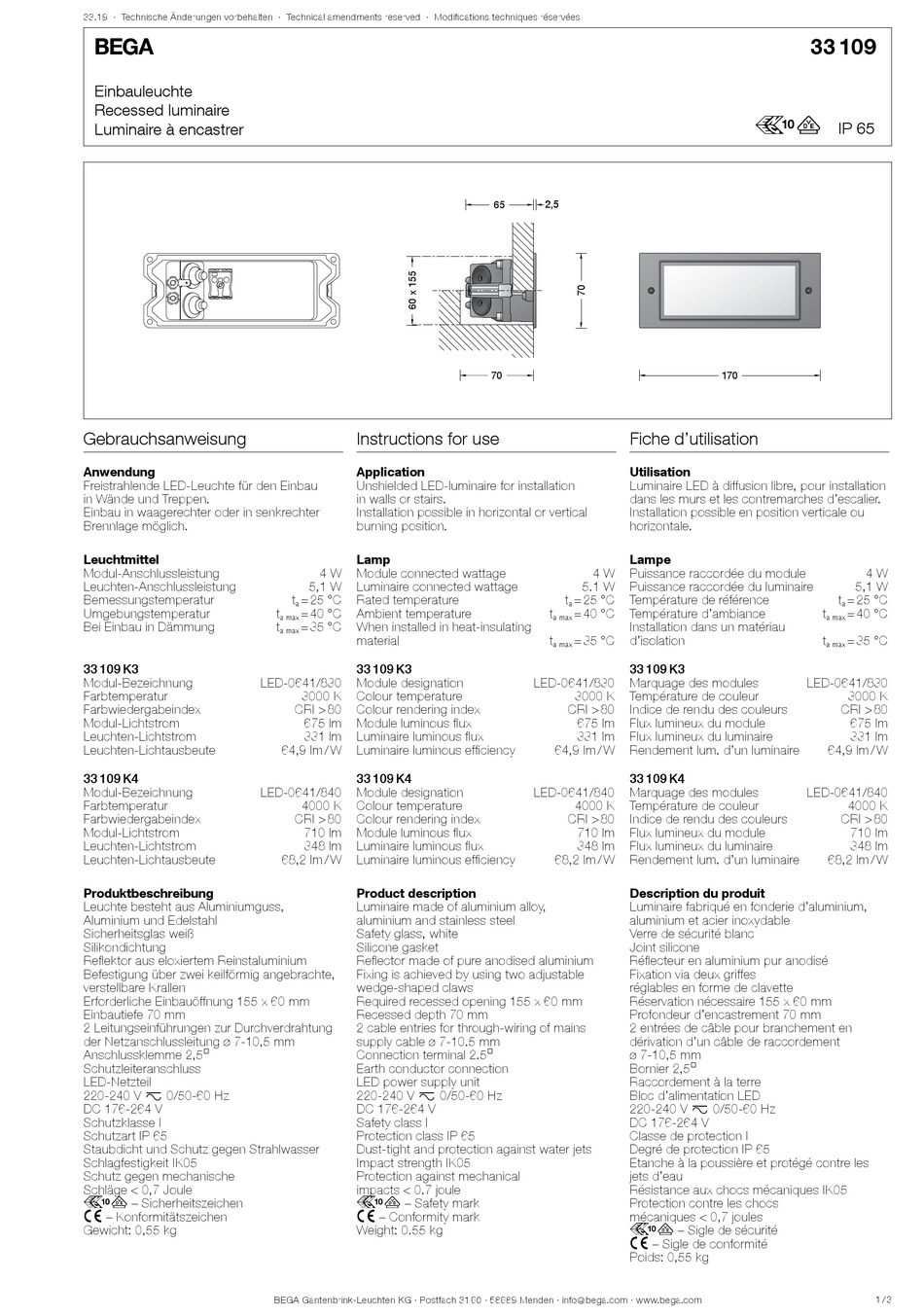

BEGA 33 109 Instructions For Use

33.19 · Technische Änderungen vorbehalten · Technical amendments reserved · Modifications techniques réservées
!

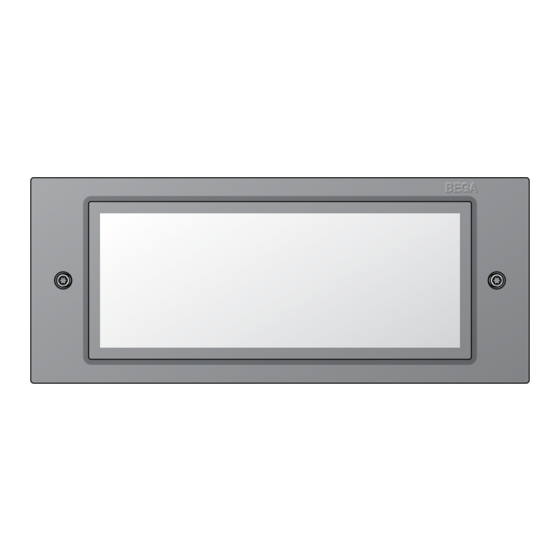

Einbauleuchte
Recessed luminaire
Luminaire à encastrer
Gebrauchsanweisung
Anwendung
Freistrahlende LED-Leuchte für den Einbau
in Wände und Treppen.
Einbau in waagerechter oder in senkrechter
Brennlage möglich.
Leuchtmittel
Modul-Anschlussleistung
Leuchten-Anschlussleistung
Bemessungstemperatur
Umgebungstemperatur
Bei Einbau in Dämmung
33 109 K3
Modul-Bezeichnung
Farbtemperatur
Farbwiedergabeindex
Modul-Lichtstrom
Leuchten-Lichtstrom
Leuchten-Lichtausbeute
33 109 K4
Modul-Bezeichnung
Farbtemperatur
Farbwiedergabeindex
Modul-Lichtstrom
Leuchten-Lichtstrom
Leuchten-Lichtausbeute
Produktbeschreibung
Leuchte besteht aus Aluminiumguss,
Aluminium und Edelstahl
Sicherheitsglas weiß
Silikondichtung
Reflektor aus eloxiertem Reinstaluminium
Befestigung über zwei keilförmig angebrachte,
verstellbare Krallen
Erforderliche Einbauöffnung 155 x 60 mm
Einbautiefe 70 mm
2 Leitungseinführungen zur Durchverdrahtung
der Netzanschlussleitung ø 7-10,5 mm
Anschlussklemme 2,5@
Schutzleiteranschluss
LED-Netzteil
220-240 V x 0/50-60 Hz
DC 176-264 V
Schutzklasse I
Schutzart IP 65
Staubdicht und Schutz gegen Strahlwasser
Schlagfestigkeit IK05
Schutz gegen mechanische
Schläge < 0,7 Joule
r – Sicherheitszeichen
c – Konformitätszeichen
Gewicht: 0,55 kg
Instructions for use

Application

Unshielded LED-luminaire for installation
in walls or stairs.
Installation possible in horizontal or vertical
burning position.
Lamp
4 W Module connected wattage
5,1 W Luminaire connected wattage
t = 25 °C Rated temperature
a
t = 40 °C Ambient temperature
a max
t = 35 °C When installed in heat-insulating
a max
material
33 109 K3
LED-0641/830 Module designation
3000 K Colour temperature
CRI > 80 Colour rendering index
675 lm Module luminous flux
331 lm Luminaire luminous flux
64,9 lm / W Luminaire luminous efficiency
33 109 K4
LED-0641/840 Module designation
4000 K Colour temperature
CRI > 80 Colour rendering index
710 lm Module luminous flux
348 lm Luminaire luminous flux
68,2 lm / W Luminaire luminous efficiency

Product description

Luminaire made of aluminium alloy,
aluminium and stainless steel
Safety glass, white
Silicone gasket
Reflector made of pure anodised aluminium
Fixing is achieved by using two adjustable
wedge-shaped claws
Required recessed opening 155 x 60 mm
Recessed depth 70 mm
2 cable entries for through-wiring of mains
supply cable ø 7-10.5 mm
Connection terminal 2.5@
Earth conductor connection
LED power supply unit
220-240 V x 0/50-60 Hz
DC 176-264 V
Safety class I
Protection class IP 65
Dust-tight and protection against water jets
Impact strength IK05
Protection against mechanical
impacts < 0.7 joule
r – Safety mark
c – Conformity mark
Weight: 0.55 kg
BEGA Gantenbrink-Leuchten KG · Postfach 31 60 · 58689 Menden · info @ bega.com · www.bega.com
65 65 2,5 2,5
70 70
Fiche d'utilisation
Utilisation
Luminaire LED à diffusion libre, pour installation
dans les murs et les contremarches d'escalier.
Installation possible en position verticale ou
horizontale.
Lampe
4 W Puissance raccordée du module
5.1 W Puissance raccordée du luminaire
t = 25 °C Température de référence
a
t = 40 °C Température d'ambiance
a max
Installation dans un matériau
t = 35 °C d'isolation
a max
33 109 K3
LED-0641/830 Marquage des modules
3000 K Température de couleur
CRI > 80 Indice de rendu des couleurs
675 lm Flux lumineux du module
331 lm Flux lumineux du luminaire
64,9 lm / W Rendement lum. d'un luminaire
33 109 K4
LED-0641/840 Marquage des modules
4000 K Température de couleur
CRI > 80 Indice de rendu des couleurs
710 lm Flux lumineux du module
348 lm Flux lumineux du luminaire
68,2 lm / W Rendement lum. d'un luminaire
Description du produit
Luminaire fabriqué en fonderie d'aluminium,
aluminium et acier inoxydable
Verre de sécurité blanc
Joint silicone
Réflecteur en aluminium pur anodisé
Fixation via deux griffes
réglables en forme de clavette
Réservation nécessaire 155 x 60 mm
Profondeur d'encastrement 70 mm
2 entrées de câble pour branchement en
dérivation d'un câble de raccordement
ø 7-10,5 mm
Bornier 2,5@
Raccordement à la terre
Bloc d'alimentation LED
220-240 V x 0/50-60 Hz
DC 176-264 V
Classe de protection I
Degré de protection IP 65
Etanche à la poussière et protégé contre les
jets d'eau
Résistance aux chocs mécaniques IK05
Protection contre les chocs
mécaniques < 0,7 joules
r – Sigle de sécurité
c – Sigle de conformité
Poids: 0,55 kg
33 109
r
IP 65
170 170
4 W
5,1 W
t = 25 °C
a
t = 40 °C
a max
t = 35 °C
a max
LED-0641/830
3000 K
CRI > 80
675 lm
331 lm
64,9 lm / W
LED-0641/840
4000 K
CRI > 80
710 lm
348 lm
68,2 lm / W
1 / 3
