SICK deTec2 Core Mounting Instructions page 6

MONTAGEANLEITUNG
A
ERR
ERR
PWR
PWR
14 mm 30 mm
D
1
6 M O N T A G E A N L E I T U N G | deTec2 Core, deTec4 Core

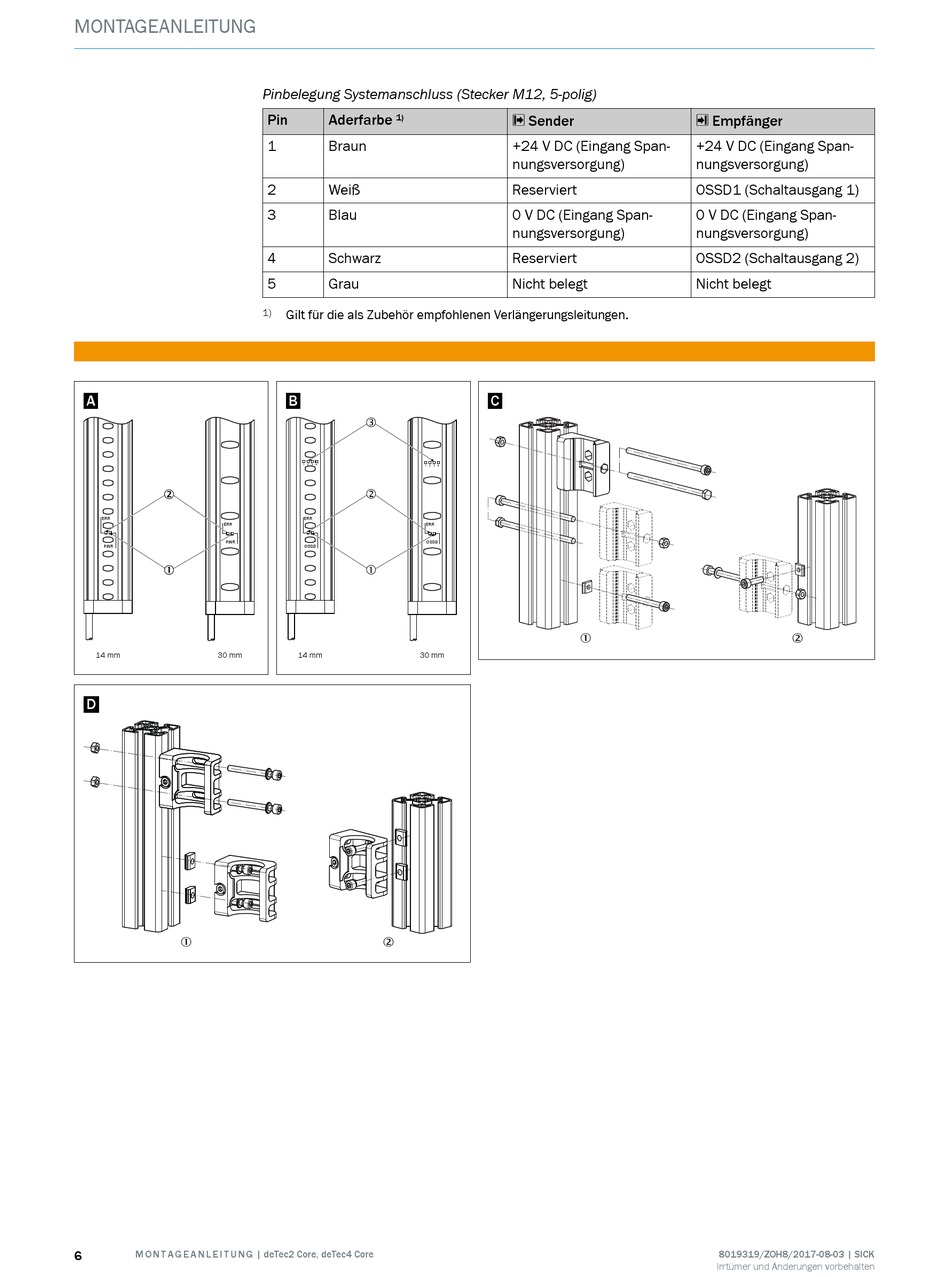

Pinbelegung Systemanschluss (Stecker M12, 5-polig)
Pin Aderfarbe
1)
1 Braun
2 Weiß
3 Blau
4 Schwarz
5 Grau
1) Gilt für die als Zubehör empfohlenen Verlängerungsleitungen.
B
3
1 2 3 4
1 2 3 4
2
ERR
ERR
OSSD
OSSD
1
14 mm 30 mm
2
s Sender
+24 V DC (Eingang Span‐
nungsversorgung)
Reserviert
0 V DC (Eingang Span‐
nungsversorgung)
Reserviert
Nicht belegt
C
1
r Empfänger
+24 V DC (Eingang Span‐
nungsversorgung)
OSSD1 (Schaltausgang 1)
0 V DC (Eingang Span‐
nungsversorgung)
OSSD2 (Schaltausgang 2)
Nicht belegt
2
8019319/ZOH8/2017-08-03 | SICK
Irrtümer und Änderungen vorbehalten
