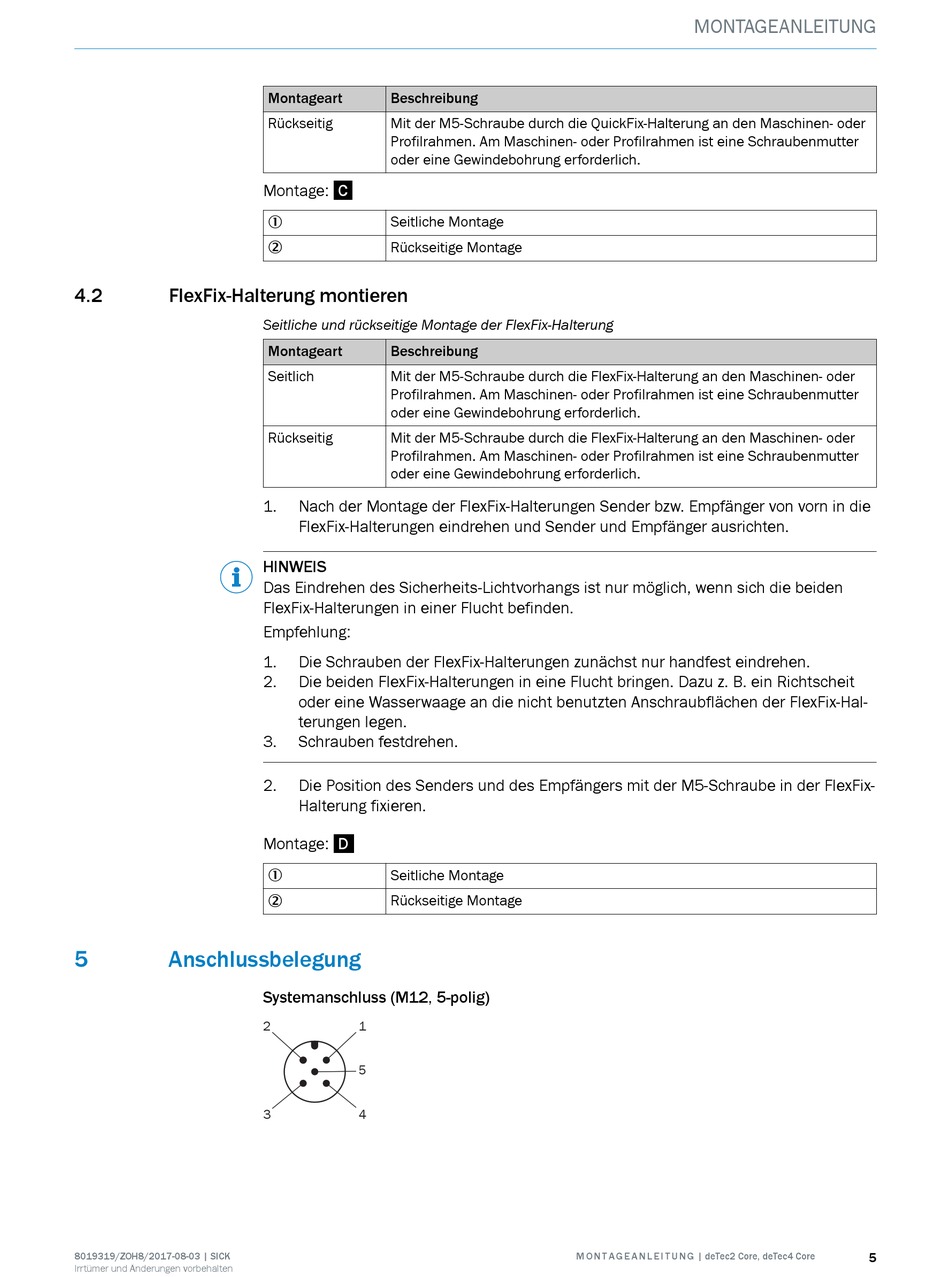

4.2 FlexFix-Halterung montieren
5 Anschlussbelegung
8019319/ZOH8/2017-08-03 | SICK
Irrtümer und Änderungen vorbehalten
Montageart Beschreibung
Rückseitig Mit der M5-Schraube durch die QuickFix-Halterung an den Maschinen- oder
Profilrahmen. Am Maschinen- oder Profilrahmen ist eine Schraubenmutter
oder eine Gewindebohrung erforderlich.
Montage: C
Seitliche Montage
1
Rückseitige Montage
2
Seitliche und rückseitige Montage der FlexFix-Halterung
Montageart Beschreibung
Seitlich Mit der M5-Schraube durch die FlexFix-Halterung an den Maschinen- oder
Profilrahmen. Am Maschinen- oder Profilrahmen ist eine Schraubenmutter
oder eine Gewindebohrung erforderlich.
Rückseitig Mit der M5-Schraube durch die FlexFix-Halterung an den Maschinen- oder
Profilrahmen. Am Maschinen- oder Profilrahmen ist eine Schraubenmutter
oder eine Gewindebohrung erforderlich.
1. Nach der Montage der FlexFix-Halterungen Sender bzw. Empfänger von vorn in die
FlexFix-Halterungen eindrehen und Sender und Empfänger ausrichten.
HINWEIS
Das Eindrehen des Sicherheits-Lichtvorhangs ist nur möglich, wenn sich die beiden
FlexFix-Halterungen in einer Flucht befinden.
Empfehlung:
1. Die Schrauben der FlexFix-Halterungen zunächst nur handfest eindrehen.
2. Die beiden FlexFix-Halterungen in eine Flucht bringen. Dazu z. B. ein Richtscheit
oder eine Wasserwaage an die nicht benutzten Anschraubflächen der FlexFix-Hal‐
terungen legen.
3. Schrauben festdrehen.
2. Die Position des Senders und des Empfängers mit der M5-Schraube in der FlexFix-
Halterung fixieren.
Montage: D
Seitliche Montage
1
Rückseitige Montage
2
Systemanschluss (M12, 5-polig)
2 1
5
3 4
