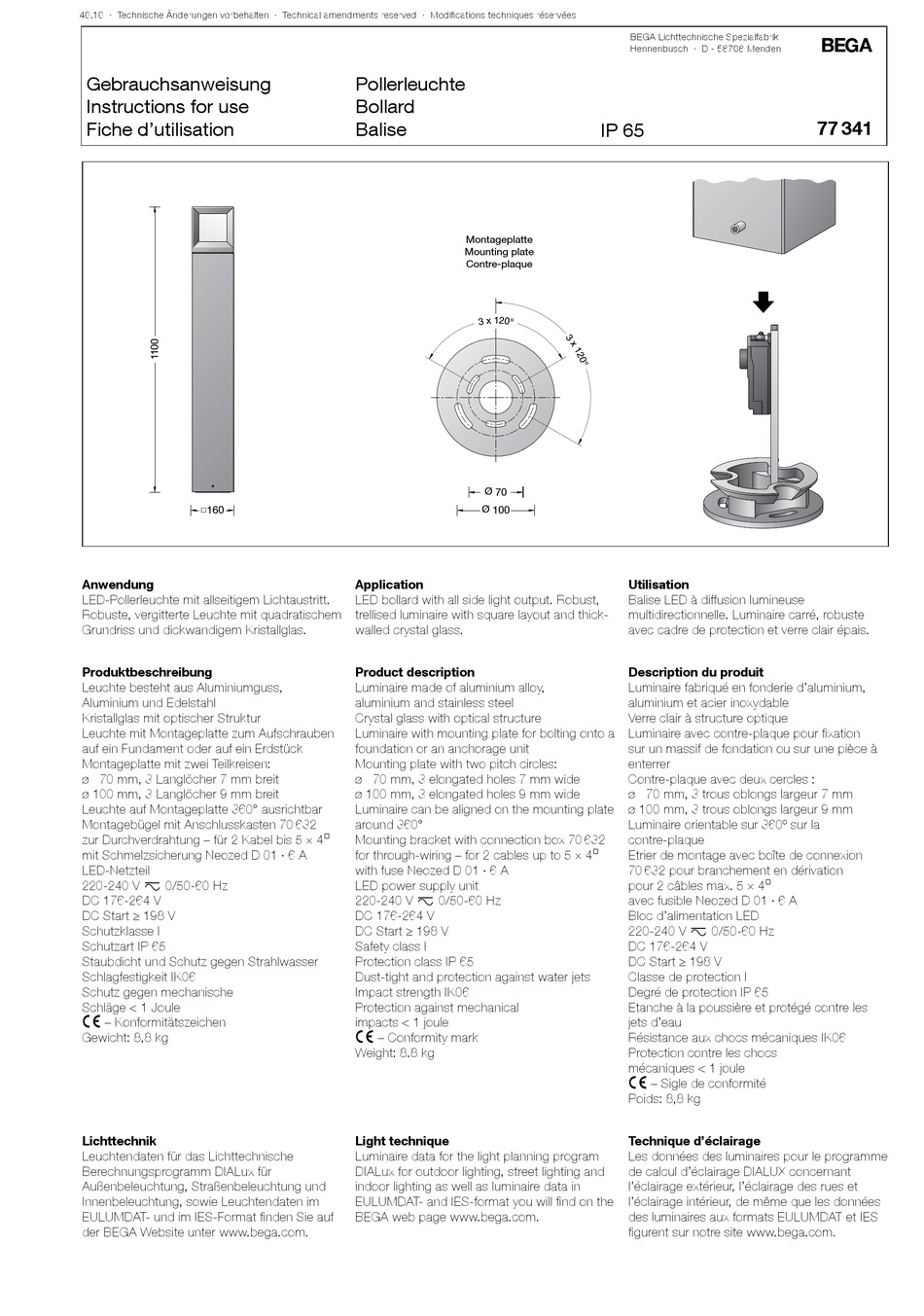

BEGA 77 341 Instructions For Use

46.16 · Technische Änderungen vorbehalten · Technical amendments reserved · Modifications techniques réservées
Gebrauchsanweisung
Instructions for use
Fiche d'utilisation
□ 160
Anwendung
LED-Pollerleuchte mit allseitigem Lichtaustritt.
Robuste, vergitterte Leuchte mit quadratischem
Grundriss und dickwandigem Kristallglas.
Produktbeschreibung
Leuchte besteht aus Aluminiumguss,
Aluminium und Edelstahl
Kristallglas mit optischer Struktur
Leuchte mit Montageplatte zum Aufschrauben
auf ein Fundament oder auf ein Erdstück
Montageplatte mit zwei Teilkreisen:
ø 70 mm, 3 Langlöcher 7 mm breit
ø 100 mm, 3 Langlöcher 9 mm breit
Leuchte auf Montageplatte 360° ausrichtbar
Montagebügel mit Anschlusskasten 70 632
zur Durchverdrahtung – für 2 Kabel bis 5 × 4@
mit Schmelzsicherung Neozed D 01 · 6 A
LED-Netzteil
220-240 V x 0/50-60 Hz
DC 176-264 V
DC Start ≥ 198 V
Schutzklasse I
Schutzart IP 65
Staubdicht und Schutz gegen Strahlwasser
Schlagfestigkeit IK06
Schutz gegen mechanische
Schläge < 1 Joule
c – Konformitätszeichen
Gewicht: 8,8 kg
Lichttechnik
Leuchtendaten für das Lichttechnische
Berechnungsprogramm DIALux für
Außenbeleuchtung, Straßenbeleuchtung und
Innenbeleuchtung, sowie Leuchtendaten im
EULUMDAT- und im IES-Format finden Sie auf
der BEGA Website unter www.bega.com.
Pollerleuchte
Bollard
Balise
Montageplatte
Mounting plate
Contre-plaque
Ø 70
Ø 100
Application
LED bollard with all side light output. Robust,
trellised luminaire with square layout and thick-
walled crystal glass.
Product description
Luminaire made of aluminium alloy,
aluminium and stainless steel
Crystal glass with optical structure
Luminaire with mounting plate for bolting onto a
foundation or an anchorage unit
Mounting plate with two pitch circles:
ø 70 mm, 3 elongated holes 7 mm wide
ø 100 mm, 3 elongated holes 9 mm wide
Luminaire can be aligned on the mounting plate
around 360°
Mounting bracket with connection box 70 632
for through-wiring – for 2 cables up to 5 × 4@
with fuse Neozed D 01 · 6 A
LED power supply unit
220-240 V x 0/50-60 Hz
DC 176-264 V
DC Start ≥ 198 V
Safety class I
Protection class IP 65
Dust-tight and protection against water jets
Impact strength IK06
Protection against mechanical
impacts < 1 joule
c – Conformity mark
Weight: 8.8 kg
Light technique
Luminaire data for the light planning program
DIALux for outdoor lighting, street lighting and
indoor lighting as well as luminaire data in
EULUMDAT- and IES-format you will find on the
BEGA web page www.bega.com.
BEGA Lichttechnische Spezialfabrik
Hennenbusch · D - 58708 Menden
IP 65
Utilisation
Balise LED à diffusion lumineuse
multidirectionnelle. Luminaire carré, robuste
avec cadre de protection et verre clair épais.
Description du produit
Luminaire fabriqué en fonderie d'aluminium,
aluminium et acier inoxydable
Verre clair à structure optique
Luminaire avec contre-plaque pour fixation
sur un massif de fondation ou sur une pièce à
enterrer
Contre-plaque avec deux cercles :
ø 70 mm, 3 trous oblongs largeur 7 mm
ø 100 mm, 3 trous oblongs largeur 9 mm
Luminaire orientable sur 360º sur la
contre-plaque
Etrier de montage avec boîte de connexion
70 632 pour branchement en dérivation
pour 2 câbles max. 5 × 4@
avec fusible Neozed D 01 · 6 A
Bloc d'alimentation LED
220-240 V x 0/50-60 Hz
DC 176-264 V
DC Start ≥ 198 V
Classe de protection I
Degré de protection IP 65
Etanche à la poussière et protégé contre les
jets d'eau
Résistance aux chocs mécaniques IK06
Protection contre les chocs
mécaniques < 1 joule
c – Sigle de conformité
Poids: 8,8 kg
Technique d'éclairage
Les données des luminaires pour le programme
de calcul d'éclairage DIALUX concernant
l'éclairage extérieur, l'éclairage des rues et
l'éclairage intérieur, de même que les données
des luminaires aux formats EULUMDAT et IES
figurent sur notre site www.bega.com.
!
77 341
