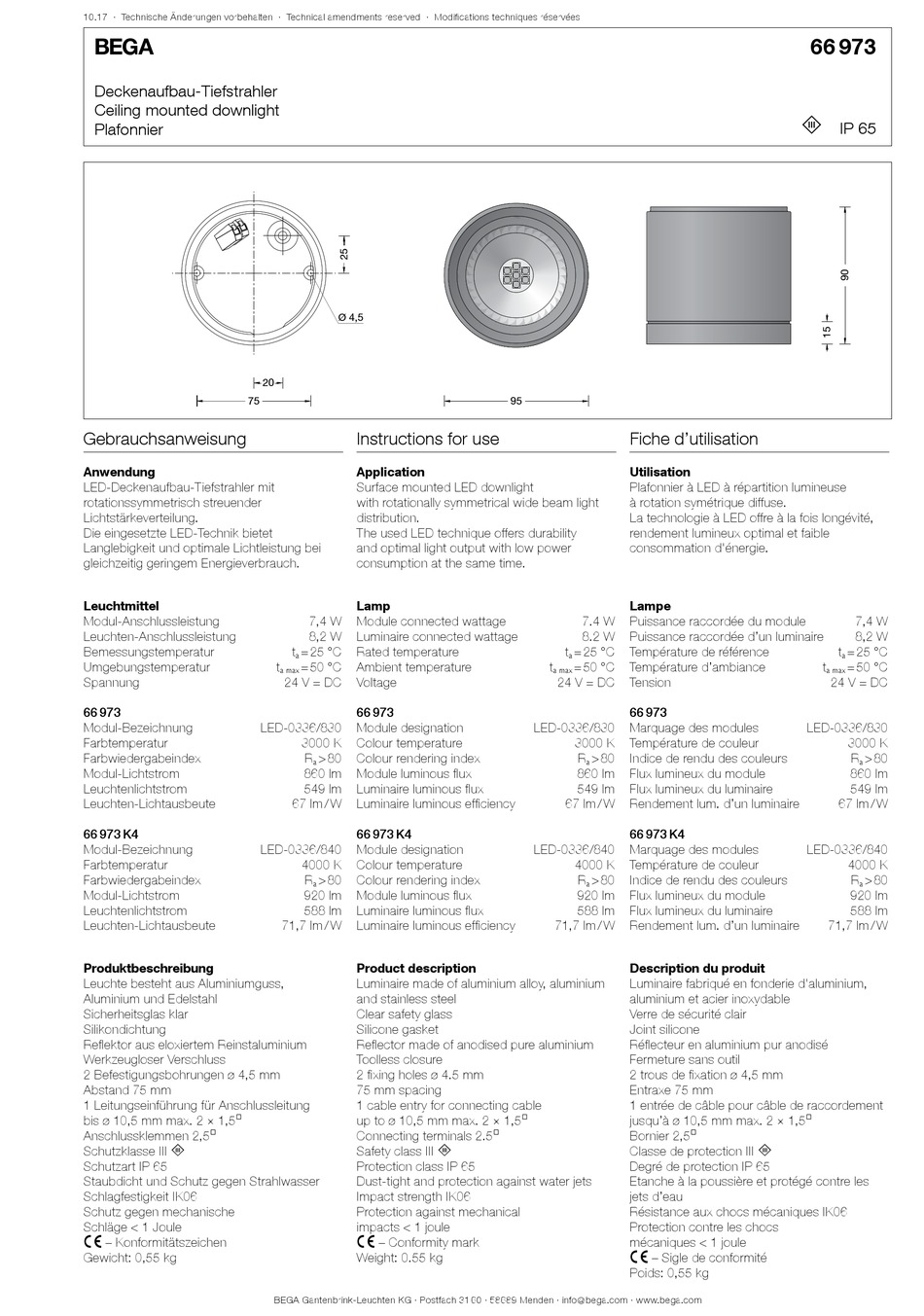

BEGA 66 973 Instructions For Use

10.17 · Technische Änderungen vorbehalten · Technical amendments reserved · Modifications techniques réservées
!
Deckenaufbau-Tiefstrahler
Ceiling mounted downlight
Plafonnier
75
Gebrauchsanweisung
Anwendung
LED-Deckenaufbau-Tiefstrahler mit
rotationssymmetrisch streuender
Lichtstärkeverteilung.
Die eingesetzte LED-Technik bietet
Langlebigkeit und optimale Lichtleistung bei
gleichzeitig geringem Energieverbrauch.
Leuchtmittel
Modul-Anschlussleistung
Leuchten-Anschlussleistung
Bemessungstemperatur
Umgebungstemperatur
Spannung
66 973
Modul-Bezeichnung
Farbtemperatur
Farbwiedergabeindex
Modul-Lichtstrom
Leuchtenlichtstrom
Leuchten-Lichtausbeute
66 973 K4
Modul-Bezeichnung
Farbtemperatur
Farbwiedergabeindex
Modul-Lichtstrom
Leuchtenlichtstrom
Leuchten-Lichtausbeute
Produktbeschreibung
Leuchte besteht aus Aluminiumguss,
Aluminium und Edelstahl
Sicherheitsglas klar
Silikondichtung
Reflektor aus eloxiertem Reinstaluminium
Werkzeugloser Verschluss
2 Befestigungsbohrungen ø 4,5 mm
Abstand 75 mm
1 Leitungseinführung für Anschlussleitung
bis ø 10,5 mm max. 2 × 1,5@
Anschlussklemmen 2,5@
Schutzklasse III 3
Schutzart IP 65
Staubdicht und Schutz gegen Strahlwasser
Schlagfestigkeit IK06
Schutz gegen mechanische
Schläge < 1 Joule
c – Konformitätszeichen
Gewicht: 0,55 kg
Ø 4,5
20
Instructions for use
Application
Surface mounted LED downlight
with rotationally symmetrical wide beam light
distribution.
The used LED technique offers durability
and optimal light output with low power
consumption at the same time.
Lamp
7,4 W Module connected wattage
8,2 W Luminaire connected wattage
t = 25 °C Rated temperature
a
t = 50 °C Ambient temperature
a max
24 V = DC Voltage
66 973
LED-0336/830 Module designation
3000 K Colour temperature
R > 80 Colour rendering index
a
860 lm Module luminous flux
549 lm Luminaire luminous flux
67 lm / W Luminaire luminous efficiency
66 973 K4
LED-0336/840 Module designation
4000 K Colour temperature
R > 80 Colour rendering index
a
920 lm Module luminous flux
588 lm Luminaire luminous flux
71,7 lm / W Luminaire luminous efficiency
Product description
Luminaire made of aluminium alloy, aluminium
and stainless steel
Clear safety glass
Silicone gasket
Reflector made of anodised pure aluminium
Toolless closure
2 fixing holes ø 4.5 mm
75 mm spacing
1 cable entry for connecting cable
up to ø 10,5 mm max. 2 × 1,5@
Connecting terminals 2.5@
Safety class III 3
Protection class IP 65
Dust-tight and protection against water jets
Impact strength IK06
Protection against mechanical
impacts < 1 joule
c – Conformity mark
Weight: 0.55 kg
BEGA Gantenbrink-Leuchten KG · Postfach 31 60 · 58689 Menden · info @ bega.com · www.bega.com
95
Fiche d'utilisation
Utilisation
Plafonnier à LED à répartition lumineuse
à rotation symétrique diffuse.
La technologie à LED offre à la fois longévité,
rendement lumineux optimal et faible
consommation d'énergie.
Lampe
7.4 W Puissance raccordée du module
8.2 W Puissance raccordée d'un luminaire
t = 25 °C Température de référence
a
t = 50 °C Température d'ambiance
a max
24 V = DC Tension
66 973
LED-0336/830 Marquage des modules
3000 K Température de couleur
R > 80 Indice de rendu des couleurs
a
860 lm Flux lumineux du module
549 lm Flux lumineux du luminaire
67 lm / W Rendement lum. d'un luminaire
66 973 K4
LED-0336/840 Marquage des modules
4000 K Température de couleur
R > 80 Indice de rendu des couleurs
a
920 lm Flux lumineux du module
588 lm Flux lumineux du luminaire
71,7 lm / W Rendement lum. d'un luminaire
Description du produit
Luminaire fabriqué en fonderie d'aluminium,
aluminium et acier inoxydable
Verre de sécurité clair
Joint silicone
Réflecteur en aluminium pur anodisé
Fermeture sans outil
2 trous de fixation ø 4,5 mm
Entraxe 75 mm
1 entrée de câble pour câble de raccordement
jusqu'à ø 10,5 mm max. 2 × 1,5@
Bornier 2,5@
Classe de protection III 3
Degré de protection IP 65
Etanche à la poussière et protégé contre les
jets d'eau
Résistance aux chocs mécaniques IK06
Protection contre les chocs
mécaniques < 1 joule
c – Sigle de conformité
Poids: 0,55 kg
66 973
3
IP 65
7,4 W
8,2 W
t = 25 °C
a
t = 50 °C
a max
24 V = DC
LED-0336/830
3000 K
R > 80
a
860 lm
549 lm
67 lm / W
LED-0336/840
4000 K
R > 80
a
920 lm
588 lm
71,7 lm / W
