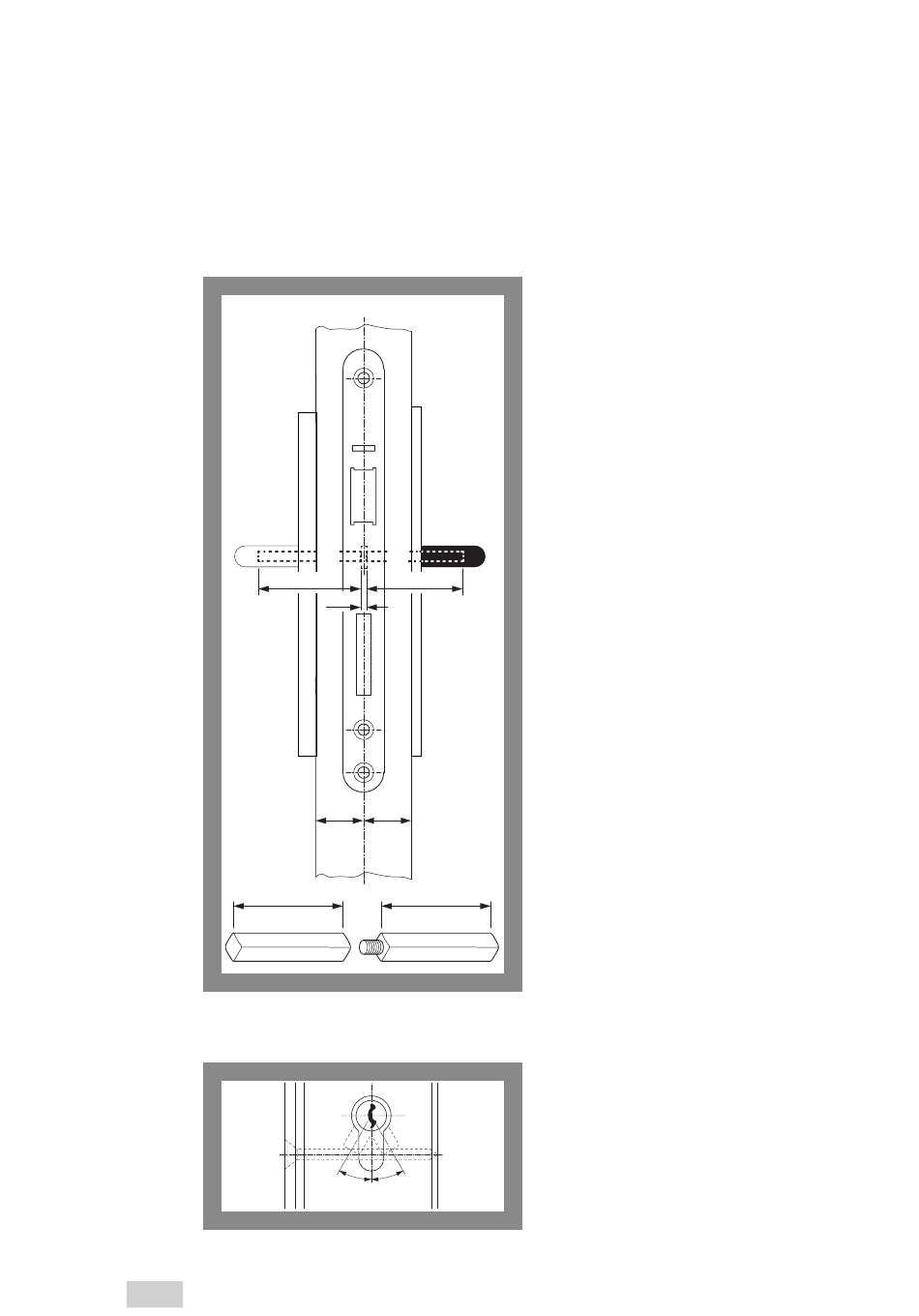

Abb. 7 :
Beschläge und
Türdrücker
Abb. 8 :
Schlüsselabzugsstellung
DE
18
Beschläge
Außenseite
Freilaufseite
A
LA
2
XF
LA
A
Schließzylinder
max.
30°
Sicherheitsschloss 309 mit Fluchttürfunktion
Das Sicherheitsschloss 309 mit Fluchttürfunktion erfor-
dert einen Beschlag
Die Länge der Drückerstifte ist abhängig von
Panikseite
Der innere und der äußere Drückerstift sind verschie-
den und meistens durch aufgeprägte Buchstaben
I
gekennzeichnet. Der schraubbare Teil des Drückerstif-
LI
tes muss auf der Innenseite montiert werden.
Sicherheitsschloss 309 ohne Fluchttürfunktion
Das Sicherheitsschloss 309 ohne Fluchttürfunktion mit
beidseitig ein- und auskuppelbaren Türdrückern
erfordern einen durchgehenden ungeteilten
Drückerstift.
XP
LI
I
Die Länge des einzusetzenden Schließzylinders ergibt
sich aus der Türblattdicke und den Türschilddicken
(Beschläge) innen und außen.
Die Schlüsselabzugsstellung (Abb. 8) des Schließhe-
bels darf 30 ° unten links und rechts nicht
überschreiten.
max.
30°
· mit geteiltem Drückerstift und
· beidseitig drehbar in den Schilden gelagerten
Türdrückern nach DIN EN 179.
· der Türblattstärke,
· der horizontalen Schlossposition und
· der erforderlichen Eingreiftiefe in den Türdrü-
cker (Abb. 7).
Montage
