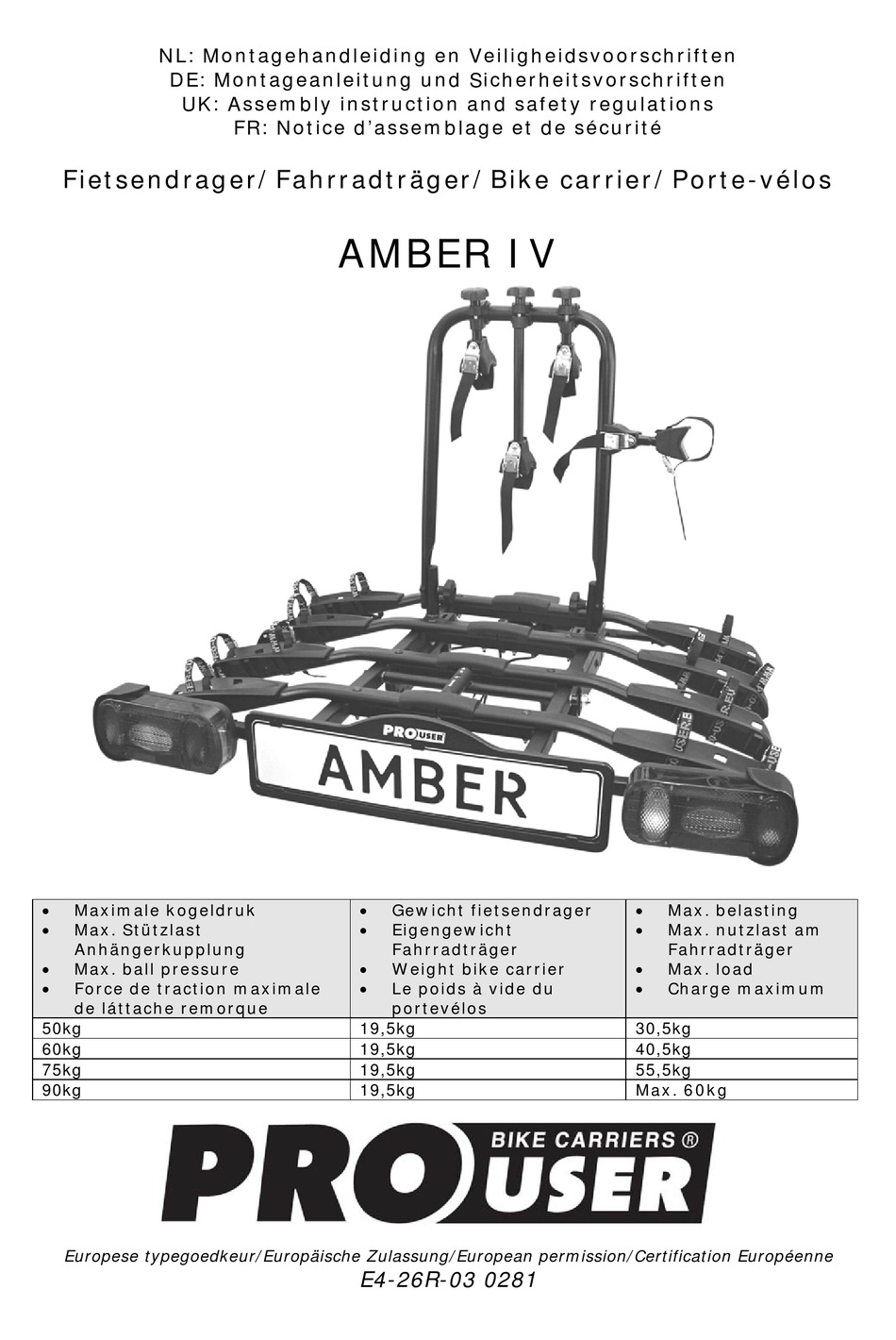

NL: Montagehandleiding en Veiligheidsvoorschriften
DE: Montageanleitung und Sicherheitsvorschriften
UK: Assembly instruction and safety regulations
Fietsendrager/Fahrradträger/Bike carrier/Porte-vélos
Maximale kogeldruk
Max. Stützlast
Anhängerkupplung
Max. ball pressure
Force de traction maximale
de láttache remorque
50kg
60kg
75kg
90kg
Europese typegoedkeur/Europäische Zulassung/European permission/Certification Européenne
FR: Notice d'assemblage et de sécurité
AMBER IV
Gewicht fietsendrager
Eigengewicht
Fahrradträger
Weight bike carrier
Le poids à vide du
portevélos
19,5kg
19,5kg
19,5kg
19,5kg
E4-26R-03 0281
Max. belasting
Max. nutzlast am
Fahrradträger
Max. load
Charge maximum
30,5kg
40,5kg
55,5kg
Max. 60kg
