We appreciate the trust and confidence you have placed in Hampton Bay through the purchase of this ventilating bath fan. We strive to
continually create quality products designed to enhance your home. Visit us online to see our full line of products available for your home improvement needs.
Thank you for choosing Hampton Bay!
Advertisement
Table of Contents
Related Manuals for HAMPTON BAY BPT13-13D-1
Summary of Contents for HAMPTON BAY BPT13-13D-1

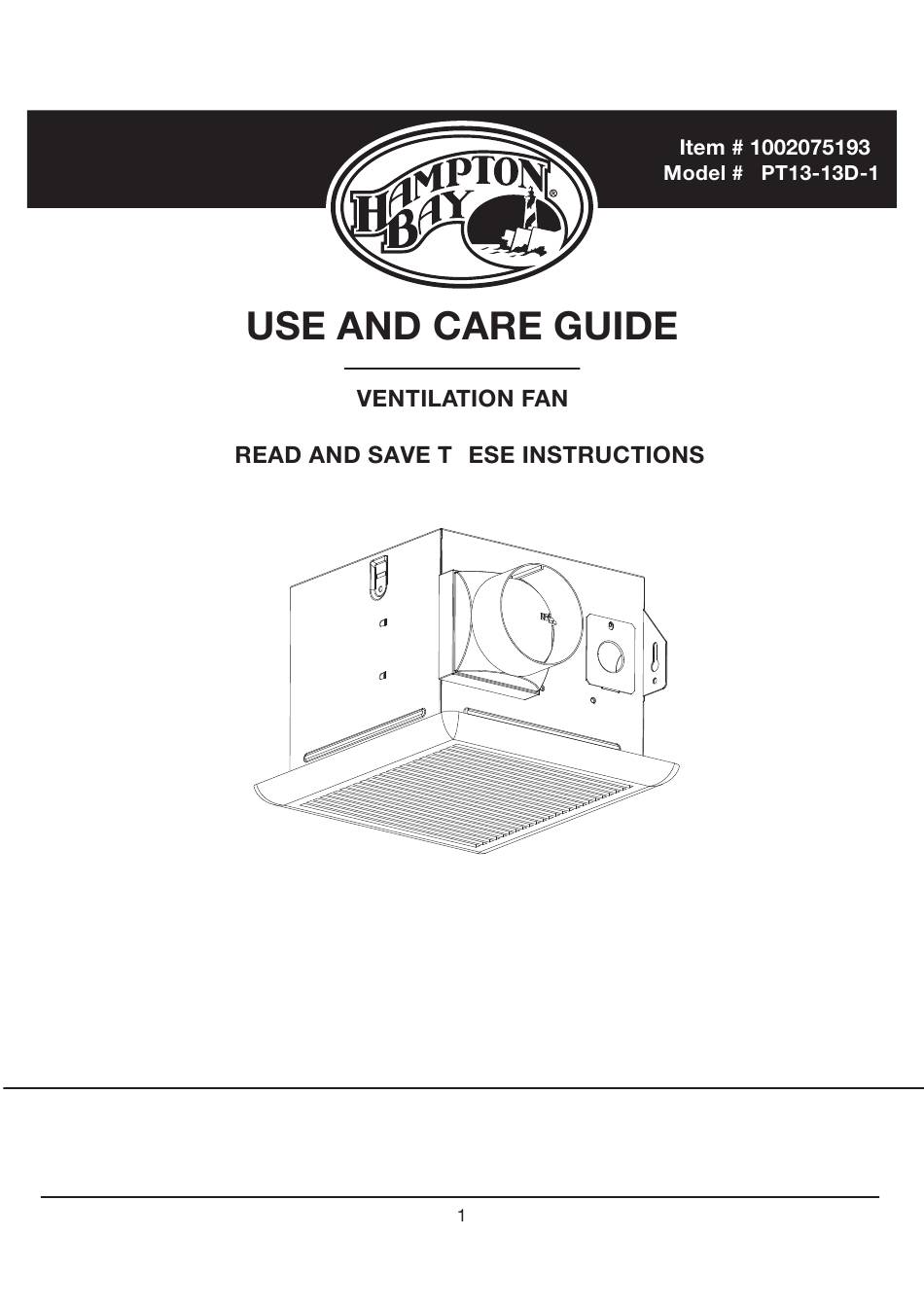

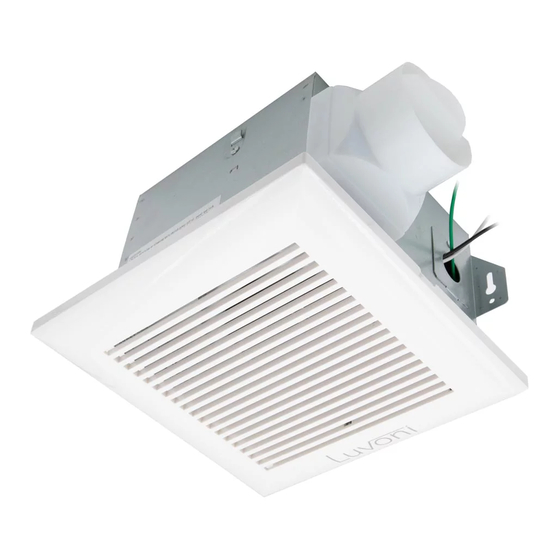

- Page 1 THANK YOU We appreciate the trust and confidence you have placed in Hampton Bay through the purchase of this ventilating bath fan. We strive to continually create quality products designed to enhance your home. Visit us online to see our full line of products available for your home improvement needs.
- Page 2 Planning Installation ..............4 Tools Required ................ 4 Hardware Included ..............5 Package Contents ..............5 Quick Connect Instructions ............3 Limited Lifetime Warranty ............4 What is Covered..............4 Always disconnect the power supply prior to servicing the fan, motor or junction box. Installation work must be carried out by a quali ed person(s) in accordance to all local and safety codes including the rules for re-rated construction.
- Page 3 Airflow: 70 CFM Power consumption: 25W 120 V, 60 Hz Gross Weight: 6.42 lbs. Duct diameter: 3 in. Ceiling Opening Dimension Requirements: 7.3 in. (L) x 7.5 in. (W) x 6.2 in. (H) Sound output: 2.0 Sone The ducting from this fan to the outside of the building has a strong effect on the air ow, noise and energy use of the fan.
- Page 4 If this product fails due to a defect in materials or workmanship at any time during the first year of ownership, the manufacturer will replace it free of charge, postage-paid at their option. This warranty does not cover products that have been abused, altered, damaged, misused, cut or worn. This warranty does not cover use in commercial applications.
-
Page 5: Hardware Included
HARDWARE INCLUDED NOTE: Hardware shown to actual size. Part Description Quantity Quick connect Long wood screw (Ø4x30) Part Description Quantity Fan Body Grille Duct Connector HAMPTONBAY.COM Please contact 1-855-HD-HAMPTON for further assistance. - Page 6 Unit can be mounted in a ceiling or wall. Joist or wall stud Joist or wall stud Product wires House wires Unit can be mounted in a ceiling or wall. If the electrical wires do not match the colors listed, you must determine what each house wire represents before connecting.
- Page 7 3 in. duct Ceiling Duct tape or clamp HAMPTONBAY.COM Please contact 1-855-HD-HAMPTON for further assistance.
- Page 8 modate the new fan body (A) (7.3 in. x 7.50 in.). 7.50 inch side of the opening should be fush with the joist. 7.3 in. x 7.50 in. opening for the fan body (A).
- Page 9 Joist or wall stud Joist or wall stud Product wires House wires Unit can be mounted in a ceiling or wall. If the electrical wires do not match the colors listed, you must determine what each house wire represents before connecting.
- Page 10 Disconnect power supply before servicing. Be sure the CFM rating on the fan matches the square The CFM is too great. footage of your room. Check the damper to ensure it is opening and closing The damper is damaged or not working properly. properly.
- Page 11 Questions, problems, missing parts? Before returning to the store, call Hampton Bay Customer Service 8 a.m. - 7 p.m., EST, Monday-Friday, 9 a.m. - 6 p.m., EST, Saturday 1-855-HD-HAMPTON HAMPTONBAY.COM Retain this manual for future use.
- Page 12 GRACIAS. Apreciamos tu seguridad y confianza en Hampton Bay al comprar este ventilador. Nos esforzamos continuamente para crear productos de calidad dise ados para mejorar su casa. onsulte la p gina web para ver nuestra l nea completa de productos ñ...
-
Page 13: Información De Seguridad
Índice Índice Pre-Instalación Información de Seguridad Planificar Instalaci n ............. 15 Planificar Instalaci n Planificar Instalaci n ó Herramientas Necesarias ............15 Instalación Típica Herrajes Incluidos ..............16 Contenido del Paquete ............16 ó á Instrucciones de Conexi n R pida .......... 14 Instalación - construcción nueva Garantía Instalación - construcción e istente... -
Page 14: Instalación Típica
Flujo de aire: 70 CFM Consumo de energ a: 25 vatios Consumo de energ a: 22,8 vatios Consumo de energ a: 25vatios 120 VOLTIOS, 60 Hz Peso bruto: 2,9 1 kg Di metro del conducto: 7,62 cm Di metro del conducto: 7,62 cm Di metro del conducto: 7,62 cm á... - Page 15 í REQUIERE DE UN ÁREA Si el ventilador falla debido a un defecto en los materiales o la mano de obra en cualquier momento durante los primeros CINCO a os de poseerlo, el ñ fabricante lo reemplazar , sin cargos y con el franqueo pagado, seg n su criterio. Esta garant a no cubre productos que hayan sufrido abusos, fabricante lo reemplazar , sin cargos y con el franqueo pagado, seg n su criterio.
-
