Owners Installation, Operation, and Safety Manual

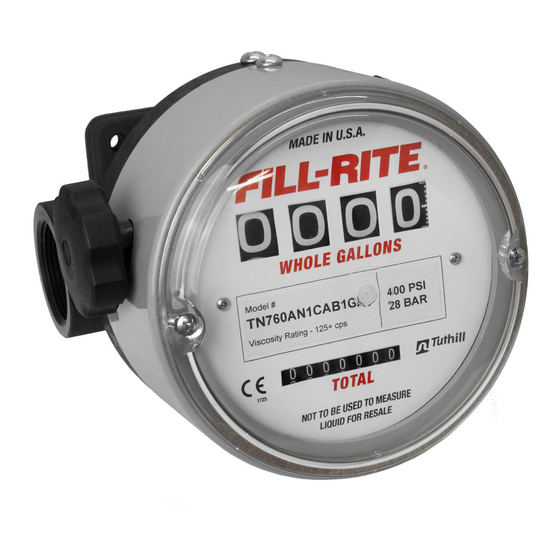

TN700 and TN800 Series Nutating Disc Meters
Anodized aluminum case, PPS measuring chamber, Viton seals.
1
mdi - Manufacturers Distributor Inc. | Phone: (813) 241 - 4900 | Fax: (813) 571 - 0422 | www.FillRitePumpSales.com | Sales@FillRitePumpSales.com
Advertisement
Table of Contents
Subscribe to Our Youtube Channel
Related Manuals for Tuthill FILL-RITE TN700 Series
Summary of Contents for Tuthill FILL-RITE TN700 Series
- Page 1 Owners Installation, Operation, and Safety Manual TN700 and TN800 Series Nutating Disc Meters Anodized aluminum case, PPS measuring chamber, Viton seals. mdi - Manufacturers Distributor Inc. | Phone: (813) 241 - 4900 | Fax: (813) 571 - 0422 | www.FillRitePumpSales.com | Sales@FillRitePumpSales.com...
- Page 2 Principle of Operation All positive displacement flow meters utilize either rotors or vanes to separate meter inlet & outlet. These rotors/vanes divide the liquid stream into clearly defined segments, which can be counted. The nutating disc metering principle is based on a 'wobble plate' rotor with a ball in the center, and a drive shaft at 90°...
-
Page 3: Installation Instructions
Installation Instructions When designing the pipe system, it is important to include following considerations: How to keep air out of the system once operating. PD meters will run on air, but air is recorded as liquid and it may • • result in damage to flow meter. - Page 4 Installation (cont’d) The flow meter must be installed in the system free of pipe stress. Pipe stress can deform the flow meter chamber, resulting in loss of accuracy. TN Series meters should be secured to a mounting support. Never use the piping as the sole source of support.
-
Page 5: Periodic Inspection
Periodic Inspection Visually inspect the flow meter for missing hardware, loose or leaking connections, broken register glass, or other signs of wear or deterioration. Repair or replace components as required. Cleaning Clean all dust, dirt, grease, moisture, or other foreign materials from the exterior of the flow meter and any applicable accessories. - Page 6 TN Meter Parts Item Description Nutating Disc Assembly Control Plate Assembly Register Register Housing and Reset Knob Part informa on details on page 7 mdi - Manufacturers Distributor Inc. | Phone: (813) 241 - 4900 | Fax: (813) 571 - 0422 | www.FillRitePumpSales.com | Sales@FillRitePumpSales.com...
- Page 7 TN Meter Parts (cont’d) TN 740 / TN 760 Series Meters Model Pressure 125-5000 cSt 5-50,000 cSt Fluid TN740A 1000 PSI / 169 BAR 1-10 GPM (4-40 LPM) 0.4-4 GPM (1.5-15 LPM) Hydraulic & Lube Oils TN760A 400 PSI / 28 BAR 1.5-15 GPM (6-57 LPM) 0.6-6 GPM (2.3-23 LPM) Hydraulic &...
-
Page 8: Dimensional Information
Dimensional Information DC000971-000 Rev. 0 mdi - Manufacturers Distributor Inc. | Phone: (813) 241 - 4900 | Fax: (813) 571 - 0422 | www.FillRitePumpSales.com | Sales@FillRitePumpSales.com... - Page 9 Manual de instalación, operación y seguridad del propietario Medidores de disco nutante de la serie TN700 y TN800 Carcasa de aluminio anodizado, cámara de medición de PPS, sellos de Viton. 1 mdi - Manufacturers Distributor Inc. | Phone: (813) 241 - 4900 | Fax: (813) 571 - 0422 | www.FillRitePumpSales.com | Sales@FillRitePumpSales.com...
-
Page 10: Principio De Funcionamiento
Principio de funcionamiento Todos los medidores de flujo de desplazamiento positivo utilizan rotores o aspas para separar la entrada y la salida del medidor. Estos rotores o aspas dividen la corriente del líquido en segmentos bien definidos, los cuales se pueden contar. El principio de medición con disco nutante se basa en un rotor de “placa oscilante”... -
Page 11: Instrucciones De Instalación
Instrucciones de instalación Cuando se diseñe el sistema de tuberías, es importante incluir las siguientes consideraciones: • Cómo mantener el aire fuera del sistema una vez que esté funcionando. Los medidores DP funcionan con aire, sin embargo, el aire se registra como líquido y esto puede provocar daños al medidor de flujo. La presencia de aire es un factor que contribuye a las condiciones de “golpe de ariete”. -
Page 12: Instrucciones De Apagado
Instalación (continuación) El medidor de flujo se debe instalar en el sistema sin tensión en las tuberías. La tensión en las tuberías puede deformar la cámara del medidor de flujo, lo que produce pérdida de precisión. Los medidores de la serie TN se deben fijar a un soporte de montaje. Nunca use las tuberías como la única fuente de soporte. -
Page 13: Inspección Periódica
Inspección periódica Inspeccione visualmente el medidor de flujo para ver si faltan piezas metálicas, si hay conexiones sueltas o con fugas, si hay vidrios rotos del registrador u otras señales de desgaste o deterioro. Repare o reemplace los componentes, según se requiera. Limpieza Limpie todo el polvo, suciedad, grasa, humedad u otros materiales extraños del exterior del medidor de flujo y los accesorios correspondientes. - Page 14 Elemento Descripción Piezas del medidor TN Conjunto de disco nutante Conjunto de la placa de control Registrador Carcasa del registrador y perilla de reajuste Part Detalles de información de las piezas en la página 7 6 mdi - Manufacturers Distributor Inc. | Phone: (813) 241 - 4900 | Fax: (813) 571 - 0422 | www.FillRitePumpSales.com | Sales@FillRitePumpSales.com...
- Page 15 Piezas del medidor TN (continuación) Modelos de las series TN 740 / TN 760 Modelo Presión 125-5000 cSt 5-50,000 cSt Líquido TN740A 169 BAR / 1000 PSI 4-40 LPM (1-10 GPM) 1,5-15 LPM (0,4-4 GPM) Aceite hidráulico y de lubricación TN760A 28 BAR / 400 PSI 6-57 LPM (1,5-15 GPM)
- Page 16 Información de dimensiones 8 DC000971-000 Mod. 0 mdi - Manufacturers Distributor Inc. | Phone: (813) 241 - 4900 | Fax: (813) 571 - 0422 | www.FillRitePumpSales.com | Sales@FillRitePumpSales.com...
- Page 17 Manuel d’installation, d’utilisation et de sécurité Compteurs volumétriques à disque oscillant des séries TN700 et TN800 Boîtier en aluminium anodisé, chambre de mesure en PPS (résine de polysulfure de phénylène), joints Viton. 1 mdi - Manufacturers Distributor Inc. | Phone: (813) 241 - 4900 | Fax: (813) 571 - 0422 | www.FillRitePumpSales.com | Sales@FillRitePumpSales.com...
-
Page 18: Principe De Fonctionnement
Principe de fonctionnement Tous les débitmètres à déplacement positif utilisent soit des rotors, soit des ailettes pour séparer l’entrée de la sortie. Ces rotors/ailettes divisent le liquide en segments clairement définis qui peuvent alors être comptés. Le principe du compteur volumétrique à disque oscillant est basé... -
Page 19: Instructions D'installation
Instructions d’installation Dans la conception d’un système de tubes, il est important de tenir compte des considérations suivantes : • Comment assurer l’étanchéité du système à l’air en marche. Les compteurs à déplacement positif marchent à l’air mais l’air est enregistré... - Page 20 Installation (suite) Le débitmètre doit être installé dans le système sans contrainte de tuyauteries. Les contraintes des tuyauteries peuvent déformer la chambre du débitmètre et entraîner une perte de précision. Les compteurs de la série TN doivent être attachés à un support de montage.
-
Page 21: Entretien Et Réparation
Inspection périodique Inspectez visuellement le débitmètre pour déceler les matériels manquants, les raccords lâches ou qui fuient, les cassures du verre du compteur ou d’autres signes d’usure ou de détérioration. Réparez ou remplacez les composants le cas échéant. Nettoyage Nettoyez toutes les poussières, les saletés, les graisses, l’humidité ou tout autre matériau étranger sur l’extérieur du débitmètre et de tout accessoire concerné. - Page 22 Pièces du compteur TN Article Description Ensemble du disque oscillant Ensemble de la plaque de réglage Compteur Boîtier du compteur et bouton de remise Informations détaillées sur les pièces à la page 7 6 mdi - Manufacturers Distributor Inc. | Phone: (813) 241 - 4900 | Fax: (813) 571 - 0422 | www.FillRitePumpSales.com | Sales@FillRitePumpSales.com...
- Page 23 Pièces du compteur TN (suite) Compteurs de la série TN 740 / TN 760 Modèle Pression 125-5000 cSt 5-50,000 cSt Fluide TN740A 169 BAR / 1000 lb/po 4-40 l/min (1-10 gal/min) 1,5-15 l/min (0,4-4 gal/min) Huiles hydrauliques et de graissage TN760A 28 BAR / 400 lb/po 6-57 l/min (1,5-15 gal/min)
- Page 24 Informations dimensionnelles 8 DC000971-000 Rev. 0 mdi - Manufacturers Distributor Inc. | Phone: (813) 241 - 4900 | Fax: (813) 571 - 0422 | www.FillRitePumpSales.com | Sales@FillRitePumpSales.com...
- Page 25 Eigentümer-, Einbau-, Betriebs- und Sicherheitsanleitung Taumelscheibenzähler der TN700 und TN800 Serie Eloxiertes Aluminiumgehäuse, PPS-Messkammer, Viton-Dichtungen. mdi - Manufacturers Distributor Inc. | Phone: (813) 241 - 4900 | Fax: (813) 571 - 0422 | www.FillRitePumpSales.com | Sales@FillRitePumpSales.com...
- Page 26 Funktionsprinzip Alle Verdrängungszähler trennen den Zählereinlass und Zählerauslass durch Rotoren oder Schieber. Diese Rotoren/ Schieber unterteilen den Flüssigkeitsstrom in klar definierte Segmente, die gezählt werden können. Das Funktionsprinzip des Taumelscheibenzählers basiert auf dem Taumelrotor mit einer Kugel in der Mitte und einer Antriebswelle im Winkel von 90°, die in der Kugel zentriert ist.
- Page 27 Einbauanweisungen Bei der Konstruktion des Rohrleitungssystems müssen folgende Überlegungen berücksichtigt werden: • Wie wird Luft aus dem System ferngehalten, nachdem das System in Betrieb ist. PD-Zähler funktionieren mit Luft; es wird jedoch Luft als Flüssigkeit gemessen und der Durchflusszähler kann beschädigt werden. Die Gegenwart von Luft trägt zu Drucksschlagbedingungen (Wasserschlag) bei.
-
Page 28: Wartung
Einbau (Forts.) Der Durchflusszähler muss so in das System eingebaut werden, dass die Rohrleitungen keinen Spannungen ausgesetzt werden. Rohrleitungsspannungen können die Messkammer des Zählers verformen und Messungenauigkeiten zur Folge haben. Zähler der TN Serie müssen sicher auf einer Stütze montiert werden. Niemals die Rohrleitung als einzige Stütze verwenden. Gewindesicherungsmittel auf das Außengewinde auftragen. - Page 29 Regelmäßige Inspektion Den Durchflusszähler einer Sichtprüfung auf fehlende Befestigungsteile, lose oder undichte Anschlüsse, gebrochenes Registerglas oder andere Anzeichen von Verscheiß oder Zustandsverschlechterung unterziehen. Die Komponenten nach Bedarf reparieren oder austauschen. Reinigung Allen Staub, Schmutz, Fett, Feuchtigkeit oder andere Fremdstoffe vom Äußeren des Durchflusszählers und von vorhandenen Zubehörteilen reinigen.
- Page 30 Teile des TN Zählers Teil Beschreibung Taumelscheiben-Baugruppe Steuerplatten-Baugruppe Register Registergehäuse und Rücksetzknopf Details der Teileinformationen auf Seite 7 6 mdi - Manufacturers Distributor Inc. | Phone: (813) 241 - 4900 | Fax: (813) 571 - 0422 | www.FillRitePumpSales.com | Sales@FillRitePumpSales.com...
- Page 31 Teile des TN Zählers (Forts.) Zähler der TN 740 / TN 760 Serie Modell Druck 125-5000 cSt 5-50,000 cSt Flüssigkeit TN740A 169 BAR / 1000 PSI 4-40 LPM (1-10 GPM) 1,5-15 LPM (0,4-4 GPM) Hydraulik- und Schmieröle TN760A 28 BAR / 400 PSI 6-57 LPM (1,5-15 GPM) 2,3-23 LPM (0,6-6 GPM) Hydraulik- und Schmieröle...
- Page 32 Maßangaben 8 DC000971-000 Rev. 0 mdi - Manufacturers Distributor Inc. | Phone: (813) 241 - 4900 | Fax: (813) 571 - 0422 | www.FillRitePumpSales.com | Sales@FillRitePumpSales.com...
