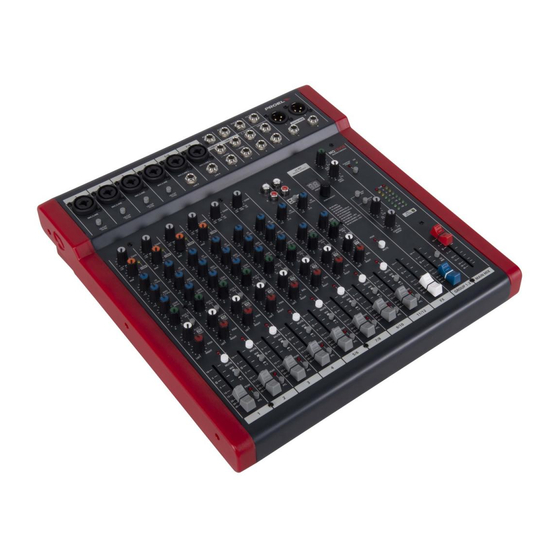

PROEL MQ12USB User Manual

12 channel mixer with effect and usb
Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

MQ12USB
12 Channel Mixer
with Effect and USB
USER'S MANUAL
MANUALE D'USO
ENGLISH
ITALIANO
96MAN0135-REV.30/18

Advertisement

Chapters

Table of Contents
loading
Need help?

Need help?

Do you have a question about the MQ12USB and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for PROEL MQ12USB

Summary of Contents for PROEL MQ12USB

  • Page 1 MQ12USB 12 Channel Mixer with Effect and USB USER’S MANUAL MANUALE D’USO ENGLISH ITALIANO 96MAN0135-REV.30/18...

  • Page 2: Table Of Contents

    SUMMARY - ENGLISH DISPOSAL OF OLD ELECTRICAL & ELECTRONIC EQUIPMENT ..............4 GENERAL SAFETY INSTRUCTIONS ......................4 IN CASE OF FAULT ........................... 4 PACKAGING, SHIPPING AND COMPLAINT ....................4 WARRANTY AND PRODUCTS RETURN ....................4 MAINTENANCE AND DISCLAIMER ......................5 POWER SUPPLY ............................
  • Page 3 MAIN MIX to C.ROOM switch ....................12 GROUP 1-2 to C.ROOM switch ....................12 PHONES level control ......................12 PHONES stereo jack output ....................12 C.ROOM level control ......................12 C.ROOM L & R jack output ....................12 GROUPS 1-2 FADER level control ................... 12 GROUPS 1-2 jack output ......................

  • Page 4: Disposal Of Old Electrical & Electronic Equipment

    Proel products have operating warranty and comply their specifications, as stated by manufacturer. • Proel warrants all materials, workmanship and proper operation of this product for a period of two years from the original date of purchase. If any defects are found in the materials or workmanship or if the...

  • Page 5: Maintenance And Disclaimer

    Proel S.p.A. will verify damage on returned units, and when the unit has been properly used and warranty is still valid, then the unit will be replaced or repaired. Proel S.p.A. is not responsible for any "direct damage" or "indirect damage" caused by product defectiveness.

  • Page 6: Introduction

    DESCRIPTION MQ is a series of mixers created by PROEL to offer in a very compact and stylish package a high input density, a full set of features and a superior audio quality, at a very convenient price point. The MQ series includes 5 models with 6, 10, 12 and 16 inputs, able to satisfy most of the sound reinforcement applications.

  • Page 8: Lo Cut Switch (Ch. 1 ÷ 4)

    2. LO CUT switch (ch. 1 ÷ 4) This switch cuts bass frequencies below 75 Hz at a rate of 18 dB per octave. We recommend that you use the LO CUT filter on every microphone application except kick drum, bass guitar, bassy synth patches or recordings.

  • Page 9: Aux2/Fx Send Control (Ch. 1 ÷ 4 / 5 ÷ 8 / 9 ÷ 12)

    11. AUX2/FX send control (ch. 1 ÷ 4 / 5 ÷ 8 / 9 ÷ 12) This control sends the signal to the AUX 2 output and to the internal Digital Effect Processor. This signal is post-fader or, in other words, it depends on the position of the channel's FADER. 12.

  • Page 10: Bal Control (Ch. 5 ÷ 8 / 9 ÷ 12)

    This button switches the channel input between the analog jack inputs or the USB audio playback from a PC connected to the rear USB port. 25. FX MUTE pedal jack input You can connect a footswitch (normally open) to MUTE the internal effect (suggested footswitch is PROEL model GF29). 26. FX PRESETS selector The internal Digital Effect Processor is built around a powerful 24bit DSP.

  • Page 11: Fx Display Number

    p 30-39. MONO DELAY – Typical echo + feedback effect with decreasing delay times. p 40-49. STEREO DELAY – Typical echo + feedback effect with ping-pong of left and right channels with decreasing delay times. p 50-59. FLANGER – Creates a strong sweeping effect with decreasing times, particularly effective on rock electric guitar, lead and rhythm.

  • Page 12: Main Mix To C.room Switch

    35. MAIN MIX to C.ROOM switch Push this switch to send the MIX bus signal to C.ROOM and PHONES outputs. 36. GROUP 1-2 to C.ROOM switch Push this switch to send the GROUP 1-2 bus signal to C.ROOM and PHONES outputs. NOTE: for a correct operation we suggest to choose these two switches (35) or (36) one at a time.

  • Page 13: L & R Level Meters

    46. L & R LEVEL meters The level meters are made of two columns of eight LEDs with three colors to indicate different ranges of signal level: • green = shows the normal operative level of the signal (from -30 to -6 dBpeak) •...

  • Page 14: Ac~ Socket

    APPARATUS SWITCHED OFF AND DISCONNECTED FROM THE MAINS LINE OUTLET. • REPLACE THE PROTECTION FUSE ONLY WITH SAME TYPE AS SHOWN ON THE PRODUCT. • IF AFTER THE SUBSTITUTION, THE FUSE INTERRUPTS AGAIN THE APPARATUS WORKING, DO NOT TRY AGAIN THEN CONTACT THE PROEL SERVICE CENTER. TECHNICAL SPECIFICATION Type...
  • Page 15 SOMMARIO - ITALIANO TRATTAMENTO DEL DISPOSITIVO ELETTRICO OD ELETTRONICO A FINE VITA ........17 AVVERTENZE PER LA SICUREZZA ......................17 IN CASO DI GUASTO ..........................17 IMBALLAGGIO, TRASPORTO E RECLAMI ....................17 GARANZIE E RESI ..........................17 MANUTENZIONE E LIMITAZIONI D’USO ....................18 ALIMENTAZIONE ...........................
  • Page 16 MAIN MIX a C.ROOM selettore MAIN MIX ................25 GROUP 1-2 a C.ROOM selettore GROUPS 1-2 ............... 25 PHONES livello uscita cuffia ....................25 PHONES uscita jack stereo per cuffia ..................25 C.ROOM livello uscita ......................25 C.ROOM L & R uscite jack control room ................25 GROUPS 1-2 FADER controllo livello uscite GROUPS 1-2 ............

  • Page 17: Trattamento Del Dispositivo Elettrico Od Elettronico A Fine Vita

    8 giorni dal ricevimento della merce. GARANZIE E RESI • I Prodotti Proel sono provvisti della garanzia di funzionamento e di conformità alle proprie specifiche, come dichiarate dal costruttore. • La garanzia di funzionamento è di 24 mesi dopo la data di acquisto. I difetti rilevati entro il periodo di garanzia...

  • Page 18: Manutenzione E Limitazioni D'uso

    CONFORMITÀ CE • I Prodotti Proel sono conformi alla direttiva LVD 2014 / 35 / CE, secondo lo standard EN 60065. • PROEL S.p.A dichiara che questo prodotto è conforme ai requisiti essenziali ed alle altre disposizioni...

  • Page 19: Introduzione

    CE per utilizzazione continua in impianti di diffusione sonora. DESCRIZIONE MQ è una serie di mixer creati da PROEL per offrire in un formato molto compatto e attraente un’alta densità di ingressi, una serie completa di funzioni ed una superiore qualità audio, ad un livello di prezzo molto conveniente.

  • Page 21: Lo Cut Filtro Elimina Bassi (C. 1 ÷ 4)

    2. LO CUT filtro elimina bassi (c. 1 ÷ 4) Questo tasto elimina le basse frequenze al di sotto dei 75 Hz con una pendenza di 18 dB per ottava. L’uso del filtro LO CUT è consigliato su ogni microfono eccetto la grancassa, il basso, sintetizzatori o tracce pre- registrate.

  • Page 22: Post Tasto Post Fader (C. 1 ÷ 4 / 5 ÷ 8 / 9 ÷ 12)

    10. POST tasto post fader (c. 1 ÷ 4 / 5 ÷ 8 / 9 ÷ 12) A tasto premuto si imposta il controllo AUX 1 come post-fader, a tasto sollevato si imposta AUX 1 come pre- fader. Quest’ultima impostazione è quella consigliata se si intende usare la mandata AUX 1 con un monitor di palco, per avere il missaggio di palco indipendente dal MAIN MIX.

  • Page 23: Line R Ingresso Linea (C. 6 / 8)

    25. FX MUTE ingresso jack per pedale Connettere un pedale footswitch (normalmente aperto) per silenziare l’effetto interno del mixer (un pedale suggerito è il modello PROEL GF29). 26. PRESETS selettore effetto L’effetto digitale interno è basato su un potente DSP a 24bit. Include 100 preset con algoritmi di effetto studio-grade.

  • Page 24: Fx Display Number

    due tipi di stanze variando da più grandi a più piccole (10-14 e 15-19), Caratterizzato da veloci e sparpagliate prime riflessioni con molte alte frequenze. Adatto a voci, chitarre pizzicate, percussioni. p 20-29. PLATE – Questa è una simulazione del classico e stupefacente riverbero "plate" degli anni '70-80, con decadimento da lungo a corto.

  • Page 25: Aux 2 Send Uscita Jack Ausiliaria 2

    34. AUX 2 SEND uscita jack ausiliaria 2 Questo connettore jack invia all’esterno un segnale linea sbilanciato composto dalla somma di tutte le mandate AUX 2 dei singoli canali. È solitamente usato per connettere l’ingresso di un effetto esterno o di un monitor da palco.

  • Page 26: Pfl Active Led Indicatore Pfl Attivo

    anche per sfumare le canzoni o silenziare velocemente l'impianto audio in caso di necessità. 45. PFL ACTIVE LED indicatore PFL attivo Questo LED segnala che uno o più tasti PFL sono premuti, il segnale del bus PFL può essere ascoltato mediante le uscite C.ROOM/PHONES e visualizzato sul LED LEVEL meter.

  • Page 27: Power Interruttore Di Accensione

    • RIMPIAZZARE IL FUSIBILE DI PROTEZIONE ESCLUSIVAMENTE CON UN FUSIBILE CON LE MEDESIME CARATTERISTICHE RIPORTATE SUL PRODOTTO. • SE DOPO LA SOSTITUZIONE, IL FUSIBILE INTERROMPE NUOVAMENTE IL FUNZIONAMENTO DELL'APPARATO, NON INSISTERE E CONTATTARE IL SERVIZIO ASSISTENZA PROEL. SPECIFICHE TECNICHE Tipo...

  • Page 28: Dimensioni Meccaniche

    Mechanical Dimensions – Dimensioni Meccaniche...

  • Page 29: Esempio Configurazioni

    Configurations Example – Esempio Configurazioni...

  • Page 30: Accessori

    Accessories – Accessori The available optional accessories include a padded bag (PROEL CODE BAGMQ12USB) and the rack adapters (PROEL CODE RACKMQ12USB), its mounting instructions are show below. Gli accessori opzionali disponibili includono una borsa di trasporto (CODICE PROEL BAGMQ12USB) e gli...

  • Page 31: Connectors

    Connectors - Connettori...
  • Page 32 PROEL S.p.A. (World Headquarters - Factory) Via alla Ruenia 37/43 64027 Sant’Omero (Te) – Italy Tel: +39 0861 81241 Fax: +39 0861 887862 www.proel.com...
