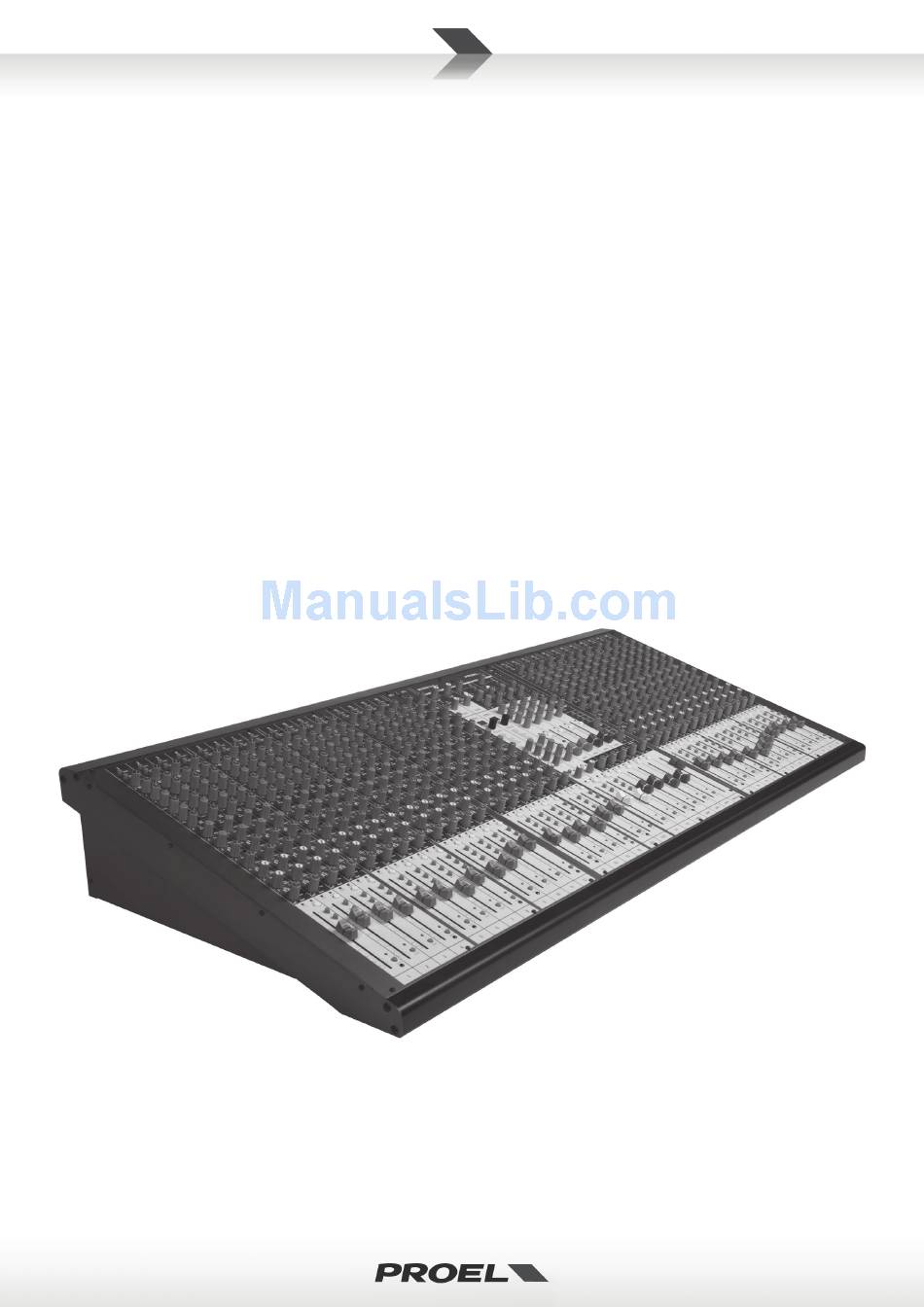

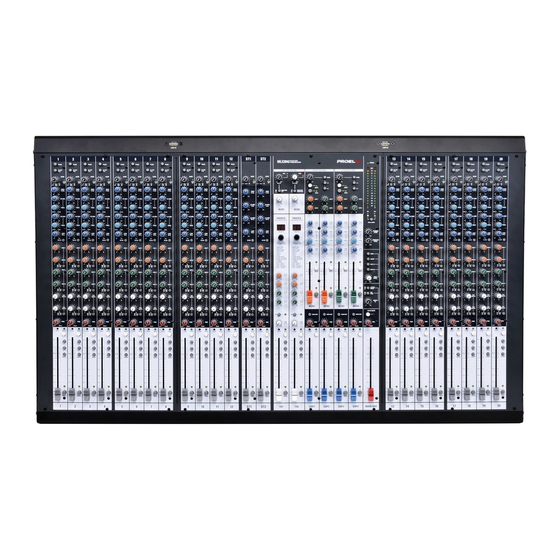

- Page 1 MLX2842 MLX3642 28/36-CH 4-BUS MIXER USER MANUAL MANUALE D'USO...
- Page 2 PROEL. PROEL reserves the right to make any aesthetic, functional or design modification to any of its products without any prior notice.
-
Page 3: Table Of Contents
INDEX INDICE TECHNICAL SPECIFICATIONS . . . . . . . . . . . . . . . . . 4 SPECIFICHE TECNICHE . . . . . . . . . . . . . . . . . . . . . . 4 MECHANICAL DIMENSIONS . -
Page 4: Technical Specifications
TECHNICAL SPECIFICATIONS SPECIFICHE TECNICHE MODEL MLX2842/MLX3642 Connectors MODELLO MLX2842/MLX3642 Connettori MONO INPUT CHANNELS CANALI INGRESSO MONO Mic Input Sensitivity from 0 to -50 dBu Sensibilità Ingresso Mic da 0 a -50 dBu Balanced XLR-F XLR-F Bilanciato Mic Input Impedance 2 Kohm... -
Page 5: Mechanical Dimensions
MECHANICAL DIMENSIONS DIMENSIONI MECCANICHE MLX2842 17.0 cm 90.0 cm 6.7" 35.4" MLX3642 17.0 cm 112.5 cm 6.7" 44.3"... -
Page 6: Block Diagram (Inputs)
BLOCK DIAGRAM (INPUTS) DIAGRAMMA A BLOCCHI (INGRESSI) MIC IN 1-20 (28) GAIN PHANTOM (TRIM) ASSIGN POWER LEFT FADER +48V EQ ON/OFF MUTE RIGHT MIC IN Ø=180° GRP1 4-BAND EQ +/-15dB GRP2 LINE IN GRP3 HI-PASS GRP4 MIC GAIN: 0~50dB AFL-L LINE IN TRIM: +15~-35dB AFL-R INSERT... -
Page 7: Block Diagram (Outputs)
BLOCK DIAGRAM (OUTPUTS) DIAGRAMMA A BLOCCHI (USCITE) MAIN INSERT L MAIN INSERT R LEFT MUTE MAIN OUTPUT LEFT (BALANCED) MAIN MIX FADER RIGHT MAIN OUTPUT RIGHT (BALANCED) PRE/POST STEREO/MONO MAIN B OUTPUT LEFT (BALANCED) MAIN B LEVEL MAIN B OUTPUT RIGHT (BALANCED) GROUP 2,3,4 SAME AS GROUP 1 GRP1... -
Page 8: Mono/Stereo Channel
MONO/STEREO CHANNEL CANALI MONO/STEREO... -
Page 9: Fx/Aux/Ret
FX/AUX/RET FX/AUX/RET... -
Page 10: Group/Main/Phones/Talkback
GROUP/MAIN/PHONES/TALKBACK GROUP/MAIN/PHONES/TALKBACK... -
Page 11: Connections
MAIN MIX OUT MAIN MIX OUT MIC INPUT MIC INPUT Balanced female XLR XLR bilanciato femmina Balanced male XLR XLR bilanciato maschio Normally open momentary footswitch Pedale a interruttore momentaneo normalmente aperto proel code: PFS29 or PFS24 (optional) -
Page 12: English Language
This warranty does not extend to damage resulting from improper installation, misuse, neglect or abuse. Proel S.p.A. will verify damage on returned units, and when the unit has been properly used and warranty is still valid, then the unit will be replaced or repaired. Proel S.p.A. is not responsible for any "direct damage"... -
Page 13: General Information
GENERAL INFORMATION Thank you for having chosen a PROEL product. MLX2842 and MLX3642 are large format mixers combining a large number of channels with a full set of features designed to fit any professional sound reinforcement application. The 20 or 28 MONO input channels feature ultra-low noise, high-headroom preamps, able to capture the full range of any instrument. - Page 14 Tip = send signal Ring = return signal Sleeve = shield or ground 6. DIRECT OUT output This is where you connect a multitrack recorder or DAW system. This output is low-impedance (150 ohms), capable of driving any line-level device. The signal sent is picked up after the channel fader. 7.
- Page 15 23. AUX 3-4 POST/PRE switch This switch sets the AUX 3 and AUX 4 control sends as post or pre fader. As post the signal level depends on the position of the channel FADER, as pre it is independent. The pre-fader setting is preferable if you want to use the AUX send as stage monitor, in order to have your stage mix independent from MAIN MIX.
- Page 16 source. This is used only in presence of LINE L jack input to use the channel as STEREO. 39. STEREO CHANNEL GAIN Control The gain control adjusts the input sensitivity of the line inputs. This allows the signal from instruments to be adjusted to optimal internal levels.
- Page 17 MONITOR outputs acting on the SOLO button in PFL mode only (see SOLO MODE). 59. 1-2 switch Engaging this switch you assign the channel signal to the GROUPS 1-2 bus regulated by the GROUPS 1-2 faders. You can use the GROUPS 1-2 as separate outputs or, engaging the correspondent MAIN MIX switch, to create a submix for a set of channels (all the drums channels, for instance): in this case you can control the assigned GROUPS 1-2 signals together and independently from the rest of the mix.
- Page 18 75. 1-2 switch Engaging this switch you assign the channel signal to the GROUPS 1-2 bus regulated by the GROUPS 1-2 faders. You can use the GROUPS 1-2 as separate outputs or, engaging the correspondent MAIN MIX switch, to create a submix for a set of channels (all the drums channels, for instance): in this case you can control the assigned GROUPS 1-2 signals together and independently from the rest of the mix.
- Page 19 HOW TO USE THE PROFEX EFFECT: - rotate the SELECTOR knob to choose the type of effect (preset) you want to use; - to select a variation of the preset, press and hold the knob until the display flashes; - rotate the knob and choose one of the 16 variations available; - press and hold again the knob until the display stops flashing to confirm the selection and to return back to the preset selection;...
- Page 20 89. FX TO AUX1 level control It adjusts the level of the internal effect signal sent to the AUX 1 output. 90. FX TO AUX2 level control It adjusts the level of the internal effect signal sent to the AUX 2 output. 91.
- Page 21 112. MUTE switch When you engage a the AUX channel’s mute switch, its signal disappears from its output. 113. SOLO indicator If the SOLO LED lights this means that you have activated the SOLO switch of this channel. 114. SOLO switch This switch allows you to hear the signals of AUX output through your headphones or control room outputs and to display the level on LED meters.
- Page 22 129. MAIN MUTE switch Engage the MAIN MUTE switch and instantly the entire MAIN MIX is switched off. 130. MAIN MUTE indicator When the MUTE switch is engaged this LED lights. 131. MAIN BAL control It adjusts the amount of MAIN MIX signal sent to the left versus the right outputs, usually left centered can be used to check the audio system connection at the beginning of the sound check.
- Page 23 152. LAMP 5V usb socket This USB connector provides +5V power supply for gooseneck LED lamps. Use only LED lamps with MAX 0.5W power consumption. PROEL suggested types is USBLL02 (off/single/dual intensity switch, bright white LED) . 153. POWER switch Make sure that all master output knobs are turned all the way down when powering your mixer up or down.
-
Page 24: Lingua Italiana
INSTALLAZIONE E LIMITAZIONI D’USO • I Prodotti Proel sono destinati esclusivamente ad un utilizzo specifico di tipo sonoro: segnali di ingresso di tipo audio (20Hz-20kHz). Proel declina ogni responsabilità per danni a terzi causati da mancata manutenzione, manomissioni, uso improprio o installazione non eseguita secondo le norme di sicurezza. -
Page 25: Informazioni Generali
INFORMAZIONI GENERALI Grazie per aver scelto un prodotto PROEL. MLX2842 e MLX3642 sono mixer di grande formato dotati di un gran numero di canali e di una dotazione completa di funzioni, adatti ad applicazioni professionali di sonorizzazione. I 20 o 28 canali di ingresso MONO dispongono di preamplificatori a basso rumore e alta dinamica, capaci di catturarer ogni sfumatura di qualsiasi strumento. - Page 26 è terminato come segue: Tip (punta) = segnale mandata (send) Ring (anello) = segnale ritorno (return) Sleeve (manicotto) = schermo o massa 6. DIRECT OUT (uscita diretta) Qui è dove collegare un registratore multitraccia o sistema DAW. Questa uscita è a bassa impedenza (150 ohm), in grado di pilotare qualsiasi dispositivo a livello linea.
- Page 27 23. AUX 3-4 POST/PRE (tasto post o pre fader) A tasto premuto si impostano i controlli AUX 3 e 4 come pre-fader, a tasto sollevato si impostano come post-fader. L'impostazione PRE è quella consigliata se si intendono usare le mandate AUX con i monitor di palco, per avere i missaggi di palco indipendenti dal MAIN MIX.
- Page 28 38. LINE R (ingresso linea R) È un connettore da ¼” (6.3mm) tipo jack, in grado di accettare un segnale a livello linea bilanciato o sbilanciato da ogni tipo di sorgente. È usato solo in presenza del jack LINE L per usare il canale in modalità STEREO. 39.
- Page 29 58. MUTE (tasto canale spento) Quando si preme il tasto MUTE il segnale scompare dalle uscite MAIN MIX, GROUP, AUX. NOTA: il segnale di ingresso del canale non è completamente silenziato da questo tasto e può essere ancora ascoltato attraverso le uscite PHONES e MONITOR azionando il tasto SOLO in modalità PFL (vedi SOLO MODE). 59.
- Page 30 72. AUX RETURN TO AUX2 (livello ingressi ausiliari) Regola il livello degli ingressi AUX RETURN e lo invia alle uscite AUX 2 SEND (pre). 73. AUX RETURN TO AUX3 (livello ingressi ausiliari) Regola il livello degli ingressi AUX RETURN e lo invia alle uscite AUX 3 SEND (pre). 74.
- Page 31 può registrare un’intera sessione di missaggio come un concerto dal vivo. Scegliendo GROUP 1-2 si possono registrare fino a 2 differenti strumenti in due differenti tracce sul software DAW, controllandole tramite GROUP 1 e GROUP 2 rispettivamente ed usando il MAIN MIX per il monitoraggio. 87-88.
- Page 32 Le variazioni cambiano il tempo di decadimento da lungo [1] a corto [16]. p 15. REVERB+TAP DELAY - Tipico riverbero per voce tipo hall e mono TAP delay combinati assieme. Il tempo del mono delay è impostabile con il tasto TAP (22) posto sotto. Le variazioni cambiano il tempo di decadimento da lungo [1] a corto [16] e la quantità...
- Page 33 sotto) con una curva tipo "PEAKING". 109. EQ FREQ (eq. controllo frequenza medi) Questo controllo permette di variare la frequenza del controllo MID da 100Hz a 8KHz, permettendo di focalizzare con precisione la banda di frequenze su cui il controllo MID EQ agisce. 110.
- Page 34 FADER inviato al MAIN MIX o alle uscite. 126. GROUP FADER (controllo livello GROUP) Il FADER GROUP controlla il livello di uscita del segnale del bus GROUP prima delle sue uscite o, se il suo tasto MAIN MIX è premuto, prima che sia immesso sul bus MAIN MIX. 127.
- Page 35 152. LAMP 5V (presa usb) Questo connettore USB fornisce l'alimentazione a +5V per una lampada flessibile a LED. Usare esclusivamente lampade con 0,5W di potenza massima. PROEL suggerisce il modello USBLL02 (off/single/doppia intensità). 153. POWER interruttore di accensione Assicurarsi che tutte le manopole delle uscite siano al minimo quando si accende e si spegne il mixer. Sempre accendere il mixer prima degli amplificatori se spegnerlo dopo aver spento gli amplificatori.
- Page 36 PROEL S.p.A. (World Headquarter) Via alla Ruenia 37/43 64027 Sant’Omero (TE) - ITALY Tel: +39 0861 81241 Fax: +39 0861 887862 www.proel.com REV. 22/15 CODE 96MAN0109...
