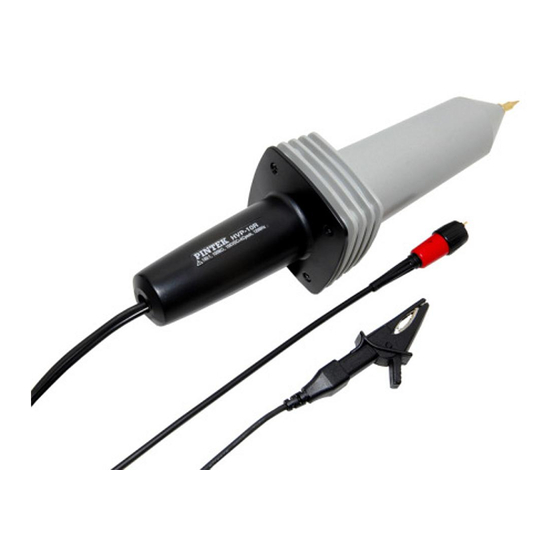

- Page 1 HIGH FREQUENCE HIGH VOLTAGE PROBE 高壓測試棒 INSTRUCTION MANUAL 使用說明書 For model: HVP-10R / HVP-18HF / HVP-28HF / HVP-39pro...
-
Page 2: Table Of Contents
TABLE OF CONTENTS 1. SPECIFICATIONS 2. SAFETY PRECAUTIONS OPERATION COMPENSATION ADJUSTMENT 4-1 HVP-10R 4-2 HVP-18HF/ HVP-28HF/ HVP-39pro WARNING CLEANING VOLTAGE DERATING CURVE ACCESSORIES 目 錄 規格 簡述與安全須知 操作說明 匹配電容調整 4-1 HVP-10R 4-2 HVP-18HF/ HVP-28HF/ HVP-39pro 注意事項 清潔 電壓測試臨界曲線 附件... - Page 3 HIGH FREQUENCE HIGH VOLTAGE PROBE INSTRUCTION MANUAL HVP-10R / HVP-18HF / HVP-28HF / HVP-39pro [ note* ] HVP-39pro: Caution! When measuring voltage source is over DC 30KV or AC 20KV, this probe is not suitable for long time using. High voltage source will have sparks in the air and cause high voltage source regular circuit does not have time to respond.
-
Page 4: Specifications
High Frequence High Voltage Probe Instruction Manual 1.SPECIFICATIONS Model HVP-10R HVP-18HF HVP-28HF HVP-39pro Division Ratio 100:1 1000:1 1000:1 1000:1 Read Out Input Resistance 100MΩ 200MΩ 500MΩ 900MΩ 2.0 PF 1.5 PF 1.7 PF 2.0 PF Input Capacitor Max. DC+AC peak 10KV CAT II 18KV CAT II 28KV CAT II 39KV CAT II Max. -
Page 5: Safety Precautions
High Frequence High Voltage Probe Instruction Manual 2.SAFETY PRECAUTIONS This high voltage probe only for the person who are trained, experienced, or otherwise qualified to recognize hazardous situations and who trained in the safety precautions that necessary to avoid possible injury when using such a device. Do not work alone when working with high voltage circuits. -
Page 6: Compensation Adjustment
Adjust the trimmer located in the BNC plug for a flat topped square wave. Illustration of 1KHz square wave adjustment. The HVP-10R is compatible with readout function oscilloscopes that... -
Page 7: Hvp-18Hf/ Hvp-28Hf/ Hvp-39Pro
Hole 3. for Bandwidth Adjustment Hole 1. for 200Hz Square Wave Adjustment CAUTION! 1. The HVP-18HF/ HVP-28HF/ HVP-39pro adjust Hole 2 and Hole 3 are for the qualified engineer only. 2. The HVP-10R adjusts Hole 1 only. - Page 8 High Frequence High Voltage Probe Instruction Manual 3. Before adjusting Hole 2 and hole 3, please move off the plastic cover at first. 4. Use the adjust bar attached only. 5. When the measuring frequency was 40MHz up, or to adjust Bandwidth(Hole 3.), you must changed to the shortest earth lead and connected to the Alligator Clip(BP-276N-D) to obtained a best earth and thee best frequency response.
-
Page 9: Warning
High Frequence High Voltage Probe Instruction Manual 5.WARNING Do not attempt to take measurements from the sources when the chassis or return lead is not ground. The ground connection is critical to the safety operation of the probe. Failure to make this connection may result in personal injury or damage to the probe or voltmeter. -
Page 10: Voltage Derating Curve
High Frequence High Voltage Probe Instruction Manual 7.VOLTAGE DERATING CURVE 7-1 HVP-10R (10KV:1KHz /5KV:10KHz /1KV:100KHz /100V:100MHz) 100KV 20KV 10KV 100V 1KHz 10KHz 100KHz 1MHz 10MHz 100MHz Frequency Fig.1 7-2 HVP-18HF (18KV:1KHz /9KV:10KHz /2KV:100KHz /150V:100MHz) 100KV 20KV (18KV) 10KV 100V 1KHz... - Page 11 High Frequence High Voltage Probe Instruction Manual 7-3 HVP-28HF (28KV:1KHz /14KV:10KHz /3KV:100KHz /200V:100MHz) 100KV (28KV) 20KV 10KV 100V 1KHz 10KHz 100KHz 1MHz 10MHz 100MHz Frequency Fig.3 7-4 HVP-39pro (39KV:1KHz /20KV:10KHz /5KV:100Hz /300V:100MHz) 100KV (39KV) 20KV 10KV 100V 1KHz 10KHz 100KHz 1MHz 10MHz 100MHz...
-
Page 12: Accessories
High Frequence High Voltage Probe Instruction Manual 8.ACCESSORIES Test CRT ROD-ADJ-002 for H.V. Adjust bar PX-503 Carry Box Oscillossope High Voltage Probe PL-10(Option) To Connect With Digital DMM. PL-10 MT-246 Feed 10MΩ Impedance... - Page 13 高壓測試 棒 使 用 說明書 HVP-10R / HVP-18HF / HVP-28HF / HVP-39pro [註* ] HVP-39pro: 注 意! 當測 量電壓 源 超過DC 30KV, 或AC 20KV以 上 時, 本 產 品不適 用 於長時 間 使用。 因 為 高電壓 的 測量來 源 將...
- Page 14 High Frequence High Voltage Probe Instruction Manual 規 格 型號 HVP-10R HVP-18HF HVP-28HF HVP-39pro 衰減 比 例 100:1 1000:1 1000:1 1000:1 讀出 功 能 輸入 阻 抗 100MΩ 200MΩ 500MΩ 900MΩ 輸入 電 容 2.0 PF 1.5 PF 1.7 PF 2.0 PF...
-
Page 15: 簡述與安全須知
High Frequence High Voltage Probe Instruction Manual 簡 述與 安全 須知 感 謝 您 購買HVP系列 高壓 測試 棒; 高壓 測 試 棒 是 為 防 止 測 試 人 員 在 做 高 壓 測 量 工 作 時 ， 受 到 意 外 電 擊 ， 而 設 計 的 一... -
Page 16: 匹配電容調整
上 升 型 態 調 整 位 於 接 頭 的 可 變 電容 器 。 正確調整1KHz 方波的示意圖 HVP-10R 是 有 讀 出 功 能 的; 當 接在 有 讀 出 功能 的 示 波器 並 正 確 的 選擇 衰減... -
Page 17: Hvp-18Hf/ Hvp-28Hf/ Hvp-39Pro
High Frequence High Voltage Probe Instruction Manual 4-2 HVP-18HF/ HVP-28HF/ HVP-39pro: 連 接 測 試 棒 至 示 波 器, 輸 入 方 波 至 測 試 棒 測 試 端, 200Hz 然 後 調 整 示 波 器 控制 項 進 而 顯示 一 些 波形, 並針 對 方 波 波 型... - Page 18 High Frequence High Voltage Probe Instruction Manual 當 待 測 高壓 的 頻 率超 過 40MHz 時, 為了 取 得 更 好 的 頻 (BP- 率 響 應 與 更 佳的 接地, 請將 長 地 線 更換 為鱷 魚 夾 276N-D) 。...
-
Page 19: 注意事項
High Frequence High Voltage Probe Instruction Manual 注 意 事 項 請 勿 試 圖 把 測試 設備 的接 地線 從 地面 接線 柱 上 移 開 。 接 地 連 接 是 測 試 棒 安 全 操 作 的 一 個 關 鍵 點 。 當 高 壓 測 量 的... -
Page 20: 電壓測試臨界曲線
High Frequence High Voltage Probe Instruction Manual 電 壓測 試 臨 界曲 線 7-1 HVP-10R (10KV:1KHz /5KV:10KHz /1KV:100KHz /100V:100MHz) 100KV 20KV 10KV 100V 1KHz 10KHz 100KHz 1MHz 10MHz 100MHz 頻率 圖.1 7-2 HVP-18HF (18KV:1KHz /9KV:10KHz /2KV:100KHz /150V:100MHz) 100KV 20KV (18KV) - Page 21 High Frequence High Voltage Probe Instruction Manual 7-3 HVP-28HF (28KV:1KHz /14KV:10KHz /3KV:100KHz /200V:100MHz) 100KV (28KV) 20KV 10KV 100V 1KHz 10KHz 100KHz 1MHz 10MHz 100MHz 頻 率 圖.3 7-4 HVP-39pro (39KV:1KHz /20KV:10KHz /5KV:100Hz /300V:100MHz) 100KV (39KV) 20KV 10KV 100V 1KHz 10KHz 100KHz 1MHz 10MHz...
- Page 22 High Frequence High Voltage Probe Instruction Manual 附 件 ROD-ADJ-002 測試影像管用附件 本機專用調整棒 攜帶箱 PX-503 任 何 廠 牌 Oscillossope High Voltage Probe PL-10(Option) (選購) 連接數字電錶專用 PL-10 MT-246 Feed 10MΩ Impedance (PL-10贈 品) (建 議CIE 8050)
- Page 24 TINSE0062S4 Rev.12 Made In Taiwan...
