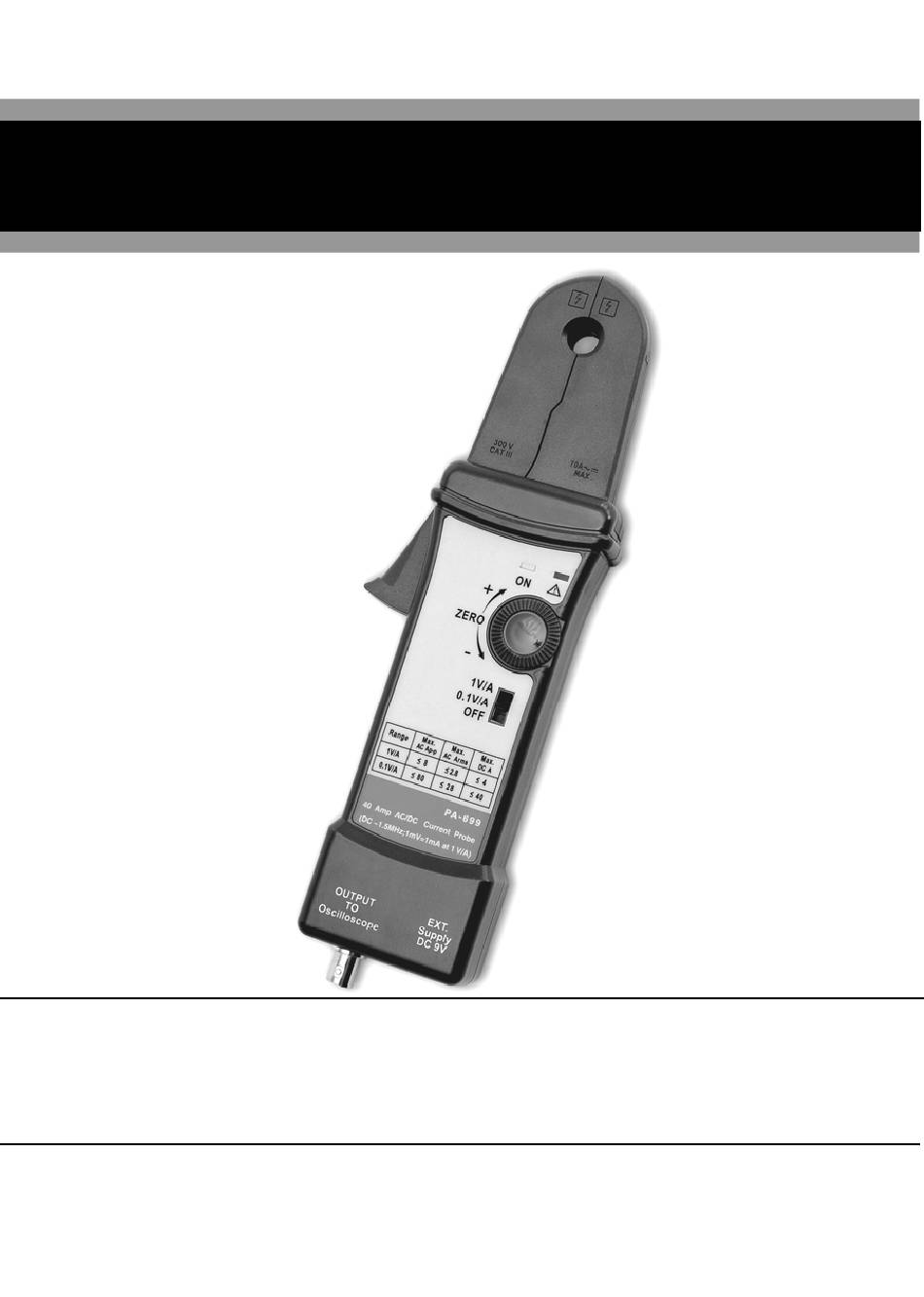

40 Amp AC/DC Current Probe


40 安培 交流/直流 電流探測鉗



PA-699

DC‐1.5MHz
(1mV = 1mA at 1V/A)















INSTRUCTION MANUAL

使 用 說 明 書

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the PA-699 and is the answer not in the manual?

Questions and answers

Related Manuals for Pintek PA-699

Summary of Contents for Pintek PA-699

  • Page 1     40 Amp AC/DC Current Probe     40 安培 交流/直流 電流探測鉗       PA-699    DC‐1.5MHz    (1mV = 1mA at 1V/A)                                INSTRUCTION MANUAL 使 用 說 明 書...
  • Page 2  ...

  • Page 3: Table Of Contents

                              TABLE OF CONTENTS                          General Safety Instructions------------------------------------------------- 4  Safety Terms and Symbols-------------------------------------------------- 5  Getting Started------------------------------------------------------------------6  Basic Operation-----------------------------------------------------------------8  Maintenance--------------------------------------------------------------------10 Specifications------------------------------------------------------------------13 ...
  • Page 4   PA-699 40 Amp AC/DC Current Probe                            ...

  • Page 5: General Safety Instructions

    General Safety Instructions: Read the following safety instructions to avoid injury and prevent damage to this product or any products connected to it. Use this product only as specified. Only qualified personnel should perform service procedures. To Avoid Fire or Personal Injury    Connect and Disconnect Properly.  Connect the probe output to the measurement instrument before connecting the probe to the circuit under test.

  • Page 6: Safety Terms And Symbols

    Safety Terms and Symbols: Terms in This Manual. These terms may appear in this manual: WARNING. Warning statements identify conditions or practices that could result in injury or loss of life. CAUTION. Caution statements identify conditions or practices that could result in damage to this product or other property. Terms on the Product.

  • Page 7: Getting Started

    The PA-699 current probe enables a general purpose oscilloscope to display AC and DC current signals up to 80 amps Peak (28A RMS). The PA-699 current probe can also make AC and DC measurements with a multimeter by using the recommended accessory MT-246N (BNC-to-banana) plug adapter.
  • Page 8 Table 1: PA-699 controls and indicators Control/Indicator Description Current flow symbol. The arrow shows the probe’s polarity convention for measuring current flowing from positive to negative. Zero adjustment. Rotate to adjust the probe output to zero when there is no current present. It may also be used to offset a DC signal component.

  • Page 9: Basic Operation

    2. Move the OFF/ Range switch to the 0.1V/A or 1V/A position to turn on the probe. (※The PA-699 current probe has a green LED power/battery indicator. If the LED does not light, replace the battery or use specified power adaptor.)
  • Page 10 To increase the measurement sensitivity of the PA-699 current probe, loop additional turns of the wire under test through the jaws. See Figure 4. The sensitivity of the PA-699 current probe is multiplied times the number of loops in the jaws. For example: 1V/A X 4 turns = 4V/A.

  • Page 11: Maintenance

    PA-699 AC/DC Current Probe. 1. Notes on Battery and Power Converter: The PA-699 current probe uses a single square 9 V battery. This machine is a high power product. Please use the specified alkaline battery. As the battery in the PA-699 current probe is drained, significant gain errors may occur.
  • Page 12 PA-699 has in its design a priority external power circuit therefore it is safe to simultaneously install the battery and the external power supply. During usage, removing the external power supply will not produce waveform anomaly or any damage. However when external power is used for an extended time (more than 1 week), removal of battery is recommended.
  • Page 13 Do not clean with solvents or abrasives. Do not immerse the probe. 4. Preparation for Shipment Our company has designed a special box to be used for PA-699, convenient for storage and shipment. Please do not discard it. If the original packaging is unfit for use or not available, use the following...

  • Page 14: Specifications

    Specifications: These characteristics apply to an adjusted PA-699 AC/DC Current Probe installed on an oscilloscope of any brand. The oscilloscope must be warmed up for at least 20 minutes and be in an environment with the temperature at 10℃~30℃ and the humidity at 0~80.
  • Page 15   Table 3: Voltage and current ratings Maximum working Maximum Maximum current (A) Working floating voltage (V) voltage (V) Range Range Rating 0.1V/A 1V/A DC + peak AC 40 AC peak AC peak-peak 80 1200 RMS CAT III RMS CAT II RMS CAT I *See Figure 7 for frequency derating.
  • Page 16 Table 5: Environmental Characteristics Temperature Working 0°C to +50°C (+32°F to +122°F) Storage -20°C to +80°C (-4°F to +176°F) Humidity 0°C to 40°C, 95% humidity 40°C to 50°C, 45% humidity Pollution Degree       Figure 6: Gain versus frequency at 1 A peak, typical  ...
  • Page 17         Figure 7: Maximum current versus frequency         Figure 8: DC signal linearity in the 0.1V/A range, typical  ...
  • Page 18 Figure 9: Phase versus frequency at 1 A peak, typical      Table 6: Certifications and compliances EC Declaration Compliance was demonstrated to the following specification as listed in the Official Journal of the Conformity – European Union: Low Voltage Low Voltage Directive 73/23/EEC, as amended by 93/68/EEC EN 61010-1/A2:1995...
  • Page 19   Table 6: Certifications and compliances (cont.) Installation Terminals on this product may have different (Overvoltage) installation (overvoltage) category designations. Category The installation categories are: CAT III Distribution-level mains (usually permanently connected). Equipment at this level is typically in a fixed industrial location.

  • Page 20: Replaceable Parts

    Product number MT-246N. Designed with color fool proof design to avoid polarity mistake when connecting to digital meter. The PA-699 does not have any user repairable assemblies. If you should have trouble with your probe, contact your local Service Center or representative for help.
  • Page 21   PA-699 40 安培 交流/直流 電流探測鉗      ...

  • Page 22: 一般安全概述

    一般安全概述： 請仔細閱讀以下的安全防範措施以避免損傷並防止損壞這個產品或任何連 接到它的產品。為了避免潛在的危險，請依所指示的方法使用這個產品。 只有合格的人員可以執行服務程序。 避免火災或人身傷害。 正確的連接及拔除。 在把探測鉗連結到要測試的電路前，請先把探測鉗輸 出端連接到測量儀器上。先把探測鉗輸入端和地線從電路上拔除，才可把探 測鉗從測量儀器上拔除。 觀察所有的終端測定。 為了避免火災或人身傷害，請觀察所有在產品上的 數據及標記。在連接產品前請先閱讀手冊有關於進一步測定的資訊。 正確的更換電池。 只能使用正確的類型和指定的電池進行更換。 沒有蓋子時請勿操作。 蓋子或面板被去除時請勿操作這個產品。 避免曝露的電路。 通電時，不要觸摸曝露的連接及零件。 如有故障的疑慮，請勿操作。 如果你懷疑產品有損壞，請合格的服務人員 檢查。 請勿在潮濕的情況下操作。 請勿在易燃的環境下操作。 保持產品表面乾淨、乾燥。  ...

  • Page 23: 安全聲明及標誌

    安全聲明及標誌： 本手冊裡的名稱。這些名稱在本手冊中可能會出現。 注意。 警告聲明指出那些可能導致損傷或喪失生命的情況或做法。 小心警告。 小心警告指出那些可能導致這產品或其他所有物損壞 的情況或做法。   產品上的聲明。這些聲明可能會出現在產品上： 危險 表示立即讀取標記時所造成的傷害。 注意 表示損傷危險不是立即的。 小心 表示對物產的傷害包括產品。 產品上的標誌。這些標誌可能會出現在產品上:   警告符號 雙層絕緣符號  ...

  • Page 24: 準備啟動

    準備啟動： PA-699 電流探測鉗 (圖一)使一種通用示波器顯示 AC 及 DC 電流訊號至 80 amps Peak (28A RMS)。PA-699 電流探測鉗也可以用多功能電表進行 AC 和 DC 的數值測量，利用附屬的配件 MT-246N (BNC-to-banana)接頭轉接器 即可。 Press Button Battery Inside (suggested outdoor using) Output Into BP-250 Max. 10.3∅ Wire Range Selection DC Zero Offset (Power On/Off) AC Adaptor Input 圖...
  • Page 25 表 1 : PA-699 控制及指示 控制及指示 描述 電流流動記號。箭頭顯示探測器的極性來測量 電流的流動從正極到負極。 零位調整。當沒有通電時，轉動來調整探測棒 輸出端至零位。這也可以用在抵銷 DC 信號成 分。測量 AC 數值時不須做零位調整除非你的 機器無法離析 DC 部分。 關閉/範圍開關。把開關從關閉滑至 0.1V/A 或 1V/A 的範圍。無論選擇哪一個範圍，都會啟動 探測器，綠色燈將亮起。如果燈沒有亮，請參 考第 28-29 頁的電池註解及安裝電池資料。 電池顯示燈。當探測棒是開啟時，綠色的電池 顯示燈將亮起。詳細資料請參考第 28-29 頁的 電池註解和安裝電池。 過載指示燈。如果測驗的數值超出選擇的範圍 檔負載量，那紅色過載顯示燈將亮起並且連續 閃爍警示。如可以，把探測棒調回 50 mV/A 或 者把探測棒移開電路。...

  • Page 26: 基本操作

    在連接到測試的電路前，都必須要把 PA-699 電流測試鉗的輸出端連接到儀 器上。 1. 把電流測試鉗的 BNC 連接 BP-250(雙端 BNC 連接纜線)再連結到示波器 的輸入端。先設定示波器的頻道電壓輸入撥到到 DC 連結，電壓靈敏刻 度調到 0.1 V/div.。 2. 要啟動電流測試鉗，把開關移至 0.1V/A 或 1V/A 的位置上。 (※PA-699 電流探測鉗有綠色的 LED 電源/電池顯示燈。如果 LED 燈沒 有亮，請更換電池.或是使用本公司指定適用的電源轉接器。) 3. 利用零位調整來設定零或補償探測鉗輸出端殘磁直流電荷。 4. 要連接測試鉗到電路需打開夾片端並夾住導體。參考圖二。 ※請注意。鉗子在"熱”和中性電線將會得到零的讀數 (請記得要把測試鉗從導體上拔除前須先把它從電表或示波器上移除。) 圖 2:連接到 PA-699 電流測試鉗...
  • Page 27 5. 適當的調整測試鉗的檔位和示波器的 Time Base 以獲得清楚穩定的波形 信號。要同時看到 AC 和 DC 電流，把示波器的輸入連結撥到 DC；當輸 入連結撥到 AC 時.只會顯示 AC 電流。 連接不同的量測機器所顯示出來的電流會有所不同。雖然 RMS 電流只能 適用在低頻率電流波，但是瞬時峰值也可能是相當高的。圖 3 顯示用電 阻負載所繪製出的電流線和用馬達控制器所繪製出來的區別。 圖 3：典型的電流波形比較  ...
  • Page 28 恭喜你使用 PA-699 它是含多功能的電流探測鉗，當你要連接到數字電錶使 用時，請使用本公司附件 MT-246N (BNC-to-banana 轉接器) 連接至數字電 錶使用。MT-246N 有防呆裝飾，你只要把黑色端接到電錶 COM(電錶印黑 字)，然後紅色端接到 VΩ 輸入端(電錶印紅字)即可。 如只要測量 AC 電流，把數字電錶調整至測量 ACV 的位置。 要測量 DC 電流，把數字電錶調整至測量 DCV 的位置。請注意測試鉗上的 電流箭頭以得到正確的極性讀數。 如要增加 PA-699 電流探測鉗的測量敏感度，把測量的電線從夾片中穿過多 繞幾圈。參考圖 4。PA-699 電流測試棒的敏感度是環繞夾片圈數的好幾倍。 例如：1V/A X 4 圈 = 4V/A   圖 4:提高電流靈敏度方式...
  • Page 29 保養：   用這部分的資料來確保正確維護你的 PA-699 AC/DC 電流探測鉗。 1. 關於電池與 AC 電源轉換器： PA-699 測試鉗用一顆方形 9V 的電池。本機屬高耗電產品，請指定使用鹼性 電池。 當 PA-699 的電池持續消耗著，可能會發生重大的增益錯誤。綠色的 LED 燈 將會持續的亮著直到電池降到 6.5V。 如果測試棒有偵測到誤差，請立即更換新電池。 或使用本公司指定的 AC 電源轉換器，可以避免因電池耐久性不良而發生重 大的測量誤差；當戶外無法提供 AC 電源處，才改用方形 9V 的電池。 當長時間都使用 AC 電源轉換器時，建議將乾電池取出，因為乾電池遇熱會 產生漏液，乾電池的電解液將會銹蝕電路板，造成重大損壞，此外乾電池屬 高污染工業，建議減少使用。 PA-699 有設計外部電源優先使用電路，因此同時裝上乾電池與外部電源安 全無慮，使用中拉拔外部電源也不會產生波形異常或任何損壞，但是長期都 使用外部電源時(1 週以上)，建議將乾電池取出，防止乾電池漏液，因為乾...
  • Page 30 9V Battery 圖 5: PA-699 更換乾電池 3. 清潔： 用微濕軟布沾點溫和的清潔液及水來清理電流探測鉗的外表。要清理核心， 把夾片打開並用沾了異丙醇的棉布來清洗露出的表面。用輕油來潤滑夾片的 齒合面。 不要用溶劑或研磨劑清洗。不要浸泡電流探測棒。   4. 裝運的準備： 本公司有設計 PA-699 專用的專用包裝箱，方便收納與裝運，請勿任意丟棄。 如果原包裝不適用或不可用，就用以下的包裝方法： (1) 用一個穩固的包裝紙盒，裡面的大小至少要比測試棒的尺寸還要大一個 英吋。 (2) 用塑膠袋把測試棒包好以預防潮濕。 (3) 把測試棒放入盒子裡並用輕型包裝材料固定。 (4) 用膠帶把盒子密封好。  ...
  • Page 31 規格： 這些電氣特性適用於裝在任何廠牌已經調校過的示波器上的 PA-699 AC/DC 電流探測棒 。 示波器必須先預熱至少 20 分鐘並用在溫度(10-30)與溼度(0-80) 環境內。 表 2: 電氣特性 電流範圍 0.1 V/A ; 1V/A 典型 DC 精確度 ±3% ±10 mA at 1V/A (10 mA to 8 A peak range) ±4% ±100 mA at 0.1V/A (100 mA to 80 A peak range) 典型的增益和頻率的比較...
  • Page 32 表 3: 電壓及電流測定  Maximum working current Maximum Maximum (A) 最大工作電流 (A) Working floating voltage (V) voltage (V) Range (範 Range(範 最大工作電 最大浮游電 Rating 圍) 圍) 壓 壓 測定 0.1V/A 1V/A DC + peak AC peak AC peak – 1200 peak RMS CAT III RMS CAT II RMS CAT I...
  • Page 33 表 5: 環境的特性  工作時溫度 攝氏 0°C 到 + 50°C (華氏+32°F 到 + 122°F) 貯藏時溫度 攝氏 -20°C 到 + 80°C (華氏-4°F 到 176°F) 濕度 攝氏 0°C 到 40°C, 濕度 95% 攝氏 40°C to 50°C, 濕度 45% 汙染程度     圖 6: 典型的增益對頻率在 1A 峰值時對應圖  ...
  • Page 34     圖 7: 最高電流量對頻率 圖 8: 典型的 DC 信號線性在 0.1V/A 範圍時  ...
  • Page 35       圖 9: 典型的位相對頻率在 1A 峰值時 表 6: 認證與條件符合  EC 符合性聲明- 法規遵從性被證實在以下的規格如同登記在歐洲 聯盟的官方刊物裡: 低電壓 低電壓指令 73/23/EEC，如 93/68/EEC 所修正 的 EN 61010-1/A2:1995 電器設備的安全要求用於測量，控制和實驗室 EN 61010-2-032:1995 手握電流夾的特定規定用於電器測量及實驗設 備。 其他遵從的法規 IEC61010-1/A2:1995 電器設備的安全要求用於測量，控制和實驗室 IEC61010-2-032:1994 手握電流夾的特定規定用於電器測量及實驗設 備。  ...
  • Page 36 表 6: 認證與條件符合(續上頁) 本產品可能有不同的安裝(過電壓)類 Installation (Overvoltage) Category 別名稱。安裝類別有: 安裝類別 (過電壓) CATIII 分佈級扼要(通常永久連接著)。在此級 別的設備，通常是在固定的產業位置。 CATII 地方級扼要 (牆上的插座)。在此級別 的設備包括電器，可攜式工具及同類 產品。設備通常以電纜線連接。 CAT I 次要的(信號級別)或電池供電之電子 設備電路。 測量周邊產品環境中和產品裡可產生 Pollution Degree 的污染。產品的內部環境通常被視為 汙染程度 跟外部環境是同樣的。產品應該只使 用在它們所評定的環境中。 汙染指數 1 無汙染或只有乾的，不導電的污染產 生。在這分類裡的產品一般為封裝 的，密封的或位於潔淨室。 汙染指數 2 通常只有乾的，不導電的污染產生。 有時必須預期會有因凝結所造成的臨 時導電。這通常是位於辦公室/家庭環 境的。臨時導電只會在沒有保養時發 生。...

  • Page 37: 可更換的零件

    可更換的零件： 1. PA-699 AC/DC 電流探測棒是跟以下的物品一起運送的: 一本使用手冊： 英文與中文共用版。 一條 BNC TO BNC 同軸電纜線： 本公司型號為 BP-250，長度為 100 公分。 一個 AC 電源轉接器： 購買時請先選定以下型號，各國之間的插座形狀與電壓系統相異： ADP-100V-JS 日本國專用。 ADP-110V-UL 美國或美規電源國適用。 ADP-220V-VDE 德國或歐規電源國適用。 ADP-230V-AS 澳洲或紐西蘭專用。 ADP-240V-BS 英國或適用英規插座區。 2. 跟數字型電錶一起使用之推薦的配件: 一個 BNC 轉香蕉插頭轉接器： 本公司型號為 MT-246N 有顏色防呆設計，避免連接數字型電錶時極性發生 錯誤。 PA-699 沒有任何用戶可修的裝配，如你的測試鉗有問題，請洽當地的服務...

  • Page 38: Accessories

    Accessories / 附件： BP-250 ADP-110 or 220 ... PA-699 MT-246N The diagram showing how PA-699 connect to Oscilloscope or DMM. PA-699 連接到示波器或數位電錶示意圖。  ...
  • Page 39  ...
  • Page 40 TINSE0085S4 Ver.01 Made In Taiwan  ...
