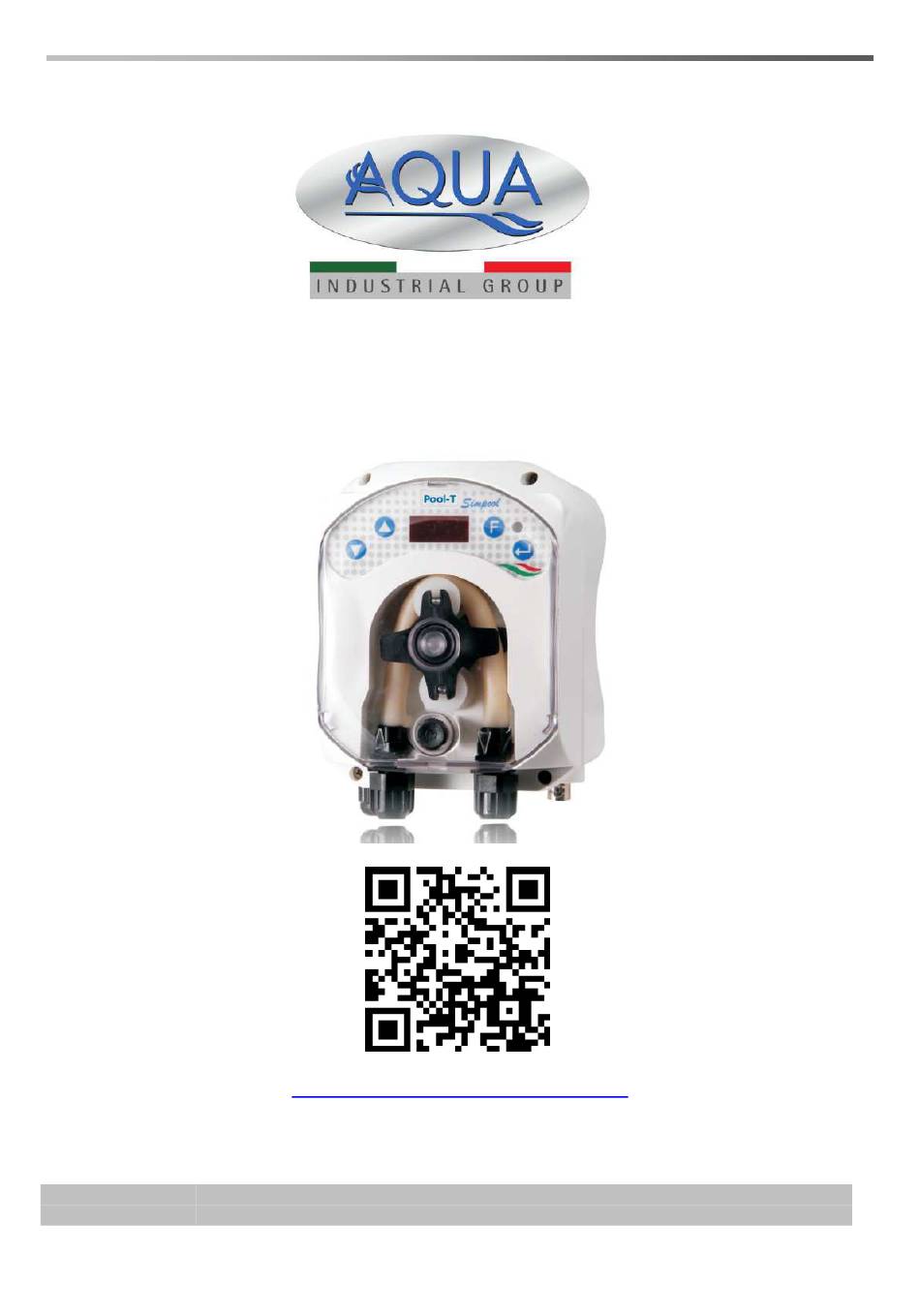

Simpool Modello Pool-T
Pompa peristaltica digitale programmabile
ITALIANO
Manuale istruzioni
ENGLISH
Instruction manual
ADSP7000642
Simpool
Modello Pool-T
For other languages please visit
http://aqua.quickris.com/simpool-pool-t/
rev. 1.0
MANUALE ISTRUZIONE e MANUTENZIONE
13/01/2014
ITALIANO
pagina
2
Page
37
1/72
