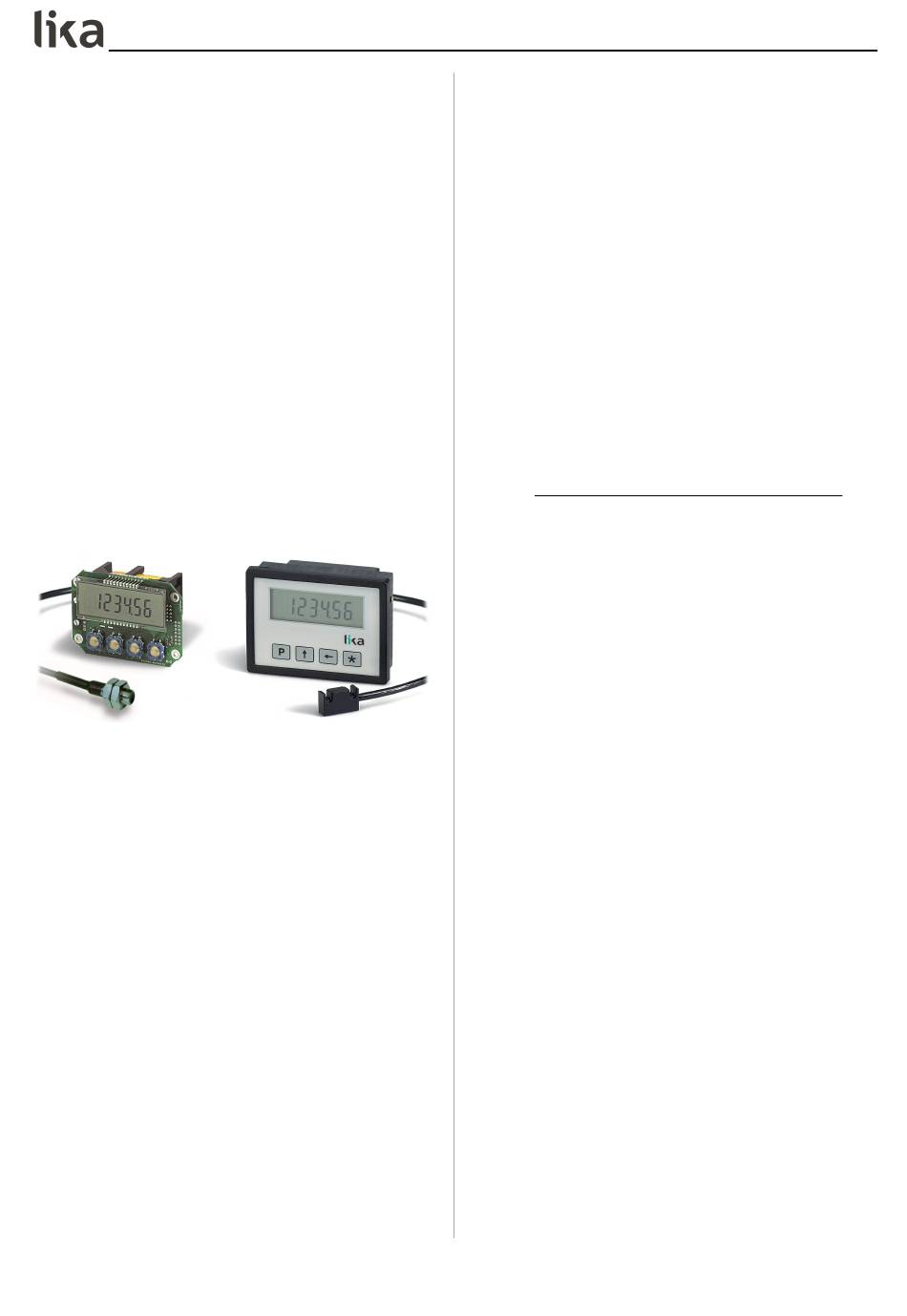

Lika LD14 Series User Manual

Manuale d'uso
LD140-M7 + SM25
LD141-M7R ...
LD142-M7R ...
Descrizione
Il presente manuale descrive i prodotti della serie
LD14x e SM25. Questo sistema con alimentazione a
batterie (incluse nella fornitura) è stato sviluppato
per funzionare in modo autonomo e indipendente
(senza alimentazione
funziona esclusivamente in abbinamento con i
sensori magnetici della serie SM25 e la banda
magnetica MT25.
Elenco sezioni
1 - Norme di sicurezza
2 - Identificazione
3 - Installazione
4 - Istruzioni di montaggio
5 - Connessioni elettriche
6 - Programmazione
7 - Interfaccia RS-232 (opzione I1)
8 -Dima di foratura
1 - Norme di sicurezza
Per i collegamenti elettrici si consiglia di seguire
scrupolosamente le note applicative di carattere
elettrico riportate sul catalogo generale. Con
particolare riferimento alla direttiva 2014/30/UE
sulla compatibilità elettromagnetica si devono
rispettare le seguenti precauzioni:
Evitare di far passare il cavo dei segnali del
•
____________________________________________________________________________________________
MAN LD14x I_E_D 4.5.odt
esterna). Lo strumento
LD14x
sensore vicino a conduttori che trasportano
segnali di potenza (per es. provenienti da
inverter).
Installare il dispositivo il più lontano possibile
•
dalle fonti di disturbi elettromagnetici
presenti sulla macchina. Qualora non fosse
possibile è necessario schermarlo in maniera
efficace.
Rispettare le connessioni riportate nella sezione "5 -
Connessioni elettriche".
2 - Identificazione
Il dispositivo si identifica mediante il codice e il
numero di serie stampati sull'etichetta e attraverso i
documenti di trasporto dello stesso. Per dettagli
relativi alle caratteristiche elettriche dello strumento
sensore fare riferimento al catalogo del prodotto.
3 - Installazione
Il visualizzatore e il sensore devono essere installati
esclusivamente in accordo al loro grado di
protezione e la temperatura di lavoro previsti e
devono essere protetti da urti accidentali, da
sfregamenti contro altre parti mobili nonché da
soluzioni acide.
4 - Istruzioni di montaggio
4.1 Visualizzatore
LD141: utilizzare quattro viti M2 x 14 con
distanziale.
LD140 / LD142: inserire lo strumento nel foro
ricavato nel pannello senza le clip di fissaggio.
Agganciare le clip sul lato della custodia del
visualizzatore.
Stringere con un cacciavite le due viti M3 x 30
finché il visualizzatore è sufficientemente stabile.
Lo strumento è alimentato da 1 batteria 1,5V tipo C
(o AM2 / BABY / LR14 / MN1400 / SP/HP11).
4.2 Banda magnetica
Vedere le istruzioni allegate alla banda magnetica.
4.3 Fissaggio sensore magnetico
4.3.1 Sensore rettangolare SM25-R
Verificare che il sistema meccanico di supporto
garantisca il rispetto delle tolleranze di planarità e
parallelismo tra sensore e banda (Figura 1). Evitare il
