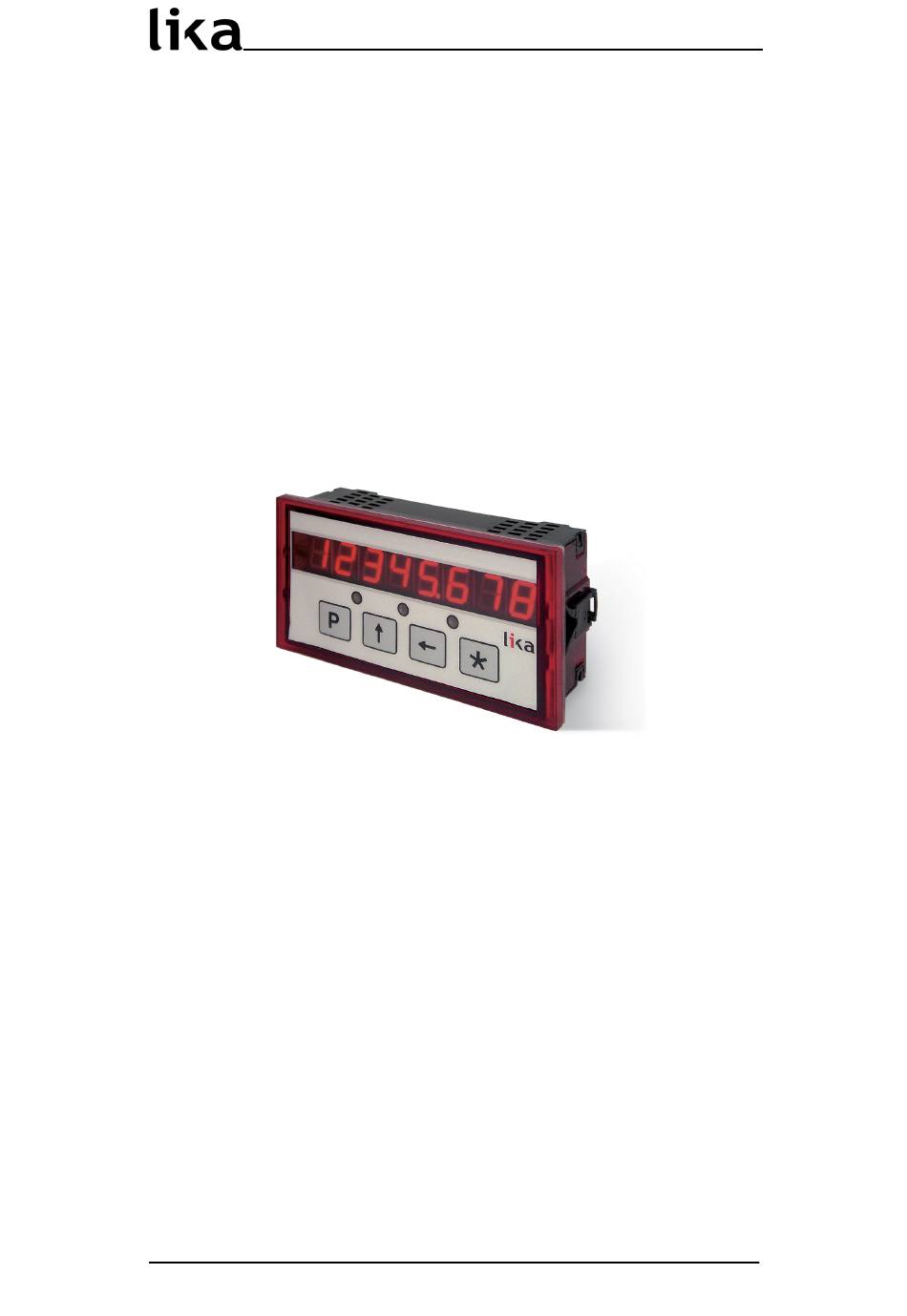

LD200
Descrizione
LD200 è un visualizzatore di quote universale che può gestire fino a 7 tipologie
di sensori. L'interfaccia utente è costituita da una tastiera in policarbonato
antigraffio con 4 tasti multifunzione e 8 digit a 7 segmenti ad alta luminosità.
Sul frontale sono presenti 3 LED di segnalazione. Dispone di 1 ingresso e 3 uscite
digitali per la gestione di funzioni dedicate.
E' provvisto di interfaccia RS232 per la comunicazione con PC.
Elenco sezioni
1
Norme di sicurezza
2
Identificazione
3
Istruzioni di montaggio
4
Connessioni elettriche
5
Funzioni
6
Programmazione parametri
MAN LD200 I_E 2.2.doc
LD200
Manuale d'uso
1
www.lika.it
www.lika.biz

Advertisement

loading
Need help?

Need help?

Do you have a question about the LD200 and is the answer not in the manual?

Questions and answers

Related Manuals for Lika LD200

Summary of Contents for Lika LD200

  • Page 1 LD200 Descrizione LD200 è un visualizzatore di quote universale che può gestire fino a 7 tipologie di sensori. L’interfaccia utente è costituita da una tastiera in policarbonato antigraffio con 4 tasti multifunzione e 8 digit a 7 segmenti ad alta luminosità.

  • Page 2: Norme Di Sicurezza

    3 Istruzioni di montaggio Inserire lo strumento nel foro (ca. 90 x 44 mm ) ricavato nel pannello senza le clips di fissaggio. Agganciare le clips sul lato della custodia del visualizzatore. MAN LD200 I_E 2.2.doc www.lika.it www.lika.biz...

  • Page 3: Connessioni Elettriche

    18 Vac 0 Vdc 18 Vac P.E. (GND) P.E. (GND) 4.2 Connessioni CON1 (Mini DIN circolare) Connessione diretta per sensori magnetici Lika serie SM2, SM25 o SM5. 4.3 Connessioni CON2 (RS232) Funzione n.c. n.c. 0 Vdc 6, 7, 8, 9 n.c.
  • Page 4 OUT3+ OUT3 Preset Input Preset Input+ Schema uscite digitali Schema ingresso digitale Uscite open collector optoisolate con Imax=23 mA. Ingresso optoisolato con Vin max=30 Vdc. ATTENZIONE: Esempi di utilizzo nel cap. 5.9 e 5.10 MAN LD200 I_E 2.2.doc www.lika.it www.lika.biz...
  • Page 5 I parametri di default sono evidenziati in NERETTO. Per riportare lo strumento alle impostazioni di default seguire i seguenti passi: • premere i tasti P e durante l’accensione (deve comparire la scritta “dEFPAr”); • eseguire l’azzeramento (vedi cap.5.8). MAN LD200 I_E 2.2.doc www.lika.it www.lika.biz...
  • Page 6 Allo spegnimento il dispositivo esegue il salvataggio automatico in memoria dell’ultima quota visualizzata. ATTENZIONE: Nel caso in cui l’encoder collegato all’LD200 venga mosso con LD200 spento, alla accensione, il display visualizzerà l’ultima posizione prima dello spegnimento e non la nuova posizione.
  • Page 7 OFF funzionamento normale Fare riferimento ai parametri per impostare Limit_P e Limit_N. OUT3 è un impulso con tempo di livello alto di 100ms. ATTENZIONE: uscite open collector optoisolate con Imax=23 mA Schemi di collegamento consigliati: MAN LD200 I_E 2.2.doc www.lika.it www.lika.biz...
  • Page 8 [val. min., val. max.] (valore di default) Per uscire dal Setup è necessario scorrere tutti i parametri premendo P. NOTA: Nel sito www.lika.it > PRODOTTI > POSICONTROL è disponibile un applicativo software per la programmazione tramite interfaccia RS232 (connessioni CON2). MAN LD200 I_E 2.2.doc www.lika.it...
  • Page 9 Encoder incrementale rotativo AB0 (vedi 6.4) E_1Vpp Encoder incrementale rotativo sin/cos 1Vpp (v. 6.5) E_SSI Encoder assoluto mono/multigiro SSI (vedi 6.6) M_Sens Sensore magnetico Lika SM2, SM25, SM5 (v. 6.7) M_Incr Sensore/encoder incr. lineare AB0 (vedi 6.8) M_1Vpp Sensore/encoder lineare sin/cos 1Vpp (vedi 6.9) M_SSI Sensore/encoder lineare assoluto SSI (vedi 6.10)
  • Page 10 Decimals Punto decimale [0, 3] (def: 0) Settaggio del punto decimale sul display. Il punto decimale non ha nessuna influenza sulle impostazioni degli altri parametri. 0 = 00000000 3 = 00000.000 (0000.0000 con Unit = Inch) MAN LD200 I_E 2.2.doc www.lika.it www.lika.biz...
  • Page 11 PPR = 500 (dato di targa) Preset = 0 Dist_r = 1000 Limit_P = 2999 Mod 360 = OFF Limit_N = 0 Unit = U_dec Offset = 0 Enable 0 = OFF Enab. In = ON Dir = Up MAN LD200 I_E 2.2.doc www.lika.it www.lika.biz...
  • Page 12 Dn = direzione di conteggio invertita Decimals Punto decimale [0, 3] (def: 0) Settaggio del punto decimale sul display. Il punto decimale non ha nessuna influenza sulle impostazioni degli altri parametri. 0 = 00000000 3 = 00000.000 MAN LD200 I_E 2.2.doc www.lika.it www.lika.biz...
  • Page 13 PPR =1024 (dato di targa) Preset = 0 Dist_r = 36000 Limit_P = 35998 Mod 360 = ON Limit_N = 0 Unit = U_dec Offset = 0 Enable 0 = OFF Enab. In = OFF Dir = Up MAN LD200 I_E 2.2.doc www.lika.it www.lika.biz...
  • Page 14 Tree = ad albero (o piramide inversa) Code Codice d’uscita [Gray, Bin] (def: Gray) Codice d’uscita dell’encoder. Gray = codice Gray (cod. ordinaz. Lika "GS" o "GR") Bin = codice Binario (cod. ordinaz. Lika "BS" o "BR") Unit Unità di misura [U_dec, Inch, Inch_F] (def: U_dec) Impostazione della modalità...
  • Page 15 N_turns = 4096 (dato di targa) Limit_P = 4999 Dist_r = 2000 Limit_N = 0 Prtcl = Tree (dato di targa) Offset = 0 Code = Gray (dato di targa) Enab. In = ON Unit = U_dec MAN LD200 I_E 2.2.doc www.lika.it www.lika.biz...
  • Page 16 6.7 Sensore magnetico SM2, SM25 o SM5 D_type Tipo di dispositivo [M_SEnS] Parametri per sensori magnetici Lika serie SMx con connettore Mini DIN. Pitch Tipo sensore/banda [10, 20, 25, 32, 40, 50] (def: 50) Impostazione del tipo di sensore e banda magnetica (indica il passo di sensore e banda in decimi di mm).
  • Page 17 OFF = funzione non attiva ON = funzione attiva Esempio: Con un SM5 R 2 collegato al LD200 si vuole visualizzare quote con una risoluzione di 0,01 mm, avere uno spessore utensile di 5 mm e finecorsa software a 0 e 1,5 mt.
  • Page 18 L'uscita OUT2 è attivata (ON) quando la quota attuale è inferiore al valore impostato. Offset Valore di Offset [ 99999999, 99999999] (def: 0) Valore di offset (ad es. spessore utensile). Se richiamato viene aggiunto alla quota attuale. Quota = Quota attuale + Offset MAN LD200 I_E 2.2.doc www.lika.it www.lika.biz...
  • Page 19 Preset = 0 Res = 0.01 mm (= 10µm, dato di targa) Limit_P = 0 Unit = U_dec Limit_N = 0 Enable 0 = OFF Offset = 0 Dir = Up Enab. In = OFF MAN LD200 I_E 2.2.doc www.lika.it www.lika.biz...
  • Page 20 10 = periodo 1 mm 50 = periodo 5 mm NOTA: Per sensori magnetici Lika serie SMS impostare 10. Res Risoluzione [0.005, 0.01, 0.02, 0.025, 0.04, 0.05, 0.1, 0.25, 0.5] (def: 0,005) Impostazione della risoluzione lineare in mm da visualizzare.
  • Page 21 “Preset”. OFF = funzione non attiva ON = funzione attiva Esempio: Visualizzazione con risoluzione 10µm di un sensore Lika mod. SMS V 1 R 2 e banda magnetica MT10. D_type = M_1VPP Preset = 0 Pitch = 10 (1mm, dato di targa) Limit_P =0 Res = 0.01 mm...
  • Page 22 Valore di preset (ad es. zero macchina). Se richiamato viene caricato sul display (visualizzato). Limit_P Finecorsa positivo [ 99999999, 99999999] (def: 0) Valore di finecorsa software positivo. L'uscita OUT1 è attivata (ON) quando la quota attuale è maggiore al valore impostato. MAN LD200 I_E 2.2.doc www.lika.it www.lika.biz...
  • Page 23 Abilitazione della funzione di Preset (vedi cap. 5.9) tramite il segnale in ingresso “Preset”. OFF = funzione non attiva ON = funzione attiva Esempio: Visualizzazione di un sensore magnetico assoluto Lika serie SMA5 GA 10 2. D_type = M_SSI Dir = Up Format = 25 Preset = 0...
  • Page 24 Aggiornamento software, revisione generale 2 10 del manuale Lika Electronic Via S. Lorenzo, 25 36010 Carrè (VI) Italy Tel. +39 0445 806600 Fax +39 0445 806699 Italy: eMail info@lika.it www.lika.it World: eMail info@lika.biz www.lika.biz MAN LD200 I_E 2.2.doc www.lika.it www.lika.biz...
  • Page 25 LD200 Description LD200 is a universal position display which allows to connect 7 different types of encoders or sensors. The user interface is a multifunction keyboard with 4 push buttons and a 7 segment LED display with 8 digits and 3 status LEDs.

  • Page 26: Safety Summary

    3 Mounting recommendations Push the display into the cut out (approx. 90 x 44 mm ) without panel clips. Install panel clips on the display's housing and screw until fixed. MAN LD200 I_E 2.2.doc www.lika.it www.lika.biz...

  • Page 27: Electrical Connections

    Plug the Mini DIN circular connector of SM2, SM25 or SM5 sensors on the backside of display. 4.3 CON2 Connections (RS232) Function n.c. n.c. 0 Vdc 6, 7, 8, 9 n.c. 4.4 CON3 Connections (SIN/COS 1Vpp) Function 0 Vdc +5 Vdc SIN+ COS+ REF+ MAN LD200 I_E 2.2.doc www.lika.it www.lika.biz...
  • Page 28 OUT2+ OUT2 OUT3+ OUT3 Preset Input Preset Input + Digital outputs Digital input Outputs are open collector with optocouplers, Imax=23mA. Input with optocoupler, Vin max=30 Vdc. ATTENTION: Connection examples see chapters 5.9 and 5.10. MAN LD200 I_E 2.2.doc www.lika.it www.lika.biz...
  • Page 29 Default parameter values are written in BOLD characters. The unit can be reset to default values following the steps below: • pushing P and key while switching on; • setting to datum (see chap. 5.8). MAN LD200 I_E 2.2.doc www.lika.it www.lika.biz...
  • Page 30 Setting to datum in absolute counting mode has also effect on relative counting mode (see chap. 5.4). Setting to datum in relative counting mode has no effect on absolute counting mode (see chap. 5.4). Display value = 0 + Preset value MAN LD200 I_E 2.2.doc www.lika.it www.lika.biz...
  • Page 31 ON if actual position is < LIMIt_N OUT 2 OFF if actual position is > LIMIt_N ON when reset command is active OUT 3 OFF during normal operation ATTENTION: Outputs are open collector with optocouplers, Imax=23mA. Recommended wiring diagrams: MAN LD200 I_E 2.2.doc www.lika.it www.lika.biz...
  • Page 32 [min. value, max. value] (default value) All parameters must be set (or scrolled) to exit setup. NOTE: An application software is available for parameter setup through RS232 interface (CON2 connections) on web site: www.lika.biz > PRODUCTS > POSICONTROL. MAN LD200 I_E 2.2.doc www.lika.it www.lika.biz...
  • Page 33 Incremental rotary encoder AB0 (see 6.4) E_1Vpp Incremental rotary encoder sin/cos 1Vpp (see 6.5) E_SSI Absolute single/multiturn SSI encoder (see 6.6) M_Sens Magnetic sensor Lika series SM2, SM25, SM5 (6.7) M_Incr Linear incremental sensor/encoder AB0 (see 6.8) M_1Vpp Linear sin/cos 1Vpp sensor/encoder (see 6.9) M_SSI Absolute linear SSI sensor (see 6.10)
  • Page 34 Up = standard counting direction Dn = inverted counting direction Decimals Decimal point [0, 3] (def: 0) Modification of decimal point position. This setting has no influence on other parameters. 0 = 00000000 … 3 = 00000.000 MAN LD200 I_E 2.2.doc www.lika.it www.lika.biz...
  • Page 35 PPR = 500 (enc. feature) Preset = 0 Dist_r = 1000 Limit_P = 2999 Mod 360 = OFF Limit_N = 0 Unit = U_dec Offset = 0 EnAbLE 0 = OFF Enab. In = ON Dir = Up MAN LD200 I_E 2.2.doc www.lika.it www.lika.biz...
  • Page 36 Up = standard counting direction Dn = inverted counting direction Decimals Decimal point [0, 3] (def: 0) Modification of decimal point position. This setting has no influence on other parameters. 0 = 00000000 … 3 = 00000.000 MAN LD200 I_E 2.2.doc www.lika.it www.lika.biz...
  • Page 37 PPR =1024 (enc. feature) Preset = 0 Dist_r = 36000 Limit_P = 35998 Mod 360 = ON Limit_N = 0 Unit = U_dec Offset = 0 Enable 0 = OFF Enab. In = OFF Dir = Up MAN LD200 I_E 2.2.doc www.lika.it www.lika.biz...
  • Page 38 Code Encoder output code [Gray, Bin] (def: Gray) Output code of the encoder. Gray = Gray code (Lika part nr. "GS" or "GR") Bin = Binary code (Lika part nr. "BS" or "BR") Unit Measurement unit [U_dec, Inch, Inch_F] (def: U_dec) Sets display mode and measurement unit to mm, inch or fractional inches.
  • Page 39 N_turns = 4096 (encoder feature) Limit_P = 4999 Dist_r = 2000 Limit_N = 0 Prtcl = Tree (encoder feature) Offset = 0 Code = Gray (encoder feature) Enab. In = ON Unit = U_dec MAN LD200 I_E 2.2.doc www.lika.it www.lika.biz...
  • Page 40 LD200 6.7 Magnetic sensors SM2, SM25, SM5 series D_type Device type [M_Sens] List of parameters for Lika magnetic sensors SMx series with Mini DIN connector. Pitch Type of sensor/tape [10, 20, 25, 32, 40, 50] (def: 50) Sets the type of sensor and tape used (value indicates the pole pitch of sensor and tape in tenth of mm).
  • Page 41 ON = Input enable Example: A SM5 R 2 sensor connected to a LD200 has to display positions with a resolution of 0,01 mm, a tool correction factor of 5 mm and software limit switches at 0 and 1,5 meter.
  • Page 42 Offset Offset value [ 99999999, 99999999] (def: 0) Offset value (e.g. tool correction). This value is added to actual position by pushing key. Position = actual position + offset value MAN LD200 I_E 2.2.doc www.lika.it www.lika.biz...
  • Page 43 Preset = 0 Res = 0.01 mm Limit_P = 0 Limit_N = 0 (= 10µm, sensor feature) Unit = U_dec Offset = 0 Enable 0 = OFF Enab. In = OFF Dir = Up MAN LD200 I_E 2.2.doc www.lika.it www.lika.biz...
  • Page 44 10 = MT10 tape (1 mm pole pitch) 50 = MT50 tape (5 mm pole pitch) NOTE: with SMS Lika sensor set 10. Res Resolution [0.005, 0.01, 0.02, 0.025, 0.04, 0.05, 0.1, 0.25, 0.5] (def: 0,001) Sets the linear resolution in mm to be displayed.
  • Page 45 5.9). OFF = Input not enable ON = Input enable Example: The resolution of 10µm has to be displayed using the following Lika sensor and tape: SMS V 1 R 2 and MT10. D_type = M_1VPP Preset = 0...
  • Page 46 Display can be set to datum value (or preset) by reset procedure. Limit_P Limit switch + [ 99999999, 99999999] (def: 0) Value of positive limit switch. Output OUT1 is active (ON) when actual position is higher than set value. MAN LD200 I_E 2.2.doc www.lika.it www.lika.biz...
  • Page 47 If “ON”, Preset digital input can be used to active Set datum function (see chapter 5.9). OFF = Input not enable ON = Input enable Example: Visualization of an absolute magnetic sensor, Lika type SMA5 GA 10 2. D_type = M_SSI Dir = Up Format = 13 25 Preset = 0...
  • Page 48 Chapter 5.6 update 2 10 SW update, manual revision Lika Electronic Via S. Lorenzo, 25 36010 Carrè (VI) Italy Tel. +39 0445 806600 Fax +39 0445 806699 Italy: eMail info@lika.it www.lika.it World: eMail info@lika.biz www.lika.biz MAN LD200 I_E 2.2.doc www.lika.it www.lika.biz...
