Scheda elettronica

Le funzioni sui contatti di ingresso e di uscita le regolazioni dei tempi e la gestione degli utenti sono impostate e visualizzate sul display.
Tutte le connessioni sono protette da fusibili rapidi.
Per un funzionamento corretto, prima di inserire una qualsiasi scheda a innesto, è OBBLIGATORIO TOGLIERE LA TENSIONE DI LINEA e, se presenti,
scollegare le batterie.
Prima di intervenire sul quadro di comando, togliere la tensione di linea e, se presenti, scollegare le batterie.

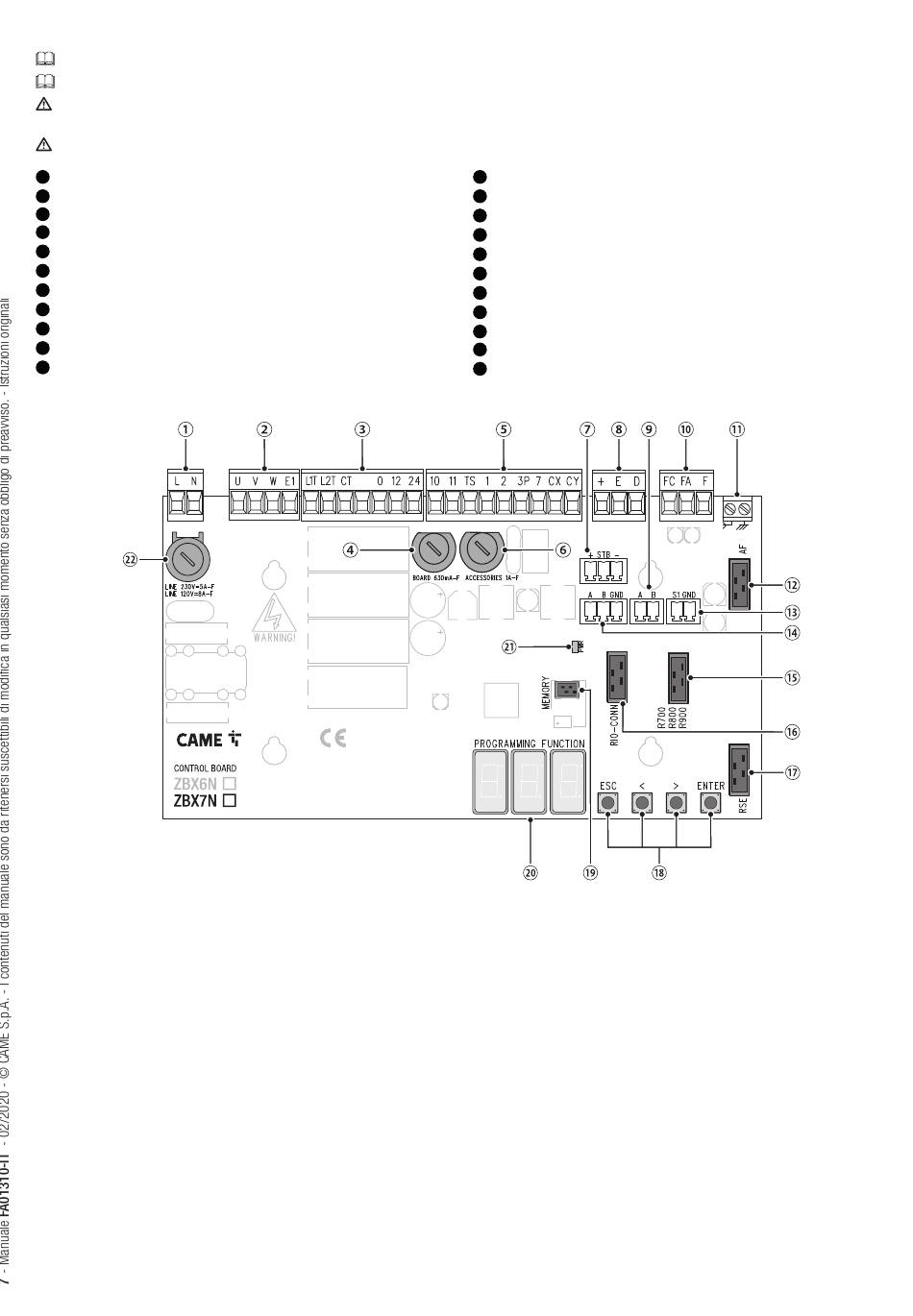

1
Morsettiera per l'alimentazione
2
Morsettiera per il collegamento del motoriduttore
3
Morsettiera per il collegamento del trasformatore
4
Fusibile per la scheda elettronica
5
Morsettiera per il collegamento dei dispositivi di comando e di sicurezza
6
Fusibile per gli accessori
7
Morsettiera per il collegamento del modulo RGP1
8
Morsettiera per il collegamento dell'Encoder
9
Morsettiera per il collegamento del selettore a tastiera
10
Morsettiera per il collegamento dei finecorsa
11
Morsettiera per il collegamento dell'antenna
12
Connettore per scheda radiofrequenza a innesto (AF)
13
Morsettiera per il collegamento del selettore transponder
14
Morsettiera per il collegamento della funzione abbinata o CRP
15
Connettore per scheda di decodifica R700 o R800
16
Connettore per modulo RIOCN8WS
17
Connettore per scheda RSE
18
Tasti per la programmazione
19
Connettore per scheda Memory Roll
20
Display
21
LED di segnalazione tensione presente
22
Fusibile di linea
