LOGICDATA IRR-3MAS-SET Operation Manual

Memory-system for bed-control-systems
Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual

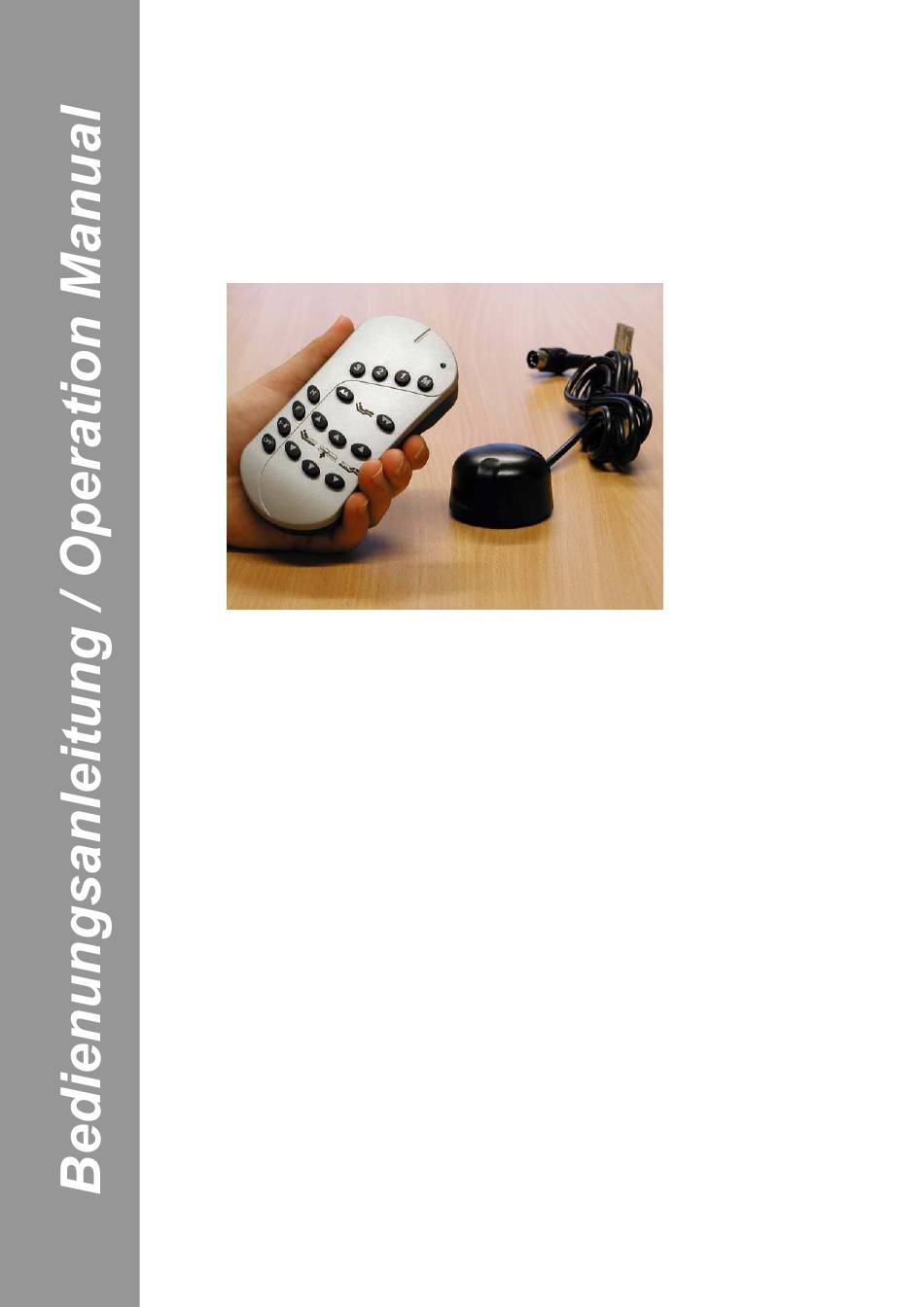

Memorysystem -
Memory-system
für Bettenantriebe (S. 2) -
for Bed-Control-Systems (p. 15)
vom Typ LIB-CBB-3-MAS
of Type LIB-CBB-3-MAS
IRR-3MAS-SET
Infrarotsystem / Infrared-System
Lesen Sie diese Anleitung vor Inbetriebnahme des Systems bitte genau durch,
und bewahren Sie diese zum späteren Nachschlagen sorgfältig auf.
- 1 -

Advertisement

Chapters

Table of Contents
loading
Need help?

Need help?

Do you have a question about the IRR-3MAS-SET and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for LOGICDATA IRR-3MAS-SET

Summary of Contents for LOGICDATA IRR-3MAS-SET

  • Page 1 Bettenantriebe (S. 2) - for Bed-Control-Systems (p. 15) vom Typ LIB-CBB-3-MAS of Type LIB-CBB-3-MAS IRR-3MAS-SET Infrarotsystem / Infrared-System Lesen Sie diese Anleitung vor Inbetriebnahme des Systems bitte genau durch, und bewahren Sie diese zum späteren Nachschlagen sorgfältig auf. - 1 -...

  • Page 2: Table Of Contents

    Inhaltsverzeichnis SICHERHEIT MERKMALE UND FUNKTIONEN INSTALLATION UND INBETRIEBNAHME Einlegen der Batterien in die Fernbedienung Installation des Empfängers und der Antriebe TASTENBELEGUNG Sender Empfänger BEDIENUNG Antrieb Auf Antrieb Ab Alle Antriebe Auf Alle Antriebe Ab Speichern einer Position Anfahren einer gespeicherten Position Kindersicherung Massagebetrieb EINSTELLUNG DES KANALS...

  • Page 3: Sicherheit

    Sicherheit Die Sicherheitshinweise sind unbedingt zu beachten! Wird das System unsachgemäß betrieben, können Gefahren für Personen und Sachgegenstände entstehen! • Dieses System darf nicht im Krankenhausbereich eingesetzt werden. • Das Öffnen oder der Austausch der elektrischen Einrichtungen darf nur vom Elektrofachpersonal durchgeführt werden.

  • Page 4: Merkmale Und Funktionen

    Merkmale und Funktionen Mit dem Memorysystem kann ein 3-motoriges Bettenantriebssystem, vom Typ LIB-CBB-3-MAS gesteuert werden. Zusätzlich können 2 Massagemotoren be- dient werden. Mit den drei Memorytasten kann außerdem eine eingestellte Position gespei- chert und später wieder hergestellt werden. (Es können nur die Positionen al- ler drei Antriebe wiederhergestellt werden.).

  • Page 5: Installation Des Empfängers Und Der Antriebe

    Lebensdauer der Batterien Wenn die Fernbedienung nicht mehr ordnungsgemäß funktioniert, müssen beide Batterien ausgetauscht werden. Alte Batterien führen Sie bitte der Problemstoffsammlung zu. Hinweise zu den Batterien Um mögliche Schäden durch auslaufende oder korrodierende Batterien zu vermeiden, beachten Sie bitte folgende Hinweise: o Achten Sie darauf, die Batterien richtig einzulegen.

  • Page 6: Tastenbelegung

    Tastenbelegung Sender Vorderseite: Betriebs-LED Memorytaste (Kindersicherung) Positionstasten Kopfteil auf Beide Motoren ab Kopfmassage Beide Motoren auf Fussteil auf Fussmassage Massageprogramme Extra Motor Auf Massage beenden Fussteil ab Kopfteil ab Extra Motor ab Rückseite: Kanal 2 Kanal 1 Kanalwahl- schalter Batteriefach - 6 -...

  • Page 7: Empfänger

    Empfänger Kanalwahlschalter Kabel zum Kanal 1 Kanal 2 Notabsenkung Antrieb Bedienung Antrieb Auf Mit dieser Funktion kann ein einzelner Antrieb nach oben gefahren werden. Drücken Sie eine der Tasten mit einem Pfeil nach oben. z.B. Der unter der Taste abgebildete Antrieb fährt nach oben, solange die Taste gedrückt wird, oder bis die Endposition erreicht wird.

  • Page 8: Alle Antriebe Auf

    Alle Antriebe Auf Mit dieser Funktion können alle Antriebe gleichzeitig nach oben gefahren werden. Drücken Sie Alle Antriebe fahren nach oben, solange die Taste gedrückt wird, oder bis die Endposition erreicht wird. Erreicht ein Antrieb seine Endposition, fahren die anderen Antriebe weiter, bis sie ihre Endposition erreicht haben.

  • Page 9: Anfahren Einer Gespeicherten Position

    Anfahren einer gespeicherten Position Mit dieser Funktion kann eine gespeicherte Einstellung wieder hergestellt werden. Drücken Sie oder Die Antriebe beginnen, in die gespeicherte Position zu fahren. Halten Sie die gedrückte Taste weiter gedrückt. Um die Positionen wieder herzustellen, müssen Sie die Taste gedrückt hal- ten, bis alle Antriebe ihre gespeicherte Position erreicht haben.

  • Page 10: Einstellung Des Kanals

    Drücken Sie Der Motor für die Kopfmassage wird gestartet. Durch weiteres Drücken kann die Intensität erhöht bzw. erniedrigt werden. Drücken Sie Der Motor für die Fußmassage wird gestartet. Durch weiteres Drücken kann die Intensität erhöht bzw. erniedrigt werden. Drücken Sie Das Massageprogramm 1 wird gestartet.

  • Page 11: Am Empfänger

    Damit ist Kanal 1 ausgewählt. Einstellen von Kanal 2. Bringen Sie den Schalter in rechte Position. Damit ist Kanal 2 ausgewählt. Am Empfänger Mit dem Schalter am Empfänger kann der Kanal eingestellt werden. Einstellen von Kanal 1. Bringen Sie den Schalter in die linke Position. Damit ist Kanal 1 ausgewählt.

  • Page 12: Anhang

    Anhang Störungsbehebung Fehler Ursache Behebung Antriebe funktionieren nicht System nicht e Netzkabel einstecken gesteckt Empfänger nicht Empfänger einstecken eingesteckt Kabelhandschalter Kabelhandschalter einstecken nicht eingesteckt Schlechter Steck- Stecker richtig einstecken kontakt Kanal falsch ein- Kanalwahlschalter in die richtige gestellt Position bringen Antrieb defekt Wenden Sie sich an den Kunden- dienst...
  • Page 13 Contents SAFETY CHARACTERISTICS AND FUNCTIONS INSTALLATION AND START-UP Putting in the batteries into the Memory-transmitter Installation Receiver and Drives KEY ASSIGNMENT Memory-transmitter Receiver OPERATION Drive up Drive down All drives up All drives down Saving a position Moving to a saved position Child protection Massage functions CHANNEL SET-UP...

  • Page 14: Safety

    Safety The safety instructions have to be observed under all circum- stances! If the system is used improperly, it might cause dan- gers for persons and objects! The system must not used in hospitals. Any opening or exchange of electric equipment may be carried out by appro- priately trained personnel only.

  • Page 15: Characteristics And Functions

    Characteristics and Functions This Memory-system can control a Bed-Control-System with three drives of type LIB-CBB-3-MAS. In addition, two massage motors can be controlled. With three memory-keys positions can be saved. The positions can also be recalled at another time. (It is only possible to recall the positions of both drives) The Infrared-system consists of a Memory-transmitter and a receiver.

  • Page 16: Installation Receiver And Drives

    Notes for batteries: To avoid any damage caused by leakage or corroding of the batteries, please pay attention to the following notes: • Pay attention to the correct polarity when putting the batteries into the battery box. • Never use old and new batteries or batteries of different types together. •...

  • Page 17: Key Assignment

    Key Assignment Transmitter Front View: Operating LED Memory key Child protection Position keys All drives up All drives down Head massage Foot motor up Footmassage Extra motor up Massage programms Massage stop Foot motor down Head motor down Extra motor down Rear View: Channel 1 Channel 2...

  • Page 18: Receiver

    Receiver Channel Switch Emergency- Channel 1 Channel 2 Drive-Down Operation Drive Up With this function one drive can be driven up. Press one of the keys with one upturned arrow. The drive which is mapped below the key drives up, as long the key is pressed or until the upper end-position is reached.

  • Page 19: All Drives Up

    All Drives up With this function all drives can be driven up simultaneously. Press All drives move as long the key is pressed or until the end position is reached. If one drive has reached its end-position, the other drives move as long they have reached their end-position.

  • Page 20: Moving To A Saved Position

    Moving to a saved position This function allows the user to recall one of the saved positions. Press Now the drives move to the selected position. Keep the key pressed. To move to the saved position, keep the key pressed until the position is reached.

  • Page 21: Channel Set-Up

    Press The head massage motor will start. By pressing this button again and again, the intensity can be increased or decreased. Press The foot massage motor will start. By pressing this button again and again, the intensity can be increased or decreased. Press The massage program 1 will be started.

  • Page 22: Receiver

    Set up channel 1: Bring the channel switch to the leftmost position. Now channel 1 is selected. Set up channel 2: Bring the channel switch to the rightmost position. Now channel 2 is selected. Receiver The channel can be set up by the channel switch. Set up channel 1: Bring the channel switch to the leftmost position.

  • Page 23: Appendix

    Appendix Trouble shooting Defect Cause Correction Drives do not move at all Control not Plugging in mains cable plugged in Receiver not Plugging in receiver plugged in Cable-handset not Plugging in Cable-handset plugged in Bad wrap connec- Plugging in the plug correctly tion Wrong channel Bringing the channel switch to the...
