Motortech MIC3+ Series Installation Instructions

Montageanleitung
Anbau des Zündsteuergerätes mit dem Befestigungssatz (P/N 66.99.026)
Betriebsanleitung beachten
Beachten Sie neben dieser Montageanleitung auch die ausführliche
Betriebsanleitung zum Zündsteuergerät.
Aufbau der Befestigungsleisten
Montage
P/N 01.12.048 | Rev. 04/2021

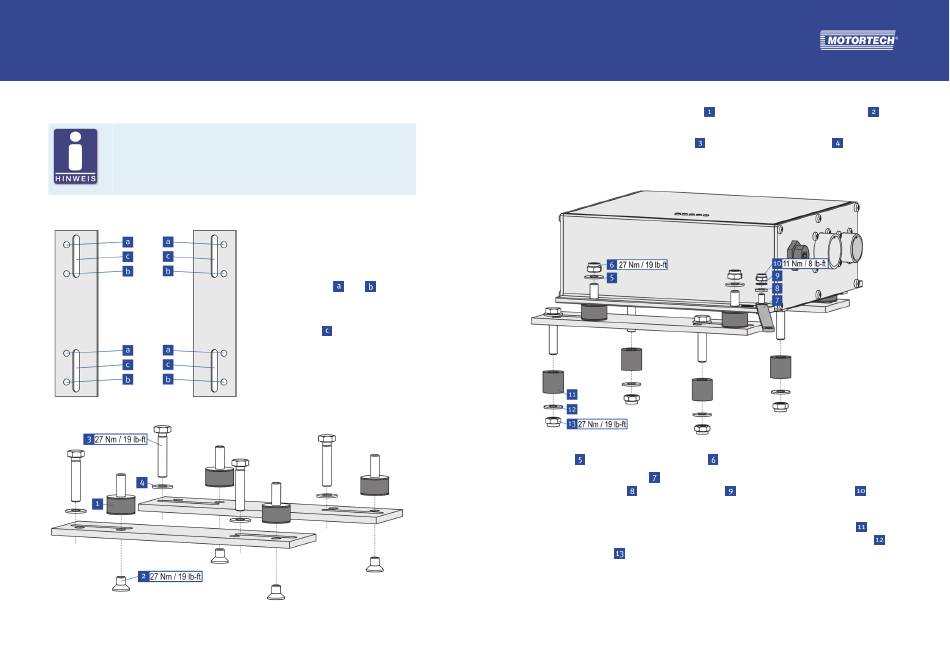

Die nebenstehende Zeichnung zeigt die
Anordnung der Befestigungsleisten für die
Montage des Zündsteuergerätes. Die Löcher
werden wie folgt verwendet:
– Jeweils vier Löcher oder für die
Schwingungsdämpfer, auf die das
Zündsteuergerät aufgesetzt wird.
– Vier Langlöcher für die Montage der
Befestigungsleisten am Motorrahmen.
Die beiden alternativen Positionen sowie die
Langlöcher ermöglichen eine Anpassung an
die Gegebenheiten am jeweiligen Motor.
MOTORTECH GmbH | Hogrevestr. 21–23 | 29223 Celle | Deutschland | www.motortech.de
1. Befestigen Sie die vier Schwingungsdämpfer
den Befestigungsleisten (zwei Positionen sind möglich, s. o.).
2. Setzen Sie die Befestigungsschrauben M8
Befestigung am Motorrahmen in die vorgesehen Langlöcher ein.
3. Setzen Sie das Zündsteuergerät auf die Schwingungsdämpfer.
4. Befestigen Sie die Schwingungsdämpfer am Zündsteuergerät mit jeweils einer Sperrkant-
scheibe M8 und einer Polystoppmutter M8
5. Befestigen Sie das Masseband am Massepin des Zündsteuergerätes. Verwenden Sie dazu
eine Unterlegscheibe M6 , eine Zahnscheibe A6
6. Verbinden Sie das Masseband mit einer für die Erdung geeigneten Stelle.
7. Montieren Sie die Befestigungsleisten, indem Sie zunächst die vier Abstandshülsen
Befestigungsschrauben schieben und dann diese mit jeweils vier Sperrkantscheiben M8
Polystoppmuttern M8 am Motorrahmen festschrauben.
mit den Innensechskantschrauben M8 an
inkl. der Sperrkantscheiben M8 für die
.
und eine Polystoppmutter M6 .
auf die
und
