COLLEGAMENTO ALLA RETE

SCOLLEGARE L'ASPIRATORE - ESTRATTORE DALL' ALIMENTAZIONE PRIMA DI
QUALSIASI OPERAZIONE DI MONTAGGIO ELETTRICO. COLLEGARE L'ASPIRATORE
- ESTRATTORE AD UNA PRESA INSTALLATA CORRETTAMENTE CON IL TERMINALE
DI MESSA A TERRA. NON È CONSENTITA ALCUNA MODIFICA AI COLLEGAMENTI
INTERNI, CHE PROVOCHEREBBE LA PERDITA DELLA GARANZIA
L'aspiratore - estrattore è tarato per il collegamento alla rete elettrica monofase ac 230 V / 50 Hz mediante
trasformatore 12 Vdc (in dotazione). Per facilitare il collegamento , l'aspiratore - estrattore viene fornito con
un cavo di alimentazione pre-cablato lungo 500 mm.

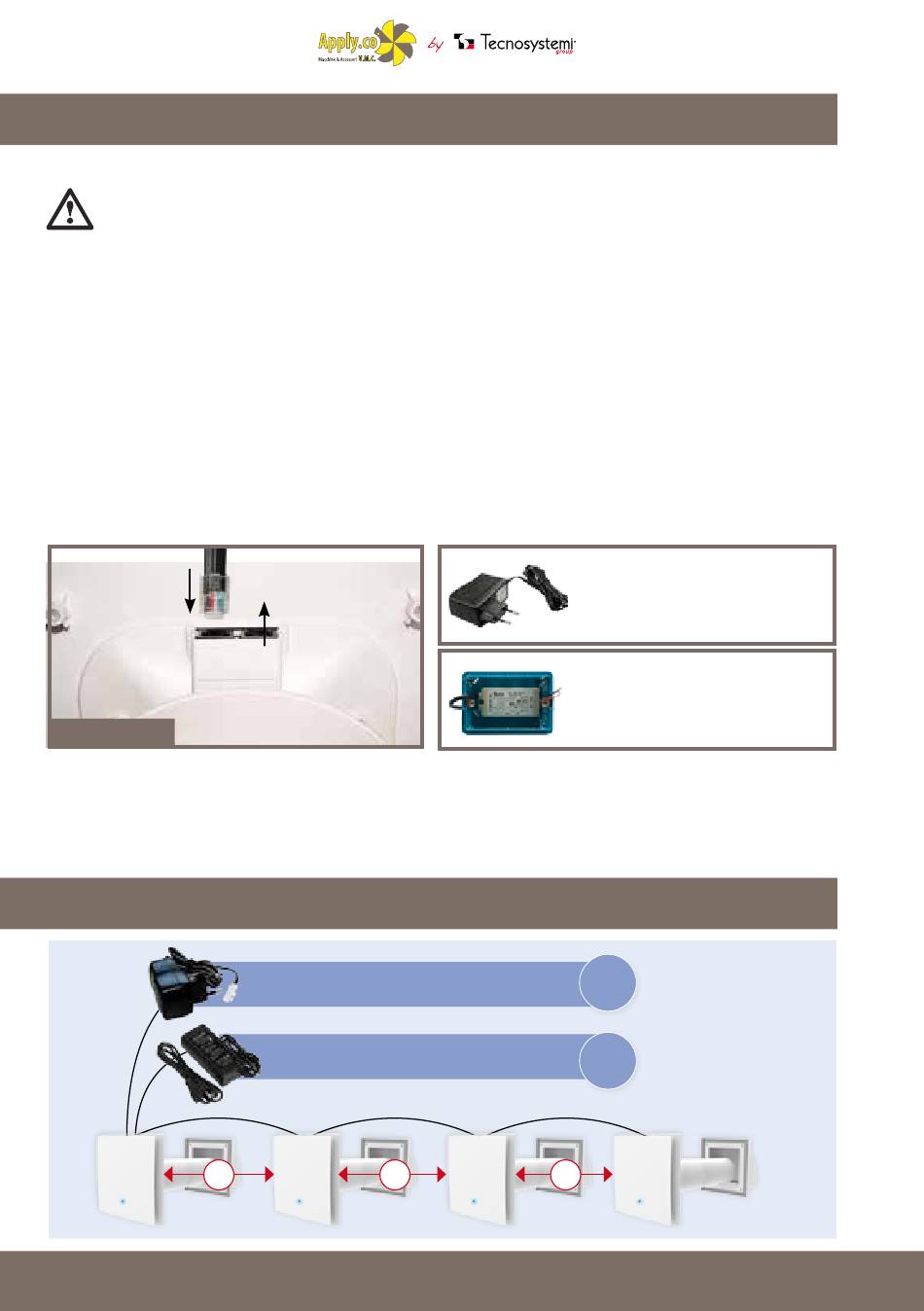

Per alimentare l'aspiratore - estrattore inserire il connettore di tipo telefonico nell'apposita sede identificata
con la dicitura IN. (vedi fig.6)
COLLEGAMENTO IN SERIE
Quando gli aspiratori - estrattori sono collegati in serie , tutti gli aspiratori - estrattori collegati sono
controllati con un aspiratore - estrattore e un telecomando comune. Per collegare gli aspiratori - estrattori
in serie collegare la presa di contatto di uscita del primo aspiratore - estrattore (identificata con la dicitura
OUT) con la presa di contatto di ingresso del secondo recuperatore (identificata con la dicitura IN).
IN
fig.6
Collegare il secondo aspiratore - estrattore con il terzo aspiratore - estrattore nello stesso modo , ecc fino a
4 recuperatori possono essere collegati in serie .
L'operazione di collegamento in serie degli aspiratori - estrattori deve avvenire con le apparecchiature
scollegate dalla rete elettrica
SCHEMA DI INSTALLAZIONE A CASCATA MAX 4 PICO
5
mt
14
OUT
PER ASPIRATORE - ESTRATTORE
PICO CLEAN 30 - 55
ALIMENTATORE IN DOTAZIONE CON IL PRODOTTO
PER ASPIRATORE - ESTRATTORE
PICO CLEAN 80
ALIMENTATORE NON IN DOTAZIONE
5
mt
ALIMENTAZIONE ESTERNA IN
DOTAZIONE PER I CODICI :
11104036A - 11104036C
11104036E
ALIMENTAZIONE AD INCASSO
NON IN DOTAZIONE PER I CODICI :
11104036L - 11104036N -11104036P
7,2 W
36 W
5
mt
