2) Predisporre il cavo di alimentazione (vedi fig.1) avendo cura di farlo arrivare,
Indifferentemente da destra o sinistra, nella parte superiore del condotto in corrispondenza
del foro di condotto.
L'alimentazione può essere predisposta mediante guaina di tipo elettrico, da installare sotto
traccia o canalina elettrica idonea a contenere il cavo di alimentazione.
Il cavo completo di plug deve sporgere dal muro 10 cm. circa.
3) Inserire il condotto circolare nel foro realizzato nella parete. Riempire gli spazi tra la parete e il
condotto con silicone, schiuma o altro materiale idoneo. Il condotto d' aria deve essere
posizionato a filo della parete interna.
4) Allineare la ghiera a muro con il condotto dell'aria (vedi fig.2)
Ghiera a muro
5) Fissare la ghiera praticando quattro fori sulla parete e utilizzando le quattro viti 4 x 30 e quattro
tasselli incluse nella fornitura. (vedi fig.3)
B
C
A

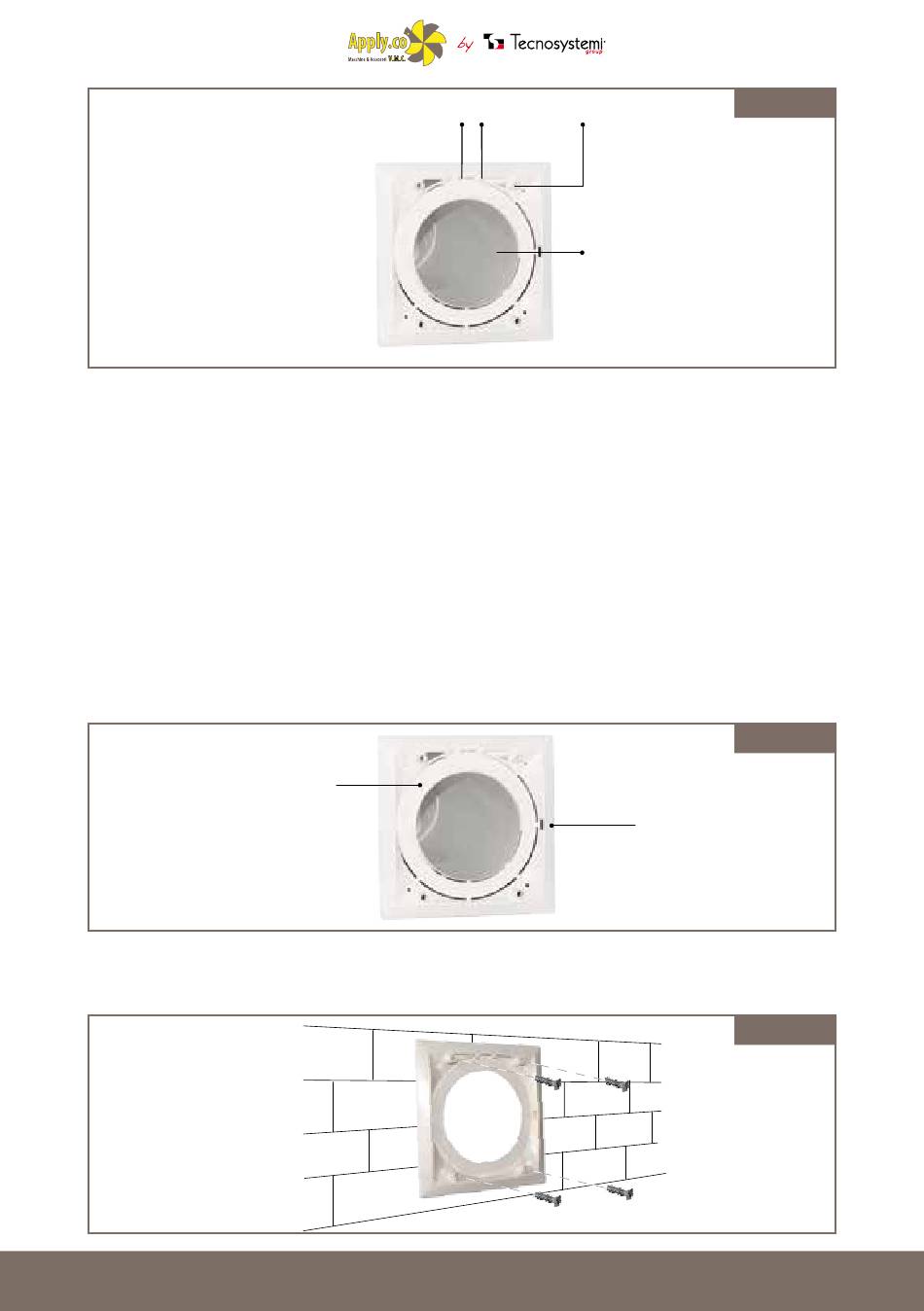

fig.1
LEGENDA:
A: Condotto circolare a parete
B: Ghiera di fissaggio a muro
C: Fori di passaggio per
alimentazione elettrica
fig.2
Condotto dell'aria
fig.3
