Summary of Contents for OSTBERG CONNECTION BOX 70 K
- Page 1 CONNECTION BOX 70 K INSTALLATION | EN INSTALLATION | SE INSTALLASJON | NO...

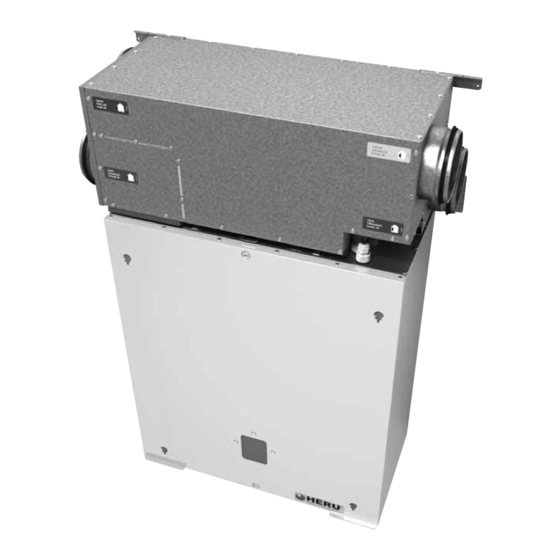

- Page 2 EN | Installation Installation of connection box for HERU 70 K Product description The connection box is wall mounted to simplify the installation of HERU 70 K. The connection box is condensation insulated, and is available in either right-hand or left-hand design for HERU 70 K. Duct connections 4x125 mm. Preparations: •...
- Page 3 EN | Installation 8 Pull out the locking handle. Slide in and lift up the HERU unit in place. 10 Push in the locking handle. 11 Let the Heru unit sink down to locked position towards the locking handle. 12 Refi t the front cover on the HERU unit.
- Page 4 SE | Installation Installation av anslutningsbox till HERU 70 K Beskrivning Anslutningsboxen monteras på vägg för enklare installation av HERU 70 K. Anslutningsboxen är kondensisolerad, och fi nns till höger- och vänstermodell av HERU 70 K. Kanalanslutningar 4x125 mm. Förberedelser: •...
- Page 5 SE | Installation 8 Dra ut låsskaftet. Skjut in och lyft upp HERU-aggregatet på plats. 10 Skjut in låsskaftet. 11 Låt HERU-aggregatet sjunka ner till låst position mot låsskaftet. 12 Montera tillbaka frontluckan på HERU-aggregatet. Dra åt skruvarna medurs. 1270464_1...
- Page 6 NO | Installasjon Installasjon av koblingsboks til HERU 70 K Produktbeskrivelse Koblingsboksen er montert på veggen for en enklere installasjon av HERU 70 K. Koblingsboksen er kondensisolert og er tilgjengelig i en høyre og venstre modell av HERU 70 K. Kanaltilkoblinger 4x125 mm.
- Page 7 NO | Installasjon 8 Trekk ut låseakselen. Skyv inn og løft opp HERU-enheten på plass. 10 Skyv inn låseakselen. 11 La HERU-enheten synke til låst posisjon mot låseakselen. 12 Sett på front- dekselet på HERU-enheten tilbake igjen. Trekk til skruene med urviseren.
- Page 8 H ÖSTBERG AB Box 54, SE-774 22 Avesta, Sweden Phone: +46 226 860 00 E-mail: info@ostberg.com www.ostberg.com...
