OSTBERG LPKB Silent Directions For Use Manual

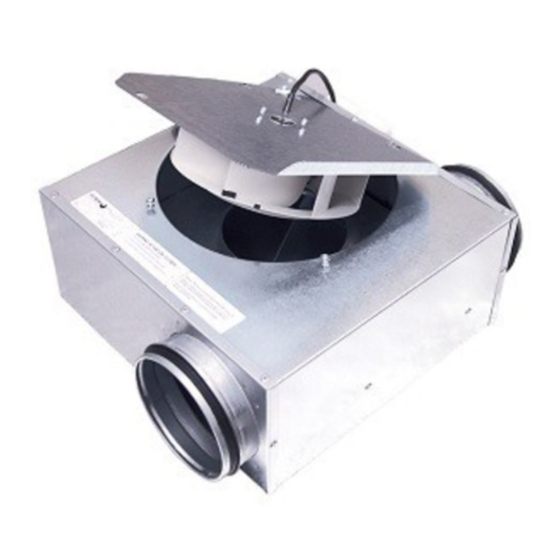

Low profile duct fan
Hide thumbs Also See for LPKB Silent:

Advertisement

Available languages

Available languages

Quick Links

Download this manual
Bruksanvisning
Directions for use
LPKB Silent
SVENSK/ENGLISH VERSION

Advertisement

loading
Need help?

Need help?

Do you have a question about the LPKB Silent and is the answer not in the manual?

Questions and answers

Related Manuals for OSTBERG LPKB Silent

Summary of Contents for OSTBERG LPKB Silent

  • Page 1 Bruksanvisning Directions for use LPKB Silent SVENSK/ENGLISH VERSION...
  • Page 2 Fläktkåpan är tillverkad av galvaniserad stålplåt och LPKB Silent är försedd med en AC- eller EC-motor har tätningar på kanalanslutningarna. A N V Ä N D N I N G • LPKB Silent är tillgängligt för brukaren, enligt •...

  • Page 3: Installation

    I N S T A L L A T I O N • Fläkten monteras enligt luftriktningspilen. EC-MOTOR • Fläkten kanalansluts eller förses med berörings- • Varvtalsreglering av EC- skydd. motor kan göras med den • Fläkten ska monteras på ett säkert sätt. Tillse att inga inbyggda potentiometern främmande föremål ligger kvar i fläkt/kanal.
  • Page 4 I N S T A L L A T I O N S A N V I S N I N G LPKB Silent kan enkelt monteras med hjälp av de tre fästena i valfri position. Installationsanvisningar för frånluftsystem för kanalfläkten LPKB Silent.
  • Page 5 D R I F T Före idrifttagande kontrollera: • att anslutningsspänningen ligger inom +6% till –10% • att strömstyrkan inte överstiger den på etiketten av märkspänningen. angivna, med mer än 5%. • att inga missljud hörs vid uppstart. H A N T E R I N G •...
  • Page 6 F E L S Ö K N I N G 1. Kontrollera att det finns spänning till fläkten. 4. Kontrollera att driftkondensatorn är ansluten (gäller 2. Bryt spänningen och kontrollera att fläkthjulet ej är AC), se kopplingsschema. blockerat. 5. Om fläkten ändå inte fungerar bör första åtgärd vara 3.

  • Page 7: Eg-Försäkran Om Överensstämmelse

    Fax nr 0226 - 860 05 www.ostberg.com info@ostberg.com Org. nr 556301-2201 Produkter: Kanalfläktar LPKB Silent Lågspänningsdirektivet (LVD) 2006/95/EG Harmoniserande standarder: • EN 60335-1:2002 ”Elektriska hushållsapparater och liknande bruksföremål - Säkerhet - Del 1: Allmänna fordringar” • EN 60335-2-80:2003 ”Elektriska hushållsapparater och liknande bruksföremål - Säkerhet - Del 2-8: Särskilda fordringar på...
  • Page 8 LPKB Silent LPKB Silent EC D E S C R I P T I O N LPKB Silent is a low profile duct fan with backward The fan housing is manufactured from galvanised curved impellers and swing-out design. It is equipped steel sheet and has rubber seals on the duct connec- with a built in silencer on the inlet side.
  • Page 9 I N S T A L L A T I O N • The fan must be installed according to the air direc- EC-MOTOR tion label on the fan. • Speed regulating of EC • The fan must be connected to duct or equipped with motor can be done with a safety grille.

  • Page 10: Installation Instructions

    I N S T A L L A T I O N I N S T R U C T I O N S LPKB Silent can easily be mounted using the three brackets in any position. Installation instructions of exhaust systems for duct fans LPKB Silent.

  • Page 11: Operation

    O P E R A T I O N Before starting, make sure that: • the connecting voltage is in between +6% to –10% • the current does not exceed more than +5% of what of the rated voltage. is stated on the label. •...

  • Page 12: Fault Detection

    F A U L T D E T E C T I O N 1. Make sure that there is power to the fan. 4. Make sure that the capacitor is connected according 2. Cut the power and verify that the impeller is not to the wiring diagram (for AC).

  • Page 13: Ec Declaration Of Conformity

    VAT No SE556301220101 Products: Duct fans LPKB Silent Low Voltage Directive (LVD) 2006/95/EG Harmonised standards: • EN 60335-1:2002 ”Household and similar electrical appliances - Part 1: General requirements” • EN 60335-2-80:2003 ”Household and similar electrical appliances - Part 2-80: Particular requirements for fans”...
  • Page 15 V/Hz μF motor motor LPKB Silent 100 C1 230/50 0.26 2560 4040001 IP 44 LPKB Silent 100 C1 EC 200-277/50/60 0.91 3710 4040143 IP 44 LPKB Silent 125 C1 230/50 0.26 2570 4040001 IP 44 LPKB Silent 125 C1 EC 200-277/50/60 0.93...
  • Page 16 E N G L I S H / S V E N S K A W I R I N G D I A G R A M / K O P P L I N G S S C H E M A 4 0 4 0 0 0 1 4 0 4 0 0 0 2 Single phase, 230V/ Enfas, 230V...
  • Page 17 110 V, 330 l/s 40 Pa Environment/Omgivning Inlet/Inlopp Outlet/Utlopp 80 V, 230 l/s 15 Pa Environment/Omgivning Inlet/Inlopp Outlet/Utlopp LPKB Silent 100 C1 EC 10 V, 880 l/s 300 Pa L pA L wA tot dB (A) Environment/Omgivning Inlet/Inlopp Outlet/Utlopp 8,5 V, 820 l/s 240 Pa...
  • Page 18 110 V, 440 l/s 30 Pa Environment/Omgivning Inlet/Inlopp Outlet/Utlopp 80 V, 270 l/s 10 Pa Environment/Omgivning Inlet/Inlopp Outlet/Utlopp LPKB Silent 125 C1 EC 10 V, 1070 l/s 300 Pa L pA L wA tot dB (A) Environment/Omgivning Inlet/Inlopp Outlet/Utlopp 8,5 V, 960 l/s 250 Pa...
  • Page 19 E N G L I S H / S V E N S K A S O U N D D A T A / L J U D D A T A LPKB Silent 160 B1 230 V, 800 l/s 170 Pa...
  • Page 20 E N G L I S H / S V E N S K A S O U N D D A T A / L J U D D A T A LPKB Silent 160 B1 EC 10 V, 1160 l/s 300 Pa...
  • Page 21 E N G L I S H / S V E N S K A S O U N D D A T A / L J U D D A T A LPKB Silent 160 C1 230 V, 1050 l/s 240 Pa...
  • Page 22 E N G L I S H / S V E N S K A S O U N D D A T A / L J U D D A T A LPKB Silent 160 C1 EC 10 V, 1490 l/s 300 Pa...
  • Page 23 E N G L I S H / S V E N S K A S O U N D D A T A / L J U D D A T A LPKB Silent 200 C1 230 V, 1920 l/s 250 Pa...
  • Page 24 E N G L I S H / S V E N S K A S O U N D D A T A / L J U D D A T A LPKB Silent 200 C1 EC 10 V, 1890 l/s 300 Pa...
  • Page 25 D I A G R A M S / D I A G R A M LPKB Silent 100 C1 LPKB Silent 100 C1 EC P R E S S U R E / F L O W / TRYCK/FLÖDE P R E S S U R E / F L O W / TRYCK/FLÖDE...
  • Page 26 D I A G R A M S / D I A G R A M LPKB Silent 160 B1 LPKB Silent 160 B1 EC P R E S S U R E / F L O W / TRYCK/FLÖDE P R E S S U R E / F L O W / TRYCK/FLÖDE...
  • Page 27 D I A G R A M S / D I A G R A M LPKB Silent 160 C1 LPKB Silent 160 C1 EC P R E S S U R E / F L O W / TRYCK/FLÖDE P R E S S U R E / F L O W / TRYCK/FLÖDE...
  • Page 28 D I A G R A M S / D I A G R A M LPKB Silent 200 C1 LPKB Silent 200 C1 EC P R E S S U R E / F L O W / TRYCK/FLÖDE P R E S S U R E / F L O W / TRYCK/FLÖDE...
  • Page 29 D I M E N S I O N S / M Å T T S K I S S E R (mm) LPKB Silent 100 C1 LPKB Silent 100 C1 EC LPKB Silent 125 C1 LPKB Silent 125 C1 EC...
  • Page 30 D I M E N S I O N S / M Å T T S K I S S E R (mm) LPKB Silent 160 B1, LPKB Silent 160 B1-r, LPKB Silent 160 C1, LPKB Silent 160 C1-r LPKB Silent 160 B1 EC, LPKB Silent 160 C1 EC...
  • Page 31 E N G L I S H / S V E N S K A D I M E N S I O N S / M Å T T S K I S S E R (mm) LPKB Silent 200 C1, LPKB Silent 200 C1-r LPKB Silent 200 C1 EC...
  • Page 32 AB C.A. ÖSTBERG Box 54, SE-774 22 Avesta, Sweden Industrigatan 2, Avesta Tel: +46 226 860 00. Fax: +46 226 860 05 Email: info@ostberg.com www.ostberg.com...
