INSTRUCTIONS POUR L'ASSEMBLAGE

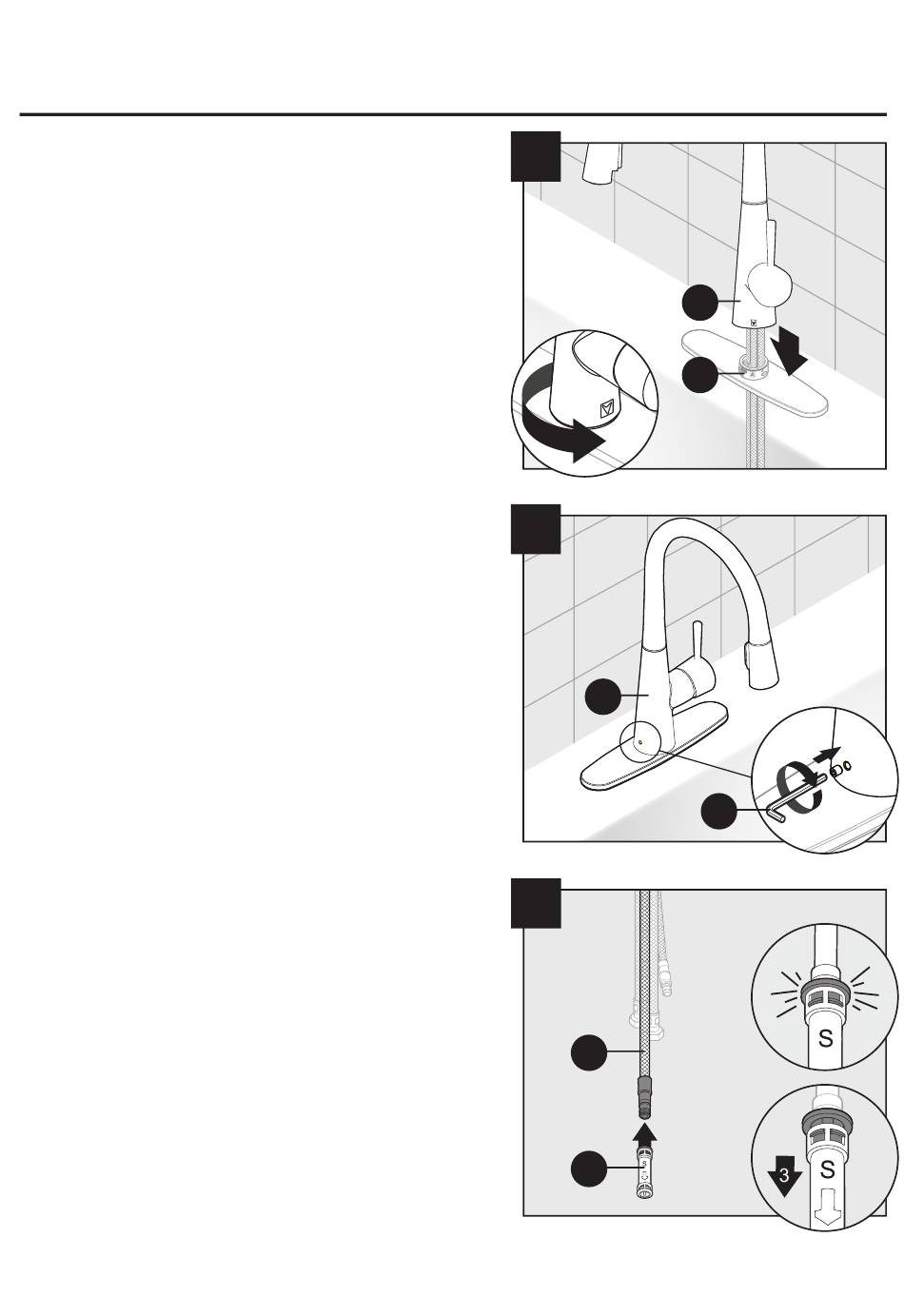

9. Alignez la flèche sur le corps du robinet (A)
à la flèche sur l'embase (I). Fixez le corps du
robinet (A) sur l'embase (I) et tournez-le dans le
sens inverse des aiguilles d'une montre jusqu'à
ce qu'il s'enclenche. Une fois l'installation
terminée, retirez l'autocollant en forme de
flèche.
10. Fixez solidement le corps du robinet (A)
en serrant la vis de pression avec la clé
hexagonale fournie (BB).
11. Rattachez le connecteur rapide (G) au flexible (K).
